Shelly 1
Identificazione del dispositivo
Nome del dispositivo: Shelly 1
Modello del dispositivo: SHSW-1
SSID del dispositivo: shelly1-XXXXXX
Descrizione breve
Shelly 1 è un interruttore intelligente di piccole dimensioni con contatti privi di potenziale, che consente il controllo remoto degli apparecchi elettrici tramite smartphone, tablet, PC o sistema di automazione domestica. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi cloud di automazione domestica.
Shelly 1 può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'utente disponga di connettività Internet, purché il dispositivo sia collegato a un router Wi-Fi e a Internet.
Può essere installato in scatole elettriche a muro standard, dietro prese di corrente e interruttori della luce o in altri spazi con spazio limitato.
Shelly 1 dispone di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, oltre che per regolarne le impostazioni.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/college
Integrazioni
Google
Samsung SmartThing
Alexa

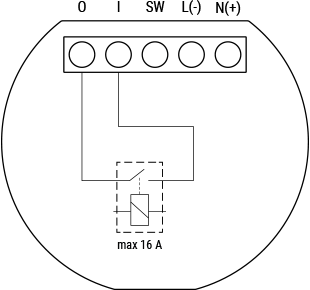

Schema interno semplificato
Interfacce elettriche del dispositivo
Ingressi
1 ingresso interruttore/pulsante su morsetto a vite
1 ingresso relè a contatti privi di potenziale su morsetto a vite
2 ingressi di alimentazione su morsetti a vite: N (+) e L (-)
Uscite
1 uscita relè a contatti privi di potenziale su morsetto a vite
Interfaccia aggiuntiva
Interfaccia seriale proprietaria Shelly
⚠ATTENZIONE! Alta tensione sull'interfaccia aggiuntiva quando il dispositivo è alimentato!
Connettività
Wi-Fi
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)
Specifiche
Tipo |
Valore |
|---|---|
Fisico | |
Dimensioni (AxLxP): |
36x41x17 mm / 1.42x1.61x0.67 in |
Peso: |
|
Montaggio: |
Console a muro |
Coppia massima morsetti a vite: |
0.4 Nm / 3.5 lbin |
Sezione conduttore: |
0.5 a 1.5 mm² / 20 a 16 AWG |
Lunghezza spelatura conduttore: |
5 a 6 mm / 0.20 a 0.24 in |
Materiale del guscio: |
Plastica |
Colore: |
Blu |
Ambientale | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità |
30 % a 70 % RH |
Altitudine max. |
2000 m / 6562 ft |
Elettrico | |
Alimentazione: |
110 - 240 VAC / 24 - 60 VDC / 12 VDC ±10% |
Consumo energetico: |
< 1 W |
Valori circuiti di uscita | |
Tensione max commutazione AC: |
250 V |
Tensione max commutazione DC: |
60 V |
Corrente max commutazione AC: |
16 A |
Corrente max commutazione DC: |
10 A |
Radio | |
Banda RF: |
2401 - 2495 MHz |
Potenza RF max.: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft in esterni |
MCU | |
CPU: |
ESP8266 |
Flash: |
2 MB |
Funzionalità firmware | |
Programmazioni: |
18 |
Webhooks (azioni URL): |
6 con 5 URL per hook |
Scripting: |
No |
MQTT: |
Sì |
CoAP: |
Sì |

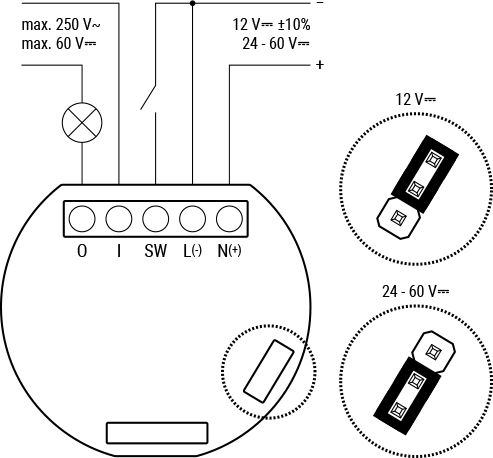

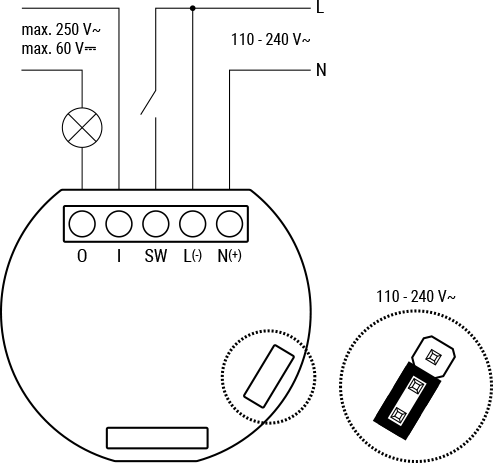

Schemi di cablaggio di base
 |
 |
Legenda
Morsetti |
Cavi |
||
|---|---|---|---|
I |
Morsetto di ingresso circuito di carico |
L |
Fase (110 - 240 VAC) |
O |
Morsetto di uscita circuito di carico |
N |
Cavo neutro |
SW |
Morsetto di ingresso interruttore (controlla O) |
+ |
Cavo positivo 12 / 24 - 60 VDC |
L |
Morsetto fase (110-240 V) |
- |
Cavo negativo |
N |
Morsetto neutro |
||
+ |
Morsetto positivo DC |
|
|
- |
Morsetto negativo DC |
|
|
