Identificazione del dispositivo
Nome del dispositivo: CT 120A
Modello del produttore: CT313
Breve descrizione
CT 120A (Il Dispositivo) è un trasformatore di corrente a nucleo diviso per il contatore di energia Shelly Pro 3EM.
Caratteristiche
Sistema di montaggio a scatto senza viti
Connettore per Shelly Pro 3EM
Connettore MX3.0-2x1Y a 2 pin
Caratteristiche di sicurezza
Protezione da alta tensione del secondario
Specifiche
Tipo |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
45x40x36 ±0,5 mm / 1,77x1,57x1,42 ±0,02 in (senza cavo) |
Peso: |
75 ±1 g / 2,65 ±0,05 oz (con cavo) |
Apertura del conduttore: |
Ø15 mm / Ø0,6 in |
Nucleo: |
Ferrite |
Materiale della custodia: |
Plastica |
Colore: |
Bianco |
Ambientali | |
Temperatura ambiente: |
-10 °C a 50 °C / 14 °F a 122 °F |
Umidità: |
0 % a 80 % UR |
Altitudine massima: |
2000 m / 6562 ft |
Elettriche | |
Rapporto corrente primaria/secondaria: |
3000/1 |
Corrente primaria massima nominale: |
120 A |
Resistenza elettrica: |
3000 VAC, 60 sec |
Installazione

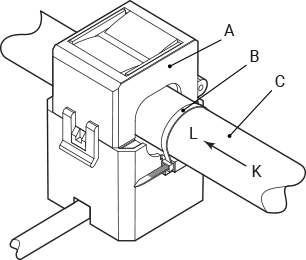

Legenda
A |
Shelly CT 120A |
B |
Fascetta (un'altra sul lato opposto) |
C |
Conduttore primario |
Conformità
Dichiarazione di conformità
