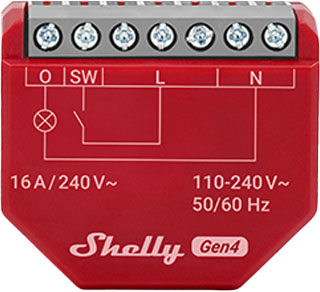

Shelly 1PM Gen4 Anz

Identificazione del dispositivo

• Nome del dispositivo: Shelly 1PM Gen4

• Modello del dispositivo: S4SW-001P16EU

• SSID del dispositivo: Shelly1PMG4-XXXXXXXXXXXX

• ID Bluetooth del dispositivo: 0x1029

Breve descrizione

Shelly 1PM Gen4 ANZ è un interruttore smart di piccole dimensioni con misurazione della potenza, che consente il controllo remoto degli apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica.

Shelly 1PM Gen4 ANZ può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'utente abbia connettività internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.

Può essere installato in scatole elettriche standard a muro, dietro prese di corrente e interruttori o in altri spazi ristretti.

Shelly 1PM Gen4 ANZ dispone di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.

Il dispositivo ha un MCU wireless multiprotocollo che fornisce connettività Zigbee e Bluetooth garantendo una connessione sicura.

Questo dispositivo è compatibile con Matter.

Caratteristiche principali

• Connettività Wi-Fi: Il dispositivo può connettersi alla rete Wi-Fi domestica, permettendo di monitorare da remoto i dati di umidità e temperatura tramite un'app per smartphone o altri dispositivi compatibili.

• Connettività Bluetooth: Sono disponibili gateway Bluetooth e BLE per scopi di inclusione, utili durante il processo di configurazione.

• Connettività Zigbee: Zigbee è disponibile per scopi di inclusione, utile durante il processo di configurazione.

• Integrazione con piattaforme Smart Home: Puoi integrare Shelly 1PM Gen4 ANZ con piattaforme smart home popolari, tra cui Google, Alexa e Samsung SmartThings. Ciò consente il controllo vocale e funzionalità di automazione tramite queste piattaforme.

• Interruttore smart con misurazione della potenza: Funziona come un interruttore smart con la capacità aggiuntiva di misurare il consumo energetico, permettendo di monitorare l'uso di energia degli apparecchi collegati.

• Design compatto: Progettato come un interruttore di piccole dimensioni, adatto per l'installazione in scatole elettriche standard a muro, dietro prese, interruttori o altri spazi ristretti.

• Controllo remoto: Consente il controllo remoto degli apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica.

• Controllo locale e cloud: Può funzionare in modo indipendente in una rete Wi-Fi locale e può anche essere gestito tramite servizi cloud di domotica.

• Processore migliorato: Aggiornato con un processore migliorato e supporto per la connettività Zigbee.

• Accesso remoto: Permette l'accesso, il controllo e il monitoraggio da remoto da qualsiasi luogo con connettività internet, a condizione che il dispositivo sia connesso a un router Wi-Fi e a Internet.

• Interfaccia web integrata: Dotato di un'interfaccia web integrata per monitoraggio, controllo e regolazione delle impostazioni.

• Connettività wireless: Il dispositivo supporta i protocolli Wi-Fi (802.11 b/g/n/ax) e Bluetooth 5.0 con specifiche capacità di portata interna ed esterna.

• Gateway BLE: Ponte tra i tuoi dispositivi Shelly BLU e l'ecosistema Shelly più ampio. Riceve segnali Bluetooth e li invia al cloud o localmente a un altro dispositivo non Bluetooth.

• Ripetitore di segnale Wi-Fi per dispositivi IoT: Un ripetitore Wi-Fi viene utilizzato per estendere la portata della tua rete Wi-Fi ricevendo il segnale Wi-Fi attuale, potenziandolo e trasmettendo il segnale potenziato su un'area più ampia.

• Ripetitore di segnale Zigbee per dispositivi IoT: Un ripetitore Zigbee viene utilizzato per estendere la portata della tua rete Zigbee ricevendo il segnale Zigbee, potenziandolo e trasmettendo il segnale potenziato su un'area più ampia.

• Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• Ampia gamma di integrazioni: Il dispositivo può essere integrato con sistemi domestici di terze parti, API HTTP documentata, MQTT(s), Web Hooks su HTTP e HTTPS, UDP

• Programmazioni: Permette la programmazione di operazioni complesse da eseguire in finestre temporali predefinite. Gli utenti possono specificare finestre temporali basate su data, ora del giorno, giorni della settimana, ore, minuti e secondi.

• Componenti virtuali: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/

• Supporto KNX net/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Casi d'uso

• Controllo degli apparecchi: Usalo per controllare e automatizzare da remoto il funzionamento di vari apparecchi elettrici come luci, ventilatori o altri dispositivi.

• Monitoraggio energetico: Monitora il consumo energetico degli apparecchi collegati in tempo reale. Utile per comprendere i modelli di utilizzo dell'energia e promuovere l'efficienza energetica.

• Domotica: Integra Shelly 1PM Gen4 ANZ nel tuo sistema di domotica per creare scene personalizzate e programmazioni per i tuoi dispositivi.

• Efficienza energetica: Sfrutta la funzione di misurazione della potenza per identificare gli apparecchi ad alto consumo e prendere decisioni informate per migliorare l'efficienza energetica complessiva della tua casa.

• Monitoraggio remoto: Tieni sotto controllo i tuoi dispositivi anche quando sei lontano da casa. La funzione di accesso remoto consente di monitorare e controllare gli apparecchi collegati da qualsiasi luogo con connettività internet.

Casi d'uso per la domotica

Controllo dell'illuminazione con monitoraggio della potenza

• Controlla da remoto le luci e monitora il loro consumo energetico.

• Rileva se una lampadina si è guastata osservando il consumo di energia.

• Identifica quali stanze hanno un alto consumo energetico per l'illuminazione.

Monitoraggio e automazione degli apparecchi

• Automatizza e traccia l'uso di apparecchi ad alto carico (es. forno, lavastoviglie, lavatrice).

• Usa i dati di potenza per attivare automazioni (es. notifica quando il bucato è finito).

• Programma i dispositivi per funzionare durante le ore di minor consumo energetico.

Controllo di riscaldatori e caldaie

• Accendi/spegni scaldabagni elettrici o riscaldatori ambientali (Corrente massima di commutazione: 16A).

• Monitora il consumo energetico per comprendere i costi di riscaldamento.

• Automatizza in base alla temperatura o a orari prestabiliti.

Protezione da sovraccarico

• Proteggi gli apparecchi collegati impostando soglie massime di potenza.

• Spegni automaticamente se il consumo supera i limiti.

Applicazioni commerciali e retail

Ottimizzazione energetica negli uffici

• Monitora e ottimizza l'uso energetico per apparecchi condivisi (stampanti, macchine da caffè).

• Automatizza lo spegnimento degli apparecchi dopo l'orario di lavoro.

Zone di illuminazione con analisi energetica

• Raggruppa l'illuminazione per zone e analizza i modelli di consumo per risparmiare sui costi.

Manutenzione preventiva

• Rileva tendenze anomale nel consumo energetico per anticipare guasti in macchinari o impianti.

Applicazioni industriali e utility

1. Controllo motori o pompe con monitoraggio

• Controlla pompe di irrigazione o circolazione (Corrente massima di commutazione: 16A).

• Monitora l'uso energetico per rilevare se un motore funziona sotto o sovra capacità (Corrente massima di commutazione: 16A).

2. Monitoraggio dell'uso di energia solare/off-grid

• Monitora il carico su circuiti alimentati da inverter o backup a batteria (Corrente massima di commutazione: 16A).

• Ottimizza il carico in base alla produzione solare o alla capacità della batteria (Corrente massima di commutazione: 16A).

Applicazioni principali

• Residenziale

• MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

• Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

• Governo/municipale

• Università/collegi

Integrazioni

Schema interno semplificato

Interfacce elettriche del dispositivo

Ingressi

• 1 ingresso interruttore/pulsante su morsetto a vite: SW

• 5 ingressi alimentazione su morsetti a vite: 2 N e 3 L

Uscite

• 1 uscita relè con misurazione potenza su morsetto a vite: O

Interfaccia aggiuntiva

• Interfaccia seriale proprietaria Shelly

⚠ATTENZIONE! Alta tensione sull'interfaccia aggiuntiva quando il dispositivo è alimentato!

Connettività

• Wi-Fi

• Bluetooth

• Zigbee

• Matter

Funzioni di sicurezza

• Protezione da surriscaldamento

• Protezione da sovratensione

• Protezione da sovracorrente

• Protezione da sovraccarico

Tipi di carico supportati

• Resistivo (lampadine a incandescenza, apparecchi di riscaldamento)

• Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)

• Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)

Interfaccia utente

Ingressi

• Un pulsante (di controllo)

  • Premi e tieni premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.

  • Premi e tieni premuto per 10 secondi per resettare il dispositivo alle impostazioni di fabbrica.

  • Premi 5 volte consecutive per passare il dispositivo dal firmware Matter (predefinito) a Zigbee.

  • Premi 3 volte consecutive per mettere il dispositivo in modalità inclusione Zigbee. Il dispositivo rimane in questa modalità per 2 minuti e può essere trovato nella piattaforma di domotica tramite lo Zigbee Hub.

Uscite

• Indicazione LED (monocolore)

  • AP (Access Point) abilitato e Wi-Fi disabilitato:
    1 secondo ACCESO / 1 secondo SPENTO

  • Wi-Fi abilitato, ma non connesso a una rete Wi-Fi:
    1 secondo ACCESO / 3 secondi SPENTO

  • Connesso a una rete Wi-Fi:
    Costantemente ACCESO

  • Cloud abilitato, ma non connesso:
    1 secondo ACCESO /5 secondi SPENTO

  • Connesso a Shelly Cloud:
    Costantemente ACCESO

  • OTA (Aggiornamento Over the Air):
    ½ secondo ACCESO / ½ secondo SPENTO

  • Pulsante premuto e tenuto per 5 secondi:
    ½ secondo ACCESO / ½ secondo SPENTO

  • Pulsante premuto e tenuto per 10 secondi:
    ¼ secondo ACCESO / ¼ secondo SPENTO

La lista sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla il precedente.

Specifiche

Diagrammi di cablaggio base

Legenda

Componenti e API

• Questo dispositivo

• Tutti i dispositivi e servizi Shelly

Conformità

Dichiarazione di conformità multilingue Shelly 1PM Gen4 EU 2025-07-25.pdf

Certificato di idoneità Shelly 1PM Gen4 ANZ.pdf

Guida utente stampata

Guida utente e sicurezza stampata Shelly 1PM Gen4 ANZ
