Identificazione del dispositivo

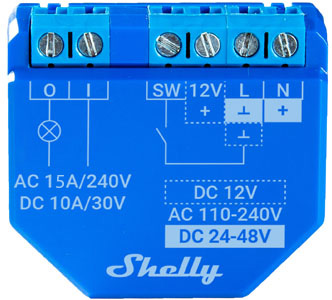

Nome del dispositivo: Shelly Plus 1 UL
Modello del dispositivo: SNSW-001X15UL
SSID del dispositivo: ShellyPlus1-XXXXXX
Breve descrizione
Il Shelly Plus 1 UL è un interruttore intelligente di piccole dimensioni certificato UL con contatti privi di potenziale, che consente il controllo remoto di apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica.
Il Shelly Plus 1 UL può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'utente abbia connettività Internet, purché il dispositivo sia collegato a un router Wi-Fi e a Internet.
Può essere installato in scatole elettriche standard a muro, dietro prese di corrente e interruttori o in altri spazi ristretti.
Il Shelly Plus 1 UL dispone di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
Capacità supportate da Amazon Alexa
Controllo a interruttore
Caratteristiche supportate da Google Smart Home
Accensione Spegnimento
Capacità supportate da Samsung SmartThings
Interruttore
Schema interno semplificato
Interfacce elettriche del dispositivo
Ingressi
1 ingresso interruttore/pulsante su morsetto a vite: SW
1 ingresso relè a contatti privi di potenziale su morsetto a vite: I
3 ingressi di alimentazione su morsetti a vite: N (+), L (Ʇ) e 12V
Uscite
1 uscita relè a contatti privi di potenziale su morsetto a vite: O
Interfaccia aggiuntiva
Interfaccia seriale proprietaria Shelly
⚠ATTENZIONE! Alta tensione sull'interfaccia aggiuntiva quando il dispositivo è alimentato!
Connettività
Wi-Fi
Bluetooth
Funzioni di sicurezza
Protezione da surriscaldamento
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
Premere e tenere premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.
Premere e tenere premuto per 10 secondi per il reset di fabbrica del dispositivo.
Uscite
-
Indicazione LED (monocolore)
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoACCESO/ 1 secondoSPENTOWi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoACCESO/ 3 secondiSPENTOConnesso a una rete Wi-Fi:
CostantementeACCESOCloud abilitato, ma non connesso:
1 secondoACCESO/5 secondiSPENTOConnesso a Shelly Cloud:
CostantementeACCESOOTA (Aggiornamento Over the Air):
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto premuto per 5 secondi:
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto premuto per 10 secondi:
¼ secondoACCESO/ ¼ secondoSPENTO
L'elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla il precedente.
Specifiche
Tipo |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
37x42x16 / 1.46x1.65x0.63 |
Peso: |
26 g / 0.92 oz |
Montaggio: |
Consolle a parete |
Coppia massima morsetti a vite: |
0.4 Nm / 3.5 lbin |
Sezione conduttore: |
0.5 a 1.5 mm² / 20 a 14 AWG |
Lunghezza spelata conduttore: |
5 a 6 mm / 0.20 a 0.24 in |
Materiale guscio: |
Plastica |
Colore: |
Blu |
Ambientali | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità |
30 % a 70 % UR |
Altitudine max. |
2000 m / 6562 ft |
Elettriche | |
Alimentazione: |
|
Consumo energetico: |
< 1.2 W |
Valori circuiti di uscita | |
Tensione massima commutazione AC: |
240 V (singolo filo) |
Tensione massima commutazione DC: |
30 V |
Corrente massima commutazione AC: |
15 A |
Corrente massima commutazione DC: |
10 A |
Sensori, misuratori | |
Sensore temperatura interna: |
Sì |
Radio | |
Banda RF: |
2400 - 2495 MHz |
Potenza RF max.: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all'aperto |
Protocollo Bluetooth: |
4.2 |
Portata Bluetooth: |
Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all'aperto |
MCU | |
CPU: |
ESP32-U4WDH |
Flash: |
4 MB |
Capacità firmware | |
Programmazioni: |
20 |
Webhooks (azioni URL): |
20 con 5 URL per hook |
Scripting: |
Sì |
MQTT: |
Sì |
CoAP: |
No |
Diagrammi di cablaggio base
 Alimentazione 110-240 VAC Carico resistivo |
 Alimentazione 110-240 VAC Carico induttivo e RC snubber |
 Alimentazione 24-48 VDC Carico resistivo |
 Alimentazione 24-48 VDC Carico induttivo e RC snubber |
 Alimentazione 12 VDC stabilizzata Carico resistivo |
 Alimentazione 12 VDC stabilizzata Carico induttivo e RC snubber |
Legenda
Morsetti |
Fili |
||
|---|---|---|---|
I |
Morsetto ingresso circuito carico |
L |
Filo fase (110 - 240 VAC) |
O |
Morsetto uscita circuito carico |
N |
Filo neutro |
SW |
Morsetto ingresso interruttore (controlla O) |
+ |
12 / 24 - 48 VDC filo positivo |
+12V |
Morsetto positivo 12 VDC |
GND |
Filo massa 12 / 24 - 48 VDC |
L |
Morsetto fase (110-240 VAC) |
||
N |
Morsetto neutro |
|
|
+ |
24 - 48 VDC morsetto positivo |
|
|
Ʇ |
Morsetto massa 12 / 24 - 48 VDC |
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Guida all'interfaccia web
Leggi la guida all'interfaccia web di Shelly Plus 1, Plus 1 UL
