Descrizione breve

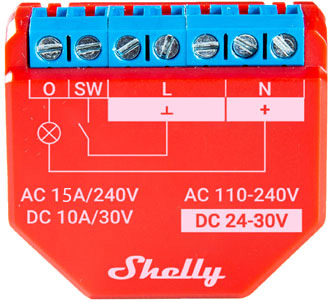

Il Shelly Plus 1PM UL è un interruttore smart di piccole dimensioni certificato UL con misurazione della potenza, che consente il controllo remoto degli apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica.
Il Shelly Plus 1PM UL può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Può essere installato in scatole elettriche standard a muro, dietro prese di corrente e interruttori o in altri spazi ristretti.
Il Shelly Plus 1PM UL dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.
Identificazione del dispositivo
Nome dispositivo: Shelly Plus 1PM UL
Modello dispositivo: SNSW-001P15UL
SSID dispositivo: ShellyPlus1PM-XXXXXX
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Piccolo commerciale (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
Capacità supportate Amazon Alexa
Sì
Caratteristiche supportate Google Smart Home
Sì
Capacità supportate Samsung SmartThings
Sì
Schema interno semplificato
Interfacce elettriche del dispositivo
Ingressi
1 ingresso interruttore/pulsante su morsetto a vite: SW
5 ingressi alimentazione su morsetti a vite: 2 N (+) e 3 L (Ʇ)
Uscite
1 uscita relè con misurazione potenza su morsetto a vite: O
Interfaccia aggiuntiva
Interfaccia seriale proprietaria Shelly
⚠ATTENZIONE! Alta tensione sull'interfaccia aggiuntiva quando il dispositivo è alimentato!
Connettività
Wi-Fi
Bluetooth
Caratteristiche di sicurezza
Protezione da surriscaldamento
Protezione da sovratensione
Protezione da sovracorrente
Protezione da sovraccarico
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
Premere e tenere premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.
Premere e tenere premuto per 10 secondi per il reset di fabbrica del dispositivo.
Uscite
-
Indicazione LED (monocolore)
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoACCESO/ 1 secondoSPENTOWi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoACCESO/ 3 secondiSPENTOConnesso a una rete Wi-Fi:
CostantementeACCESOCloud abilitato, ma non connesso:
1 secondoACCESO/5 secondiSPENTOConnesso a Shelly Cloud:
CostantementeACCESOOTA (Aggiornamento Over the Air):
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 5 secondi:
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 10 secondi:
¼ secondoACCESO/ ¼ secondoSPENTO
L'elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla il precedente.
Specifiche
Tipo |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
37x42x16 / 1.46x1.65x0.63 |
Peso: |
27 g / 0.95 oz |
Montaggio: |
Consolle a muro |
Coppia massima morsetti a vite: |
0.4 Nm / 3.5 lbin |
Sezione conduttore: |
0.5 a 1.5 mm² / 20 a 14 AWG |
Lunghezza spelata conduttore: |
5 a 6 mm / 0.20 a 0.24 in |
Materiale guscio: |
Plastica |
Colore: |
Rosso |
Ambientali | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità |
30 % a 70 % UR |
Altitudine max |
2000 m / 6562 ft |
Elettriche | |
Alimentazione: |
|
Consumo energetico: |
< 1.2 W |
Valori circuiti di uscita | |
Tensione massima commutazione AC: |
240 V (Singolo filo) |
Tensione massima commutazione DC: |
30 V |
Corrente massima commutazione AC: |
15 A |
Corrente massima commutazione DC: |
10 A |
Sensori, misuratori | |
Sensore temperatura interna: |
Sì |
Voltmetro (AC) |
Sì |
Amperometro (AC) |
Sì |
Radio | |
Banda RF: |
2400 - 2495 MHz |
Potenza RF max: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all'aperto |
Protocollo Bluetooth: |
4.2 |
Portata Bluetooth: |
Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all'aperto |
MCU | |
CPU: |
ESP32-U4WDH |
Flash: |
4 MB |
Capacità firmware | |
Programmazioni: |
20 |
Webhooks (azioni URL): |
20 con 5 URL per hook |
Scripting: |
Sì |
MQTT: |
Sì |
CoAP: |
No |
Diagrammi di cablaggio base
 |
 Carico induttivo e RC snubber |
 Carico resistivo |
 Carico induttivo e RC snubber |
Legenda
Morsetti |
Fili |
||
|---|---|---|---|
O |
Terminale uscita circuito carico |
+ |
Filo positivo 24 - 30 VDC |
SW |
Terminale ingresso interruttore (controlla O) |
N |
Filo neutro |
L |
Terminale fase (110-240 V) |
GND |
Filo massa 24 - 30 VDC |
N |
Terminale neutro |
|
|
+ |
Terminale positivo 24 - 30 VDC |
|
|
Ʇ |
Terminale massa 24 - 30 VDC |
Risoluzione problemi
Il tuo dispositivo si sta surriscaldando.
Assicurati di non utilizzare i terminali L e N del dispositivo come ponti. Usarli come ponti raddoppia la corrente che li attraversa causando surriscaldamento. L'uso dei terminali come ponti è consentito solo con correnti basse, in modo che la corrente totale non superi i 15 A.
Assicurati che la temperatura ambiente non superi i 40 °C / 105 °F. Se posizionato in uno spazio confinato, Shelly Plus 1PM può aumentare la temperatura ambiente oltre i limiti consentiti. Garantire la ventilazione del dispositivo.
Guida all'interfaccia Web
Leggi la guida all'interfaccia web di Shelly Plus 1PM, 1PM UL
Componenti e API
Guida utente stampata
Guida utente e sicurezza stampata bilingue Shelly Plus 1PM UL.pdf
