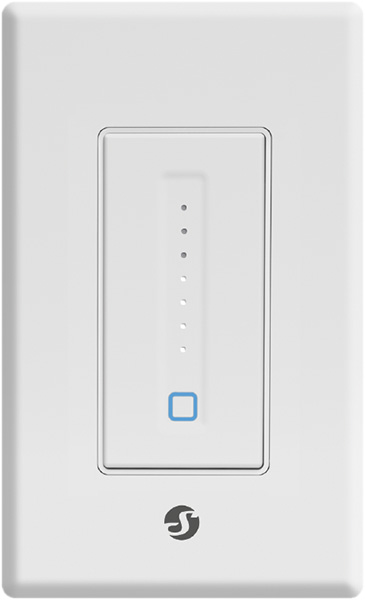

Shelly Plus Dimmer da Parete

Identificazione del dispositivo

• Nome del dispositivo: Shelly Plus Wall Dimmer

• Modello del dispositivo: SNDM-0013US

• SSID del dispositivo: ShellyPlusWDUS-XXXXXX

Breve descrizione

Shelly Plus Wall Dimmer (Il Dispositivo) può accendere/spegnere e variare la luminosità delle luci dimmerabili compatibili. Può essere facilmente cablato al posto di un interruttore della luce standard statunitense. Potenziato con tutta la flessibilità del firmware gen2, offre agli integratori professionali opzioni aggiuntive per soluzioni per il cliente finale. Può funzionare in modo autonomo in una rete Wi-Fi locale, oppure può essere gestito tramite servizi di automazione domestica cloud.

Shelly Plus Wall Dimmer può essere accessibile, configurato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.

Il Dispositivo ha un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolare le sue impostazioni.

Caratteristiche

• Modalità notte

• Programmazioni settimanali

• Timer di accensione/spegnimento automatico

Applicazioni principali

• Residenziale

• MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

• Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

• Governo/municipale

• Università/collegi

Integrazioni

• Google

• Amazon

• Samsung SmartThings

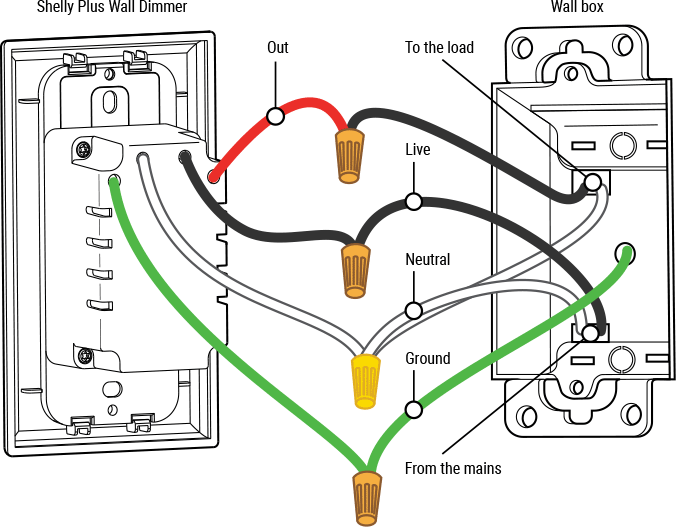

Schema interno semplificato

Interfacce elettriche del dispositivo

Ingressi

• 2 fili di linea: 1 nero L e 1 bianco N

• 1 filo verde ⏚ (Terra)

Uscita

• 1 filo rosso OUT Connettività

Wi-Fi

• Bluetooth

• Tipi di carico supportati

Luci a incandescenza

• Solo luci LED dimmerabili

• Solo CFL dimmerabili

• Interfaccia utente

Ingressi

Un pulsante di accensione con indicazione LED:

• Premere per accendere/spegnere le luci.

  • Premere e tenere premuto per 5 secondi per attivare l'AP del Dispositivo.

  • Premere e tenere premuto per 10 secondi per il reset di fabbrica del Dispositivo.

  • Un cursore con indicazione LED di luminosità:

• Scorrere verso l'alto per aumentare la luminosità delle luci.

  • Scorrere verso il basso per diminuire la luminosità delle luci.

  • Uscite

Indicazione LED del pulsante di accensione:

• LED Wi-Fi blu*:

  • AP (Access Point) abilitato e Wi-Fi disabilitato:

    • Luce blu lampeggiante¹.
      Wi-Fi abilitato, ma non connesso:

    • Luce blu lampeggiante lentamente².
      Wi-Fi connesso e Cloud disabilitato o Cloud connesso:

    • Luce blu fissa.
      Wi-Fi connesso e Cloud abilitato, ma non connesso:

    • Luce blu lampeggiante molto lentamente³.
      Pulsante di accensione premuto e tenuto per 5 secondi:

    • Luce blu lampeggiante rapidamente⁴.
      Pulsante di accensione premuto e tenuto per 10 secondi:

    • Luce blu lampeggiante molto rapidamente⁵.
      OTA:

    • Luce blu lampeggiante rapidamente⁴.
      LED di alimentazione bianco** (mentre le luci sono accese):

  • AP (Access Point) abilitato e Wi-Fi disabilitato:

    • Luce bianca lampeggiante¹.
      Wi-Fi abilitato, ma non connesso:

    • Luce bianca lampeggiante lentamente².
      Wi-Fi connesso e Cloud disabilitato o Cloud connesso:

    • Luce bianca fissa.
      Wi-Fi connesso e Cloud abilitato, ma non connesso:

    • Luce bianca lampeggiante molto lentamente³.
      Pulsante di accensione premuto e tenuto per 5 secondi:

    • Luce bianca lampeggiante rapidamente⁴.
      Pulsante di accensione premuto e tenuto per 10 secondi:

    • Luce bianca lampeggiante molto rapidamente⁵.
      OTA:

    • Luce bianca lampeggiante rapidamente⁴.
      Indicazione LED di luminosità:

• Un singolo punto bianco è acceso quando le luci sono spente. Ogni posizione dal basso verso l'alto rappresenta un aumento del 14% della luminosità (84-100% per il punto superiore).

  • Una barra verticale di punti bianchi è accesa quando le luci sono accese. Ogni punto acceso rappresenta un aumento del 14% della luminosità (84-100% per il punto superiore).

  • * Il LED Wi-Fi blu può essere abilitato (predefinito) o disabilitato dall'utente.

** Il LED di alimentazione bianco può essere impostato dall'utente per: corrispondere all'uscita del Dispositivo (predefinito), invertire l'uscita del Dispositivo, essere sempre
ACCESO, o essere sempre SPENTO¹ 1 secondo .

ACCESO / 1 secondo SPENTO² 1 secondo
ACCESO / 3 secondi SPENTO³ 1 secondo
ACCESO / 5 secondi SPENTO⁴ ⅕ di secondo
ACCESO / ½ secondo SPENTO⁵ ⅕ di secondo
ACCESO / ⅕ di secondo SPENTOSpecifiche

Tipo

Risoluzione problemi

Componenti e API

...

Questo dispositivo

• Tutti i dispositivi e servizi Shelly

• Guida utente stampata

Guida utente e sicurezza multilingue stampata Shelly Plus Wall Dimmer.pdf

Guide di installazione

Guide all'installazione
