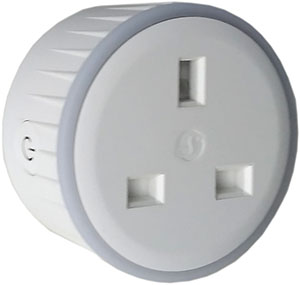

Shelly Plus Plug UK

Shelly Plus Plug UK

Identificazione del dispositivo

  • Nome del dispositivo: Shelly Plus Plug UK

  • Modello del dispositivo: SNPL-00112UK

  • SSID del dispositivo: ShellyPlusPlugUK-XXXXXX

Breve descrizione

Shelly Plus Plug UK (Il Dispositivo) è una presa intelligente con misurazione della potenza e protezione da surriscaldamento, che consente il controllo remoto degli apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica.

Shelly Plus Plug UK può essere accessibile, configurato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.

Il Dispositivo dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolare le sue impostazioni.

Applicazioni principali

  • Residenziale

  • MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

  • Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

  • Governo/municipale

  • Università/collegi

Integrazioni

  • Google

  • Samsung SmartThings

  • Alexa

Schema interno semplificato

Interfacce elettriche del dispositivo

Ingresso

  • 1 spina BS 1363 (Tipo-G)

Uscita

  • 1 presa BS 1363 (Tipo-G)

Connettività

  • Wi-Fi

  • Bluetooth

Caratteristiche di sicurezza

  • Protezione da surriscaldamento

  • Protezione da sovratensione

  • Protezione da sovracorrente

  • Protezione da sovraccarico

Tipi di carico supportati

  • Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

  • Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)

  • Induttivo (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)

Interfaccia utente

Ingressi

  • Un pulsante

    • Premere e tenere premuto per 2 secondi per controllare lo stato.

    • Premere e tenere premuto per 5 secondi per riavviare (possibile fino a 60 secondi dopo aver collegato il dispositivo).

    • Premere e tenere premuto per 10 secondi per il reset di fabbrica (possibile fino a 60 secondi dopo aver collegato il dispositivo).

Uscite

  • Indicazione LED

    • Quando viene collegato per la prima volta:

      • Luce blu lampeggiante, indica la modalità AP.

    • Quando viene collegato/riacceso dopo una connessione Wi-Fi riuscita:

      • Luce rossa lampeggiante, indica che il dispositivo sta tentando di riconnettersi alla rete Wi-Fi.

      • Luce rossa fissa, indica che il dispositivo non riesce a riconnettersi alla rete Wi-Fi.

    • Quando l'uscita è attiva:

      • Consumo energetico rappresentato da un cambiamento di colore graduale (predefinito):

        • Luce verde al 0% del limite di potenza impostato

        • Luce gialla al 50% del limite di potenza impostato

        • Luce rossa al 100% del limite di potenza impostato

        L'utente può selezionare la luminosità (luminosità predefinita - 100%).

      • Colore personalizzato (colore predefinito - verde, luminosità predefinita - 100%)

      • Spento

    • Quando l'uscita è disattivata:

      • Spento (predefinito):

      • Colore personalizzato (colore predefinito - rosso, luminosità predefinita - 100%)

    • Quando è in corso un aggiornamento OTA:

      • Luce rossa lampeggiante

Specifiche

Tipo

Valore

Fisiche

Dimensioni (AxLxP):

60x60x56 ±0.5 mm / 2.36x2.36x2.20 ±0.02 in

Peso:

74 ±1 g / 2.6 ±0.04 oz

Prese compatibili:

BS 1363 (Tipo-G)

Spine compatibili:

BS 1363 (Tipo-G)

Materiale della scocca:

Plastica

Colore:

Bianco

Ambientali

Temperatura ambiente:

-20 °C a 40 °C / -5 °F a 105 °F

Umidità

30 % a 70 % UR

Altitudine massima

2000 m / 6562 ft

Elettriche

Tensione di alimentazione AC:

230 V ±10 % , 50/60 Hz

Tensione di alimentazione DC:

N/D

Consumo energetico:

< 1 W

Valori circuiti di uscita

Tensione massima commutabile AC:

260 V

Tensione massima commutabile DC:

N/D

Corrente massima commutabile AC:

13 A

Corrente massima commutabile DC:

N/D

Sensori, misuratori

Sensore di temperatura interno:

Sì

Voltmetro:

Sì

Amperometro:

Sì

Misuratori di potenza ed energia:

Sì

Radio

Banda RF:

2400 - 2495 MHz

Potenza RF massima:

<20 dBm

Protocollo Wi-Fi:

802.11 b/g/n

Portata Wi-Fi:

Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all'aperto
(Dipende dalle condizioni locali)

Protocollo Bluetooth:

4.2

Portata Bluetooth:

Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all'aperto
(Dipende dalle condizioni locali)

MCU

CPU:

ESP32-U4WDH

Flash:

4 MB

Capacità firmware

Webhooks (azioni URL):

20 con 5 URL per hook

Scripting:

Sì

MQTT:

Sì

CoAP:

No
