Shelly Wave 1 US

Shelly Wave 1 US

Identificazione del dispositivo

Dispositivo: Shelly Wave 1 (US)
Numero di parte/ Codice d'ordine US: QNSW-001X15US
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x0083
Produttore Z-Wave: Shelly Europe
ID produttore Z-Wave: 0x0460

Terminologia

  • OTA - Aggiornamento firmware Over-The-Air.

  • FW - Firmware

  • ZAF - Z-Wave® protocollo

  • NIF - Node Information Frame; il frame inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del dispositivo al gateway, così che possa adattare la sua funzionalità operativa.

  • CC - Command Class (centro dell'interoperabilità ZAF). I file/processi che determinano come i dati sono inviati e gestiti/ricevuti. Le Command Class includono le loro firme durante l'invio dei dati per permettere il riconoscimento di quale processo sta inviando dati al dispositivo di destinazione.

  • Interruttore - Un interruttore a levetta o un interruttore bi-stabile.

  • Pulsante - Un interruttore momentaneo o un interruttore monostabile.

  • Interruttore/pulsante - Può essere un interruttore o un pulsante.

  • Doppia pressione - Se il ritardo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come doppia pressione.

  • Gateway (GW) - Un gateway Z-Wave®, anche chiamato controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.

  • Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo alimentati a rete) possono agire da ripetitori per estendere la rete.

  • Rete a lunga distanza - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

  • Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, usato per varie funzioni come aggiunta (inclusione), rimozione (esclusione), reset alle impostazioni di fabbrica e per accendere/spegnere l'uscita di potenza (valido solo per Wave Plugs). Il termine "pulsante S" è usato in questo documento.

  • Dispositivo - In questo documento, il termine “Dispositivo” si riferisce al dispositivo Shelly Wave oggetto di questa guida.

  • Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

  • ID nodo - L'ID nodo Z-Wave è un identificatore unico assegnato all'aggiunta (inclusione) a ogni dispositivo in una rete Z-Wave, permettendo alla rete di identificare e comunicare con quel dispositivo.HOME ID - L'ID rete Z-Wave è un identificatore unico assegnato a ogni rete Z-Wave e a ogni dispositivo in quella rete. Distingue la tua rete Z-Wave da altre reti e assicura che i dispositivi Z-Wave comunichino solo con dispositivi nella propria rete.

  • Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono usate a questo proposito.

  • Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono usate a questo proposito.

  • Reset di fabbrica - Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al dispositivo saranno cancellati. Usare questa procedura solo se il gateway manca o non è operativo.Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni regolari (accensione/spegnimento, dimmerazione, ecc.) sia durante l'uso attivo sia in standby ma ancora alimentato.

  • SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave sul dispositivo con un gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

  • DEVE - DEVE essere implementato

  • OPZIONALE - implementarlo se tempo/budget lo permettono

  • Associazioni - Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella rete Z-Wave senza bisogno del gateway Z-Wave.

  • Ciclo di alimentazione - Riavvio del dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

  • Tenda - Si riferisce a qualsiasi tipo di trattamento per finestre, come persiane veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, persiane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

  • Consumo di potenza (W) - si riferisce alla velocità con cui l'energia è consumata o utilizzata da un dispositivo o sistema elettrico. Misurato in watt (W).

  • Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un periodo specifico. Misurato in kilowattora (kWh).

  • Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Quando non c'è spazio sufficiente per scrivere il codice d'ordine, si usa l'abbreviazione PN. Il PN è scritto sull'etichetta DSK su ogni dispositivo.

  • Descrizione breveIl dispositivo controlla la funzione on/off per un apparecchio elettrico, es. lampadina, ventilatore a soffitto, riscaldatore IR, serrature elettriche, porte garage, sistema di irrigazione, ecc. Il contatto di uscita è potenzialmente libero (contatto pulito), quindi possono essere collegati carichi di alimentazione diversi (fino a 15 A). È compatibile con pulsanti e interruttori (default).

  • Funzioni baseClicca per espandere...

Interruttore/pulsante collegato al terminale di ingresso SW (SW1)

Se SW (SW1) è configurato come interruttore (default), ogni cambio di stato dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc. Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW (SW1)

Se SW (SW1) è configurato come interruttore (default

, ogni cambio di stato dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.

Cambia posizione dell'interruttore una volta:

Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave).

Interruttore-memory collegato al terminale di ingresso SW (SW1))Se SW (SW1) è configurato come interruttore-memory, allora:

  • Commutazione a contatto chiuso interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)


Commutazione a contatto aperto interruttore-memory:

Cambia lo stato dell'uscita O (O1) allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Pulsante collegato al terminale di ingresso SW (SW1)Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.

  • Pressione singola: Cambia lo stato dell'uscita O (O1) all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)


Doppia pressione

: Se il ritardo tra la prima e la seconda pressione è inferiore a 500 ms, viene interpretato come doppia pressione. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)

  • Rilascia: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)

  • Accensione/Spegnimento carico collegato a O (O1)Carico collegato a O (O1)

  • può essere acceso/spento tramite:tramite comando Z-Wave

L'accensione automatica può essere abilitata con le impostazioni corrette dei Parametri n. 19 e 20.

premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato all'opposto premendo il pulsante S: Cambia lo stato del carico collegato all'opposto

  • Applicazioni principali

  • Residenziale

  • MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

  • Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

Governo/municipale

  • Università/collegi

  • Integrazioni

  • I dispositivi Shelly Wave sono sviluppati sulla

  • tecnologia leader mondiale per le smart home – Z-Wave

  • Questo significa che Shelly Wave funziona con tutti i

gateway certificati

che supportano il protocollo di comunicazione Z-Wave.Per assicurare che le funzioni dei prodotti Shelly Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave..

Schema interno semplificatoInterfacce elettriche del dispositivoIngressi

1 ingresso relè a contatto potenzialmente libero su morsetto a vite

1 ingresso interruttore/pulsante su morsetto a vite


3 ingressi di alimentazione su morsetti a vite: N (+), L (Ʇ) e 12V

Uscite

  • 1 uscita relè a contatto potenzialmente libero su morsetto a vite


  • Connettività


  • Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

Caratteristiche di sicurezza

  • Clicca per mostrare/nascondere

Protezione da surriscaldamento

Il dispositivo ha protezione interna da surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5s, il dispositivo:

spegne la propria uscita

invia il rapporto di notifica al gateway (Surriscaldamento rilevato)

i LED reagiscono come specificato sopra (vedi modalità lampeggio LED per surriscaldamento rilevato)

NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.

  • Descrizione aggiuntiva nel capitolo

  • Notifica per surriscaldamento rilevato.

  • Tipi di carico supportati

Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)

Interfaccia utente

  • Pulsante S e modalità operative


  • Modalità impostazioni:


  • Necessaria per avviare la procedura desiderata, ad esempio: aggiunta (inclusione (*non disponibile per dispositivi Long Range)), rimozione (esclusione), reset di fabbrica, ecc. Ha un tempo operativo limitato. Dopo aver completato la procedura in modalità impostazioni, il dispositivo passa automaticamente alla modalità normale.

Entrare in modalità impostazioni:

Premere e tenere premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

  • Una pressione rapida aggiuntiva sul pulsante S cambia il menu in un ciclo infinito.

Lo stato del LED del menu ha un timeout di 10s prima di tornare alla modalità normale.

  • Funzioni del pulsante S

    • Aggiunta manuale del dispositivo a una rete Z-Wave (*non disponibile per inclusione Long Range)

    • Rimozione manuale del dispositivo da una rete Z-Wave

    • Reset di fabbrica del dispositivo


Segnalazione LED

  • Clicca per vedere la segnalazione LED

  • Regole generali

  • Il passaggio tra modalità normale e modalità impostazioni si fa premendo e tenendo premuto il pulsante S.

LED fisso

significa che sei in

modalità impostazioni

  • (non valido per le prese). Una volta in modalità impostazioni, il passaggio a modalità normale avviene automaticamente dopo 10s.

  • Se il LED non è in modalità allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il dispositivo si riattiva il LED per 30 minuti.Durante l'avvio del modulo il LED lampeggia in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.Stato LED modalità normale: La modalità normale è definita da una funzione stabile del dispositivo che può durare indefinitamente. Tipo LED: RGB dimmerabile

  • Modalità normale

  • Rimosso/Escluso

Il LED lampeggia

blu

in modalità 1 per 30 minuti dopo ogni ciclo di alimentazione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggia verde in modalità 1 per 30 minuti dopo ogni ciclo di alimentazione e 10 minuti dopo la pressione del pulsante S.

Impostazioni in corso

Reset di fabbrica e riavvioDurante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso lampeggiano 0,1s acceso / 0,1s spento per circa 2 secondi. Aggiunta / Rimozione


Durante l'aggiunta o la rimozione, il LED lampeggia

blu

in modalità 2.Aggiornamento firmware OTADurante l'aggiornamento OTA, il LED lampeggia blu e rosso in modalità 2.

Controllo alimentazione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggia blu e

rosso

in modalità 5.Modalità impostazioni con pulsante SMenu aggiunta / rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)Quando il menu è selezionato il LED è blu

, per un massimo di 10 secondi.

Menu aggiunta / rimozione - durante la pressione del pulsante S - processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)Quando il menu è in esecuzione il LED lampeggia blu in modalità 3.Menu reset di fabbrica selezionato

Quando il menu è selezionato il LED è

rosso

, per un massimo di 10 secondi.Reset di fabbrica - durante la pressione del pulsante S - processo di reset selezionatoQuando il menu è in esecuzione il LED lampeggia

rosso

in modalità 3.Modalità allarmeSurriscaldamento rilevato

Il LED lampeggia

rosso in modalità 4Modalità 4 / 2x (LED 0,2s acceso / 0,2s spento) + 2s spento sequenza ripetuta

Modalità lampeggio LED

Clicca per vedere le modalità di lampeggio LEDModalità lampeggio LEDModalità 1

0,5s acceso/2s spento

Modalità 2

0,5s acceso/0,5s spentoModalità 30,1s acceso/0,1s spento

Modalità 4

(1x a 6x - 0,2s acceso/0,2s spento) + 2s spento

Modalità 5

0,2s acceso blu/0,2s acceso rosso

Specifiche tecniche

Alimentazione

110 - 240 V AC / 24-48 V DC / 12 V DC ± 10%

Consumo energetico

< 0.3 W

Tensione massima commutazione AC

240 V

Corrente massima commutazione AC

15 A

Tensione massima commutazione DC

30 V

Corrente massima commutazione DC

10 A

Protezione da surriscaldamento

Distanza

Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali)

Ripetitore Z-Wave

CPU

Z-Wave

®

S800

Bande di frequenza Z-Wave

908.4 MHz

Dimensioni (A x L x P)

37x42x16 ± 0.5 mm / 1.46x1.65x0.63 ± 0.02 in

Peso26 g / 0.92 oz.Montaggio

Scatola da incasso

Coppia massima morsetti a vite

0.4 Nm / 3.5 lbinSezione conduttore0.5 a 1.5 mm² / 20 a 16 AWG

Lunghezza conduttore spellato5 a 6 mm / 0.20 a 0.24 inMateriale guscio

Plastica

Colore

Blu

Temperatura ambiente

-20°C a 40°C / -5°F a 105°F

Umidità

30% a 70% UR

Altitudine massima

2000 m / 6562 ft.

Schema elettrico base

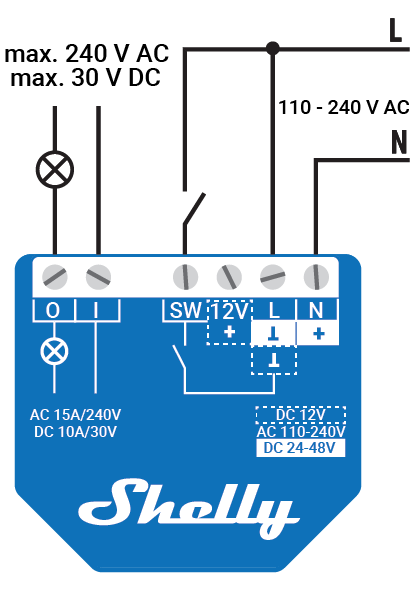

Fig.1

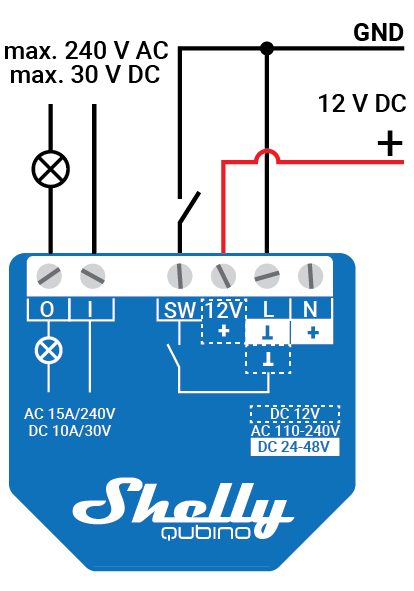

Fig.2

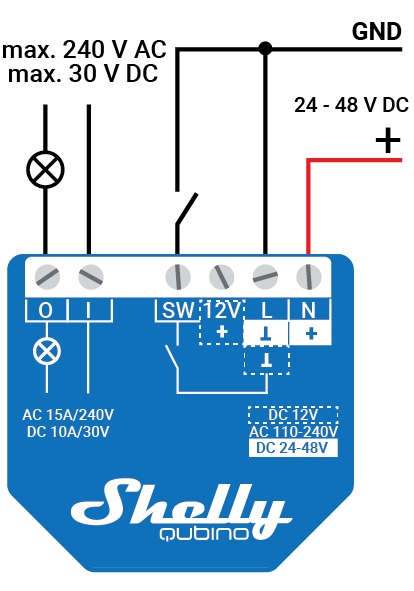

Fig.3

Legenda

Terminali dispositivo:

N:

Terminale neutro

L:

Terminale fase (110-240 V AC)

SW (SW1):

Terminale ingresso interruttore/pulsante (controlla O (O1))

I:

Terminale ingresso circuito carico

O (O1):

Wave 1_electrical_wiring_v2_Artboard 1-20240605-125150.png

Terminale uscita circuito carico

12V+:

Terminale positivo 12 V DC

+:

Terminale positivo 24 - 48 V DC

  • ꓕ: Terminale massa 12 / 24 - 48 V DC

  • Fili:N:

  • Filo neutroL:

  • Filo fase (110-240 V AC)+:

  • Filo positivo 24 - 48 V DCGND:

  • Filo massa 12 / 24 - 48 V DCPulsante:

  • S: Pulsante S

  • Avvertenze e precauzioniLEGGERE PRIMA DELL'USO
    Questo documento contiene importanti informazioni tecniche e di sicurezza sul dispositivo, il suo uso sicuro e l'installazione.

  • ⚠ATTENZIONE! Rischio di scossa elettrica. Assicurarsi che dopo l'installazione i morsetti a vite del dispositivo non siano accessibili agli utenti e siano protetti da cortocircuiti accidentali!⚠ATTENZIONE! L'uso del pulsante di servizio deve essere gestito da un installatore professionista. Rischio di scossa elettrica. ⚠CAUTELA! Pericolo di folgorazione. Il montaggio/installazione del dispositivo alla rete elettrica deve essere eseguito con cautela da un elettricista qualificato. ⚠CAUTELA! Pericolo di folgorazione. Ogni modifica ai collegamenti deve essere fatta solo dopo aver verificato l'assenza di tensione ai terminali del dispositivo. ⚠CAUTELA! Usare il dispositivo solo con rete elettrica e apparecchi conformi a tutte le normative applicabili. Un cortocircuito nella rete o in un apparecchio collegato può danneggiarlo. ⚠CAUTELA! Non collegare il dispositivo ad apparecchi che superano il carico massimo indicato! ⚠CAUTELA! Non modificare l'antenna (non deve essere accorciata, allungata o modificata in alcun modo!) ⚠CAUTELA! Collegare il dispositivo solo come indicato in queste istruzioni. Qualsiasi altro metodo può causare danni e/o lesioni. ⚠CAUTELA! Non installare il dispositivo in luoghi dove può bagnarsi. ⚠CAUTELA! Non usare il dispositivo se danneggiato! ⚠CAUTELA! Non tentare di riparare o manutenere il dispositivo da soli!⚠CAUTELA! Non interferire con il dispositivo(qualsiasi alterazione o modifica è vietata).

  • ⚠CAUTELA! Usare solo circuiti AC monofase. Non usare circuiti misti AC e DC. ⚠CAUTELA! Prima di iniziare il montaggio/installation del dispositivo, verificare che gli interruttori siano spenti e non ci sia tensione ai terminali. Questo può essere fatto con un tester di tensione o multimetro. Quando si è certi che non c'è tensione, procedere al collegamento dei fili. ⚠CAUTELA! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al dispositivo. Tenere i dispositivi di controllo remoto Shelly Wave (smartphone, tablet, PC) lontano dai bambini. ⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici che possono causare interferenze al segnale. ⚠RACCOMANDAZIONE: Collegare il dispositivo usando cavi solidi monofilo o cavi intrecciati con capicorda. I cavi devono avere isolamento con resistenza al calore aumentata, non inferiore a PVC T105°C (221°F). ⚠RACCOMANDAZIONE: Per apparecchi induttivi che causano picchi di tensione durante l'accensione/spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, collegare in parallelo un RC snubber (0.1 µF / 100 Ω / 1/2 W / 600 VAC).

  • Informazioni su Z-Wave®Clicca per espandere...

  • Il protocollo Z-Wave® è una tecnologia di comunicazione wireless interoperabile basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura di stato in ambienti residenziali e commerciali leggeri. Matura, comprovata e ampiamente diffusa, Z-Wave® è il leader mondiale nel controllo wireless, portando prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come compatibilità retroattiva, sicurezza e affidabilità. Tutti i dispositivi Z-Wave® possono essere operati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente da marca o produttore. Tutti i nodi alimentati a rete nella rete agiscono da ripetitori indipendentemente dal fornitore per aumentare l'affidabilità della rete. Ci sono oltre 4000 prodotti certificati Z-Wave® compatibili avanti e indietro nell'ecosistema Z-Wave® e oltre 100 milioni di dispositivi attualmente sul mercato.
    Con oltre 20 anni sul mercato, la tecnologia Z-Wave® ha misure di sicurezza di prim'ordine per mantenere la tua rete domestica più intelligente e sicura.

  • Fonte: www.z-wavealliance.org

,

http://www.z-wave.com

Aggiunta e rimozione del dispositivo a una rete Z-Wave®

Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo Aggiunta del dispositivo a una rete Z-Wave® (inclusione)

Nota!

In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che chiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.

IMPORTANTE: Il codice PIN non deve essere perso.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che fornisce inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.

Collega il dispositivo a una fonte di alimentazione.

Verifica se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.Aggiunta (inclusione) con il pulsante S (*non disponibile per inclusione Long Range)

Collega il dispositivo a una fonte di alimentazione.

Verifica se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

Abilita la modalità aggiunta/rimozione sul gateway.


Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.
Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.


Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota!

  1. In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare alla modalità normale.

  2. Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per inclusione Long Range)

  3. Collega il dispositivo a una fonte di alimentazione.

  4. Verifica se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

  5. Abilita la modalità aggiunta/rimozione sul gateway.

  6. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.

Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

  1. Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

  2. *Modalità di apprendimento -

  3. uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.

  4. Rimozione del dispositivo da una rete Z-Wave® (esclusione)

  5. Nota!

  6. Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

  7. Rimozione (esclusione) con il pulsante S

Collega il dispositivo a una fonte di alimentazione. Verifica se il LED verde lampeggia in modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.


Abilita la modalità aggiunta/rimozione sul gateway.

  1. Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

  2. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.

  3. Il LED blu lampeggerà in modalità 2 durante il processo di rimozione.

  4. Il LED blu lampeggerà in modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

  5. Nota!

  6. In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare alla modalità normale.

Rimozione (esclusione) con un interruttore/pulsanteCollega il dispositivo a una fonte di alimentazione.

Verifica se il LED verde lampeggia in modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

Abilita la modalità aggiunta/rimozione sul gateway. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.



Il LED blu lampeggerà in modalità 2 durante il processo di rimozione.

  1. Il LED blu lampeggerà in modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

  2. Reset di fabbrica

  3. Reset di fabbrica generale

  4. Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usare questa procedura solo se il gateway manca o non è operativo.

  5. Reset di fabbrica con il pulsante S

  6. Nota!

  7. Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso. Premi il pulsante S più volte finché il LED diventa rosso fisso.


Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.

  1. Durante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso iniziano a lampeggiare in modalità 3 per circa 2 secondi.

  2. Il LED blu lampeggerà in modalità 1 se il reset di fabbrica è riuscito.

  3. Reset di fabbrica con un interruttore/pulsante

  4. Nota!

  5. Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo il collegamento del dispositivo all'alimentazione.

  6. Collega il dispositivo a una fonte di alimentazione.

Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte.

Durante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso iniziano a lampeggiare in modalità 3 per circa 2 secondi.

Il LED blu lampeggerà in modalità 1 se il reset di fabbrica è riuscito.


Reset di fabbrica remoto con parametro tramite gateway

Il reset di fabbrica può essere eseguito da remoto con le impostazioni nel parametro n. 120.Sicurezza Z-Wave® e chiave specifica dispositivo (DSK)

  1. Clicca per informazioni su Sicurezza e DSK

  2. Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal forte protocollo di crittografia AES 128, che rende Z-Wave® la piattaforma di sicurezza IoT più sicura. Per sfruttare appieno il prodotto e la funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.

  3. Controllo autenticato

  4. DSK fuori banda per aggiunta (inclusione)

  5. Può essere usato dalla maggior parte delle implementazioni


Il dispositivo supporta anche l'aggiunta Sicurezza 2 autenticata, non autenticata e non sicura.

Nota ! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della chiave specifica dispositivo Z-Wave® (DSK). Lo trovi sull'etichetta sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta Z-Wave® DSK dal dispositivo. Come misura di backup, usa l'etichetta nella confezione.

  1. Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

  2. Etichetta Z-Wave® DSK e codice QR (esempio)

  3. Un nodo che si unisce richiedendo di aderire alla classe di accesso S2 o alla classe autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.

  4. Il DSK può essere usato per autenticazione fuori banda (OOB).


Il gateway che include può usare un dispositivo di scansione QR per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo.

Impostazione parametri

Clicca per vedere alcuni dettagli

Parametro n. 1 - Tipo di interruttore SW (SW1)

Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 Byte

  • Valore predefinito: 2

  • Valori e descrizioni:

0 - interruttore momentaneo (pulsante),

1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF), 2 - interruttore a levetta (il dispositivo cambia stato quando cambia lo stato dell'interruttore)

Parametro n. 17 - Ripristino stato O (O1) dopo interruzione di corrente

Questo parametro determina se lo stato on/off è salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valore: 1 Byte

Valore predefinito: 0

  • Valori e descrizioni:

0 - Il dispositivo salva l'ultimo stato on/off e lo ripristina dopo un'interruzione di corrente

1 - Il dispositivo non salva lo stato on/off e non lo ripristina dopo un'interruzione di corrente, rimane spento

NOTA: Questa funzionalità non si applica quando il parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

Parametro n. 19 - O (O1) spegnimento automatico con timer

Se il carico O (O1) è acceso, puoi programmare lo spegnimento automatico dopo il periodo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando ON, sia da remoto (gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valore: 2 Byte

Valore predefinito: 0

  • Valori e descrizioni:

  • 0 - Spegnimento automatico disabilitato

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta unità timer su s o ms per risoluzione O (O1) 100ms

Parametro n. 20 - O (O1) accensione automatica con timer

Se il carico O (O1) è spento, puoi programmare l'accensione automatica dopo il periodo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando OFF, sia da remoto (gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valore: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Accensione automatica disabilitata

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta unità timer su s o ms per risoluzione O (O1) 100ms

Parametro n. 23 - Tipo contatto O (O1) - NO/NC

Il valore impostato determina il tipo di contatto relè per l'uscita O (O1). Il tipo di contatto relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - NO

  • 1 - NC

  • Logica relè:

Par-NO/NC

Comando (interruttore, Z-Wave…)

Stato uscita dispositivo

NO (0)

SPENTO

  • SPENTO (0 V)

  • NO (0)

ACCESO

ACCESO (230 V)

NC (1)

SPENTO

ACCESO (230 V)

  • NC (1)

  • ACCESO

SPENTO (0 V)

Parametro n. 25 - Imposta unità timer su s o ms per O (O1)

Imposta le unità del timer in secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei parametri n. 19, 20.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 – timer impostato in secondi

1 – timer impostato in millisecondi

Parametro n. 117 - Riavvio remoto dispositivo

Questo parametro abilita il riavvio o reboot del dispositivo senza intervento fisico. Usare questo parametro solo per scopi di risoluzione problemi. Dopo il riavvio il valore del parametro sarà impostato al default.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - funzione inattiva

1 - Riavvio remoto dispositivo

Parametro n. 120 - Reset di fabbrica

Ripristina le impostazioni di fabbrica e rimuove dalla rete Z-Wave.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Nessuna azione

  • 1 - Reset di fabbrica

Dopo il reset il valore del parametro è automaticamente impostato a 0.

Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

  • Dimensione valore: 4 Byte

  • Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

  • Dimensione valore: 4 Byte

  • Valore predefinito: Specifico del dispositivo

Valori e descrizioni:


· 0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.
Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 4 Byte

Valore predefinito: Specifico del dispositivo

Valori e descrizioni:


· 0x00000000 - 0x7FFFFFFF

Classi di comando

Clicca per vedere le classi di comando Z-Wave
ASSOCIATION_V2 [S0, S2]*

ASSOCIATION_GRP_INFO_V3 [S0, S2]*

BASIC_V2 [S0, S2]*

SWITCH_BINARY_V2 [S0, S2]*

CONFIGURATION_V4 [S0, S2]*


DEVICE_RESET_LOCALLY_V1 [S0, S2]*

FIRMWARE_UPDATE_MD_V5 [S0, S2]*

INDICATOR_V3 [S0, S2]*
MANUFACTURER_SPECIFIC_V2 [S0, S2]*

MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

NOTIFICATION_V8 [S0, S2]*

POWERLEVEL_V1 [S0, S2]*

SECURITY_V1

SECURITY_2_V1

SUPERVISION_V1
  1. TRANSPORT_SERVICE_V2

  2. VERSION_V3 [S0, S2]*

  3. ZWAVEPLUS_INFO_V2

  4. [S2]* Classe di comando Sicurezza S2

  5. NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

  6. Supporto della classe di comando Basic

  7. COMMAND_CLASS_BASIC è mappata in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo dell'interruttore (O):

  8. L'interruttore (O) sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

  9. Comando base ricevuto

  10. Comando mappato (interruttore binario)

  11. Basic Set (0xFF)

  12. Switch Binary Switch (0xFF)

  13. Basic Set (0x00)

  14. Switch Binary Switch (0x00)

  15. Basic GET

  16. Basic Report (Valore corrente, Valore target)

  17. Supporto della classe di comando Indicator

  18. Il dispositivo supporta la classe di comando Indicator V3 (ID 0x50). Quando il dispositivo riceve un set indicator, il LED lampeggia secondo l'indicatore ricevuto.

Vedi capitolo Segnalazione LED.

Classe di comando Notifiche

Clicca per vedere la classe di comando Notifiche Z-Wave

Surriscaldamento rilevato

Commento

Surriscaldamento rilevato

Nome tipo notifica Z-Wave

Allarme calore

Tipo notifica Z-Wave - Valore

0x04

Tipo notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Surriscaldamento rilevato

Nome notifica Z-Wave - Valore

0x02

Nome notifica Z-Wave - Versione

V2

Segnalazione LED

Controlla tabella segnalazione LED

Reazione dispositivo - Spegnimento di tutte le uscite e invio notifica

Azione per ripristino - ciclo di alimentazione

Azione per ripristino - pressione breve sul pulsante S

Azione per ripristino - pressione di qualsiasi interruttore/pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Associazioni

Clicca per vedere le associazioni Z-Wave

Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella rete Z-Wave senza bisogno del gateway Z-Wave.

Numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non configurabile.

Ogni gruppo di associazione supporta fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come gateway e telecomandi, o dispositivi che possono interpretare i report inviati.

Gruppo di associazione 1 –

"Gruppo Lifeline" invia al dispositivo di controllo notifiche della classe di comando e/o report della classe di comando quando queste sono attivate. Massimo 9 nodi consentiti:

Dispositivo radice

Dispositivo radice - Gruppo di associazione 1 - Lifeline

INDICATOR_REPORT : stato LED

DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

SWITCH_BINARY_REPORT : report di cambio stato per uscita O (O1)

NOTIFICATION_REPORT : attivato su surriscaldamento

Dispositivo radice - Gruppo di associazione 2 (*non disponibile per inclusione Long Range)

Gruppo di associazione 2

Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Basic).

Attivato da SW (SW1). Il dispositivo invia in base allo stato di SW (SW1) (interruttore o pulsante) il comando BASIC_SET ON o BASIC_SET OFF al dispositivo associato. Questo comando si riflette sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:
BASIC_SET : imposta stato On / Off sul dispositivo associato
Dispositivo radice - Gruppo di associazione 3 (*non disponibile per inclusione Long Range)Gruppo di associazione 3Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW (SW1).


Si consiglia di usare pulsanti per questa associazione. Supporta le seguenti classi di comando:

  1. SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)

  2. SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)

  3. Avvertenza importante Z-Wave®

  4. La comunicazione wireless Z-Wave

®

potrebbe non essere sempre affidabile al 100%. Questo dispositivo non deve essere usato in situazioni in cui la vita e/o beni di valore dipendono esclusivamente dal suo funzionamento. Se il dispositivo non è riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di dispositivo e assicurarsi che il gateway supporti dispositivi multi-canale Z-Wave Plus
®
.
Risoluzione problemi

  • Per assistenza visita il nostro portale di supporto:

Supporto

Compatibilità
Wave 1
funzioni - report

Gateway

  • On/Off

  • SW On/Off

Note

Home AssistantFibaro HC 3 / motore Z-Wave 3HomeyHomee Cube Gen 7Homee Cube Gen 5

SmartThings

con il driver Shelly Wave edgeVera Ezlo

Cozify

Hubitat

Note

Funzione

Significato / testato

On/Off

se il dispositivo risponde al comando On/Off dell'interfaccia app

SW On/Off

(tick)

(tick)

se il dispositivo riporta cambiamenti On/Off tramite ingresso SW

(tick)

(tick)

Dimming

(tick)

(tick)

se il dispositivo risponde al comando di dimmerazione dell'interfaccia app

(tick)

(tick)

SW Dimming

(tick)

(tick)

se il dispositivo riporta cambiamenti di stato dimmer tramite ingresso SW

(tick)

(tick)

Watt

se i Watt sono riportati (non richiesti)

(tick)

(tick)

kWh

(tick)

(tick)

se i kWh sono riportati (non richiesti)

(tick)

(tick)

Su/Giù

se il dispositivo risponde al comando Su/Giù dell'interfaccia app

SW Su/Giù

se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW

Lamelle

se le lamelle rispondono al comando dell'interfaccia app

SW Lamelle

se le lamelle riportano i cambiamenti fatti tramite SW

Controllo D

modalità staccata

se il dispositivo riporta comandi scena pressione singola, doppia pressione,…

D Binario

modalità staccata

se il dispositivo riporta On/Off binario tramite ingresso SW

Sensore #

Il report del sensore è visualizzato nel gateway, tipo di sensore nelle note.

Legenda

Simbolo

Stato

Funzionante / Possibile

Non funzionante / Non possibile

P

Parzialmente

N/TNon testato

TBD

Da fareGuide gateway

Puoi trovare guide utili sui gateway nella base di conoscenza Z-Wave

Shelly Knowledge base

Note FCC

Questo dispositivo è conforme alla Parte 15 delle regole FCC.

L'operazione è soggetta alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose, e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che possono causare un funzionamento indesiderato.

(tick)

Il produttore non è responsabile per interferenze radio o TV causate da modifiche non autorizzate a questo apparecchio. Tali modifiche possono invalidare l'autorizzazione dell'utente a usare l'apparecchio.

Questo apparecchio è stato testato e risulta conforme ai limiti per un dispositivo digitale di Classe B, secondo la parte 15 delle regole FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo apparecchio genera, usa e può irradiare energia a radiofrequenza e, se non installato e usato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è garantito che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o TV, che possono essere determinate spegnendo e accendendo l'apparecchio, si consiglia all'utente di tentare di correggere l'interferenza con una o più delle seguenti misure:

Riorientare o spostare l'antenna ricevente.

Aumentare la distanza tra l'apparecchio e il ricevitore.

Collegare l'apparecchio a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Dichiarazione di esposizione RF:

Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione RF. Il dispositivo può essere usato in condizioni di esposizione portatile senza restrizioni.

Smaltimento e riciclo

Si riferisce ai rifiuti di apparecchiature elettriche ed elettroniche. È applicabile negli USA e in altri paesi per la raccolta differenziata dei rifiuti.

Questo simbolo sul prodotto o nella documentazione indica che il prodotto non deve essere smaltito nei rifiuti domestici. Shelly Wave 1 deve essere riciclato per evitare possibili danni all'ambiente o alla salute umana da smaltimento incontrollato e per promuovere il riutilizzo di materiali e risorse. È tua responsabilità smaltire il dispositivo separatamente dai rifiuti domestici quando non è più utilizzabile.Guida utente stampata.

Wave_1_US_user_guide_V7_F.pdf

  • Questo dispositivo è conforme alla Parte 15 delle norme FCC.

  • Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

  • Il produttore non è responsabile per eventuali interferenze radio o TV causate da modifiche o cambiamenti non autorizzati a questo apparecchio. Tali modifiche o cambiamenti potrebbero annullare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.

  • Questo apparecchio è stato testato e risulta conforme ai limiti per un dispositivo digitale di Classe B, secondo la parte 15 delle norme FCC. Questi limiti sono stati stabiliti per fornire una ragionevole protezione contro interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere verificate spegnendo e riaccendendo l'apparecchio, si consiglia all'utente di cercare di correggere l'interferenza adottando una o più delle seguenti misure:

    • Reindirizza o sposta l'antenna ricevente.

    • Aumenta la distanza tra l'apparecchiatura e il ricevitore.

    • Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

    • Consultare il rivenditore o un tecnico esperto di radio/TV per assistenza.

  • Dichiarazione sull'esposizione alle RF:

    • Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle RF. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza restrizioni.


Smaltimento e riciclaggio

Questo si riferisce ai rifiuti di apparecchiature elettriche ed elettroniche. È applicabile negli Stati Uniti e in altri paesi per raccogliere i rifiuti separatamente.

Questo simbolo sul prodotto o nella documentazione allegata indica che il prodotto non deve essere smaltito nei rifiuti domestici quotidiani. Shelly Wave 1 deve essere riciclato per evitare possibili danni all'ambiente o alla salute umana derivanti da uno smaltimento incontrollato e per promuovere il riutilizzo di materiali e risorse. È tua responsabilità smaltire il dispositivo separatamente dai rifiuti domestici generici quando non è più utilizzabile.

Guida utente stampata

Wave_1_US_user_guide_V7_F.pdf
