• OTA - Aggiornamento firmware Over-The-Air.

• FW - Firmware

• ZAF - Protocollo Z-Wave® protocol

• NIF - Node Information Frame; il frame inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare le capacità del dispositivo al gateway, così che possa adattare le sue funzionalità operative.

• CC - Command Class (centro di interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Command Class includono le loro firme durante l'invio dei dati per permettere il riconoscimento del processo che invia i dati al dispositivo di destinazione.

• Interruttore - Un interruttore a levetta o bistabile.

• Pulsante - Un interruttore momentaneo o monostabile.

• Interruttore/pulsante - Può essere un interruttore o un pulsante.

• Doppia pressione - Se il ritardo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, viene interpretato come doppia pressione.

• Gateway (GW) - Un gateway Z-Wave®, anche chiamato controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.

• Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo alimentati a rete) possono agire da ripetitori per estendere la rete.

• Rete a lunga distanza - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

• Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, usato per varie funzioni come aggiunta (inclusione), rimozione (esclusione), reset alle impostazioni di fabbrica e per accendere/spegnere l'uscita di potenza (valido solo per Wave Plugs). Il termine "pulsante S" è usato in questo documento.

• Dispositivo - In questo documento, il termine “Dispositivo” si riferisce al dispositivo Shelly Wave oggetto di questa guida.

• Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

• ID nodo - L'ID nodo Z-Wave è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ogni dispositivo in una rete Z-Wave, permettendo alla rete di identificare e comunicare con quel dispositivo.ID HOME - L'ID Home Z-Wave è un identificatore univoco assegnato a ogni rete Z-Wave e a ogni dispositivo in quella rete. Distingue la tua rete Z-Wave da altre reti e garantisce che i dispositivi Z-Wave comunichino solo con dispositivi nella propria rete.

• Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. I termini incluso, aggiunto, ecc. sono usati a questo proposito.

• Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. I termini escluso, rimosso, ecc. sono usati a questo proposito.

• Reset di fabbrica - Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'ID HOME e l'ID NODO assegnati al dispositivo saranno cancellati. Usare questa procedura solo se il gateway è assente o non funzionante.Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, dimmerazione, ecc.) sia durante l'uso attivo sia in standby ma ancora alimentato.

• SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave sul dispositivo con un gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

• DEVE - DEVE essere implementato

• OPZIONALE - implementarlo se tempo/budget lo permettono

• Associazioni - Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella rete Z-Wave senza bisogno del gateway Z-Wave.

• Ciclo di alimentazione - Riavvio del dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

• Tenda - Si riferisce a qualsiasi tipo di trattamento per finestre, come persiane veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, persiane veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

• Consumo di potenza (W) - si riferisce alla velocità con cui l'energia è consumata o utilizzata da un dispositivo o sistema elettrico. È misurato in watt (W).

• Consumo di energia (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un periodo di tempo specifico. È misurato in kilowattora (kWh).

• Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Quando non c'è spazio sufficiente per scrivere il codice d'ordine, si usa l'abbreviazione PN. Il PN è scritto sull'etichetta DSK su ogni dispositivo.

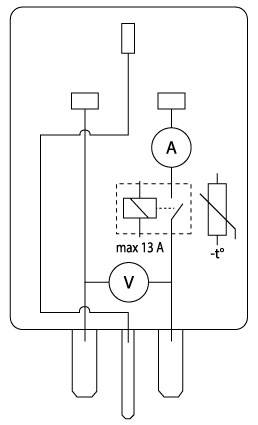

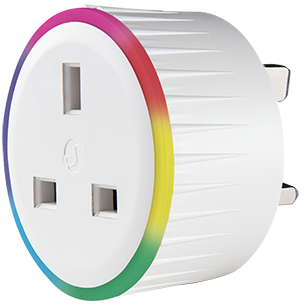

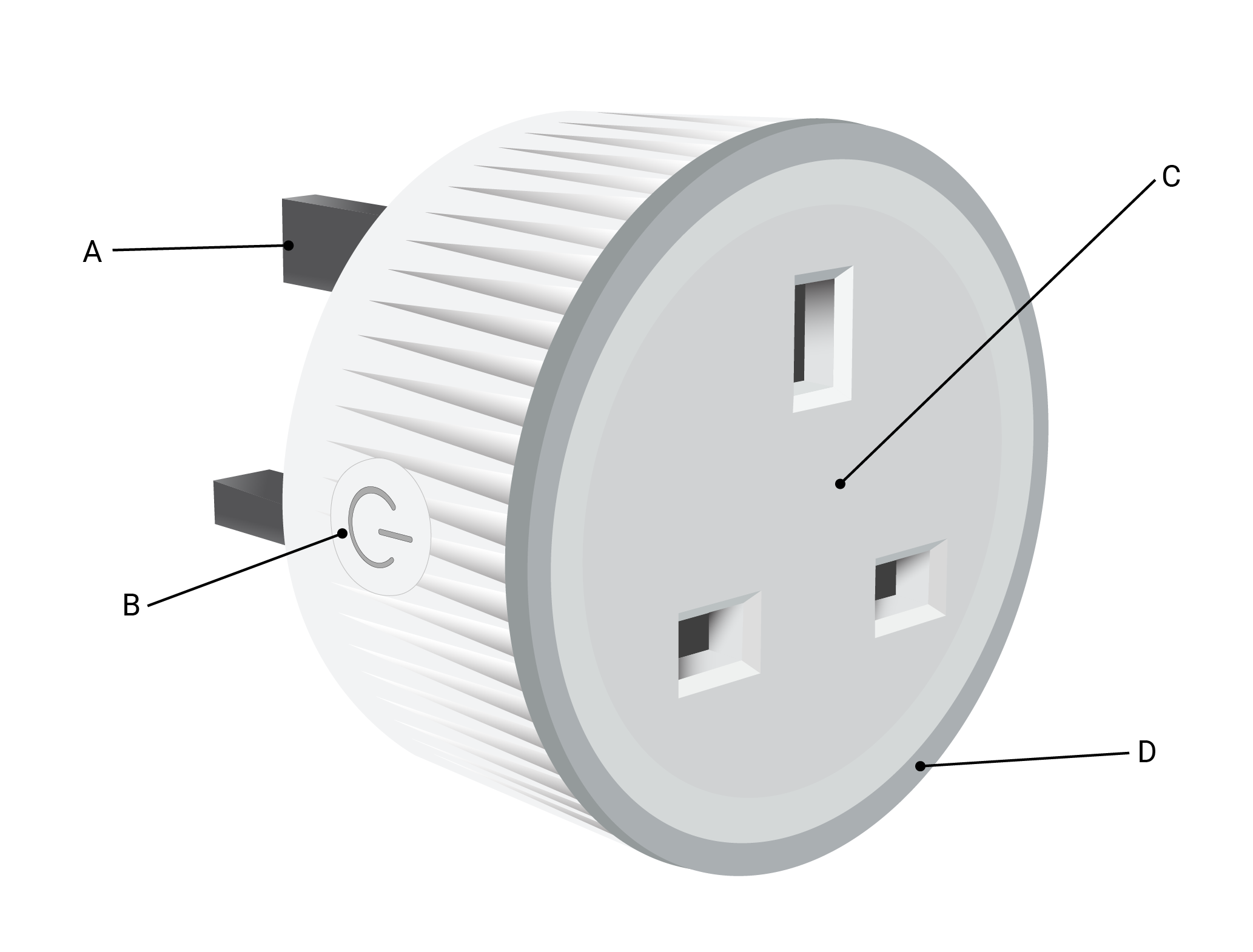

• Descrizione breveIl dispositivo è una presa intelligente con misurazione della potenza e protezione da surriscaldamento, che consente il controllo remoto degli apparecchi elettrici tramite telefono, tablet, PC o sistema di automazione domestica.

• Casi d'usoClicca per mostrare/nascondere

• Monitora e controlla facilmente tutti gli apparecchi collegati con pochi clic sul telefono. Se il dispositivo è connesso al gateway, può spegnere automaticamente qualsiasi dispositivo dimenticato dopo un'ora per risparmiare energia.
  Esempio: ferro da stiro, piccoli forni, radiatori elettrici
  Evita sprechi di energia automatizzando i tuoi apparecchi elettrici:

• Automatizza gli apparecchi in ufficio non usati di notte o nel weekend aggiungendo semplicemente il dispositivo al gateway. Ora puoi impostare orari intelligenti che spegneranno l'alimentazione di tutti gli apparecchi inutilizzati tra le 19:00 e le 7:00 nei giorni feriali e tra le 19:00 del venerdì e le 7:00 del lunedì. In questo modo dimezzerai il consumo energetico di questi dispositivi, ottimizzando significativamente il costo energetico mensile.
  Esempio: usando orari, automatizza piccoli forni, radiatori elettrici, riscaldatori IR
  Luce notturna leggermente attenuata per il comfort dei bambini:

• Ora puoi impostare il colore e il livello di luminosità dell'indicazione LED del dispositivo e usarlo come luce soffusa per la cameretta dei bambini di notte.
  Funzioni base:
  SmartStart

• Associazioni
  Funzionamento come ripetitore Z-Wave

Ripristino dopo interruzione di corrente

Il ripristino dopo interruzione di alimentazione richiede almeno 15 secondi. In caso di interruzione, il dispositivo riporterà l'uscita O (O1) allo stato definito dal valore del parametro n. 17 dopo il ripristino dell'alimentazione.

• Riavvio remoto del dispositivo

• Il riavvio remoto del dispositivo può essere effettuato tramite il parametro n. 117

Misurazione del consumo di potenza

Misura il consumo di potenza (W) di tutti i carichi collegati. I valori misurati sono inviati al gateway secondo le impostazioni dei parametri n. 36 e 39.

Misurazione del consumo di energia

Memorizzazione e reset dei kWh

I kWh possono essere resettati tramite:

Command class Z-Wave

Non è possibile resettare i kWh con il pulsante S. L'OTA non influisce sul valore memorizzato dei kWh, che rimane dopo l'aggiornamento firmware OTA.

Protocolli di comunicazione di sicurezza Z-Wave supportati

• Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

• Funzionamento come ripetitore Z-Wave

Il ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradandolo intorno a ostacoli e zone morte per garantire che il segnale raggiunga la destinazione prevista.

OTA - Aggiornamento firmware Over-The-Air

Versione firmwareLa versione firmware è memorizzata nel dispositivo, anche se aggiornata via OTA. La versione firmware può essere letta dal gateway.

Numero di serie del dispositivoIl numero di serie del dispositivo è memorizzato nel dispositivo dopo il test in produzione. Può essere letto dal gateway.

Numero di parte del dispositivo (PN)

Applicazioni principali

MDU (unità abitative multiple - appartamenti, condomini, hotel, ecc.)

invierà un report di notifica al gateway (surriscaldamento rilevato)

i LED reagiranno come specificato sopra (controlla il modo di lampeggio LED per surriscaldamento rilevato)

• Descrizione aggiuntiva nel capitolo

• Notifica per surriscaldamento rilevato.

• Protezione da sovracorrente

Il dispositivo ha protezione interna da sovracorrente. Se la corrente supera 13A+10% (corrente massima di commutazione +10%) per più di 5s, il dispositivo:

spegnerà la propria uscitainvierà un report di notifica al gateway (sovracorrente rilevata)

i LED reagiranno come specificato sopra (controlla il modo di lampeggio LED per sovracorrente rilevata)

• Descrizione aggiuntiva nel capitolo

• Notifica per sovracorrente rilevata.

• Protezione da sovratensione

Il dispositivo ha protezione interna da sovratensione. Valida per tensione di alimentazione standard 230 V AC. Se la tensione supera 240 V AC+15% (278 V AC) per più di 5s, il dispositivo:

spegnerà la propria uscitainvierà un report di notifica al gateway (sovratensione rilevata)

i LED reagiranno come specificato sopra (controlla il modo di lampeggio LED per sovratensione rilevata)

• Descrizione aggiuntiva nel capitolo

• Notifica per sovratensione rilevata.

• Tipi di carico supportati

Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)Induttivo (driver LED, trasformatori, ventilatori, frigoriferi, condizionatori)

Durante l'avvio del modulo, il LED lampeggia in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

• Stato LED modalità normale: la modalità normale è definita da una funzione stabile del dispositivo che può durare indefinitamente.

• Tipo LED: RGB dimmerabile

• Modalità normale

• Rimosso/Escluso

Il LED lampeggia

in modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Aggiunto/Incluso

Il LED lampeggia verde in modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Relè acceso e consumo di potenza 0W (nessun consumo)

Il LED è verde fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Relè acceso e consumo di potenza tra >0W e 85% del carico massimo

Il LED è giallo fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Relè acceso e consumo di potenza >85% del carico massimo

Il LED è rosso fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Impostazioni in corso

Reset di fabbrica e riavvioDurante il reset di fabbrica, il LED diventa verde

blu

e rosso lampeggiano 0,1s acceso / 0,1s spento per circa 2 secondi. Aggiunta / RimozioneDurante l'aggiunta o la rimozione, il LED lampeggia blu in modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggia blu e

rosso

in modalità 2.Controllo alimentazione AC o DCDurante il controllo dell'alimentazione, il LED lampeggia blu e

rosso

in modalità 5.Modalità impostazioni con pulsante SMenu Aggiunta / Rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)Quando il menu è selezionato, il LED è blu

per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - durante la pressione del pulsante S - processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)

Durante l'esecuzione del menu, il LED lampeggia blu in modalità 3.

Menu reset di fabbrica selezionato

Quando il menu è selezionato, il LED è rosso per un massimo di 10 secondi.

Reset di fabbrica - durante la pressione del pulsante S - processo di reset selezionato

Durante l'esecuzione del menu, il LED lampeggia rosso in modalità 3.

Modalità allarme

Sovracorrente rilevata OIl LED lampeggia rosso

in modalità 4

Modalità 4 / 1x LED 0,2s acceso / 0,2s spento + 2s spento sequenza ripetuta

Surriscaldamento rilevato Il LED lampeggia rosso

Modalità 4 / 2x (LED 0,2s acceso / 0,2s spento) + 2s spento sequenza ripetuta

Guasto alimentazione (frequenza alimentazione 230 V AC o guasto tensione 24 V DC)Il LED lampeggia rosso

Modalità 4 / 3x (LED 0,2s acceso / 0,2s spento) + 2s spento sequenza ripetuta

Sovratensione rilevataIl LED lampeggia rosso

Modalità 4 / 7x (LED 0,2s acceso / 0,2s spento) + 2s spento sequenza ripetuta

Modalità lampeggio LEDClicca per vedere le modalità di lampeggio LEDModalità lampeggio LED

Nota!

In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che chiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.

IMPORTANTE: Il codice PIN non deve essere perso.

Aggiunta SmartStart (inclusione)I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che fornisce inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.Collega il dispositivo a una fonte di alimentazione.

Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®. Aggiunta (inclusione) con il pulsante S (*non disponibile per inclusione Long Range)
Collega il dispositivo a una fonte di alimentazione.

Verifica che il LED blu lampeggi in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

Abilita la modalità aggiunta/rimozione sul gateway.

1. Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

2. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.

3. Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

4. Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

5. Nota!

6. In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

1. Nota!

2. Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

3. Rimozione (esclusione) con il pulsante S

4. Collega il dispositivo a una fonte di alimentazione.

5. Verifica che il LED verde lampeggi in modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

6. Abilita la modalità aggiunta/rimozione sul gateway.

7. Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento. Il LED blu lampeggerà in modalità 2 durante il processo di rimozione.

Il LED blu lampeggerà in modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

Nota! In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Reset di fabbrica

1. Reset di fabbrica generale

2. Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'ID HOME e l'ID NODO assegnati al dispositivo saranno cancellati. Usare questa procedura solo se il gateway è assente o non funzionante.

3. Reset di fabbrica con il pulsante S

4. Nota!

5. Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

6. Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

7. Premi più volte il pulsante S finché il LED diventa rosso fisso.

Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica. Durante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso iniziano a lampeggiare in modalità 3 per circa 2 secondi.

Il LED blu lampeggerà in modalità 1 se il reset di fabbrica ha successo.

Reset di fabbrica remoto con parametro tramite gateway

Il reset di fabbrica può essere effettuato da remoto con le impostazioni nel parametro n. 120.

Sicurezza Z-Wave® e chiave specifica del dispositivo (DSK)

Clicca per informazioni su Sicurezza e DSKIl dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal forte protocollo di crittografia AES 128, che rende Z-Wave® la piattaforma di sicurezza IoT più sicura. Per sfruttare appieno il prodotto e la funzione Sicurezza 2, è necessario un gateway Z-Wave® abilitato a Sicurezza 2.

1. Controllo autenticato

2. DSK fuori banda per aggiunta (inclusione)

3. Può essere usato dalla maggior parte delle implementazioni

4. Il dispositivo supporta anche l'aggiunta Sicurezza 2 autenticata, non autenticata e non sicura.

5. Nota

! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della chiave specifica del dispositivo Z-Wave® (DSK). Puoi trovarlo sull'etichetta sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta Z-Wave® DSK dal dispositivo. Come misura di backup, usa l'etichetta nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Il DSK può essere usato per autenticazione fuori banda (OOB).

Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo.

• Impostazione parametri

• Clicca per vedere alcuni dettagli

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato on/off viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Il dispositivo salva l'ultimo stato on/off e lo ripristina dopo un'interruzione di corrente

1 - Il dispositivo non salva lo stato on/off e non lo ripristina dopo un'interruzione di corrente, rimane spento

• NOTA: Questa funzionalità non si applica quando il parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto OFF disabilitato

1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta unità timer su s o ms per risoluzione O (O1) 100ms

• Parametro n. 20 - O (O1) Auto ON con timer

• Se il carico O (O1) è spento, puoi programmare l'accensione automatica dopo il periodo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando OFF, sia da remoto (gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto ON disabilitato

1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta unità timer su s o ms per risoluzione O (O1) 100ms

Parametro n. 23 - Tipo contatto O (O1) - NO/NC

• Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto può essere normalmente aperto (NO) o normalmente chiuso (NC).

• Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - NO

1 - NC

Logica relè:

• Par-NO/NC

• Comando (interruttore, Z-Wave…)

Stato uscita dispositivo

NO (0)

SPENTO

SPENTO (0 V)

NO (0)

• ACCESO

• ACCESO (230 V)

NC (1)

Valore predefinito: 50

Valori e descrizioni:

0 - report disabilitati

1-100 (1-100%) - variazione di potenza

NOTA: Quando il dispositivo riporta il consumo di potenza (W), riporterà automaticamente anche tensione (V) e corrente (A).

• NOTA: Indipendentemente dalla variazione percentuale del consumo, il report non sarà inviato più frequentemente di quanto definito dal parametro n. 39.

• Parametro n. 39 - Tempo minimo tra report (O) O1

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo report di potenza su O (O1) sia inviato al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

0 - report disabilitati

• 1-120 (1-120s) - intervallo report

• NOTA: Questo parametro è correlato al parametro n. 36.

NOTA: Impostare un valore inferiore a 30s può causare congestione della rete Z-Wave (risposta lenta del dispositivo e diminuzione della stabilità della rete).

Parametro n. 105 - Intensità segnalazione LED

In Wave 1, Wave 1PM e Wave 2PM, Plug US, Plug UK, questo parametro sarà implementato nel 2024. Determina l'intensità del LED sul dispositivo. Alcuni dispositivi hanno LED RGB e altri LED blu/rossi, ma tutti sono dimmerabili.

Dimensione valori: 1 Byte

Valore predefinito: 100

Valori e descrizioni: 0-100 (0-100%, ogni 1%)

Parametro n. 117 - Riavvio remoto dispositivo

• Questo parametro abilita il riavvio o reset del dispositivo senza intervento fisico. Usare solo per scopi di risoluzione problemi. Dopo il riavvio il parametro torna al valore predefinito.

• Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - funzione inattiva

1 - Riavvio remoto dispositivo

Parametro n. 120 - Reset di fabbrica

Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Nessuna azione

1 - Reset di fabbrica

• Dopo il reset, il valore del parametro viene automaticamente impostato a 0.

• Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

• · 0x00000000 - 0x7FFFFFFF

• Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Command Classes

Clicca per vedere le Command Class Z-Wave

ASSOCIATION_V2 [S0, S2]*

ASSOCIATION_GRP_INFO_V3 [S0, S2]*

BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*

CONFIGURATION_V4 [S0, S2]*

DEVICE_RESET_LOCALLY_V1 [S0, S2]*

FIRMWARE_UPDATE_MD_V5 [S0, S2]*

INDICATOR_V3 [S0, S2]*

1. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

2. NOTIFICATION_V8 [S0, S2]*

3. POWERLEVEL_V1 [S0, S2]*

4. SECURITY_V1

5. SECURITY_2_V1

6. SUPERVISION_V1

7. TRANSPORT_SERVICE_V2

8. VERSION_V3 [S0, S2]*

9. ZWAVEPLUS_INFO_V2

10. [S2]* Command Class Sicurezza S2

11. NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

12. Supporto Command Class Basic

13. COMMAND_CLASS_BASIC è mappato in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo Switch (O):

14. Switch (O) sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

15. Comando Basic ricevuto

16. Comando mappato (Switch binario)

17. Basic Set (0xFF)

18. Switch Binary Switch (0xFF)

19. Basic Set (0x00)

Switch Binary Switch (0x00)

Basic GET

Basic Report (Valore corrente, Valore target)

Supporto Command Class Indicator

Il dispositivo supporta la Command Class Indicator V3 (ID 0x50). Quando il dispositivo riceve un set indicatore, il LED lampeggia secondo l'indicatore ricevuto.

0

Command Class Notifiche

Clicca per vedere la Command Class Notifiche Z-Wave

Surriscaldamento rilevato

Commento

Surriscaldamento rilevato

Sovracorrente rilevata

Sovratensione rilevata

NOTIFICATION_REPORT : attivato su surriscaldamento
NOTIFICATION_REPORT : attivato su sovracorrente rilevata O (O1)
NOTIFICATION_REPORT : attivato su sovratensione rilevataMETER_REPORT : attivato dal consumo di potenza del carico (secondo le impostazioni dei parametri da n. 36 a 39)Dispositivo radice - Gruppo di associazione 2 (*non disponibile per inclusione Long Range)

Gruppo di associazione 2

Nodi consentiti: 9

1. Assegnato all'uscita O (O1) (usa la command class Basic).

2. Attivato da O (O1). Supporta le seguenti command class:

3. BASIC_SET : imposta stato On / Off sul dispositivo associato

4. Avvertenze e disclaimer

5. LEGGERE PRIMA DELL'USO

6. Questo documento contiene importanti informazioni tecniche e di sicurezza sul dispositivo, il suo uso sicuro e l'installazione.

7. Clicca per nascondere/mostrare

⚠ATTENZIONE! Usare il dispositivo solo con rete elettrica e apparecchi conformi a tutte le normative applicabili. Un cortocircuito nella rete o in un apparecchio collegato può danneggiarlo. ⚠ATTENZIONE! Non collegare il dispositivo ad apparecchi che superano il carico massimo indicato! ⚠ATTENZIONE! Non installare il dispositivo in luoghi dove può bagnarsi. ⚠ATTENZIONE! Non usare il dispositivo se danneggiato! ⚠ATTENZIONE! Non tentare di riparare o manutenere il dispositivo da soli! ⚠ATTENZIONE! Non manomettere il dispositivo

(qualsiasi alterazione o modifica è vietata).
⚠ATTENZIONE! Collegare il dispositivo solo come indicato in queste istruzioni. Qualsiasi altro metodo può causare danni e/o lesioni.
⚠ATTENZIONE! Non lasciare che i bambini giochino con il dispositivo, specialmente con il pulsante S. Tenere i dispositivi di controllo remoto Shelly Wave (smartphone, tablet, PC) lontano dai bambini. ⚠ATTENZIONE! Il prodotto è destinato solo ad uso interno. ⚠ATTENZIONE! Proteggere il prodotto da sporco e umidità! Non usare in ambienti umidi! ⚠ATTENZIONE! Prima di pulire il dispositivo spegnere l'apparecchio collegato premendo il pulsante S, scollegarlo e poi scollegare il dispositivo. Non pulire mai il dispositivo se è collegato alla rete!
⚠ATTENZIONE! Usare un panno morbido e umido per pulire il dispositivo.

• ⚠ATTENZIONE! Non usare detergenti aggressivi! ⚠ATTENZIONE! Non immergere il dispositivo né lavarlo sotto acqua corrente!

funzioni - report Gateway

Accensione/Spegnimento

W

kWh

V
