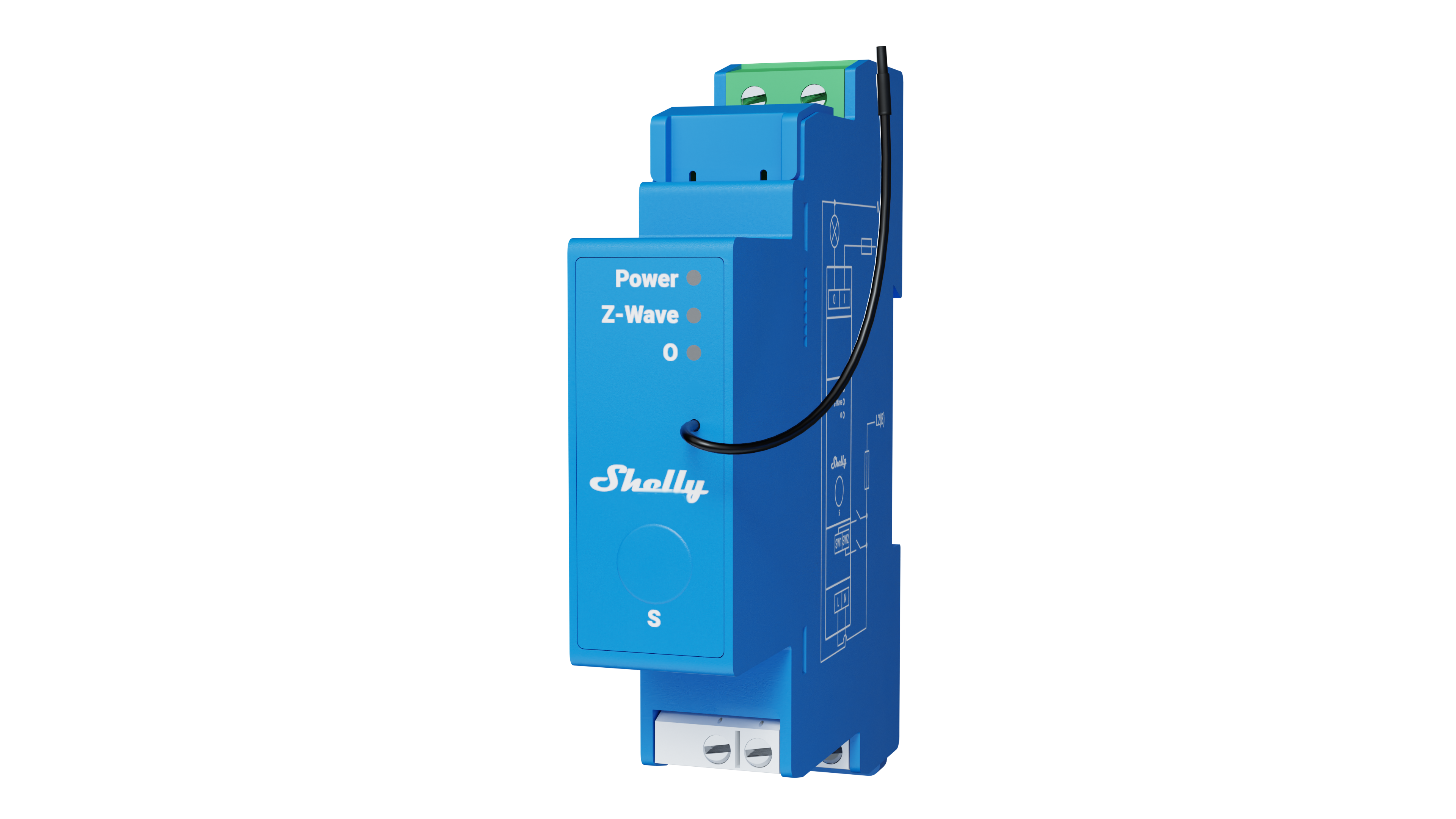

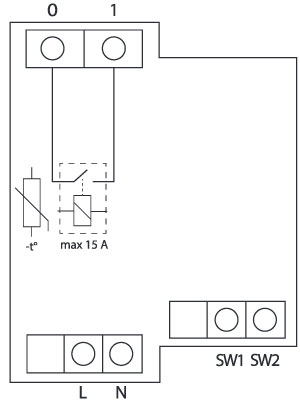

Shelly Wave Pro 1 US LR

• OTA - Aggiornamento firmware Over-The-Air.

• FW - Firmware

• ZAF - Z-Wave® protocollo

• NIF - Node Information Frame; il frame inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare le capacità del dispositivo al gateway, così che possa adattare la sua capacità operativa.

• CC - Command Class (centro dell'interoperabilità ZAF). I file/processi che determinano come i dati sono inviati e gestiti/ricevuti. Le Command Class includono le loro firme durante l'invio dei dati per permettere il riconoscimento di quale processo sta inviando dati al dispositivo di destinazione.

• Interruttore - Un interruttore a levetta o un interruttore bi-stabile.

• Pulsante - Un interruttore momentaneo o un interruttore monostabile.

• Interruttore/pulsante - Può essere un interruttore o un pulsante.

• Doppia pressione - Se il ritardo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come doppia pressione.

• Gateway (GW) - Un gateway Z-Wave®, anche chiamato controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.

• Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo alimentati a rete) possono agire da ripetitori per estendere la rete.

• Rete a lunga distanza - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

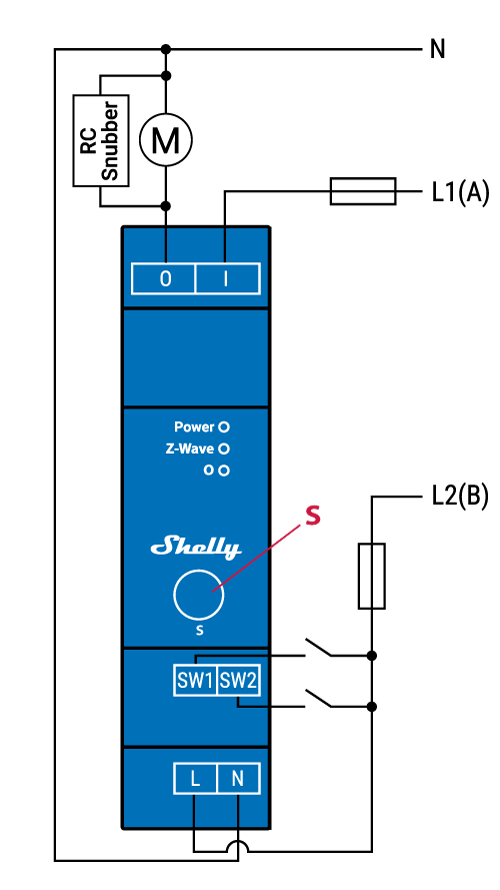

• Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, usato per varie funzioni come aggiunta (inclusione), rimozione (esclusione), reset del dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di potenza (valido solo per Wave Plugs). Il termine "pulsante S" è usato in questo documento.

• Dispositivo - In questo documento, il termine “Dispositivo” si riferisce al dispositivo Shelly Wave oggetto di questa guida.

• Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

• ID nodo - L'ID nodo Z-Wave è un identificatore unico assegnato all'aggiunta (inclusione) a ogni dispositivo in una rete Z-Wave, permettendo alla rete di identificare e comunicare con questo dispositivo.ID HOME - L'ID Home Z-Wave è un identificatore unico assegnato a ogni rete Z-Wave e a ogni dispositivo in quella rete. Distingue la tua rete Z-Wave da altre reti e garantisce che i dispositivi Z-Wave comunichino solo con dispositivi nella propria rete.

• Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono usate a questo proposito.

• Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono usate a questo proposito.

• Reset di fabbrica - Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'ID HOME e l'ID NODO assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni regolari (accensione/spegnimento, dimmerazione, ecc.) sia durante l'uso attivo sia in standby ma ancora alimentato.

• SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave sul dispositivo con un gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

• DEVE - DEVE essere implementato

• OPZIONALE - implementarlo se tempo/budget lo permettono

• Associazioni - Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella tua rete Z-Wave senza bisogno del gateway Z-Wave.

• Ciclo di alimentazione - Riavvio del dispositivo/accensione/spegnimento dell'alimentazione del dispositivo

• Tenda - Si riferisce a qualsiasi tipo di trattamento per finestre, come persiane veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, persiane veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

• Consumo di potenza (W) - si riferisce alla velocità con cui l'energia è consumata o utilizzata da un dispositivo o sistema elettrico. È misurato in watt (W).

• Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un periodo di tempo specifico. È misurato in kilowattora (kWh).

• Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Quando non c'è spazio sufficiente per scrivere il codice d'ordine, si usa l'abbreviazione PN. Il PN è scritto sull'etichetta DSK su ogni dispositivo.

• Serie Shelly Wave ProLa serie Shelly Wave Pro è una linea di dispositivi adatti per case, uffici, negozi al dettaglio, impianti di produzione e altri edifici. I dispositivi Pro sono montabili su guida DIN all'interno del quadro elettrico e sono altamente adatti per nuove costruzioni. Tutti i dispositivi Shelly Wave Pro possono essere controllati e monitorati tramite rete Z-Wave

• ®.

, ogni commutazione dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.

Cambia posizione dell'interruttore una volta:

Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave).

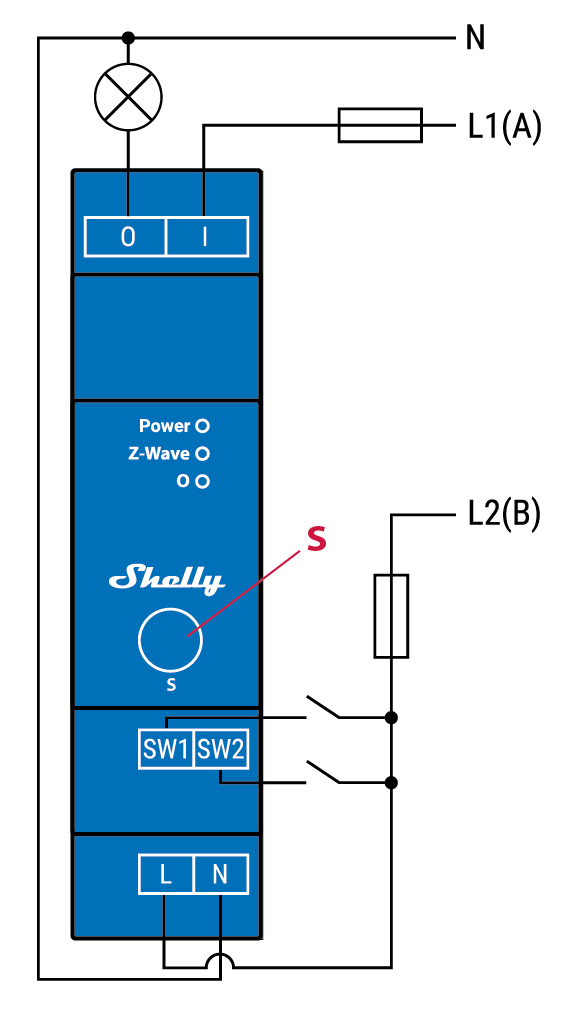

Interruttore-memory collegato al terminale di ingresso SW (SW1))Se SW (SW1) è configurato come interruttore-memory, allora:

• Commutazione a contatto chiuso interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

Commutazione a contatto aperto interruttore-memory:

Cambia lo stato dell'uscita O (O1) allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

• Pulsante collegato al terminale di ingresso SW (SW1)Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.

• Pressione singola: Cambia lo stato dell'uscita O (O1) all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

Doppia pressione

: Se il ritardo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come doppia pressione. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

• Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)

• Rilascia: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)

• Interruttore/pulsante collegato al terminale di ingresso SW2@a user

• controlla se le registrazioni riguardanti SW2 sono corretteSe SW2 è configurato come interruttore (default

, ogni cambiamento dello stato dell'interruttore invierà un comando di associazione ai dispositivi del gruppo 4 (on/off) o gruppo 5 SSLC (solo dispositivo root a canale singolo) in base alla posizione attuale dell'interruttore.

• (Vedi capitolo Associazione Z-Wave).Interruttore-memory collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore-memory, ogni cambiamento dello stato dell'interruttore invierà un comando di associazione al gruppo dispositivi 4 (on/off) o 5 (SSLC) (solo dispositivo root a canale singolo) secondo l'ultimo stato dell'interruttore memorizzato durante l'ultima perdita di alimentazione del modulo. (Vedi capitolo Associazione Z-Wave).)Pulsante collegato al terminale di ingresso SW2 Pressione singola

: Alterna tra comandi on/off, inviando un comando ai gruppi dispositivi 4 (on/off) o 5 (SSLC) (applicabile solo a dispositivi root a canale singolo).

Premi e tieni premuto:

Invia un comando di associazione per iniziare la regolazione del livello per i dispositivi nel gruppo 5 (SSLC) (solo dispositivi root a canale singolo). Consulta il capitolo Associazione Z-Wave per dettagli.

• Rilascia: Invia un comando di associazione per terminare la regolazione del livello per i dispositivi nel gruppo 5 (SSLC) (solo dispositivi root a canale singolo). Consulta il capitolo Associazione Z-Wave per dettagli.

• Accensione/Spegnimento carico collegato a O (O1)Carico collegato a O (O1)

• è possibile accendere/spegnere tramite:tramite comando Z-Wave

L'accensione automatica può essere abilitata con le impostazioni corrette dei Parametri n. 19 e 20.

premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato all'opposto premendo il pulsante S: Cambia lo stato del carico collegato all'opposto

• Funzionamento come ripetitore Z-Wave

• Il ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradandolo intorno a ostacoli e zone morte radio per assicurare che il segnale raggiunga le destinazioni previste.

• Ripristino dopo interruzione di corrente

• Il ripristino dopo interruzione di alimentazione richiede almeno 15 secondi. In caso di interruzione di alimentazione, il dispositivo riporterà l'uscita O (O1) allo stato definito dal valore del Parametro n. 17 dopo il ripristino dell'alimentazione.

OTA - Aggiornamento firmware Over-The-Air

OTA sta per Over-The-Air e si riferisce all'aggiornamento wireless del firmware ai dispositivi finali

Riavvio remoto del dispositivo

Il riavvio remoto del dispositivo può essere effettuato tramite il Parametro n. 117

Protocolli di comunicazione di sicurezza Z-Wave supportati

Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata

Versione FW

Numero di serie del dispositivo

Numero di parte del dispositivo (PN)

Applicazioni principali

MDU (unità abitative multiple - appartamenti, condomini, hotel, ecc.)

invia il rapporto di notifica al gateway (surriscaldamento rilevato)

i LED reagiscono come specificato sopra (vedi modalità lampeggio LED per surriscaldamento rilevato)

NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.

• Descrizione aggiuntiva nel capitolo

• Notifica per surriscaldamento rilevato.

• Tipi di carico supportati

Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)

modalità impostazioni

• (non valido per le prese). Una volta in modalità impostazioni, il passaggio a modalità normale avviene automaticamente dopo 10s.

• Se il LED non è in modalità allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il dispositivo, il LED si riattiva per 30 minuti.Durante l'avvio del modulo il LED lampeggia in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.Stato LED modalità normale: La modalità normale è definita da una funzione stabile del dispositivo che può durare indefinitamente.Tipo LED: RGB dimmerabile

• Modalità normale

• Rimosso/Escluso

Il LED lampeggia

in modalità 1 per 30 minuti dopo ogni ciclo di alimentazione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggia verde in modalità 1 per 30 minuti dopo ogni ciclo di alimentazione e 10 minuti dopo la pressione del pulsante S.

Impostazioni in corso

Reset di fabbrica e riavvioDurante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso lampeggiano 0,1s acceso / 0,1s spento per circa 2 secondi.Aggiunta / Rimozione

blu

in modalità 2.Aggiornamento firmware OTADurante l'aggiornamento OTA, il LED lampeggia blu e rosso in modalità 2.

Controllo alimentazione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggia blu e

rosso

in modalità 5.Modalità impostazioni con pulsante SMenu Aggiunta / Rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)Quando il menu è selezionato il LED sarà blu

, per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - durante la pressione del pulsante S - processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per inclusione Long Range)Quando il menu è in esecuzione il LED lampeggia blu in modalità 3.Menu reset di fabbrica selezionato

Quando il menu è selezionato il LED sarà

rosso

, per un massimo di 10 secondi.Menu reset di fabbrica - durante la pressione del pulsante S - processo di reset selezionatoQuando il menu è in esecuzione il LED lampeggia

rosso

in modalità 3.Modalità allarmeSurriscaldamento rilevato

Il LED lampeggia

rosso in modalità 4Modalità 4 / 2x (LED 0,2s acceso / 0,2s spento) + 2s spento sequenza ripetuta

LED di alimentazione

Tipo LED: RossoIl LED sarà rosso

fisso se l'alimentazione è collegata.

LED uscita (O, O1, O2, …)

Tipo LED: RossoIl LED sarà rosso

Modalità lampeggio LED

Clicca per vedere le modalità di lampeggio LED

Modalità lampeggio LEDModalità 1 0,5s acceso/2s spento

Modalità 2

0,5s acceso/0,5s spento

Modalità 30,1s acceso/0,1s spento Modalità 4

Controlla se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.

Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per inclusione Long Range)Collega il dispositivo a una fonte di alimentazione.Controlla se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.

Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®. Nota!
In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare alla modalità normale.

Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per inclusione Long Range)

Collega il dispositivo a una fonte di alimentazione.

1. Controlla se il LED blu lampeggia in modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

2. Abilita la modalità aggiunta/rimozione sul gateway.

3. Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o commutare l'interruttore on/off 3 volte.

4. Il LED blu lampeggerà in modalità 2 durante il processo di aggiunta.

5. Il LED verde lampeggerà in modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

6. *Modalità di apprendimento -

uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.

1. Rimozione del dispositivo da una rete Z-Wave® (esclusione)

2. Nota!

3. Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

4. Rimozione (esclusione) con il pulsante S

5. Collega il dispositivo a una fonte di alimentazione.

6. Controlla se il LED verde lampeggia in modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

7. Abilita la modalità aggiunta/rimozione sul gateway.

Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.

Il LED blu lampeggerà in modalità 2 durante il processo di rimozione.

1. Il LED blu lampeggerà in modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

2. Nota!

3. In modalità impostazioni, il dispositivo ha un timeout di 10s prima di tornare alla modalità normale.

4. Rimozione (esclusione) con un interruttore/pulsante

5. Collega il dispositivo a una fonte di alimentazione.

6. Controlla se il LED verde lampeggia in modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

Abilita la modalità aggiunta/rimozione sul gateway.Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o commutare l'interruttore on/off 3 volte.

Il LED blu lampeggerà in modalità 2 durante il processo di rimozione.

Il LED blu lampeggerà in modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®. Reset di fabbrica

Reset di fabbrica generale

1. Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'ID HOME e l'ID NODO assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.

2. Reset di fabbrica con il pulsante S

3. Nota!

4. Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

5. Per entrare in modalità impostazioni, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

6. Premi il pulsante S più volte finché il LED diventa rosso fisso.

7. Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.

Durante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso iniziano a lampeggiare in modalità 3 per circa 2 secondi. Il LED blu lampeggerà in modalità 1 se il reset di fabbrica è riuscito.

Reset di fabbrica con un interruttore/pulsante

1. Nota!

2. Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

3. Collega il dispositivo a una fonte di alimentazione.

4. Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o commutare l'interruttore on/off 5 volte.

5. Durante il reset di fabbrica, il LED diventa verde fisso per circa 1 secondo, poi i LED blu e rosso iniziano a lampeggiare in modalità 3 per circa 2 secondi.

6. Il LED blu lampeggerà in modalità 1 se il reset di fabbrica è riuscito.

Reset di fabbrica remoto con parametro tramite gateway

Il reset di fabbrica può essere effettuato da remoto con le impostazioni nel Parametro n. 120.

Sicurezza e Chiave Specifica del Dispositivo (DSK)

Clicca per informazioni su Sicurezza e DSK

Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal forte protocollo di crittografia AES 128, che rende S2 la piattaforma di sicurezza IoT (Internet of Things) più sicura. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.Controllo autenticato

1. DSK Out-Of-Band per aggiunta (inclusione)

2. Può essere usato dalla maggior parte delle implementazioni

3. Il dispositivo supporta anche l'aggiunta Sicurezza 2 Autenticata, Non autenticata e Non sicura.

4. Nota

5. ! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Puoi trovarlo sull'etichetta sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta Z-Wave® DSK dal dispositivo. Come misura di backup, usa l'etichetta nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta Z-Wave® DSK e codice QR (esempio) Un nodo che si unisce richiedendo di aderire alla classe di controllo accessi S2 o alla classe autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.

1. Il DSK può essere usato per autenticazione out-of-band (OOB).

2. Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.

3. Impostazione parametri

4. Clicca qui per vedere i parametri Z-Wave

Parametro n. 1 - Tipo interruttore SW (SW1)

Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).

Valori e descrizioni:

0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 2 - Tipo interruttore SW2

Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW2.Dimensione valore: 1 Byte

Valore predefinito: 2

Valori e descrizioni:

0 - interruttore momentaneo (pulsante),

1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Il dispositivo salva l'ultimo stato on/off e lo ripristina dopo un'interruzione di corrente

1 - Il dispositivo non salva lo stato on/off e non lo ripristina dopo un'interruzione di corrente, rimane spento

• NOTA: Questa funzionalità non si applica quando il Parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

• Parametro n. 19 - O (O1) Auto OFF con timer

• Se il carico O (O1) è ON, puoi programmare lo spegnimento automatico dopo il periodo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando ON, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto OFF disabilitato

1 - 32535 = 1 - 32535 secondi o millisecondi – vedi Parametro n. 25. Imposta unità timer su s o ms per risoluzione 100ms di O (O1)

• Parametro n. 20 - O (O1) Auto ON con timer

• Se il carico O (O1) è OFF, puoi programmare l'accensione automatica dopo il periodo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando OFF, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

• Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto ON disabilitato

1 - 32535 = 1 - 32535 secondi o millisecondi – vedi Parametro n. 25. Imposta unità timer su s o ms per risoluzione 100ms di O (O1)

Parametro n. 23 - Tipo contatto O (O1) - NO/NC

• Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto può essere normalmente aperto (NO) o normalmente chiuso (NC).

• Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - NO

1 - NC

Logica relè:

Par-NO/NC

• Comando (interruttore, Z-Wave…)

• Stato uscita dispositivo

NO (0)

SPENTO

SPENTO (0 V)

NO (0)

ACCESO

• ACCESO (230 V)

• NC (1)

SPENTO

ACCESO (230 V)

NC (1)

ACCESO

SPENTO (0 V)

• Parametro n. 25 - Imposta unità timer su s o ms per O (O1)

• Imposta le unità del timer in secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 Byte

1 - Riavvio remoto dispositivo

Parametro n. 120 - Reset di fabbrica

Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte

• Valore predefinito: 0

• Valori e descrizioni:

0 - Nessuna azione

1 - Reset di fabbrica

Dopo il reset, il valore del parametro è automaticamente impostato a 0.

Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

• · 0x00000000 - 0x7FFFFFFF

• Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

• · 0x00000000 - 0x7FFFFFFF

• Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valori: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Classi di comando

Clicca per vedere le classi di comando Z-Wave

ASSOCIATION_V2 [S0, S2]*

ASSOCIATION_GRP_INFO_V3 [S0, S2]*

BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*

CONFIGURATION_V4 [S0, S2]*

DEVICE_RESET_LOCALLY_V1 [S0, S2]*

FIRMWARE_UPDATE_MD_V5 [S0, S2]*

INDICATOR_V3 [S0, S2]*

MANUFACTURER_SPECIFIC_V2 [S0, S2]*

MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

NOTIFICATION_V8 [S0, S2]*
POWERLEVEL_V1 [S0, S2]*

SECURITY_V1

SECURITY_2_V1

SUPERVISION_V1

TRANSPORT_SERVICE_V2

1. [S2]* Classe di comando Sicurezza S2

2. NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

3. Supporto della classe di comando Basic

4. COMMAND_CLASS_BASIC è mappata in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo Switch (O):

5. Lo switch (O) sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

6. Comando base ricevuto

7. Comando mappato (Switch binario)

8. Basic Set (0xFF)

9. Switch Binary Switch (0xFF)

10. Basic Set (0x00)

11. Switch Binary Switch (0x00)

12. Basic GET

13. Basic Report (Valore corrente, Valore target)

14. Supporto della classe di comando Indicator

15. Il dispositivo supporta la classe di comando Indicator V3 (ID 0x50). Quando il dispositivo riceve un set indicator, il LED lampeggia secondo il set ricevuto.

16. Vedi capitolo Segnalazione LED.

17. Classe di comando Notifiche

18. Clicca per vedere la classe di comando Notifiche Z-Wave

Surriscaldamento rilevato

Commento

Surriscaldamento rilevato

Nome tipo notifica Z-Wave

Allarme calore

Nome notifica Z-Wave - Versione

V2

Segnalazione LED

Sì

Gruppo di associazione 3
Nodi consentiti: 9
Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW (SW1).Si consiglia di usare pulsanti per questa associazione. Supporta le seguenti classi di comando:SWITCH_MULTILEVEL_START_LEVEL_CHANGE : inizia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)

SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)

Dispositivo root - Gruppo di associazione 4 (*non disponibile per inclusione Long Range)

1. Gruppo di associazione 4

2. Nodi consentiti: 9

3. Assegnato all'interruttore collegato al terminale SW2 (usa la classe di comando Basic).

4. Attivato da SW2. Supporta le seguenti classi di comando:

BASIC_SET : imposta stato On / Off sul dispositivo associato

Dispositivo root - Gruppo di associazione 5 (*non disponibile per inclusione Long Range)
Gruppo di associazione 5
Nodi consentiti: 9
Assegnato all'interruttore collegato al terminale SW2 (usa la classe di comando Switch Multilevel). Attivato da SW2.

• Si consiglia di usare pulsanti per questa associazione. Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : inizia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)

SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Avvertenze e precauzioni
LEGGERE PRIMA DELL'USO

Questo documento contiene importanti informazioni tecniche e di sicurezza sul dispositivo, sul suo uso sicuro e sull'installazione.

• Clicca per mostrare/nascondere

• ⚠ATTENZIONE! Rischio di scossa elettrica. Assicurarsi che dopo l'installazione del dispositivo, i suoi morsetti a vite non siano accessibili agli utenti e siano protetti da cortocircuiti accidentali!

⚠ATTENZIONE! L'uso del pulsante di servizio deve essere gestito da un installatore professionista. Rischio di scossa elettrica.

⚠CAUTELA! Pericolo di folgorazione. Il montaggio/installazione del dispositivo alla rete elettrica deve essere eseguito con cautela da un elettricista qualificato. ⚠CAUTELA! Pericolo di folgorazione. Ogni modifica ai collegamenti deve essere effettuata dopo aver verificato l'assenza di tensione sui morsetti del dispositivo.⚠CAUTELA! Usare il dispositivo solo con rete elettrica e apparecchi che rispettano tutte le normative applicabili. Un cortocircuito nella rete o in un apparecchio collegato può danneggiarlo.⚠CAUTELA! Non collegare il dispositivo ad apparecchi che superano il carico massimo indicato!⚠CAUTELA! Lasciare almeno 10 mm di spazio intorno a ogni dispositivo Pro se si prevedono correnti superiori a 5 A per canale.⚠CAUTELA! Collegare il dispositivo solo come mostrato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠CAUTELA! Non installare il dispositivo dove può bagnarsi.⚠CAUTELA! Non usare il dispositivo se è danneggiato!⚠CAUTELA! Non tentare di riparare o manutenere il dispositivo da soli!⚠CAUTELA! Non interferire con il dispositivo
(qualsiasi alterazione o modifica del dispositivo è proibita).⚠CAUTELA! Prima di iniziare il montaggio/installazione del dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro morsetti. Questo può essere fatto con un tester di tensione o multimetro. Quando si è certi che non c'è tensione, si può procedere al collegamento dei fili.⚠CAUTELA! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al dispositivo. Tenere i dispositivi di controllo remoto Shelly Wave (smartphone, tablet, PC) lontano dai bambini.⚠CAUTELA! Non modificare l'antenna (l'antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici che possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il dispositivo usando cavi monofilo solidi con resistenza termica all'isolamento aumentata, non inferiore a PVC T105°C (221°F).
⚠RACCOMANDAZIONE: Per apparecchi induttivi che causano picchi di tensione durante l'accensione/spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, collegare un RC snubber (0.1 µF / 100 Ω / 1/2 W / 600 VAC) in parallelo all'apparecchio.
Avvertenza importante Z-Wave®

• La comunicazione wireless Z-Wave® potrebbe non essere sempre affidabile al 100%. Questo dispositivo non dovrebbe essere usato in situazioni in cui la vita e/o beni sono dipendenti esclusivamente dal suo funzionamento. Se il dispositivo non è riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di dispositivo e assicurarsi che il gateway supporti dispositivi multi-canale Z-Wave Plus® e la capacità Z-Wave® Long Range in caso di dispositivi Long Range.

Risoluzione problemi

Per assistenza visita il nostro portale di supporto:
Supporto
Compatibilità

Wave Pro 1

• funzioni - report

• Gateway

Fibaro HC 3 / motore Z-Wave 3

Homey

Homee Cube Gen 7 Homee Cube Gen 5

❌
