• OTA - Aggiornamento firmware Over-The-Air.

• FW - Firmware

• ZAF - Z-Wave® protocollo

• NIF - Frame di Informazione Nodo; il frame che viene inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del Dispositivo al gateway, in modo che possa adattare la propria capacità operativa.

• CC - Classe di Comando (elemento centrale dell'interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Classi di Comando includono le loro firme durante l'invio dei dati per consentire il riconoscimento di quale processo sta inviando i dati al dispositivo di destinazione.

• Interruttore - Un interruttore a levetta o un interruttore bistabile.

• Pulsante Un interruttore momentaneo o un interruttore monostabile.

• Interruttore/pulsante - Può essere un interruttore o un pulsante.

• Doppia pressione - Se l'intervallo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come una doppia pressione.

• Gateway (GW) - Uno Z-Wave® gateway, noto anche come Z-Wave® controller, Z-Wave® controller principale, Z-Wave® controller principale, o Z-Wave® hub, ecc., è un dispositivo che funge da hub centrale per Z-Wave® rete domestica intelligente. Il termine “gateway” è utilizzato in questo documento.

• Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo quelli alimentati dalla rete elettrica) possono funzionare come ripetitori per estendere la rete.

• Rete a lungo raggio - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

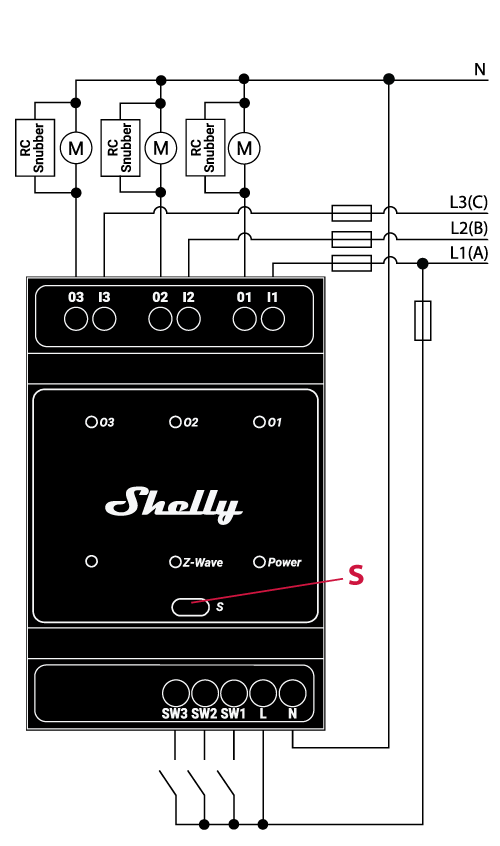

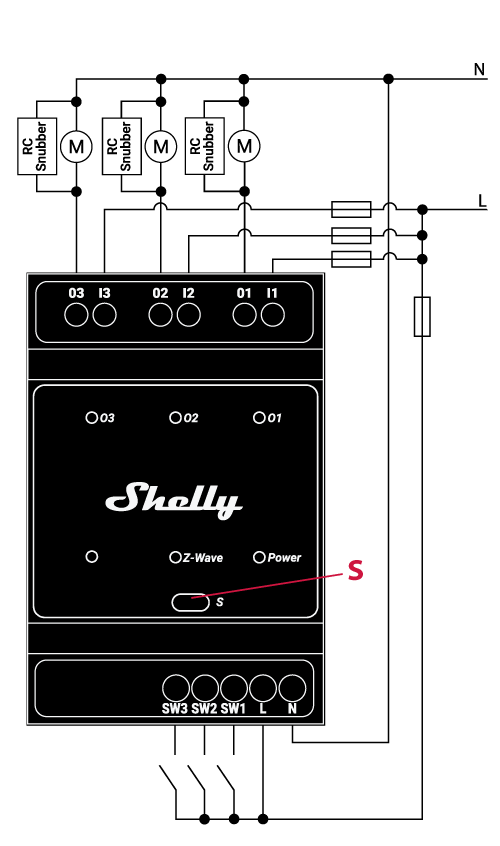

• Pulsante S - Lo Z-Wave® Pulsante di servizio, situato su Z-Wave® dispositivi e viene utilizzato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione), ripristinare il dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di alimentazione (valido solo per Wave Plugs). Il termine "Pulsante S" viene utilizzato in questo documento.

• Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Wave che è oggetto di questa guida.

• Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

• ID nodo - Lo Z-Wave ID nodo è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ciascun dispositivo in una rete Z-Wave, che consente alla rete di identificare e comunicare con questo dispositivo.

• ID CASA - Lo Z-Wave ID casa è un identificatore univoco assegnato a ciascuna rete Z-Wave e a ciascun dispositivo in quella rete. Distingue la tua rete Z-Wave dalle altre reti e garantisce che i tuoi dispositivi Z-Wave comunichino solo con i dispositivi della tua rete.

• Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

• Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

• Ripristino alle impostazioni di fabbrica - Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

• Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, regolazione dell'intensità luminosa, ecc.), sia durante l'uso attivo sia mentre è in modalità standby ma ancora alimentato.

• SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave presente sul dispositivo con un Gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

• DEVE - Deve essere implementato

• OPZIONALE - implementalo se il tempo/il budget lo permette

• Associazioni - Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

• Ciclo di accensione e spegnimento - Riavvia il dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

• Cieco - Si riferisce a qualsiasi tipo di copertura per finestre, come tende veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, tende veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

• Consumo energetico (W) - si riferisce alla velocità con cui l'energia viene consumata o utilizzata da un dispositivo o sistema elettrico. Si misura in watt (W).

• Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un determinato periodo di tempo. Si misura in kilowattora (kWh).

• Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Dove non c'è abbastanza spazio per scrivere il codice d'ordine, viene utilizzata l'abbreviazione PN. Il PN è riportato sull'etichetta DSK di ogni dispositivo.

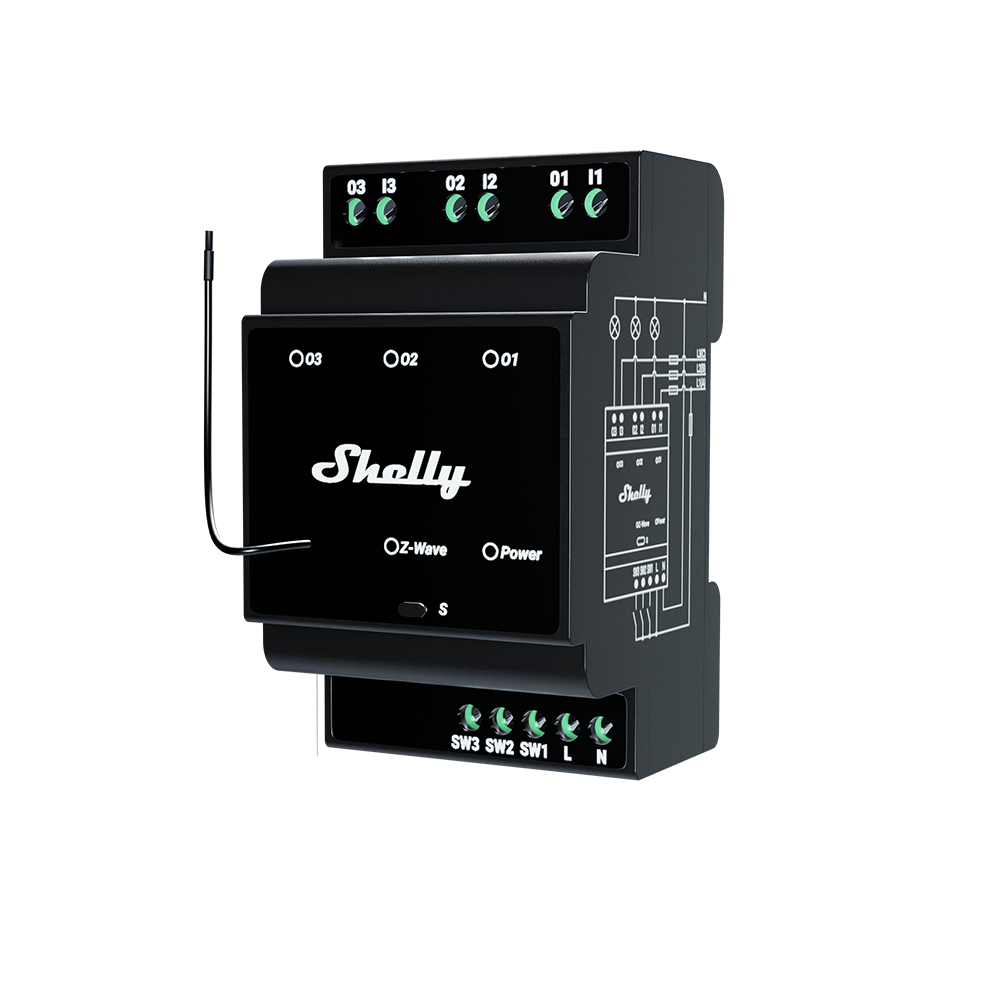

• Controllo remoto degli elettrodomestici: Accendi o spegni tre elettrodomestici elettrici indipendenti da remoto utilizzando il tuo telefono cellulare, tablet, PC o sistema di automazione domestica.

• Comodità connessa a Internet: Accedi e controlla i dispositivi da qualsiasi luogo con connettività internet, purché il Dispositivo sia collegato al Gateway con connessione internet.

• Domotica: Il dispositivo consente il controllo automatico degli elettrodomestici per un'esperienza più rilassante e piacevole.

🏠 Casi d'uso per l'automazione domestica

1. Controllo della luce

• Controllo remoto di luci standard (LED, a incandescenza, alogena).

• Imposta timer o programmi per le luci (ad esempio, luci del portico accese al tramonto).

• Utilizzare con sensori di movimento (ad esempio Shelly Wave Motion) per l'illuminazione basata sulla presenza.

2. Automazione della porta del garage

• Agisci come un attivatore intelligente per aprire/chiudere le porte del garage.

• Integra con assistenti vocali per un controllo senza mani.

3. Ventilazione per bagno, cucina e soggiorno

• Canale 1: Controllo della ventola del bagno con automazione basata sull'umidità.

• Canale 2: Termoventilatore per specchio o scaldasalviette con programmazione o attivazione tramite temperatura.

• Canale 3: Riscaldamento a pavimento con programmazione o attivazione tramite temperatura.

4. Commutazione tra riscaldatore o scaldasalviette

• Controlla scaldasalviette o riscaldatori elettrici.

• Programma l'operazione o collegala alle soglie di temperatura tramite sensori (come Shelly Wave H&T).

🏢 Applicazioni commerciali

1. Automazione dell'illuminazione in piccoli uffici o negozi

• Controlla le zone di illuminazione in base agli orari di apertura.

• Utilizzare con rilevatori di movimento (ad esempio Shelly Wave Motion) per il risparmio energetico.

2. Occupazione della sala riunioni

• Abilita o disabilita apparecchiature come proiettori in base all'occupazione (se è presente un sensore di occupazione).

3. Sistemi di Sicurezza e Accesso

• Sblocca cancelli o porte a distanza per le consegne.

4. Controllo del display o della segnaletica

• Canale 1: Illuminazione dell'insegna del negozio.

• Canale 2: TV promozionale o chiosco espositivo.

• Canale 3: Acquista illuminazione d'ambiente.

• Abilita la programmazione o il funzionamento attivato dal movimento.

🏭 Casi d'uso industriali/utility

1. Monitoraggio e controllo delle apparecchiature

• Riavviare router, modem o switch di rete.

2. Controllo a tre motori

• Controlla e monitora tre motori a basso carico (ad esempio, ventilatori, valvole, pompe).

• Utilizzare con sensori aggiuntivi per automatizzare in base alle condizioni ambientali (ad esempio, temperatura o livello dell'acqua).

Interruttore/pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita), ogni azionamento dell'interruttore cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc. Se l'SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita)ogni volta che si aziona l'interruttore, lo stato dell'uscita O (O1) passerà allo stato opposto: acceso, spento, acceso, ecc.

• Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (stato O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave).

Memoria di commutazione collegata al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come switch-memoria, allora:

• Passaggio al contatto di chiusura switch-memory: Cambia lo stato dell'uscita O (O1) in stato On e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)

• Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O (O1) allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato di uscita O (O1) in quello opposto - ON, OFF, ON, ecc.

• Pressione singola: Cambia lo stato dell'uscita O (O1) al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)

• Doppio tocco: Se l'intervallo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come una doppia pressione. Invia il comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)

• Premi e tieni premuto: Invia il comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)

• Rilascia: Invia il comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)

Interruttore/pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc. Se SW2 è configurato come pulsante nelle impostazioni del Dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore (impostazione predefinita), ogni volta che si aziona l'interruttore, lo stato di uscita O2 cambierà nello stato opposto - ACCESO, SPENTO, ACCESO, ecc.

• Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O2 al suo opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave).

Memoria dell'interruttore collegata al terminale di ingresso SW2

Se il SW2 è configurato come switch-memory, allora:

• Passaggio al contatto di chiusura switch-memory: Cambia lo stato dell'uscita O2 allo stato On e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

• Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O2 allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O2 in quello opposto - ON, OFF, ON, ecc.

• Pressione singola: Cambia lo stato dell'uscita O2 al suo opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

• Doppio tocco: Se l'intervallo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come una doppia pressione. Invia il comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave)

• Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo associato 4 (vedi capitolo Associazione Z-Wave)

• Rilascia: Invia il comando ai dispositivi associati nel gruppo associato 5 (consulta il capitolo Associazione Z-Wave)

Interruttore/pulsante collegato al terminale di ingresso SW3

Se SW3 è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O3 nello stato opposto - acceso, spento, acceso, ecc. Se SW3 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O3 nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW3

Se SW3 è configurato come interruttore (impostazione predefinita)ogni volta che si aziona l'interruttore, lo stato di uscita O3 cambierà nello stato opposto - ACCESO, SPENTO, ACCESO, ecc.

• Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O3 al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

Memoria switch collegata al terminale di ingresso SW3

Se SW3 è configurato come memoria di commutazione, allora:

• Passaggio al contatto di chiusura switch-memory: Cambia lo stato dell'uscita O3 allo stato On e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

• Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O3 allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW3

Se SW3 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato di uscita O3 in quello opposto - ON, OFF, ON, ecc.

• Pressione singola: Cambia lo stato dell'uscita O3 al suo opposto e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave)

• Doppio tocco: Se l'intervallo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come una doppia pressione. Invia il comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave)

• Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo associato 6 (vedi capitolo Associazione Z-Wave)

• Rilascia: Invia comando ai dispositivi associati nel gruppo associato 7 (vedi capitolo Associazione Z-Wave)

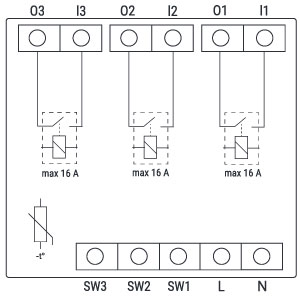

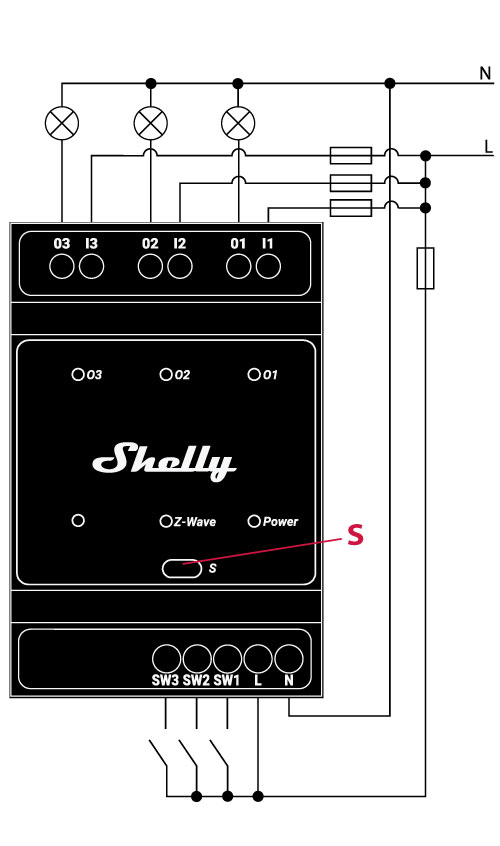

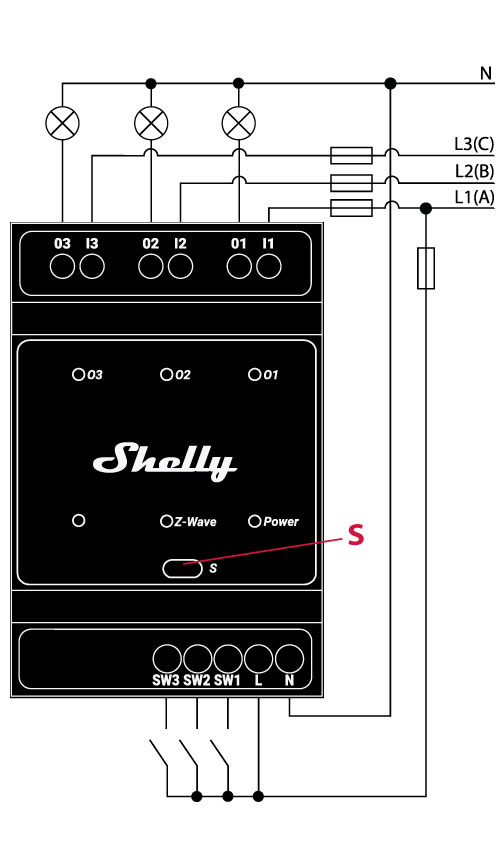

Accensione/Spegnimento del carico collegato a O (O1)

Carico collegato a O (O1) è possibile accendere/spegnere tramite:

• tramite comando Z-Wave

• La commutazione automatica può essere abilitata impostando correttamente i Parametri n. 19 e 20.

• premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato a quello opposto

Accensione/Spegnimento del carico collegato a O2

Carico collegato a O2 è possibile accendere/spegnere tramite:

• tramite comando Z-Wave

• La commutazione automatica può essere abilitata impostando correttamente i Parametri n. 21 e 22.

• premendo l'interruttore/pulsante SW2: Cambia lo stato del carico collegato a quello opposto

Accensione/Spegnimento del carico collegato a O3

Carico collegato a O3 è possibile accendere/spegnere tramite:

• tramite comando Z-Wave

• La commutazione automatica può essere abilitata impostando correttamente i Parametri n. 29 e 30.

• premendo l'interruttore/pulsante SW3: Cambia lo stato del carico collegato a quello opposto

Ripristina dopo un'interruzione di corrente

Il ripristino dopo un'interruzione dell'alimentazione richiede meno di 1 secondo. In caso di interruzione dell'alimentazione, il Dispositivo riporterà l'uscita O (O1) allo stato definito dal valore del Parametro n. 17 dopo il ripristino dell'alimentazione. In caso di interruzione dell'alimentazione, il Dispositivo riporterà l'uscita O2 allo stato definito dal valore del Parametro n. 18 dopo il ripristino dell'alimentazione.

Protocolli di comunicazione di sicurezza Z-Wave supportati

Sicurezza 0

Z-Wave S0 (Security 0) è una versione precedente del framework e del protocollo di sicurezza Z-Wave. Si tratta di una specifica di sicurezza di base progettata per offrire un certo livello di protezione ai dispositivi smart home Z-Wave, ma offre funzionalità di sicurezza meno avanzate rispetto al più recente Z-Wave S2.

Ecco alcune caratteristiche chiave della sicurezza Z-Wave S0:

• Crittografia AES-128: Come Z-Wave S2, anche Z-Wave S0 utilizza la crittografia AES-128 per cifrare i dati trasmessi tra i dispositivi.

• Chiave di rete: Z-Wave S0 utilizza una chiave di rete condivisa che viene preinstallata o configurata manualmente su tutti i dispositivi all'interno della rete Z-Wave. Questa chiave viene utilizzata per crittografare e decrittografare la comunicazione tra i dispositivi.

• Sicurezza limitata: Z-Wave S0 offre un livello base di sicurezza crittografando la comunicazione, ma è suscettibile a determinate vulnerabilità. Ad esempio, se un malintenzionato riesce a ottenere la chiave di rete, potrebbe decifrare la comunicazione e potenzialmente ottenere accesso non autorizzato alla rete.

È importante notare che la sicurezza Z-Wave S0 è stata sostituita dalla sicurezza Z-Wave S2, che offre funzionalità di sicurezza avanzate e una protezione più forte contro potenziali minacce. Sebbene Z-Wave S0 possa essere ancora supportato da alcuni dispositivi, è generalmente consigliato utilizzare Z-Wave S2 per una maggiore sicurezza nelle installazioni di smart home.

Sicurezza 2

Se il nodo supporta la Classe di Comando Security 2, DEVE richiedere almeno una delle seguenti Classi di Sicurezza:

• Classe di sicurezza controllo accessi S2 (vedi 3.7.6.2.1) Il gruppo S2-AccessControl è

non utilizzando una comunicazione più sicura rispetto a S2-Authenticated. La maggiore sicurezza deriva dalla segmentazione della rete, in modo che i dispositivi di controllo accessi siano accessibili solo dai controller che devono gestirli.

• Classe di sicurezza autenticata S2 (vedi 3.7.6.2.2) La sicurezza autenticata S2 di Z-Wave incorpora diverse misure di sicurezza per garantire una comunicazione sicura tra i dispositivi all'interno di una rete Z-Wave. Ecco alcune caratteristiche principali di Z-Wave S2:

Crittografia AES-128: Z-Wave S2 utilizza algoritmi di crittografia avanzati per proteggere la comunicazione tra i dispositivi.

Autenticazione: Z-Wave S2 introduce l'autenticazione obbligatoria dei nodi, garantendo che ogni dispositivo che si unisce alla rete venga autenticato prima di ottenere l'accesso. Questo impedisce ai dispositivi non autorizzati di prendere il controllo o accedere a informazioni sensibili all'interno della rete.

Scambio di chiavi Elliptic Curve Diffie-Hellman (ECDH): Z-Wave S2 utilizza lo scambio di chiavi ECDH per stabilire un canale di comunicazione sicuro tra i dispositivi. Questo metodo consente ai dispositivi di negoziare e concordare una chiave segreta condivisa senza trasmetterla sulla rete, garantendo che solo i dispositivi autorizzati possano stabilire connessioni sicure.

• Classe di sicurezza S2 non autenticata (vedi 3.7.6.2.3) La Command Class Security-2 (S2) di Z-Wave supporta molti ambiti applicativi. La classe S2-Non autenticata consente applicazioni sicure al livello più basso della scala di sicurezza offerta da S2.

Funziona come ripetitore Z-Wave

Il ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradando il segnale intorno agli ostacoli e alle zone morte radio per garantire che il segnale venga ricevuto nelle destinazioni previste.

OTA - aggiornamento firmware Over-The-Air

OTA sta per Over-The-Air e si riferisce all'aggiornamento wireless del firmware sui dispositivi finali

Versione FW

Numero di serie del dispositivo

Numero di parte del dispositivo (PN)

Protezione dal surriscaldamento

Il dispositivo dispone di una protezione interna contro il surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5 secondi, il dispositivo:

• spegni la propria uscita

• invia il Rapporto di Notifica al gateway (Surriscaldamento rilevato)

• le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Surriscaldamento rilevato)

NOTA: La protezione dal surriscaldamento è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di surriscaldamento rilevato.

Regole generali

• Il passaggio tra la modalità Normale e la modalità Impostazioni avviene tenendo premuto il pulsante S.

• LED solido significa che ti trovi nel Modalità impostazioni (questo non è valido per le Spine). Una volta in modalità impostazioni, il passaggio alla modalità normale avviene automaticamente dopo 10 secondi.

• Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il Dispositivo, il LED si riattiverà per 30 minuti.

• Durante l'avvio del modulo, il LED lampeggerà in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

Stato LED modalità normale: La modalità normale è definita da un funzionamento stabile del dispositivo che può essere mantenuto per un tempo indefinito.

Modalità normale

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso / 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo dell'alimentazione a tensione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato (*l'aggiunta non è disponibile per l'inclusione Long Range)

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.

Aggiunta / Rimozione menu - premendo il pulsante S - Processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.

Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.

Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

LED di alimentazione

Tipo LED: Rosso

Il LED sarà rosso fisso se l'alimentatore è collegato.

Uscita (O, O1, O2,…) LED

Tipo LED: Rosso

Il LED sarà rosso solido se il relè di uscita è chiuso.

Il protocollo Z-Wave® è una tecnologia di comunicazione interoperabile, wireless e basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura dello stato in ambienti residenziali e commerciali leggeri. Maturo, collaudato e ampiamente diffuso, Z-Wave® è di gran lunga il leader mondiale nel controllo wireless, offrendo prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.

L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come la retrocompatibilità, la sicurezza e l'affidabilità. Tutti i dispositivi Z-Wave® possono essere utilizzati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente dal marchio o dal produttore. Tutti i nodi alimentati dalla rete elettrica all'interno della rete funzioneranno come ripetitori, indipendentemente dal fornitore, per aumentare l'affidabilità della rete. Esistono oltre 4000 prodotti certificati Z-Wave® che sono compatibili sia con le versioni precedenti che con quelle successive nell'ecosistema Z-Wave® e attualmente sono presenti sul mercato ben oltre 100 milioni di dispositivi.

Con oltre 20 anni di presenza sul mercato, la tecnologia Z-Wave® offre misure di sicurezza di prim'ordine per rendere la rete domestica più intelligente e sicura.

www.z-wavealliance.org, http://www.z-wave.com

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)

Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) riportato sull'etichetta Z-Wave® DSK posta sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

2. Collega il dispositivo a un'alimentazione elettrica.

3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità Normale.

Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante a impulso 3 volte o commutare l'interruttore su e giù 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Rimozione (esclusione) con il tasto S

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.

Rimozione (esclusione) con un interruttore/pulsante

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su acceso e spento 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino delle impostazioni di fabbrica generale

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

3. Premere e tenere premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S verrà avviato il ripristino alle impostazioni di fabbrica.

4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.

Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore o pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

1. Collega il dispositivo a un'alimentazione elettrica.

2. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica ha avuto successo.

Ripristino remoto delle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel Parametro n. 120.

Il dispositivo supporta la più recente funzione Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® abilitato alla Security 2.

Controllo autenticato

• DSK Out-Of-Band per aggiunta (inclusione)

• Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'aggiunta (inclusione) Security 2 autenticata, non autenticata e non sicura.

Nota! Quando aggiungi il Dispositivo a una rete Z-Wave® con un gateway che supporta Security 2 (S2), è necessario il Codice PIN della Z-Wave® Device Specific Key (DSK). Puoi trovarlo sull'etichetta posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta Z-Wave® DSK dal Dispositivo. Come misura di backup, utilizza l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK Z-Wave® e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe S2 Autenticata offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la propria chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione out-of-band (OOB).

• Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Parametro n. 1 - SW (SW1) Tipo di interruttore

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 Byte

Valore predefinito: 2

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (Il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 2 - Tipo di interruttore SW2

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW2.

Dimensione valore: 1 Byte

Valore predefinito: 2

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 3 - Tipo di interruttore SW3

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW3.

Dimensione valore: 1 byte

Valore predefinito: 2

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

• 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

NOTA: Questa funzionalità non si applica quando il Parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

Parametro n. 18 - Ripristina lo stato O2 dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O2 dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

• 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 19 - O (O1) Spegnimento automatico con timer

Se il carico O (O1) è ACCESO, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Spegnimento automatico disattivato

• 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per O (O1) risoluzione 100ms

Parametro n. 20 - O (O1) Accensione automatica con timer

Se il carico O (O1) è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Accensione automatica disattivata

• 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per O (O1) risoluzione 100ms

Parametro n. 21 - Spegnimento automatico O2 con timer

Se il carico O2 è ACCESO, puoi programmarne lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Spegnimento automatico disattivato

• 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100ms

Parametro n. 22 - Accensione automatica O2 con timer

Se il carico O2 è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Accensione automatica disattivata

• 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100 ms

Parametro n. 23 - Tipo di contatto O (O1) - NA/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - NO

• 1 - NC

Logica dei relè:

Parametro n. 24 - Tipo di contatto O2 - NO/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O2. Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - NO

• 1 - NC

Logica dei relè:

Parametro n. 25 - Imposta le unità del timer su s o ms per O (O1)

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – timer impostato in secondi

• 1 – timer impostato in millisecondi

Parametro n. 26 - Imposta le unità del timer su s o ms per O2

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 21, 22.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – timer impostato in secondi

• 1 – timer impostato in millisecondi

Parametro n. 27 - Ripristina lo stato O3 dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O3 dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

• 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 29 - Spegnimento automatico O3 con timer

Se il carico O3 è ACCESO, puoi programmarne lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Spegnimento automatico disattivato

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi parametro n. 26. Timer di spegnimento automatico attivato per un determinato numero di secondi (o millisecondi) con risoluzione di 100 ms

Parametro n. 30 - O3 accensione automatica con timer

Se il carico O3 è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

• 0 - Accensione automatica disattivata

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 26. Timer Auto ON abilitato per un determinato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 106 - Tipo di contatto O3 - NA/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O3. Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - NO

• 1 - NC

Logica dei relè:

Parametro n. 108 - Imposta le unità del timer su s o ms per O3

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 29, 30.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – timer impostato in secondi

• 1 – timer impostato in millisecondi

Parametro n. 117 - Riavvio dispositivo remoto

Questo parametro consente di riavviare o resettare il Dispositivo senza intervento fisico. Utilizzare questo parametro solo a scopo di risoluzione dei problemi. Dopo il riavvio del dispositivo, il valore del parametro verrà ripristinato al valore predefinito.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - funzione inattiva

• 1 - Riavvio del dispositivo da remoto

Parametro n. 120 - Ripristino alle impostazioni di fabbrica

Ripristinato alle impostazioni di fabbrica e rimosso dalla rete Z-Wave.

Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Nessuna azione

• 1 - Ripristino alle impostazioni di fabbrica

Dopo il reset, il valore del parametro viene automaticamente impostato su 0.

Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CONFIGURATION_V4 [S0, S2]*

6. DISPOSITIVO_RESETTATO_LOCALMENTE_V1 [S0, S2]*

7. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

8. INDICATOR_V3 [S0, S2]*

9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

10. MULTI_CHANNEL_V4 [S0, S2]*

11. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

12. NOTIFICATION_V8 [S0, S2]*

13. POWERLEVEL_V1 [S0, S2]*

14. SICUREZZA_V1

15. SICUREZZA_2_V1

16. SUPERVISION_V1

17. SERVIZIO_DI_TRASPORTO_V2

18. VERSION_V3 [S0, S2]*

19. ZWAVEPLUS_INFO_V2

Punto finale 1

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. MULTI_CHANNEL_V4 [S0, S2]*

6. NOTIFICATION_V8 [S0, S2]*

7. SICUREZZA_V1

8. SECURITY_2_V1

9. SUPERVISION_V1

10. ZWAVEPLUS_INFO_V2

Punto finale 2

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. MULTI_CHANNEL_V4 [S0, S2]*

6. NOTIFICA_V8 [S0, S2]*

7. SICUREZZA_V1

8. SICUREZZA_2_V1

9. SUPERVISION_V1

10. ZWAVEPLUS_INFO_V2

Punto finale 3

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. MULTI_CHANNEL_V4 [S0, S2]*

6. NOTIFICATION_V8 [S0, S2]*

7. SICUREZZA_V1

8. SICUREZZA_2_V1

9. SUPERVISION_V1

10. ZWAVEPLUS_INFO_V2

[S2]* Classe di comando Security S2

NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

Supporto della Classe di Comando Basic

COMMAND_CLASS_BASIC è mappato in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo degli interruttori (O) O1, O2,..

L'interruttore (O) O1, O2, ... sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

Classe di comando di supporto Indicatore

Il Dispositivo supporta la Command Class Indicator V3 (ID 0x50). Quando il Dispositivo riceve un set di indicatori, il LED lampeggia secondo il set di indicatori ricevuto.

Consulta il capitolo sulla Segnalazione a LED.

Surriscaldamento rilevato

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.
Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come Gateway e telecomandi, o ai dispositivi in grado di interpretare i report inviati.Gruppo di associazione 1 – Il "gruppo Lifeline" invia al dispositivo di controllo le notifiche della command class e/o i report della command class quando tali command class vengono attivate. Sono consentiti al massimo 9 nodi:

Dispositivo principale

Dispositivo principale - Gruppo di associazione 1 - Lifeline

1. INDICATOR_REPORT : Stato LED

2. DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

3. SWITCH_BINARY_REPORT : rapporto di cambio stato per tutte le uscite O (O, O1, O2, …) - comune

4. NOTIFICATION_REPORT : attivato per surriscaldamento

Dispositivo principale - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

Dispositivo principale - Gruppo di associazione 4 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 4
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 5 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 5
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Dispositivo principale - Gruppo di associazione 6 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 6
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 7 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 7
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

Endpoint 1

Endpoint 1 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)

Endpoint 1 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 1 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

Endpoint 2

Endpoint 2 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato per l'uscita O2

Endpoint 2 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Il dispositivo invia, in base allo stato di SW2 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 2 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 3

Endpoint 3 - Gruppo di associazione 1 - Lifeline

Endpoint 3 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Il dispositivo invia, in base allo stato di SW3 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 3 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

⚠ATTENZIONE! Pericolo di elettrocuzione. Il montaggio/l'installazione del Dispositivo alla rete elettrica deve essere eseguito con cautela, da un elettricista qualificato. ⚠ATTENZIONE! Pericolo di elettrocuzione. Ogni modifica ai collegamenti deve essere effettuata solo dopo aver verificato l'assenza di tensione ai terminali del Dispositivo.⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete elettrica e apparecchi che rispettano tutte le normative vigenti. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al Dispositivo può danneggiarlo.⚠ATTENZIONE! Non collegare il Dispositivo ad apparecchi che superano il carico massimo indicato!⚠ATTENZIONE! Lasciare almeno 10 mm di spazio attorno a ciascun dispositivo Pro se si prevedono correnti superiori a 5 A per canale.⚠ATTENZIONE! Collegare il Dispositivo solo nel modo indicato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠ATTENZIONE! Non installare il Dispositivo in luoghi dove può bagnarsi.⚠ATTENZIONE! Non utilizzare il Dispositivo se è danneggiato!⚠ATTENZIONE! Non tentare di effettuare manutenzione o riparazioni sul Dispositivo da soli!⚠ATTENZIONE! Non manomettere il Dispositivo (qualsiasi alterazione o modifica del Dispositivo è vietata).⚠ATTENZIONE! Prima di iniziare il montaggio/l'installazione del Dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un tester di tensione di rete o un multimetro. Quando si è certi che non ci sia tensione, si può procedere al collegamento dei cavi.⚠ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly Wave (cellulari, tablet, PC) lontano dalla portata dei bambini.⚠ATTENZIONE! Non alterare l'antenna (l'antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici, poiché possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando cavi solidi a conduttore singolo con resistenza al calore dell'isolamento aumentata, non inferiore a PVC T105°C (221°F).

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che causano picchi di tensione durante l'accensione o lo spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, è consigliato collegare in parallelo all'apparecchio uno snubber RC (0,1 µF / 100 Ω / 1/2 W / 600 VAC).
