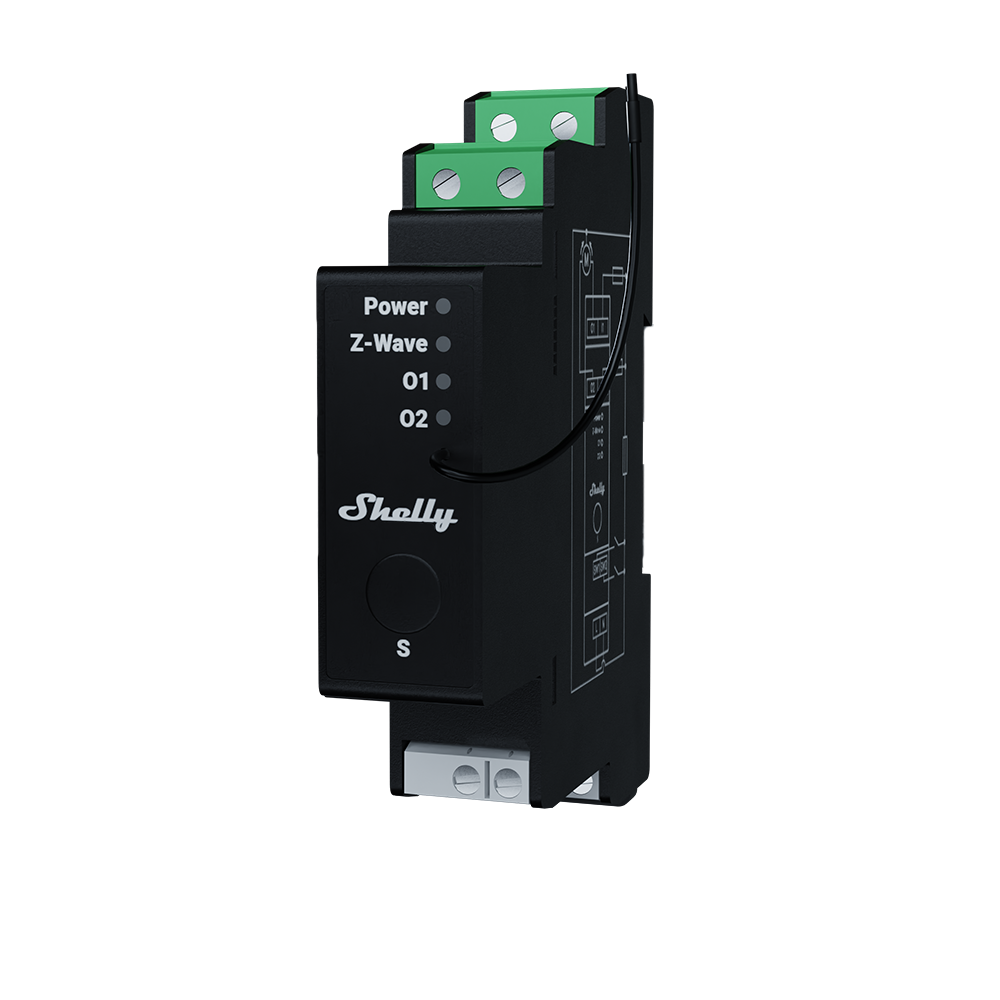

Shelly Wave Pro Shutter US LR

• OTA - Aggiornamento firmware Over-The-Air.

• FW - Firmware

• ZAF - Z-Wave® protocollo

• NIF - Frame di Informazione Nodo; il frame che viene inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del Dispositivo al gateway, in modo che possa adattare la propria capacità operativa.

• CC - Classe di Comando (elemento centrale dell'interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Classi di Comando includono le loro firme durante l'invio dei dati per consentire il riconoscimento di quale processo sta inviando i dati al dispositivo di destinazione.

• Interruttore - Un interruttore a levetta o un interruttore bistabile.

• Pulsante Un interruttore momentaneo o un interruttore monostabile.

• Interruttore/pulsante - Può essere un interruttore o un pulsante.

• Doppio tocco - Se l'intervallo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come una doppia pressione.

• Gateway (GW) - Uno Z-Wave® gateway, noto anche come Z-Wave® controller, Z-Wave® controller principale, Z-Wave® controller principale o Z-Wave® hub, ecc., è un dispositivo che funge da hub centrale per Z-Wave® rete domestica intelligente. Il termine “gateway” è utilizzato in questo documento.

• Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo quelli alimentati dalla rete elettrica) possono funzionare come ripetitori per estendere la rete.

• Rete a lungo raggio - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

• Pulsante S - Lo Z-Wave® Pulsante di servizio, situato su Z-Wave® dispositivi e viene utilizzato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione), ripristinare il dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di alimentazione (valido solo per Wave Plugs). Il termine "Pulsante S" viene utilizzato in questo documento.

• Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Wave che è oggetto di questa guida.

• Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

• ID nodo - Lo Z-Wave ID nodo è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ciascun dispositivo in una rete Z-Wave, che consente alla rete di identificare e comunicare con questo dispositivo.

• ID CASA - Lo Z-Wave ID casa è un identificatore univoco assegnato a ciascuna rete Z-Wave e a ciascun dispositivo in quella rete. Distingue la tua rete Z-Wave dalle altre reti e garantisce che i tuoi dispositivi Z-Wave comunichino solo con i dispositivi della tua rete.

• Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

• Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

• Ripristino alle impostazioni di fabbrica - Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

• Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, regolazione dell'intensità luminosa, ecc.), sia durante l'uso attivo sia mentre è in modalità standby ma ancora alimentato.

• SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave presente sul dispositivo con un Gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

• DEVE - Deve essere implementato

• OPZIONALE - implementalo se il tempo/il budget lo permette

• Associazioni - Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

• Ciclo di accensione e spegnimento Riavvia il dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

• Cieco - Si riferisce a qualsiasi tipo di copertura per finestre, come tende veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, tende veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

• Consumo energetico (W) - si riferisce alla velocità con cui l'energia viene consumata o utilizzata da un dispositivo o sistema elettrico. Si misura in watt (W).

• Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un determinato periodo di tempo. Si misura in kilowattora (kWh).

• Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Dove non c'è abbastanza spazio per scrivere il codice d'ordine, viene utilizzata l'abbreviazione PN. Il PN è riportato sull'etichetta DSK di ogni dispositivo.

Protezione

Protezione dal surriscaldamento

Il dispositivo dispone di una protezione interna contro il surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5 secondi, il dispositivo:

• spegni la propria uscita

• invia il Rapporto di Notifica al gateway (Surriscaldamento rilevato)

• le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Surriscaldamento rilevato)

NOTA: La protezione dal surriscaldamento è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di surriscaldamento rilevato.

Protezione da sovracorrente

Il dispositivo dispone di una protezione interna contro la sovracorrente. Se la corrente supera 12,5A+10% (corrente massima di commutazione +10%) per più di 5 secondi, il dispositivo:

• spegni la propria uscita

• invia il Rapporto di Notifica al gateway (Sovracorrente rilevata)

• le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggio LED per Sovracorrente rilevata)

NOTA: La protezione da sovracorrente è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovracorrente rilevata.

Protezione da sovratensione

Il dispositivo dispone di una protezione interna contro la sovratensione. Questa è valida per la tensione di alimentazione standard di 110 V AC. Se la tensione supera 120 V AC+15% (138 V AC) per più di 5 secondi, il dispositivo:

• spegni la propria uscita

• invia il Rapporto di Notifica al Gateway (Sovratensione rilevata)

• le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggio LED per Sovratensione rilevata)

NOTA: La protezione da sovratensione è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovratensione rilevata.

Regole generali

• Il passaggio tra la modalità Normale e la modalità Impostazioni avviene tenendo premuto il pulsante S.

• LED solido significa che ti trovi nel Modalità impostazioni (questo non è valido per le prese). Una volta in modalità impostazioni, il passaggio alla modalità normale avviene automaticamente dopo 10 secondi.

• Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il Dispositivo, il LED si riattiverà per 30 minuti.

• Durante l'avvio del modulo, il LED lampeggerà in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

Stato LED modalità normale: La modalità normale è definita da un funzionamento stabile del dispositivo che può essere mantenuto per un tempo indefinito.

Modalità normale

Rimosso/Escluso non calibrato

Il LED lampeggerà blu e giallo in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del tasto S.

Aggiunto/Incluso non calibrato

Il LED lampeggerà verde e giallo in Modalità 1 per 10 minuti dopo ogni ciclo di accensione e per 10 minuti dopo la pressione del pulsante S.

Rimosso/Escluso e calibrato

Il LED lampeggerà blu e verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso e calibrato

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso / 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo dell'alimentazione a tensione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Calibrazione dell'otturatore

Durante la calibrazione, il LED lampeggerà giallo in Modalità 2.

Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.

Aggiunta / Rimozione menu - premendo il pulsante S - Processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.

Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.

Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Menu di calibrazione selezionato

Quando il menu è selezionato, il LED sarà acceso giallo, per un massimo di 10 secondi.

Calibrazione - mentre si preme il pulsante S- - Processo di calibrazione selezionato

Quando il menu è in esecuzione, il LED lampeggerà giallo in Modalità 3.

Modalità allarme

Sovracorrente rilevata O

Il LED lampeggerà rosso in Modalità 4

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

Sovracorrente rilevata O1

Il LED lampeggerà rosso in Modalità 4

Sovracorrente rilevata O2

Il LED lampeggerà rosso in Modalità 4

Sovratensione rilevata

Il LED lampeggerà rosso in Modalità 4

LED di alimentazione

Tipo LED: Rosso

Il LED sarà rosso fisso se l'alimentatore è collegato.

Uscita (O, O1, O2,…) LED

Tipo LED: Rosso

Il LED sarà rosso solido se il relè di uscita è chiuso.

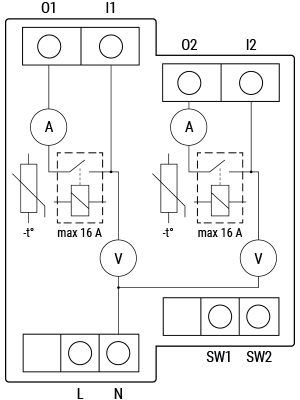

Controlla la posizione di tende, tapparelle, persiane, veneziane, ecc.

Attivando l'uscita O1, il motore inizierà a sollevare la tapparella; attivando l'uscita O2, il motore inizierà ad abbassare la tapparella. Il Dispositivo misura il consumo energetico del motore collegato. Quando la tapparella viene fermata dal finecorsa del motore (posizione estrema Su o Giù), il Dispositivo lo riconosce perché il consumo di energia misurato scende a zero o a un valore molto basso. Quando la tapparella viene fermata dal finecorsa del motore (posizione estrema Su o Giù), oppure dal Dispositivo che determina che è stata raggiunta la posizione estrema (Su o Giù) in base al tempo, l'uscita O1 o O2 deve essere disattivata, anche se l'interruttore collegato a SW1 o SW2 è attivo. Il tempo di movimento in qualsiasi direzione è limitato a un massimo di 2 volte il tempo di movimento Su/Giù. Esempio: se il tempo di movimento per Su è 10s, il motore non può essere alimentato per più di 20s!

Il dispositivo deve mai guida il due fasi del motore collegato allo stesso tempo. Ciò significa che le uscite O1 e O2 non devono mai essere attive contemporaneamente, anche quando gli ingressi SW1 e SW2 sono attivi allo stesso tempo o viene ricevuto un comando Z-Wave che richiede che Q1 e Q2 siano attivi contemporaneamente.
Si consiglia di utilizzare solo motori per tende con finecorsa elettronici o meccanici. I finecorsa del motore devono essere impostati correttamente prima di collegare il Dispositivo al motore.

Tapparella - Interruttore/pulsante collegato ai terminali di ingresso SW1 e SW2

Interruttore/pulsante supportato per i terminali di ingresso SW1 e SW2

· interruttore con posizione su, giù e neutra

· pulsante con poli su e giù e con posizione normale in neutro (nessun segnale)

Per impostazione predefinita, gli ingressi sono definiti come pulsanti. SW1 e SW2 devono essere definiti entrambi come interruttori o entrambi come pulsanti. Questo può essere modificato tramite il Parametro n. 5.

Direzioni dell'interruttore/pulsante collegate a:

• SW1 viene utilizzato per Su (Apri) comando, controllo dell'uscita O1 (Su)

• SW2 viene utilizzato per Giù (Chiudi) comando, controllo uscita O2 (Giù)

• Nel caso in cui sia SW1 che SW2 siano attivi contemporaneamente, le uscite O1 e O2 vengono entrambe spente.

Pulsante SW1 o SW2 - Pressione singola

La pressione singola sul pulsante è una pressione che dura meno di 0,5 secondi. La pressione singola farà muovere la tapparella nella direzione scelta. Per le azioni risultanti, consulta la tabella alla fine di questa tabella.
Se la tapparella è in movimento, qualsiasi pressione (di un qualsiasi pulsante) interromperà il movimento.

Pulsante SW1 o SW2 - premi e tieni premuto (pressione prolungata)

La pressione prolungata su un pulsante è una pressione che dura più di 0,5 secondi. Premere e tenere premuto attiverà il movimento e l'inclinazione della tapparella nella direzione scelta, ma non appena il pulsante viene rilasciato, il movimento si fermerà. Lo scopo principale di questa funzione è consentire un controllo preciso dell'inclinazione della tapparella veneziana tramite pulsante. Per le azioni risultanti, consultare la tabella alla fine di questa tabella.

Interruttore SW1 o SW2

Quando l'interruttore è acceso, la tapparella inizia a muoversi fino a quando l'interruttore viene spento o fermato dal finecorsa del motore (o dal limite di tempo). Nel caso in cui sia SW1 che SW2 siano attivi contemporaneamente, le uscite O1 e O2 vengono disattivate.

Pulsante SW1 o SW2 - per tende veneziane

Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento) e parametro n. 5 impostato su 0 - interruttore a impulso

Regole generali:

• La pressione singola (< 0,5 secondi) avvia il movimento della tenda veneziana

• La pressione prolungata (> 0,5 secondi) avvia il movimento delle lamelle della veneziana

Premendo il pulsante per meno di 0,5 secondi (pressione singola) si avvia il movimento.
Se la veneziana è in movimento, qualsiasi pressione (di qualsiasi pulsante) interromperà il movimento.

Tenendo premuto il pulsante per più di 0,5 secondi (premi e tieni premuto) si avvia la rotazione delle lamelle (dallo 0 al 100% o viceversa), fino a quando il pulsante non viene rilasciato o non viene raggiunta la posizione finale di rotazione. Il tempo di rotazione è definito dal Parametro n. 72

Interruttore SW1 o SW2 - per tende veneziane

Per le veneziane sono consigliati i pulsanti!
Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento) e parametro n. 5 impostato su 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)

Quando l'interruttore a levetta viene premuto, avvia il movimento fino a quando l'interruttore a levetta non viene premuto di nuovo per trovarsi nella posizione opposta (cambiare stato) o quando viene raggiunto l'interruttore di fine corsa.

Posizionamento delle doghe

Per raggiungere la massima precisione nel posizionamento delle lamelle quando la tapparella viene fermata tramite pulsante, il Gateway o quando viene controllata dal Gateway, le impostazioni di posizionamento delle lamelle nelle condizioni descritte di seguito eseguono un movimento aggiuntivo.
Quando le lamelle sono impostate in una posizione intermedia e ricevono il comando per una posizione diversa, le lamelle si muovono sempre prima al 100% e poi tornano alla posizione impostata.
Quando la tapparella si muove verso il basso, le lamelle sono nella posizione 0%. Quando viene raggiunto il finecorsa o la tapparella viene fermata tramite pulsante o tramite Gateway, le lamelle ruotano al 100% e poi tornano alla posizione precedente (prima che iniziassero a muoversi).

Quando la tapparella si muove verso l'alto, le lamelle sono nella posizione al 100%. Quando la tapparella viene fermata tramite pulsante o tramite il Gateway, le lamelle tornano alla posizione precedente (prima che iniziassero a muoversi).

Calibrazione automatica

La calibrazione automatica è un processo durante il quale il Dispositivo apprende la posizione degli interruttori di fine corsa.
Nota! Per il corretto funzionamento della posizione, il Dispositivo deve eseguire una procedura di calibrazione!
Nota! Il motore deve essere dotato di finecorsa elettronici o meccanici e le posizioni di finecorsa devono essere impostate correttamente prima della calibrazione!
Nota! La calibrazione è riuscita quando il Dispositivo esegue un ciclo completo di movimento: su, giù, su, giù fino al 50%.
Nota! Se la calibrazione non viene eseguita, verificare che i finecorsa siano impostati correttamente e che il cablaggio sia stato effettuato secondo le istruzioni presenti nel manuale utente.

Calibrazione con il Gateway

Nota! La calibrazione con il gateway non è limitata nel tempo, può essere avviata in qualsiasi momento.

Parametro n. 71 impostato su 0 – Tapparella (con posizionamento).

La calibrazione viene eseguita tramite il parametro n. 78. Controllare il parametro n. 78 per tutti gli stati disponibili.

Avvia calibrazione:

1. Aggiungi il dispositivo alla rete Z-Wave seguendo le istruzioni per l'inclusione.

2. Imposta il valore del Parametro n. 78 (calibrazione forzata dell'otturatore) su 1.

3. Il dispositivo esegue il processo di calibrazione, completando un ciclo completo: su, giù, su e giù fino al 50%.

4. Controlla il parametro n. 78 e lo stato del LED per verificare se la calibrazione è stata eseguita con successo.

Calibrazione automatica con il pulsante SW1:

Nota! La calibrazione con il pulsante SW1 non è limitata nel tempo e può essere avviata in qualsiasi momento.

1. Sposta la tenda nella posizione superiore (in alto).

2. Premere SW1 4 volte in 3 secondi.

3. Il dispositivo inizierà la calibrazione e completerà 3 cicli: giù, su e giù fino al 50%.

4. Controlla lo stato del LED per verificare se la calibrazione è andata a buon fine.

Calibrazione automatica con il pulsante S:

Nota! La calibrazione con il pulsante S non è limitata nel tempo e può essere avviata in qualsiasi momento.

1. Entra nella modalità Impostazioni premendo il pulsante S per meno di 0,5 secondi (pressione singola).

2. Continua a premere il pulsante S finché non viene selezionata la calibrazione, indicata dal colore giallo del LED.

3. Avvia la calibrazione premendo il pulsante S per più di 2 secondi.

4. Il dispositivo inizierà la calibrazione e completerà 3 cicli: giù, su e giù fino al 50%.

Controlla lo stato del LED per verificare se la calibrazione è andata a buon fine.

Calibrazione della posizione di inclinazione delle lamelle (modalità veneziana)

Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento)

Quando si attiva la modalità "venetian blind", è necessario effettuare la calibrazione della posizione per l'inclinazione delle lamelle. Successivamente, è possibile impostare la posizione e l'angolo delle lamelle. Il completo accendere il tempo delle lamelle è impostato con il parametro n. 72.

1. Aggiungi (includi) ed esegui il processo di calibrazione del dispositivo secondo la sezione “Calibrazione automatica”.

2. Impostare il parametro n. 71 su 1 – Tenda veneziana (con posizionamento).

3. Se, dopo un ciclo completo delle lamelle (rotazione delle lamelle da una posizione estrema all'altra), la tenda inizia a salire o scendere, accorciare il rotazione tempo con il parametro n. 72 e viceversa.

4. Ripeti il terzo passaggio fino a quando la posizione delle doghe non è corretta.

Nota! Se il girando se l'ora è impostata correttamente, la regolazione delle lamelle non dovrebbe alzare o abbassare le tende.

• @un utente Il dispositivo deve essere escluso dopo la configurazione con i parametri per funzionare come tende veneziane per ottenere un endpoint aggiuntivo?

NO

Calibrazione manuale per motori senza finecorsa di posizione

Impostazione manuale dell'orario di accensione e spegnimento

Per le tende con motori privi di finecorsa, il Dispositivo non può essere calibrato. In questo caso, il tempo di movimento dalla posizione Su a quella Giù e viceversa deve essere impostato manualmente. Utilizzeremo la soluzione comune di definire due tempi di movimento della tapparella, uno per il movimento verso l'alto e uno per il movimento verso il basso. Questi tempi saranno utilizzati dal modulo tapparella per azionare il rullo e determinare la posizione del rullo.

1. Impostare il parametro n. 71 su valore 2 – Impostazione manuale dell'ora (senza finecorsa)

2. Il tempo è impostato dal Parametro n. 74 per il movimento verso l'alto e dal Parametro n. 75 per il movimento verso il basso

3. Sposta la tapparella tra le posizioni estreme premendo il pulsante SW1 o SW2: se la tapparella si ferma prima di raggiungere la posizione Su, aumenta il valore del Parametro n. 74; se la tapparella non si ferma dopo aver raggiunto la posizione Su, diminuisci il valore del Parametro n. 74; se la tapparella si ferma prima di raggiungere la posizione Giù, aumenta il valore del Parametro n. 75; se la tapparella non si ferma dopo aver raggiunto la posizione Giù, diminuisci il valore del Parametro n. 75

4. Ripeti il passaggio precedente fino a raggiungere una posizione soddisfacente

Ripristina dopo un'interruzione di corrente

Quando si utilizza con pulsanti (o comando Z-wave), in caso di interruzione dell'alimentazione, il Dispositivo memorizza la posizione della tapparella (e la posizione dell'inclinazione nel caso di tapparella veneziana) e riporta le posizioni correnti al Gateway dopo il ripristino dell'alimentazione. Dopo un'interruzione di corrente, la tapparella non si sposta verso la destinazione finale ma rimane ferma.

Quando si utilizzano gli interruttori a levetta, in caso di interruzione dell'alimentazione elettrica, la tapparella si sposta verso la destinazione finale se uno tra SW1 o SW2 viene attivato.

Riavvio del dispositivo remoto

Misurazione del consumo energetico

Misurazione del consumo energetico

Memorizzazione e azzeramento dei kWh

Memorizza i kWh nella memoria flash immediatamente dopo aver rilevato la perdita di alimentazione.

kWh può essere azzerato da:

• Ripristino alle impostazioni di fabbrica

• Classe di comando Z-wave

Non è possibile azzerare i kWh con il pulsante S. L'OTA non influisce sul valore dei kWh memorizzato, che rimane invariato dopo l'aggiornamento del firmware OTA.

Protocolli di comunicazione di sicurezza Z-Wave supportati

Funziona come ripetitore Z-Wave

Il ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradando il segnale intorno agli ostacoli e alle zone morte radio per garantire che il segnale venga ricevuto nelle destinazioni previste.

OTA - Aggiornamento firmware Over-The-Air

OTA sta per Over-The-Air e si riferisce all'aggiornamento wireless del firmware sui dispositivi finali

Versione FW

Numero di serie del dispositivo

Numero di parte del dispositivo (PN)

Informazioni su Z-Wave®

Il protocollo Z-Wave® è una tecnologia di comunicazione interoperabile, wireless e basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura dello stato in ambienti residenziali e commerciali leggeri. Maturo, collaudato e ampiamente diffuso, Z-Wave® è di gran lunga il leader mondiale nel controllo wireless, offrendo prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.

L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come la retrocompatibilità, la sicurezza e l'affidabilità. Tutti i dispositivi Z-Wave® possono essere utilizzati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente dal marchio o dal produttore. Tutti i nodi alimentati dalla rete elettrica all'interno della rete funzioneranno come ripetitori, indipendentemente dal fornitore, per aumentare l'affidabilità della rete. Esistono oltre 4000 prodotti certificati Z-Wave® che sono compatibili sia con le versioni precedenti che con quelle successive nell'ecosistema Z-Wave® e attualmente sono presenti sul mercato ben oltre 100 milioni di dispositivi.

Con oltre 20 anni di presenza sul mercato, la tecnologia Z-Wave® offre misure di sicurezza di prim'ordine per rendere la rete domestica più intelligente e sicura.

www.z-wavealliance.org, http://www.z-wave.com

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)

Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) riportato sull'etichetta Z-Wave® DSK posta sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

2. Collega il dispositivo a un'alimentazione elettrica.

3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

5. Rilasciare e poi premere e tenere premuto (> 2s) il pulsante S sul Dispositivo fino a quando il LED blu inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.

Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Rimozione (esclusione) con il pulsante S

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

5. Rilasciare e poi premere e tenere premuto (> 2s) il pulsante S sul Dispositivo fino a quando il LED blu inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.

Rimozione (esclusione) con un interruttore/pulsante

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino delle impostazioni di fabbrica generale

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

3. Tenere premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S verrà avviato il ripristino alle impostazioni di fabbrica.

4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.

Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore o pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

1. Collega il dispositivo a un'alimentazione elettrica.

2. Aziona l'interruttore o il pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.

Ripristino remoto delle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel Parametro n. 120.

Il dispositivo supporta la più recente funzionalità Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® compatibile con Security 2.

Controllo autenticato

• DSK Out-Of-Band per aggiunta (inclusione)

• Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'aggiunta (inclusione) Security 2 autenticata, non autenticata e non sicura.

Nota! Quando aggiungi il Dispositivo a una rete Z-Wave® con un gateway che supporta Security 2 (S2), è necessario il Codice PIN della Z-Wave® Device Specific Key (DSK). Puoi trovarlo sull'etichetta posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta Z-Wave® DSK dal Dispositivo. Come misura di backup, utilizza l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK Z-Wave® e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione fuori banda (OOB).

• Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Parametro n. 5 - Tipo di interruttore SW1 & SW2 (Solo utilizzato per Wave Shutter)

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato ai terminali SW1 e SW2.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Per la tapparella è obbligatorio che entrambi gli SW (SW1 e SW2) siano impostati entrambi come momentanei o entrambi come a levetta, senza combinazioni. Avere un solo parametro che li gestisce entrambi riduce la possibilità di impostarli in modo diverso. Questo Parametro n.5 viene utilizzato al posto dei Parametri n.1 per SW1 e n.2 per SW2.

Parametro n. 6 - Inverti ingressi SW1 e SW2

Questo parametro consente di invertire il funzionamento degli interruttori collegati agli ingressi SW1 e SW2 senza modificare il cablaggio.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - predefinito (SW1 - O1, SW2 - O2),

• 1 - scambiato (SW1 - O2, SW2 - O1)

Utilizzato solo per Wave Shutter e altri dispositivi con 2 ingressi interruttore (SW1 e SW2) come Wave 2PM,…

Parametro n. 16 - Scambio uscite O1 e O2 (Utilizzato solo per Wave Shutter e altri dispositivi con 2 uscite (O1 e O2) come Wave 2PM, …)

Questo parametro consente di invertire il funzionamento delle uscite O1 e O2 senza modificare il cablaggio (in caso di collegamento errato del motore) per garantire il corretto funzionamento.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - predefinito (O1 - APERTO, O2 - CHIUSO),

• 1 - invertito (O1 - CHIUSO, O2 - APERTO)

Parametro n. 36 - O (O1) Rapporto di potenza al cambiamento - percentuale

Questo parametro determina la variazione minima di potenza consumata che farà sì che venga inviato un nuovo report al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

• 0 - i report sono disattivati

• 1-100 (1-100%) - variazione di potenza

NOTA: Wave Shutter ha diverse configurazioni degli endpoint. L'Endpoint 1 funziona come tapparella e l'Endpoint 2 come tenda veneziana. I report di consumo energetico sono disponibili solo tramite l'Endpoint 1.

NOTA: Indipendentemente dalla variazione percentuale del consumo energetico, il report non verrà inviato più frequentemente di quanto definito dal Parametro n. 39.

NOTA: Wave Shutter misura il consumo energetico su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi allo stesso tempo), il Wave Shutter riporta solo un valore al gateway, cioè la somma del consumo energetico di O1 e O2, lo stesso vale per la corrente.

Parametro n. 39 - Tempo minimo tra i rapporti (O) O1

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo report di potenza su O (O1) venga inviato al gateway.

Dimensione valori: 1 byte

Valore predefinito: 30

Valori e descrizioni:

• 0 - i report sono disabilitati

• 1-120 (1-120s) - intervallo di report

NOTA: Questo parametro è relativo al parametro n. 36.

NOTA: Impostare il valore a meno di 30s può causare uno stato di congestione della rete Z-Wave (risposta lenta dei dispositivi e diminuzione della stabilità della rete).

NOTA: Wave Shutter misura il consumo energetico su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi allo stesso tempo), il Wave Shutter riporta un solo valore al gateway, cioè la somma del consumo energetico di O1 e O2, lo stesso vale per la corrente.

Parametro n. 71 - Modalità di funzionamento dell'otturatore

Scegli tra le due modalità di funzionamento. In modalità tapparella, l'utente può selezionare su/giù/stop. In modalità veneziana, viene visualizzato un widget/endpoint aggiuntivo nell'interfaccia utente, che può essere utilizzato per controllare la posizione di inclinazione delle lamelle.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – Otturatore (con posizionamento)

• 1 – Tenda veneziana (con posizionamento)

• 2 – Impostazione manuale dell'ora (senza finecorsa)

Parametro n. 72 - Tenda veneziana - tempo della rotazione completa delle lamelle

Per le veneziane (Parametro n. 71 impostato su 1) il parametro determina il tempo del ciclo completo di rotazione delle lamelle.

Dimensione valori: 2 Byte

Valore predefinito: 150

Valori e descrizioni:

• 0-65535 (0-655,35s, ogni 0,01s) - tempo di rotazione

Parametro n. 73 - Riporta le lamelle alla posizione precedente

Per le veneziane (Parametro n. 71 impostato su 1), il parametro determina la posizione delle lamelle in varie situazioni.

Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e descrizioni:

• 0 – Disattiva

• 1 – Le lamelle tornano alla posizione precedentemente impostata in caso di funzionamento del gateway, funzionamento dell'interruttore momentaneo, quando viene raggiunto un finecorsa o dopo aver ricevuto il frame di controllo Switch Multilevel Stop.

Parametro n. 76 - Rilevamento funzionamento motore tapparella

Soglia di potenza da interpretare come raggiungimento di un finecorsa.

Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e descrizioni:

• 0 - Disabilitato: il raggiungimento di un finecorsa non verrà rilevato

• 1 - Calibrazione automatica della potenza

• 2 - 1-255 (1-255W) - intervallo di report

Parametro n. 77 - Ritardo dell'otturatore per il movimento successivo del motore

Questo parametro definisce la durata minima di tempo tra i movimenti successivi del motore (tempo minimo dopo il quale il motore viene spento e riacceso).

Dimensione valori: 1 Byte

Valore predefinito: 5

Valori e descrizioni:

• 1 - 255 = 0,1 secondi – 25,5 secondi (risoluzione 100 ms)

Parametro n. 78 – Calibrazione forzata dell'otturatore

Impostando questo parametro al valore 1, il Dispositivo inizierà la procedura di calibrazione forzata. Il parametro segnala anche lo stato della calibrazione inviando il comando per ottenere il valore del parametro.

Dimensione valori: 1 byte

Valore predefinito: 3 (dopo il ripristino alle impostazioni di fabbrica)

Valori e le loro descrizioni:

• 1 - avvia calibrazione

• 2 - dispositivo calibrato (solo lettura)

• 3 - dispositivo non calibrato (solo lettura)

• 4 - errore di calibrazione (solo lettura)

NOTA: Controlla il capitolo Funzionalità con dettagli di calibrazione

NOTA: Durante la procedura di calibrazione, la tapparella si muove su, giù, su e poi giù fino al 50%.

NOTA: Durante la procedura di calibrazione il LED giallo lampeggia.

Parametro n. 79 - Tempo massimo di ritardo per il consumo energetico dell'otturatore

Definisce il tempo massimo prima che il consumo di energia del motore venga rilevato dal Dispositivo dopo che uno dei relè è stato acceso. Se non viene rilevato alcun consumo di energia entro il tempo impostato (il motore non è collegato, è danneggiato o necessita di più tempo per avviarsi, oppure è in posizione finale), il relè si spegnerà. Il tempo massimo viene definito inserendolo manualmente.

Dimensione valori: 1 Byte

Valore predefinito: 3

Valori e descrizioni:

• 0 = l'ora viene impostata automaticamente

• 3 - 50 = 0,3 secondi - 5 secondi (risoluzione 100 ms)

Parametro n. 80 - Arresto del motore del ritardo dell'otturatore dopo aver raggiunto il finecorsa

Per le tende, il parametro determina il tempo dopo il quale il motore verrà arrestato una volta che i contatti dell'interruttore di fine corsa sono chiusi. Il parametro consente di calibrare i dispositivi per l'avvio graduale impostando un tempo di avvio morbido.

Dimensione valori: 1 Byte

Valore predefinito: 10

Valori e descrizioni:

• 0-255 (0-25,5s) - tempo

Parametro n. 81 - Tempo massimo di movimento del motore dell'otturatore

Se il dispositivo non è calibrato e l'ora viene impostata con i par. 74 e 75, le uscite O1 o O2 sono attive per il tempo impostato da questo parametro. Il parametro è pensato come protezione aggiuntiva dove non sono presenti finecorsa.

Dimensione valori: 1 byte

Valore predefinito: 120

Valori e descrizioni:

• valore = 1 - 32000s

• valore = 65000 = tempo illimitato

Parametro n. 105 - Intensità della segnalazione LED

Nella Wave 1, Wave 1PM e Wave 2PM, Plug US, Plug UK, questo parametro sarà implementato nel 2024. Questo parametro determina l'intensità del LED sul Dispositivo. Alcuni Dispositivi hanno LED RGB e altri hanno LED Blu/Rossi, ma tutti sono regolabili in intensità.

Dimensione valori: 1 Byte

Valore predefinito: 100

Valori e descrizioni: 0-100 (0-100%, ogni 1%)

Parametro n. 117 - Riavvio dispositivo remoto

Questo parametro consente di riavviare o resettare il Dispositivo senza intervento fisico. Utilizzare questo parametro solo a scopo di risoluzione dei problemi. Dopo il riavvio del dispositivo, il valore del parametro verrà ripristinato al valore predefinito.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - funzione inattiva

• 1 - Riavvio del dispositivo da remoto

Parametro n. 120 - Ripristino alle impostazioni di fabbrica

Ripristinato alle impostazioni di fabbrica e rimosso dalla rete Z-Wave.

Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Nessuna azione

• 1 - Ripristino alle impostazioni di fabbrica

Dopo il reset, il valore del parametro viene automaticamente impostato su 0.

Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

1. STATO_APPLICAZIONE_V1 [S0, S2]*

2. ASSOCIAZIONE_V2 [S0, S2]*

3. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

4. AUTENTICAZIONE_V1

5. BASIC_V2 [S0, S2]*

6. CONFIGURATION_V4 [S0, S2]*

7. DISPOSITIVO_RESETTATO_LOCALMENTE_V1 [S0, S2]*

8. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

9. INDICATOR_V3 [S0, S2]*

10. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

11. METER_V6 [S0, S2]*

12. MULTI_CHANNEL_V4 [S0, S2]*

13. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

14. SWITCH_MULTILEVEL_V4 [S0, S2]*

15. NOTIFICATION_V8 [S0, S2]*

16. POWERLEVEL_V1 [S0, S2]*

17. SICUREZZA_V1

18. SECURITY_2_V1

19. SUPERVISION_V1

20. SERVIZIO_DI_TRASPORTO_V2

21. VERSION_V3 [S0, S2]*

22. COPERTURA FINESTRA V1 [S0, S2]*

23. ZWAVEPLUS_INFO_V2

Punto finale 1

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. METER_V6 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. NOTIFICA_V8 [S0, S2]*

7. SICUREZZA_V1

8. SICUREZZA_2_V1

9. SUPERVISION_V1

10. COPERTURA FINESTRA V1 [S0, S2]*

11. ZWAVEPLUS_INFO_V2

Punto finale 2

1. STATO_APPLICAZIONE_V1 [S0, S2]*

2. ASSOCIAZIONE_V2 [S0, S2]*

3. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

4. BASIC_V2 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. NOTIFICATION_V8 [S0, S2]*

7. SICUREZZA_V1

8. SICUREZZA_2_V1

9. SUPERVISION_V1

10. COPERTURA FINESTRA V1 [S0, S2]*

11. ZWAVEPLUS_INFO_V2

[S2]* Classe di comando Security S2

NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

Supporto della classe di comando Basic

COMMAND_CLASS_BASIC è mappato in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo degli interruttori (O) O1, O2,..

L'interruttore (O) O1, O2, ... sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

Classe di comando di supporto Indicatore

Il dispositivo supporta la Command Class Indicator V3 (ID 0x50). Quando il dispositivo riceve un set di indicatori, il LED lampeggia in base al set di indicatori ricevuto.

Consulta il capitolo sulla Segnalazione a LED.

Supporto della Classe di Comando Meter

Il prodotto supporta la classe di comando meter e KWh è la scala di default riportata quando il tipo di scala non è presente nel Get ricevuto.

Surriscaldamento rilevato

Sovracorrente rilevata O

Sovratensione rilevata

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.
Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come gateway e telecomandi, o ai dispositivi in grado di interpretare i report inviati.Gruppo di associazione 1 – Il gruppo "Lifeline" invia al dispositivo di controllo le notifiche della command class e/o i report della command class quando tali command class vengono attivate. Sono consentiti al massimo 9 nodi:

Dispositivo principale

Dispositivo principale - Gruppo di associazione 1 - Lifeline

1. INDICATOR_REPORT : Stato LED

2. DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

3. SWITCH_BINARY_REPORT : rapporto di cambio stato per tutte le uscite O (O, O1, O2, …) - comune

4. NOTIFICATION_REPORT : attivato per surriscaldamento

5. NOTIFICATION_REPORT : attivato su Sovracorrente rilevata somma di tutte le uscite O (O1+O2+…)

6. NOTIFICATION_REPORT : attivato su Sovratensione rilevata

7. METER_REPORT : attivato dal consumo di energia di tutti i carichi collegati a tutte le uscite O (O1+O2+…) (secondo le impostazioni dei Parametri dal n. 36 al 43).

Dispositivo principale - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Dispositivo principale - Gruppo di associazione 4 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 4
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 5 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 5
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 1

Endpoint 1 - Gruppo di associazione 1 - Lifeline

Endpoint 1 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 1 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Endpoint 2

Endpoint 2 - Gruppo di associazione 1 - Lifeline

Endpoint 2 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Il dispositivo invia, in base allo stato di SW2 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 2 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisci l'intensità della luce nel caso di un dimmer, oppure alza o abbassa la tapparella, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

⚠ATTENZIONE! Rischio di scossa elettrica. Assicurarsi che, dopo l'installazione del dispositivo, i suoi terminali a vite non siano accessibili agli utenti e siano protetti da cortocircuiti accidentali!⚠ATTENZIONE! Il funzionamento del pulsante di servizio deve essere gestito da un installatore professionista. Rischio di scossa elettrica.⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/installazione del Dispositivo alla rete elettrica deve essere eseguito con cautela, da un elettricista qualificato. ⚠ATTENZIONE! Pericolo di folgorazione. Ogni modifica ai collegamenti deve essere effettuata solo dopo aver verificato l'assenza di tensione ai terminali del Dispositivo.⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete elettrica e apparecchi conformi a tutte le normative vigenti. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al Dispositivo può danneggiarlo.⚠ATTENZIONE! Non collegare il Dispositivo ad apparecchi che superano il carico massimo indicato!⚠ATTENZIONE! Lasciare almeno 10 mm di spazio attorno a ciascun dispositivo Pro se si prevedono correnti superiori a 5 A per canale.⚠ATTENZIONE! Non modificare l'antenna (l'antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠ATTENZIONE! Collegare il Dispositivo solo nel modo indicato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠ATTENZIONE! Non installare il Dispositivo dove può bagnarsi.⚠ATTENZIONE! Non utilizzare il Dispositivo se è danneggiato!⚠ATTENZIONE! Non tentare di eseguire manutenzione o riparazioni sul Dispositivo da soli!⚠ATTENZIONE! Non interferire con il Dispositivo (qualsiasi alterazione o modifica del Dispositivo è vietata).⚠ATTENZIONE! Prima di iniziare il montaggio/l'installazione del Dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un tester di tensione di rete o un multimetro. Quando si è certi che non ci sia tensione, si può procedere al collegamento dei cavi.⚠ATTENZIONE! Utilizzare solo un circuito AC monofase. Non utilizzare circuiti misti AC e DC.⚠ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly Wave (cellulari, tablet, PC) lontano dalla portata dei bambini.⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici, poiché possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando cavi solidi a conduttore singolo con maggiore resistenza al calore dell'isolamento, non inferiore a PVC T105°C (221°F).

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che causano picchi di tensione durante l'accensione o lo spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, è consigliato collegare in parallelo all'apparecchio uno snubber RC (0,1 µF / 100 Ω / 1/2 W / 600 VAC).
