Wave 1 AU

Wave 1 (AU)

Nota: La linea di prodotti nota come "Shelly Qubino Wave" sarà ora denominata "Shelly Wave". Questo cambiamento di nome non influenzerà la funzionalità di alcun dispositivo. L'unica modifica sarà l'uso del nuovo nome in tutta la documentazione futura.

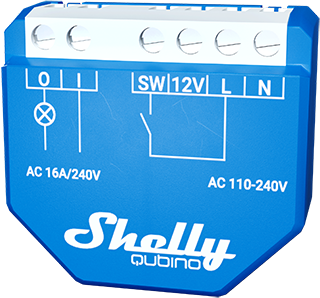

Identificazione del dispositivo

Nome del dispositivo: Wave 1
Numero di parte/ Codice ordine AUS: QNSW-001X16AU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x0083
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460

Terminologia

  • Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.

  • Gateway - Un gateway Z-Wave®, chiamato anche controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.

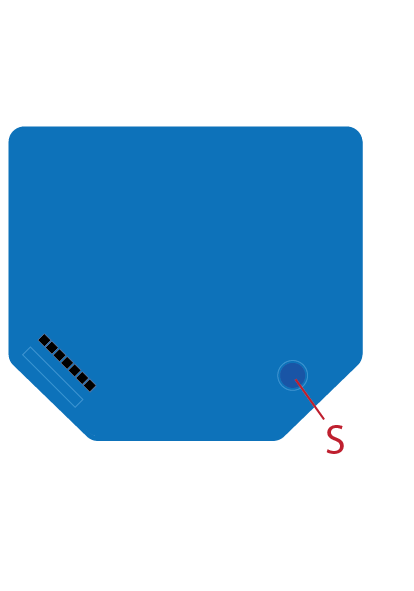

  • Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.

Descrizione breve

Il dispositivo controlla la funzione on/off per un dispositivo elettrico, ad esempio lampadina, ventilatore a soffitto, riscaldatore IR, serrature elettriche, porte del garage, sistema di irrigazione, ecc. Il contatto di uscita è potenzialmente libero (contatto pulito), quindi possono essere collegati carichi con alimentazioni diverse (fino a 16 A). È compatibile con pulsanti e interruttori (default).

Interruttore collegato al terminale di ingresso SW (SW1)

Se SW (SW1) è configurato come interruttore (default), ogni cambio di posizione dell'interruttore cambierà lo stato di uscita O (O1) allo stato opposto - ON, OFF, ON, ecc.

  • Cambiare posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Cambiare posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come Cambiare posizione dell'interruttore due volte. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)

Applicazioni principali

  • Residenziale

  • MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

  • Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

  • Governo/municipale

  • Università/collegi

Integrazioni

I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le case intelligenti – Z-Wave.

Questo significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.

Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.

Schema interno semplificato

Shelly Plus 1 internal schematics

Interfacce elettriche del dispositivo

Ingressi

  • 1 ingresso interruttore/pulsante su morsetto a vite

  • 1 ingresso relè a contatto potenzialmente libero su morsetto a vite

  • 2 ingressi alimentazione su morsetti a vite: N e L

Uscite

  • 1 uscita relè a contatto potenzialmente libero su morsetto a vite

Connettività

Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata

Caratteristiche di sicurezza

Protezione da surriscaldamento

  • spegne il proprio relè

  • invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)

  • i led reagiscono come specificato sopra (vedi modalità lampeggio per Surriscaldamento rilevato)

Qualsiasi delle seguenti attività resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione di qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).

NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per Surriscaldamento rilevato.

Tipi di carico supportati

  • Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

  • Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)

  • Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)

Interfaccia utente

Pulsante S e modalità operative

  1. Modalità normale

  2. Modalità impostazione in corso

  3. Modalità impostazione (con pulsante S)

    • La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il dispositivo torna automaticamente in modalità normale.

    • Entrare in modalità impostazione:

      • Premere e tenere premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso

      • Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito

      • Lo stato LED del menu ha un timeout di 10s prima di tornare in modalità normale

Funzioni del pulsante S

  • Aggiungere manualmente il dispositivo a una rete Z-Wave

  • Rimuovere manualmente il dispositivo da una rete Z-Wave

  • Reset di fabbrica del dispositivo

  • Accendere/Spegnere il carico

Segnalazione LED

Clicca per vedere la segnalazione LED
Modalità normale

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.


Impostazioni in corso

Reset di fabbrica e riavvio

Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo frequenza alimentazione 230 V AC o tensione 24 V DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Modalità impostazione con pulsante S

Menu Aggiunta / Rimozione selezionato

Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo Aggiungi/Rimuovi selezionato

Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.

Menu Reset di fabbrica selezionato

Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.

Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato

Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4 - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza

Modalità lampeggio LED

Clicca per vedere le modalità di lampeggio LED

Modalità lampeggio LED

Modalità 1

0,5s acceso/2s spento

Modalità 2

0,5s acceso/0,5s spento

Modalità 3

0,1s acceso/0,1s spento

Modalità 4

(1x a 6x - 0,2s acceso/0,2s spento) + 2s spento

Modalità 5

0,2s acceso blu/0,2s acceso rosso

Specifiche

Alimentazione

110-240 V AC, 50/60 Hz

Consumo energetico

< 0.3 W

Tensione massima commutazione AC

240 V

Corrente massima commutazione AC

16 A

Protezione da surriscaldamento

Distanza

Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali)

Ripetitore Z-Wave®

CPU

Z-Wave® S800

Bande di frequenza Z-Wave®

919,8 MHz

Potenza massima trasmessa in banda di frequenza
< 25 mW
Dimensioni (A x L x P)

37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in

Peso

26 g / 0.92 oz.

Montaggio

Console a parete

Coppia massima morsetti a vite

0.4 Nm / 3.5 lbin

Sezione conduttore

0.5 a 1.5 mm² / 20 a 16 AWG

Lunghezza spelata conduttore

5 a 6 mm / 0.20 a 0.24 in

Materiale guscio

Plastica

Colore

Blu

Temperatura ambiente

-20°C a 40°C / -5°F a 105°F

Umidità

30% a 70% UR

Altitudine massima

2000 m / 6562 ft

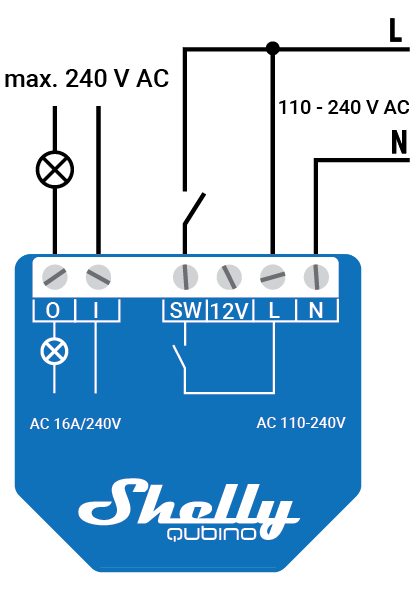

Schema elettrico base

Legenda

Morsetti

01_Wave 1_AU_wiring diagram.png
02_Wave 1_AU_wiring diagram.png

Cavi

N

Morsetto neutro

N

Filo neutro

L

Morsetto fase (110–240 V AC)

L

Filo fase (110 - 240 VAC)

SW

Terminale ingresso interruttore/pulsante (controlla O)

I

Terminale ingresso circuito carico

O

Terminale uscita circuito carico

Informazioni su Z-Wave®

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)

Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo

Nota!

Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico per 1s on/1s off /1s on/1s off se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.

Nota!In caso di aggiunta con Sicurezza 2 (S2), apparirà un dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.

IMPORTANTE: Il codice PIN non deve essere perso. Aggiunta SmartStart (inclusione)
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.

Collega il dispositivo a una fonte di alimentazione.

  1. Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

  2. L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.

  3. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  4. Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

  5. Aggiunta (inclusione) con il pulsante S

  6. Collega il dispositivo a una fonte di alimentazione.

Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

  1. Abilita la modalità aggiunta/rimozione sul gateway.

  2. Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.

  3. Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità apprendimento.

  4. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  5. Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

  6. Nota!

  7. In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Aggiunta (inclusione) con un interruttore/pulsante Collega il dispositivo a una fonte di alimentazione.

Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

  1. Abilita la modalità aggiunta/rimozione sul gateway.

  2. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.

  3. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  4. Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

  5. *Modalità apprendimento -

  6. uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)Nota!

Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico per 1s on/1s off /1s on/1s off se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.

Rimozione (esclusione) con il pulsante SCollega il dispositivo a una fonte di alimentazione.

Controlla se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

  1. Abilita la modalità aggiunta/rimozione sul gateway.

  2. Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.

  3. Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ APPRENDIMENTO.

  4. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  5. Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

  6. Nota!

  7. In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Rimozione (esclusione) con un interruttore/pulsante Collega il dispositivo a una fonte di alimentazione.

Controlla se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

  1. Abilita la modalità aggiunta/rimozione sul gateway.

  2. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in MODALITÀ APPRENDIMENTO). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.

  3. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  4. Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

  5. Reset di fabbrica

  6. Reset di fabbrica generale

Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura solo quando il gateway è assente o non funzionante.

Reset di fabbrica con il pulsante S

Nota!

Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.Premi il pulsante S più volte finché il LED diventa rosso fisso.

  1. Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.

  2. Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.

  3. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.

  4. Reset di fabbrica con un interruttore/pulsante

  5. Nota!

Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

Collega il dispositivo a una fonte di alimentazione. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte.

  1. Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.

  2. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.

  3. Reset di fabbrica da remoto con parametro tramite gateway

  4. Il reset di fabbrica può essere eseguito da remoto impostando il parametro n. 120

Sicurezza Z-Wave® e Chiave Specifica del Dispositivo (DSK)

Clicca per informazioni sulla Sicurezza e sul DSK

Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.

Controllo autenticato

· DSK fuori banda per inclusione

· Può essere usato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.

Nota

! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.Etichetta DSK e codice QR (esempio)

Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.

Il DSK può essere usato per l'autenticazione fuori banda (OOB).

Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.

Parametri Z-Wave®

  • Clicca qui per vedere i Parametri Z-Wave

Parametro n. 1 - Tipo di interruttore SW (SW1)

Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 Byte

Valore predefinito: 2

Valori e descrizioni:

0 - interruttore momentaneo,

1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

  • Parametro n. 17 - Ripristino stato di O (O1) dopo interruzione di corrente

  • Questo parametro determina se lo stato on/off viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Il dispositivo salva l'ultimo stato on/off e lo ripristina dopo un'interruzione di corrente

1 - Il dispositivo non salva lo stato on/off e non lo ripristina dopo un'interruzione di corrente, rimane spento

  • Parametro n. 19 - O (O1) Auto OFF con timer

  • Se il carico O (O1) è ON, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando ON, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valore: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto OFF disabilitato

1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi parametro n. 25. Timer Auto OFF abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

  • Parametro n. 20 - O (O1) Auto ON con timer

  • Se il carico O (O1) è OFF, puoi programmare l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando OFF, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valore: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Auto ON disabilitato

1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi parametro n. 25. Timer Auto ON abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

  • Parametro n. 23 - Tipo contatto O (O1) - NO/NC

  • Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - NO

1 - NC

  • Logica relè:

  • par-NO/NC

comando (interruttore, zwave,..)

Stato uscita dispositivo

NO (0)

SPENTO

SPENTO (0 V)

NO (0)

ACCESO

ACCESO (230 V)

NC (1)

SPENTO

ACCESO (230 V)

NC (1)

ACCESO

SPENTO (0 V)

Parametro n. 25 - Imposta unità timer in s o ms per O (O1)

Imposta le unità del timer in secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei parametri n. 19, 20.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 – timer impostato in secondi

1 – timer impostato in millisecondi

  • Parametro n. 91 - Allarme acqua

  • Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valore: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

0 nessuna azione

1 apri relè

  • 2 chiudi relè

  • Parametro n. 92 - Allarme fumo

  • Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valore: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

0 nessuna azione

1 apri relè

  • 2 chiudi relè

  • Parametro n. 93 - Allarme CO

  • Questo parametro determina a quali frame di allarme e come il dispositivo deve reagire. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valore: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

0 nessuna azione

1 apri relè

  • 2 chiudi relè

  • Parametro n. 94 - Allarme calore

  • Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valore: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

0 nessuna azione

1 apri relè

  • 2 chiudi relè

  • Parametro n. 120 - Reset di fabbrica

  • Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Non eseguire reset di fabbrica

1 - Eseguire reset di fabbrica

  • Parametro n. 201 - Numero di serie 1

  • Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

0x00000000 - 0x7FFFFFFF

Parametro n. 202 - Numero di serie 2

  • Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

  • Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.

Il parametro è Avanzato e può essere nascosto sotto la scheda Avanzate.

Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo

Valori e descrizioni:

0x00000000 - 0x7FFFFFFF

Classi di comando Z-Wave®

  • Clicca per vedere le classi di comando Z-Wave

ASSOCIATION_V2 [S0, S2]*

ASSOCIATION_GRP_INFO_V3 [S0, S2]*
  1. BASIC_V2 [S0, S2]*

  2. SWITCH_BINARY_V2 [S0, S2]*

  3. CONFIGURATION_V4 [S0, S2]*

  4. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

  5. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

  6. INDICATOR_V3 [S0, S2]*

  7. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

  8. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

  9. NOTIFICATION_V8 [S0, S2]*

  10. POWERLEVEL_V1 [S0, S2]*

  11. SECURITY_V1

  12. SECURITY_2_V1

  13. SUPERVISION_V1

  14. TRANSPORT_SERVICE_V2

  15. VERSION_V3 [S0, S2]*

  16. ZWAVEPLUS_INFO_V2

  17. Classe di comando Notifiche Z-Wave®

  18. Clicca per vedere la classe di comando Notifiche Z-Wave

Commento

Surriscaldamento rilevato

Nome tipo notifica Z-Wave

Allarme calore

Tipo notifica Z-Wave - Valore

0x04

Tipo notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Surriscaldamento rilevato

Nome notifica Z-Wave - Valore

0x02

Versione nome notifica Z-Wave

V2

Specifico dispositivo Z-Wave

Segnalazione LED

Controlla tabella segnalazione LED

Reazione dispositivo - Spegnere tutte le uscite e inviare notifica

Azione per ripristinare - ciclo di alimentazione

Azione per ripristinare - pressione breve sul pulsante S

Azione per ripristinare - premere qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Associazioni Z-Wave®

Clicca per vedere le associazioni Z-Wave

Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella tua rete Z-Wave senza bisogno del gateway Z-Wave.

Numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere configurato.

Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il “Gruppo Lifeline” è riservato esclusivamente a un gateway e quindi può essere assegnato solo 1 nodo.

Dispositivo radice
Gruppo di associazione 1 –

Il Gruppo Lifeline riporta lo stato del dispositivo e permette di assegnare un solo dispositivo (gateway di default), consentito solo 1 nodo. Supporta le seguenti classi di comando:

INDICATOR_REPORT : stato LEDDEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

  • SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)

  • NOTIFICATION_REPORT : attivato su surriscaldamento

  • Gruppo di associazione 2

  • Nodi consentiti: 9

È assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia in base allo stato di SW (SW1) (interruttore o pulsante) il comando BASIC_SET ON o BASIC_SET OFF al dispositivo associato. Questo comando si riflette sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:
BASIC_SET : imposta stato On / Off sul dispositivo associato
Gruppo di associazione 3

  • Nodi consentiti: 9

È assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando multilevel start / stop).
Attivato da SW (SW1). Il dispositivo invia in base allo stato di SW (SW1) (interruttore o pulsante) il comando SWITCH_MULTILEVEL_START_LEVEL_CHANGE o SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE al dispositivo associato. Supporta le seguenti classi di comando:
SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso

  • Avvertenza importante Z-Wave®

  • La comunicazione wireless Z-Wave® potrebbe non essere sempre affidabile al 100%. Questo dispositivo non dovrebbe essere usato in situazioni in cui la vita e/o beni di valore dipendono esclusivamente dal suo funzionamento. Se il dispositivo non è riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di dispositivo e assicurarsi che il tuo gateway supporti dispositivi multi-livello Z-Wave Plus™.

Risoluzione problemi

Per la risoluzione dei problemi visita il nostro portale di supporto:

Supporto

CompatibilitàWave 1

funzioni - rapporti

Gateway

On/Off

SW On/Off

Note

Home Assistant

Fibaro HC 3 / motore Z-Wave 3

Homey

(tick)

(tick)

Homee Cube Gen 7

(tick)

(tick)

Homee Cube Gen 5

(tick)

(tick)

SmartThings

(tick)

(tick)

con il driver Shelly Wave edge

(tick)

(tick)

Vera Ezlo

(tick)

(tick)

Cozify

Hubitat

(tick)

(tick)

Note

(tick)

(tick)

Legenda

(tick)

(tick)

Simbolo

Stato

Funzionante / Possibile

(tick)

Non funzionante / Non possibile

P

Parzialmente

N/T

Non testato

TBD

Da fare

Funzione

Significato / testato

On/Off

se il dispositivo risponde al comando On/Off dell'interfaccia app

SW On/Off

se il dispositivo riporta cambiamenti On/Off tramite ingresso SW

Dimming

se il dispositivo risponde al comando di dimmerazione dell'interfaccia app

SW Dimming

se il dispositivo riporta cambiamenti di dimmerazione tramite ingresso SW

Watt

se i Watt sono riportati (non richiesti)

kWh

se i kWh sono riportati (non richiesti)

Su/Giù

se il dispositivo risponde al comando Su/Giù dell'interfaccia app

SW Su/Giù

se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW

Lamelle

se le lamelle rispondono al comando dell'interfaccia app

SW Lamelle

se le lamelle riportano i cambiamenti fatti tramite SW

Controllo D

modalità staccata

se il dispositivo riporta comandi scena pressione singola, doppia, …

D Binariomodalità staccata

se il dispositivo riporta On/Off binario tramite ingresso SW

Sensore #Se il sensore è visualizzato nel gateway, tipo di sensore nelle note.

Guide gateway

Potresti trovare guide utili sui gateway nella

Shelly Knowledge base

Guida utente stampataWave_1_ANZ_user_guide_print_V2.pdf.

Guida utente stampata

Wave_1_ANZ_user_guide_print_V2.pdf
