Wave 2PM US

Shelly Wave 2PM US

Identificazione del dispositivo

Dispositivo: Shelly Wave 2PM (US)
Codice parte/ordine USA: QNSW-002P14US
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x0081
Produttore Z-Wave: Shelly Europe
ID produttore Z-Wave: 0x0460

Terminologia

  • OTA - Aggiornamento firmware Over-The-Air.

  • FW - Firmware

  • ZAF - Z-Wave® protocollo

  • NIF - Frame di Informazione Nodo; il frame che viene inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del Dispositivo al gateway, in modo che possa adeguare la propria capacità operativa.

  • CC - Classe di Comando (elemento centrale dell'interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Classi di Comando includono le loro firme durante l'invio dei dati per consentire il riconoscimento di quale processo sta inviando i dati al dispositivo di destinazione.

  • Interruttore - Un interruttore a levetta o un interruttore bistabile.

  • Pulsante Un interruttore momentaneo o un interruttore monostabile.

  • Interruttore/pulsante - Può essere un interruttore o un pulsante.

  • Doppia pressione - Se l'intervallo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come una doppia pressione.

  • Gateway (GW) - Uno Z-Wave® gateway, noto anche come Z-Wave® controller, Z-Wave® controller principale, Z-Wave® controller principale o Z-Wave® hub, ecc., è un dispositivo che funge da hub centrale per Z-Wave® rete domestica intelligente. Il termine “gateway” è utilizzato in questo documento.

  • Rete mesh - I dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo quelli alimentati dalla rete elettrica) possono funzionare come ripetitori per estendere la rete.

  • Rete a lungo raggio - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

  • Pulsante S - Lo Z-Wave® Pulsante di servizio, situato su Z-Wave® dispositivi ed è utilizzato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione), ripristinare il dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di alimentazione (valido solo per Wave Plugs). Il termine "Pulsante S" viene utilizzato in questo documento.

  • Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Wave che è oggetto di questa guida.

  • Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

  • Node ID - Lo Z-Wave ID nodo è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ciascun dispositivo in una rete Z-Wave, che consente alla rete di identificare e comunicare con questo dispositivo.

  • ID CASA - Lo Z-Wave ID casa è un identificatore univoco assegnato a ciascuna rete Z-Wave e a ciascun dispositivo in quella rete. Distingue la tua rete Z-Wave dalle altre reti e garantisce che i tuoi dispositivi Z-Wave comunichino solo con i dispositivi della tua rete.

  • Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

  • Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

  • Ripristino alle impostazioni di fabbrica - Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

  • Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, regolazione dell'intensità, ecc.), sia durante l'uso attivo sia mentre è in modalità standby ma ancora alimentato.

  • SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave presente sul dispositivo con un Gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

  • DEVE - DEVE essere implementato

  • OPZIONALE - implementalo se il tempo/il budget lo permette

  • Associazioni - Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

  • Ciclo di accensione e spegnimento - Riavvia il dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

  • Cieco - Si riferisce a qualsiasi tipo di copertura per finestre, come tende veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, tende veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

  • Consumo energetico (W) - si riferisce alla velocità con cui l'energia viene consumata o utilizzata da un dispositivo o sistema elettrico. Si misura in watt (W).

  • Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un determinato periodo di tempo. Si misura in kilowattora (kWh).

  • Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Dove non c'è abbastanza spazio per scrivere il codice d'ordine, viene utilizzata l'abbreviazione PN. Il PN è riportato sull'etichetta DSK di ogni dispositivo.

Descrizione breve

Il Dispositivo è un prodotto unico che consente il controllo remoto di due apparecchi elettrici come lampadine, ventilatori a soffitto e riscaldatori a infrarossi. Permette di accendere e spegnere due carichi indipendenti (7 A per canale, 14 A totali) e misura il consumo energetico sia separatamente che complessivamente. Il Dispositivo è compatibile con interruttori (impostazione predefinita) e pulsanti.

Funzioni di base

Fai clic per mostrare/nascondere

Interruttore/pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita), ogni azionamento dell'interruttore cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc. Se l'SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc.

  • Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave).


Memoria di commutazione collegata al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come switch-memoria, allora:

  • Passaggio al contatto di chiusura del commutatore di memoria: Cambia lo stato dell'uscita O (O1) in stato On e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)

  • Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O (O1) allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)


Pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato di uscita O (O1) in quello opposto - ON, OFF, ON, ecc.

  • Pressione singola: Cambia lo stato dell'uscita O (O1) al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Doppio tocco: Se l'intervallo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come una doppia pressione. Invia il comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)

  • Rilascia: Invia il comando ai dispositivi associati nel gruppo associato 3 (consulta il capitolo Associazione Z-Wave)

Interruttore/pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc. Se SW2 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore (impostazione predefinita), ogni volta che si aziona l'interruttore, lo stato di uscita O2 passerà allo stato opposto - ACCESO, SPENTO, ACCESO, ecc.

  • Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O2 al suo opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave).


Memoria dell'interruttore collegata al terminale di ingresso SW2

Se il SW2 è configurato come switch-memory, allora:

  • Passaggio al contatto di commutazione chiuso della memoria di commutazione: Cambia lo stato dell'uscita O2 in stato On e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave)

  • Passaggio a contatto a memoria aperta: Cambia lo stato dell'uscita O2 allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)


Pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato di uscita O2 in quello opposto - ON, OFF, ON, ecc.

  • Pressione singola: Cambia lo stato dell'uscita O2 al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

  • Doppio tocco: Se l'intervallo tra la prima e la seconda pressione è inferiore a 500 ms, questo viene interpretato come una doppia pressione. Invia il comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave)

  • Premi e tieni premuto: Invia comando ai dispositivi associati nel gruppo associato 4 (vedi capitolo Associazione Z-Wave)

  • Rilascia: Invia comando ai dispositivi associati nel gruppo associato 5 (vedi capitolo Associazione Z-Wave)

Accensione/Spegnimento del carico collegato a O (O1)

Carico collegato a O (O1) è possibile accendere/spegnere tramite:

  • tramite comando Z-Wave

  • La commutazione automatica può essere abilitata impostando correttamente i Parametri n. 19 e 20.

  • premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato a quello opposto

Accensione/Spegnimento del carico collegato a O2

Carico collegato a O2 è possibile accendere/spegnere tramite:

  • tramite comando Z-Wave

  • La commutazione automatica può essere abilitata impostando correttamente i Parametri n. 21 e 22.

  • premendo l'interruttore/pulsante SW2: Cambia lo stato del carico collegato a quello opposto

Misurazione del consumo energetico


Misura il consumo energetico (W) di tutti i carichi collegati. I valori misurati vengono inviati al Gateway in base alle impostazioni dei Parametri n. 36 e 39.
Misura il consumo energetico (W) del carico collegato all'uscita O (O1). Il valore misurato viene inviato al Gateway secondo le impostazioni dei Parametri n. 36 e 39.
Misura il consumo energetico (W) del carico collegato all'uscita O2. Il valore misurato viene inviato al Gateway secondo le impostazioni dei Parametri n. 37 e 40.
Misura la somma del consumo energetico (W) dei carichi collegati alle uscite O1 e O2. Il valore misurato viene sempre inviato al Gateway insieme alla segnalazione di O1 (secondo il Parametro n. 36 e n. 39) e con la segnalazione di O2 (secondo il Parametro n. 37 e n. 40).

Misurazione del consumo energetico


Il consumo energetico (kWh) viene calcolato dal Dispositivo in base alla Potenza misurata (W) nel tempo. Il valore della misurazione del consumo energetico viene inviato al Gateway quando il valore aumenta di 0,1 kWh come report non richiesto.

Principali applicazioni

  • Residenziale

  • MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

  • Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

  • Governo/municipale

  • College universitario

Integrazioni

I dispositivi Shelly Wave sono sviluppati su la tecnologia leader mondiale per le case intelligenti – Z-Wave.

Questo significa che Shelly Wave è compatibile con tutti certificato gateway che supportano il protocollo di comunicazione Z-Wave.

Per garantire che le funzioni dei prodotti Shelly Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.

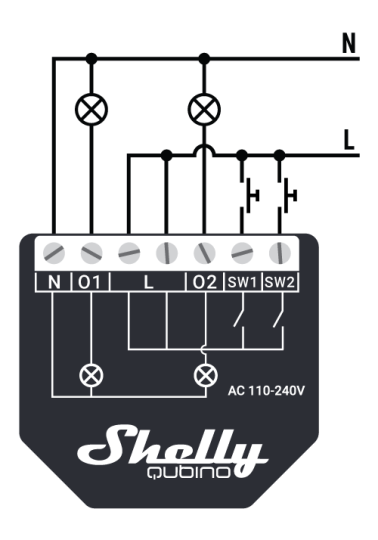

Schemi interni semplificati


Interfacce elettriche del dispositivo

Input

  • 2 ingressi per interruttore/pulsante su morsettiera a vite


  • 3 ingressi di alimentazione su morsetti a vite: N (+), L (Ʇ)

Risultati

  • 2 uscite relè con misurazione della potenza su morsettiera a vite

Connettività

Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

Caratteristiche di sicurezza

Fai clic per mostrare/nascondere

Protezione dal surriscaldamento

Il dispositivo dispone di una protezione interna contro il surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5 secondi, il dispositivo:

  • spegni la propria uscita

  • invia il Rapporto di Notifica al gateway (Surriscaldamento rilevato)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Surriscaldamento rilevato)

NOTA: La protezione dal surriscaldamento è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di surriscaldamento rilevato.

Protezione da sovracorrente

Il dispositivo dispone di una protezione interna contro la sovracorrente. Se la corrente supera 7A +10% per più di 5 secondi su O1, oppure se la corrente supera 7A +10% per più di 5 secondi su O2, oppure se la corrente supera 14A +10% per più di 5 secondi su O1 + O2, il dispositivo:

  • spegni la propria uscita

  • invia il Report di Notifica al gateway (Sovracorrente rilevata)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Sovracorrente rilevata)

NOTA: La protezione da sovracorrente è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovracorrente rilevata.

Protezione da sovratensione

Il dispositivo dispone di una protezione interna contro la sovratensione. Questa è valida per la tensione di alimentazione standard di 110 V AC. Se la tensione supera 120 V AC+15% (138 V AC) per più di 5 secondi, il dispositivo:

  • spegni la propria uscita

  • invia il Rapporto di Notifica al Gateway (Sovratensione rilevata)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggio LED per Sovratensione rilevata)

NOTA: La protezione da sovratensione è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovratensione rilevata.

Tipi di carico supportati

  • Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)


  • Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)


  • Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)

Interfaccia utente

Pulsante S e modalità di funzionamento

  • Modalità impostazioni:

È necessario per avviare la procedura desiderata, ad esempio: aggiunta (inclusione (*non disponibile per dispositivi Long Range)), rimozione (esclusione), ripristino alle impostazioni di fabbrica, ecc. Ha un tempo di funzionamento limitato. Dopo aver completato la procedura in modalità Impostazione, il Dispositivo passa automaticamente alla modalità Normale.

  • Accesso alla modalità Impostazioni:

    • Tieni premuto il pulsante S sul Dispositivo finché il LED non diventa blu fisso.

    • Una pressione rapida aggiuntiva sul pulsante S cambia il menu in un ciclo infinito.

    • Lo stato LED del menu ha un timeout di 10 secondi prima di tornare nuovamente alla modalità Normale.


Funzioni del pulsante S

  • Aggiunta manuale del Dispositivo a una rete Z-Wave (*non disponibile per l'inclusione Long Range)

  • Rimozione manuale del dispositivo dalla rete Z-Wave

  • Ripristina le impostazioni di fabbrica del dispositivo

Segnalazione LED

Clicca per vedere la segnalazione LED

Regole generali

  • Il passaggio tra la modalità Normale e la modalità Impostazioni avviene tenendo premuto il pulsante S.

  • LED solido significa che ti trovi nel Modalità impostazioni (questo non è valido per le prese). Una volta in modalità impostazioni, il passaggio alla modalità normale avviene automaticamente dopo 10 secondi.

  • Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il Dispositivo, il LED si riattiverà per 30 minuti.

  • Durante l'avvio del modulo, il LED lampeggerà in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

Stato LED modalità normale: La modalità normale è definita da un funzionamento stabile del dispositivo che può essere mantenuto per un tempo indefinito.


Tipo di LED: RGB dimmerabile

Modalità normale

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.



Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.


Impostazioni in corso

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso / 0,1s spento per circa 2 secondi.


Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.



Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.


Controllo dell'alimentazione a tensione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.


Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.


Aggiunta / Rimozione menu - premendo il pulsante S - Processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.


Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.


Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Sovracorrente rilevata O

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 1x LED 0,2s acceso / 0,2s spento + 2s spento sequenza ripetuta


Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 2x (LED 0,2s acceso / 0,2s spento) + sequenza ripetuta di 2s spento


Sovracorrente rilevata O1

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 4x (LED 0,2s acceso / 0,2s spento) + sequenza ripetuta di 2s spento


Sovracorrente rilevata O2

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 5x (LED 0,2s acceso / 0,2s spento) + sequenza ripetuta di 2s spento


Sovratensione rilevata

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 7x (LED 0,2s acceso / 0,2s spento) + sequenza ripetuta di 2s spento

Modalità di lampeggio LED

Clicca per vedere le modalità di lampeggio LED

Modalità di lampeggio LED

Modalità 1

0,5s Acceso/2s Spento

Modalità 2

0,5s Acceso/0,5s Spento

Modalità 3

0,1s acceso/0,1s spento

Modalità 4

(1x a 6x - 0,2s acceso/0,2s spento) + 2s spento

Modalità 5

0,2s acceso blu/0,2s acceso rosso

Specifiche tecniche

Alimentatore

120 V CA 50/60 Hz

Consumo energetico

< 0,3 W

Misurazione della potenza [W]

Sì

Potenza massima per canale

1/3 hp

Tensione massima di commutazione AC

120 V

Corrente massima di commutazione AC

7 A per canale, 14 A totali

Protezione dal surriscaldamento

Sì

Protezione da sovracorrente

Sì

Distanza

fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali)

Z-Wave® ripetitore:

Sì

CPU

Z-Wave® S800

Z-Wave® bande di frequenza:

908,4 MHz

Dimensioni (A x L x P)

37x42x16 ± 0,5 mm / 1,46x1,65x0,63 ± 0,02 in

Peso

29 g / 1,02 in

Montaggio

Scatola da incasso

Coppia massima morsetti a vite

0,4 Nm / 3,5 lbin

Sezione trasversale del conduttore

0,5 a 1,5 mm² / 20 a 16
AWG

Lunghezza spelata del conduttore

5 a 6 mm / 0,20 a 0,24 in

Materiale esterno

Plastica

Colore

Nero

Temperatura ambiente

da -20°C a 40°C / da -5°F a 105°F

Umidità

30% - 70% di umidità relativa

Altitudine massima

2000 m / 6562 ft.

Schema elettrico di base

Wave 2PM_electrical_wiring_v2_Artboard 1-01-20240605-125318.png

Fig.1


Fig.2

Legenda

Terminali dei dispositivi:

  • N: Terminale neutro

  • L: Dal vivo filo (120 V CA, 50/60 Hz)

  • SW (SW1): Terminale di ingresso per interruttore/pulsante (controlla O (O1))

  • SW2: Terminale di ingresso interruttore/pulsante (controllo O2)

  • O (O1): Terminale di uscita del circuito di carico (1)

  • O2: Terminale di uscita del circuito di carico 2
    Fili:

  • N: Filo neutro

  • L: Dal vivo filo (120 V CA, 50/60 Hz)
    Pulsante:

  • S: Pulsante S

Avvertenze e Disclaimer

LEGGERE PRIMA DELL'USO

Questo documento contiene importanti informazioni tecniche e di sicurezza sul Dispositivo, sul suo uso sicuro e sull'installazione.

⚠ATTENZIONE! Rischio di scossa elettrica. Assicurarsi che, dopo l’installazione del dispositivo, i suoi morsetti non siano accessibili agli utenti e siano protetti da cortocircuiti accidentali!⚠ATTENZIONE! Il funzionamento del pulsante di servizio deve essere gestito da un installatore professionista. Rischio di scossa elettrica.⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/installazione del Dispositivo alla rete elettrica deve essere eseguito con cautela, da un elettricista qualificato. ⚠ATTENZIONE! Pericolo di folgorazione. Ogni modifica ai collegamenti deve essere effettuata solo dopo aver verificato l’assenza di tensione ai morsetti del Dispositivo.⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete elettrica e apparecchi che rispettano tutte le normative vigenti. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al Dispositivo può danneggiarlo.⚠ATTENZIONE! Non collegare il Dispositivo ad apparecchi che superano il carico massimo indicato!⚠ATTENZIONE! Non modificare l’antenna (l’antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠ATTENZIONE! Collegare il Dispositivo solo secondo le modalità indicate in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠ATTENZIONE! Non installare il Dispositivo dove può bagnarsi.⚠ATTENZIONE! Non utilizzare il Dispositivo se è stato danneggiato!⚠ATTENZIONE! Non tentare di riparare o intervenire sul Dispositivo autonomamente!⚠ATTENZIONE! Non interferire con il Dispositivo (qualsiasi alterazione o modifica del Dispositivo è vietata).⚠ATTENZIONE! Prima di iniziare il montaggio/l'installazione del Dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un tester di tensione di rete o un multimetro. Quando si è certi che non ci sia tensione, si può procedere al collegamento dei cavi.⚠ATTENZIONE! Utilizzare solo un circuito AC monofase. Non utilizzare circuiti misti AC e DC.⚠ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly Wave (cellulari, tablet, PC) lontano dalla portata dei bambini.⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici, poiché possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando cavi rigidi monofilari o cavi flessibili con capicorda. I cavi devono avere un isolamento con resistenza al calore aumentata, non inferiore a PVC T105°C (221°F).

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che causano picchi di tensione durante l'accensione o lo spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, è consigliato collegare in parallelo all'apparecchio uno snubber RC (0,1 µF / 100 Ω / 1/2 W / 600 VAC).

Informazioni su Z-Wave®

Fai clic per mostrare/nascondere

Il protocollo Z-Wave® è una tecnologia di comunicazione interoperabile, wireless e basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura dello stato in ambienti residenziali e commerciali leggeri. Maturo, collaudato e ampiamente diffuso, Z-Wave® è di gran lunga il leader mondiale nel controllo wireless, offrendo prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.

L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come la retrocompatibilità, la sicurezza e l'affidabilità. Tutti i dispositivi Z-Wave® possono essere utilizzati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente dal marchio o dal produttore. Tutti i nodi alimentati dalla rete elettrica all'interno della rete funzioneranno come ripetitori, indipendentemente dal fornitore, per aumentare l'affidabilità della rete. Esistono oltre 4000 prodotti certificati Z-Wave® che sono compatibili sia con le versioni precedenti che con quelle successive nell'ecosistema Z-Wave® e attualmente sono presenti sul mercato ben oltre 100 milioni di dispositivi.

Con oltre 20 anni di presenza sul mercato, la tecnologia Z-Wave® offre misure di sicurezza di prim'ordine per rendere la rete domestica più intelligente e sicura.

www.z-wavealliance.org, http://www.z-wave.com

Aggiunta e rimozione del Dispositivo a una rete Z-Wave®

Fai clic per vedere come aggiungere, rimuovere e reimpostare il Dispositivo

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)


Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) riportato sull'etichetta Z-Wave® DSK posta sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.


Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

  1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

  2. Collega il dispositivo a un'alimentazione elettrica.

  3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.


Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.



Rimozione (esclusione) con il tasto S

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.


Rimozione (esclusione) con un interruttore/pulsante

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino delle impostazioni di fabbrica generale

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.


Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

  1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

  3. Premere e tenere premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S verrà avviato il ripristino alle impostazioni di fabbrica.

  4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.


Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore o pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

  3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.


Ripristino remoto delle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel Parametro n. 120.

Chiave di sicurezza e chiave specifica del dispositivo (DSK)

Clicca per saperne di più sulla Sicurezza e sul DSK

Il dispositivo supporta la più recente funzionalità Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® abilitato alla Security 2.

Controllo autenticato

  • DSK Out-Of-Band per aggiunta (inclusione)

  • Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'aggiunta (inclusione) Security 2 autenticata, non autenticata e non sicura.

Nota! Quando aggiungi il Dispositivo a una rete Z-Wave® con un gateway che supporta la Sicurezza 2 (S2), è necessario il Codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Puoi trovarlo sull'etichetta posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta DSK Z-Wave® dal Dispositivo. Come misura di backup, utilizza l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK Z-Wave® e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la propria chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione fuori banda (OOB).

  • Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Impostazione dei parametri

Clicca qui per vedere i parametri Z-Wave

Parametro n. 1 - SW (SW1) Tipo di interruttore

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 byte

Valore predefinito: 2

Valori e descrizioni:

  • 0 - interruttore momentaneo (pulsante),

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (Il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 2 - Tipo di interruttore SW2

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW2.

Dimensione valore: 1 byte

Valore predefinito: 2

Valori e descrizioni:

  • 0 - interruttore momentaneo (pulsante),

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 6 - Inverti ingressi SW1 e SW2

Questo parametro consente di invertire il funzionamento degli interruttori collegati agli ingressi SW1 e SW2 senza modificare il cablaggio.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - predefinito (SW1 - O1, SW2 - O2),

  • 1 - scambiato (SW1 - O2, SW2 - O1)

Utilizzato solo per Wave Shutter e altri dispositivi con 2 ingressi interruttore (SW1 e SW2) come Wave 2PM,…

Parametro n. 16 - Scambio delle uscite O1 e O2 (Utilizzato solo per Wave Shutter e altri dispositivi con 2 uscite (O1 e O2) come Wave 2PM, …)

Questo parametro consente di invertire il funzionamento delle uscite O1 e O2 senza modificare il cablaggio (in caso di collegamento errato del motore) per garantire il corretto funzionamento.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - predefinito (O1 - APERTO, O2 - CHIUSO),

  • 1 - invertito (O1 - CHIUSO, O2 - APERTO)

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

  • 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

NOTA: Questa funzionalità non si applica quando il Parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

Parametro n. 18 - Ripristina lo stato O2 dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O2 dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

  • 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 19 - O (O1) Spegnimento automatico con timer

Se il carico O (O1) è ACCESO, puoi programmarne lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Spegnimento automatico disattivato

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per O (O1) risoluzione 100ms

Parametro n. 20 - O (O1) Accensione automatica con timer

Se il carico O (O1) è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Accensione automatica disattivata

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per risoluzione O (O1) 100ms

Parametro n. 21 - Spegnimento automatico O2 con timer

Se il carico O2 è ACCESO, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Spegnimento automatico disattivato

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100ms

Parametro n. 22 - Accensione automatica O2 con timer

Se il carico O2 è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Accensione automatica disattivata

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100ms

Parametro n. 23 - Tipo di contatto O (O1) - NA/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - NO

  • 1 - NC

Logica dei relè:

Par-NO/NC

Comando (interruttore, Z-Wave…)

Stato di uscita del dispositivo

NO (0)

SPENTO

SPENTO (0 V)

NO (0)

ACCESO

ON (230 V)

NC (1)

SPENTO

ACCENSIONE (230 V)

NC (1)

ACCESO

SPENTO (0 V)

Parametro n. 24 - Tipo di contatto O2 - NO/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O2. Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - NO

  • 1 - NC

Logica dei relè:

par-NO/NC

comando (interruttore, zwave, ..)

Stato di uscita del dispositivo

NO (0)

SPENTO

SPENTO (0V)

NO (0)

ACCESO

ACCESO (230V)

NC (1)

SPENTO

ACCESO (230V)

NC (1)

ACCESO

SPENTO (0V)

Parametro n. 25 - Imposta le unità del timer su s o ms per O (O1)

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 – timer impostato in secondi

  • 1 – timer impostato in millisecondi

Parametro n. 26 - Imposta le unità del timer su s o ms per O2

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 21, 22.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 – timer impostato in secondi

  • 1 – timer impostato in millisecondi

Parametro n. 36 - O (O1) Rapporto di potenza al cambiamento - percentuale

Questo parametro determina la variazione minima di potenza consumata che farà sì che venga inviato un nuovo report al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

  • 0 - i report sono disattivati

  • 1-100 (1-100%) - variazione di potenza

NOTA: Indipendentemente dalla variazione percentuale del consumo energetico, il report non verrà inviato più frequentemente di quanto definito dal Parametro n. 39.

Parametro n. 37 - Rapporto sulla variazione della potenza O2 - percentuale

Questo parametro determina la variazione minima di potenza consumata che farà sì che venga inviato un nuovo report al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

  • 0 - i report sono disabilitati

  • 1-100 (1-100%) - variazione di potenza

NOTA: Indipendentemente dalla variazione percentuale del consumo energetico, il report non verrà inviato più frequentemente di quanto definito dal Parametro n. 40.

Parametro n. 39 - Tempo minimo tra i rapporti (O) O1

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo report sulla potenza su O (O1) venga inviato al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

  • 0 - i report sono disabilitati

  • 1-120 (1-120s) - intervallo di report

NOTA: Questo parametro è relativo al parametro n. 36.

NOTA: Impostare il valore a meno di 30s può causare uno stato di congestione della rete Z-Wave (risposta lenta dei dispositivi e diminuzione della stabilità della rete).

Parametro n. 40 - Tempo minimo tra i rapporti O2

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo report sulla potenza su O2 venga inviato al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

  • 0 - i report sono disattivati

  • 1-120 (1-120s) - intervallo di report

  • 10-120 (10-120s) - intervallo di report, nota

NOTA: Questo parametro è relativo al parametro n. 37

NOTA: Impostare il valore a meno di 30s può causare uno stato di congestione della rete Z-Wave (risposta lenta dei dispositivi e diminuzione della stabilità della rete).

Parametro n. 117 - Riavvio dispositivo remoto

Questo parametro consente di riavviare o resettare il Dispositivo senza intervento fisico. Utilizzare questo parametro solo a scopo di risoluzione dei problemi. Dopo il riavvio del dispositivo, il valore del parametro verrà ripristinato al valore predefinito.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - funzione inattiva

  • 1 - Riavvio remoto del dispositivo

Parametro n. 120 - Ripristino delle impostazioni di fabbrica

Ripristinato alle impostazioni di fabbrica e rimosso dalla rete Z-Wave.

Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Nessuna azione

  • 1 - Ripristino alle impostazioni di fabbrica

Dopo il reset, il valore del parametro viene automaticamente impostato su 0.


Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF


Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF


Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Classi di comando

Clicca per vedere le Classi di Comando Z-Wave

  1. ASSOCIATION_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. CONFIGURATION_V4 [S0, S2]*

  6. REIMPOSTAZIONE DEL DISPOSITIVO IN LOCALE V1 [S0, S2]*

  7. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

  8. INDICATOR_V3 [S0, S2]*

  9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

  10. METER_V6 [S0, S2]*

  11. MULTI_CHANNEL_V4 [S0, S2]*

  12. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

  13. NOTIFICATION_V8 [S0, S2]*

  14. POWERLEVEL_V1 [S0, S2]*

  15. SICUREZZA_V1

  16. SECURITY_2_V1

  17. SUPERVISION_V1

  18. SERVIZIO_DI_TRASPORTO_V2

  19. VERSION_V3 [S0, S2]*

  20. ZWAVEPLUS_INFO_V2

Punto finale 1

  1. ASSOCIATION_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. METER_V6 [S0, S2]*

  6. MULTI_CHANNEL_V4 [S0, S2]*

  7. NOTIFICA_V8 [S0, S2]*

  8. SICUREZZA_V1

  9. SECURITY_2_V1

  10. SUPERVISION_V1

  11. ZWAVEPLUS_INFO_V2

Punto finale 2

  1. ASSOCIATION_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. METER_V6 [S0, S2]*

  6. MULTI_CHANNEL_V4 [S0, S2]*

  7. NOTIFICA_V8 [S0, S2]*

  8. SICUREZZA_V1

  9. SICUREZZA_2_V1

  10. SUPERVISION_V1

  11. ZWAVEPLUS_INFO_V2

[S2]* Classe di comando Security S2

NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

Supporto della classe di comando Basic

COMMAND_CLASS_BASIC è mappato in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo degli interruttori (O) O1, O2,..

L'interruttore (O) O1, O2, ... verrà acceso o spento dopo aver ricevuto il comando BASIC_SET:

Comando di base ricevuto

Comando mappato (interruttore binario)

Set Base (0xFF)

Interruttore binario Interruttore (0xFF)

Set di base (0x00)

Interruttore binario Interruttore (0x00)

GET di base

Rapporto di base (Valore attuale, Valore target)

Classe di comando di supporto Indicatore

Il Dispositivo supporta la Classe di Comando Indicator V3 (ID 0x50). Quando il Dispositivo riceve un set di indicatori, il LED lampeggia in base al set di indicatori ricevuto.

Consulta il capitolo sulla Segnalazione a LED.

Supporto della classe di comando Meter

Il prodotto supporta la classe di comando meter e KWh è la scala di default riportata quando il tipo di scala non è presente nel comando Get ricevuto.

Nome della scala supportata

Valore della scala

Watt

2

KWh

0

Classe di Comando Notifiche

Clicca per vedere la Classe di Comando Notifica Z-Wave

Surriscaldamento rilevato

Commento

Surriscaldamento rilevato

Nome del tipo di notifica Z-Wave

Allarme termico

Tipo di notifica Z-Wave - Valore

0x04

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Surriscaldamento rilevato

Nome notifica Z-Wave - Valore

0x02

Nome Notifica Z-Wave - Versione

V2

Segnalazione LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegni tutte le uscite e invia una notifica

Sì

Azione per ripristinare - ciclo di alimentazione

Sì

Azione per ripristinare - breve pressione sul pulsante S

Sì

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a un qualsiasi terminale SW (SW, SW1, SW2, …)

Sì

Sovracorrente rilevata

Commento

Sovracorrente rilevata O (O1)

Nome del tipo di notifica Z-Wave

Gestione dell'alimentazione

Tipo di notifica Z-Wave - Valore

0x08

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Sovracorrente rilevata

Nome notifica Z-Wave - Valore

0x06

Nome Notifica Z-Wave - Versione

V3

Segnalazione LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegnere l'uscita O (O1) e inviare una notifica

Sì

Azione per ripristinare - ciclo di alimentazione

Sì

Azione per ripristinare - breve pressione sul pulsante S

Sì

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Sì

Commento

Sovracorrente rilevata O2

Nome del tipo di notifica Z-Wave

Gestione dell'alimentazione

Tipo di notifica Z-Wave - Valore

0x08

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Sovracorrente rilevata

Nome Notifica Z-Wave - Valore

0x06

Nome Notifica Z-Wave - Versione

V3

Segnalazione LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegnere l'uscita O2 e inviare una notifica

Sì

Azione per ripristinare - ciclo di alimentazione

Sì

Azione per ripristinare - breve pressione sul pulsante S

Sì

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Sì

Commento

Sovracorrente rilevata O1+O2

Nome del tipo di notifica Z-Wave

Gestione dell'alimentazione

Tipo di notifica Z-Wave - Valore

0x08

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Sovracorrente rilevata

Nome Notifica Z-Wave - Valore

0x06

Nome Notifica Z-Wave - Versione

V3

Segnalazione a LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegnere le uscite O1 e O2 e inviare una notifica

Sì

Azione per ripristinare - ciclo di alimentazione

Sì

Azione per ripristinare - breve pressione sul pulsante S

Sì

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Sì

Sovratensione rilevata

Commento

Sovratensione rilevata

Nome del tipo di notifica Z-Wave

Gestione dell'energia

Tipo di notifica Z-Wave - Valore

0x08

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Sovratensione rilevata

Nome notifica Z-Wave - Valore

0x07

Nome Notifica Z-Wave - Versione

V3

Segnalazione LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegni tutte le uscite e invia una notifica

Sì

Azione per ripristinare - ciclo di alimentazione

Sì

Azione per ripristinare - breve pressione sul pulsante S

Sì

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a un qualsiasi terminale SW (SW, SW1, SW2, …)

Sì

Associazioni

Clicca per vedere le Associazioni Z-Wave

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.
Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come gateway e telecomandi, o ai dispositivi in grado di interpretare i report inviati.Gruppo di associazione 1 – Il "gruppo Lifeline" invia al dispositivo di controllo le notifiche della command class e/o i report della command class quando tali command class vengono attivate. Sono consentiti al massimo 9 nodi:

Dispositivo principale


Dispositivo principale - Gruppo di associazione 1 - Lifeline

  1. INDICATOR_REPORT : Stato LED

  2. DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

  3. SWITCH_BINARY_REPORT : rapporto di cambio stato per tutte le uscite O (O, O1, O2, …) - comune

  4. NOTIFICATION_REPORT : attivato su Surriscaldamento

  5. NOTIFICATION_REPORT : attivato su Sovracorrente rilevata somma di tutte le uscite O (O1+O2+…)

  6. NOTIFICATION_REPORT : attivato su Sovratensione rilevata

  7. METER_REPORT : attivato dal consumo di energia dei carichi collegati a tutte le uscite O (O1+O2+…) (secondo le impostazioni dei Parametri dal n. 36 al 43).

Dispositivo principale - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Dispositivo principale - Gruppo di associazione 4 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 4
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Supporta le seguenti classi di comandi:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 5 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 5
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 1


Endpoint 1 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)NOTIFICATION_REPORT : attivato su Sovracorrente rilevata O (O1)METER_REPORT : attivato dal consumo di energia del carico collegato all'uscita O (O1) (secondo le impostazioni dei Parametri n. 36 e 39)

Endpoint 1 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 1 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 2


Endpoint 2 - Gruppo di associazione 1 - Lifeline


SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O2NOTIFICATION_REPORT : attivato su Sovracorrente rilevata O2METER_REPORT : attivato dal consumo di energia del carico collegato all'uscita O2 (secondo le impostazioni dei Parametri n. 37 e 40)

Endpoint 2 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Il dispositivo invia, in base allo stato di SW2 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 2 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Z-Wave® Importante dichiarazione di non responsabilità

Z-Wave® la comunicazione wireless potrebbe non essere sempre affidabile al 100%. Questo Dispositivo non dovrebbe essere utilizzato in situazioni in cui la vita e/o beni di valore dipendono esclusivamente dal suo funzionamento. Se il Dispositivo non viene riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di Dispositivo e assicurarsi che il gateway supporti Z-Wave Plus® dispositivi multicanale.

Risoluzione dei problemi

Per assistenza nella risoluzione dei problemi, visita il nostro portale di supporto: Assistenza

Compatibilità

Onda 2PM

funzioni - report

Gateway

Acceso/Spento 1

Acceso/Spento 2

SW 1 Acceso/Spento

SW 2 Acceso/Spento

W 1

W 2

kWh

Note

Assistente Domestico

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Fibaro HC 3 / Motore Z-Wave 3

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Accogliente

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

I problemi con i report possono essere risolti con questo soluzione.

Homee Cube Gen 7

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Homee Cube Gen 5

P

P

P

P

P

P

P

*1

SmartThings

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

con il driver edge Shelly Wave

Vera Ezlo

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Cozify

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Hubitat

❌

❌

❌

❌

❌

❌

❌

Note

*1 - Il dispositivo è configurato come dispositivo a canale singolo, con un unico interruttore nell'interfaccia dell'applicazione che consente di controllare entrambi gli output simultaneamente.

Funzione

Significato / testato

Acceso/Spento

se il dispositivo risponde al comando On/Off dell'interfaccia utente dell'app

Accensione/Spegnimento SW

se il dispositivo segnala cambiamenti di Acceso/Spento tramite input SW

Regolazione della luminosità

se il dispositivo risponde al comando di oscuramento dell'interfaccia dell'app

Regolazione SW

se il dispositivo segnala una variazione dello stato di attenuazione tramite input SW

Watt

se i Watt vengono segnalati (non richiesti)

kWh

se i kWh vengono segnalati (non richiesti)

Su/Giù

se il dispositivo risponde al comando Su/Giù dell'interfaccia dell'app

SW Su/Giù

se il dispositivo segnala cambiamenti Su/Giù tramite input SW

Doghe

se le lamelle rispondono al comando dell'interfaccia dell'app

Lamelle SW

se le doghe riportano le modifiche apportate dal SW

Controllo D

modalità indipendente se il dispositivo segnala comandi scena pressione singola, doppia pressione,…

Binario D

modalità distaccata se il dispositivo segnala acceso/spento binario tramite ingresso SW

Sensore n.

Il report del sensore è visualizzato nel gateway, il tipo di sensore è indicato nelle note.

Legenda

Simbolo

Stato

(tick)

Funzionante / Possibile

❌

Non funziona / Non possibile

P

Parzialmente

N/T

Non testato

Da definire

Da fare

Guide gateway

Potresti trovare guide utili sui gateway nel Z-Wave Base di conoscenza Shelly.

Note FCC

  • Questo dispositivo è conforme alla Parte 15 delle norme FCC.

  • Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

  • Il produttore non è responsabile per eventuali interferenze radio o TV causate da modifiche o cambiamenti non autorizzati a questo apparecchio. Tali modifiche o cambiamenti potrebbero annullare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.

  • Questo apparecchio è stato testato e risulta conforme ai limiti per un dispositivo digitale di Classe B, secondo la parte 15 delle norme FCC. Questi limiti sono stati stabiliti per fornire una ragionevole protezione contro interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può emettere energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere verificate spegnendo e riaccendendo l'apparecchio, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

    • Reindirizza o sposta l'antenna ricevente.

    • Aumenta la distanza tra l'apparecchiatura e il ricevitore.

    • Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

    • Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

  • Dichiarazione sull'esposizione alle RF:

    • Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle RF. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza restrizioni.


Smaltimento e riciclaggio

Questo si riferisce ai rifiuti di apparecchiature elettriche ed elettroniche. È applicabile negli Stati Uniti e in altri paesi per raccogliere i rifiuti separatamente.

Questo simbolo sul prodotto o nella documentazione allegata indica che il prodotto non deve essere smaltito nei rifiuti domestici quotidiani. Shelly Wave 2PM deve essere riciclato per evitare possibili danni all'ambiente o alla salute umana derivanti da uno smaltimento incontrollato e per promuovere il riutilizzo di materiali e risorse. È tua responsabilità smaltire il dispositivo separatamente dai rifiuti domestici generici quando non è più utilizzabile.

Guida utente stampata

Wave_2pm_US_user_guide_V1_Print.pdf
