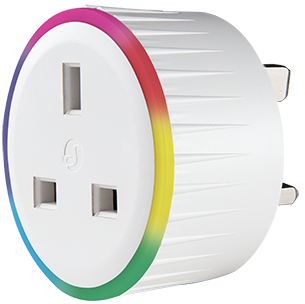

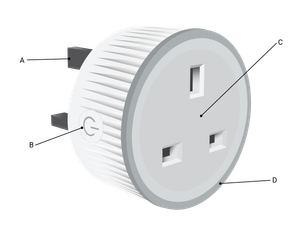

Wave Plug UK

Modalità normale

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Il relè è acceso e il consumo è 0W (nessun consumo)

Il LED sarà verde fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Il relè è acceso e il consumo è tra >0W e l'85% del consumo massimo

Il LED sarà giallo fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Il relè è acceso e il consumo è >85% del consumo massimo

Il LED sarà rosso fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Impostazioni in corso

Reset di fabbrica e riavvio

Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 secondo, poi i LED blu e rosso lampeggeranno 0,1s acceso / 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Modalità impostazione con pulsante S

Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo di aggiunta/rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.

Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.

Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Sovracorrente rilevata O

Il LED lampeggerà rosso in Modalità 4

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

Sovratensione rilevata

Il LED lampeggerà rosso in Modalità 4

Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.

Nota! In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.

2. Collega il dispositivo a una fonte di alimentazione.

3. Verifica se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S

1. Collega il dispositivo a una fonte di alimentazione.

2. Verifica se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiunta/rimozione sul gateway.

4. Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.

5. Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

7. Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.

Rimozione (esclusione) con il pulsante S

1. Collega il dispositivo a una fonte di alimentazione.

2. Verifica se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiunta/rimozione sul gateway.

4. Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.

5. Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

7. Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

Nota! In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Reset di fabbrica

Reset di fabbrica generale

Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway manca o è altrimenti non operativo.

Reset di fabbrica con il pulsante S

Nota! Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

1. Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.

2. Premi il pulsante S più volte finché il LED diventa rosso fisso.

3. Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.

4. Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 secondo, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

5. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.

Reset di fabbrica remoto con parametro tramite gateway

Il reset di fabbrica può essere eseguito da remoto impostando il Parametro n. 120

Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato alla Sicurezza 2.

Controllo autenticato

· DSK fuori banda per inclusione

· Può essere usato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK e codice QR (esempio)

Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.

Il DSK può essere usato per l'autenticazione fuori banda (OOB).

• Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

• 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 19 - O (O1) Auto OFF con timer

Se il carico O (O1) è acceso, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando ON, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Auto OFF disabilitato

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 25. Timer Auto OFF abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 20 - O (O1) Auto ON con timer

Se il carico O (O1) è spento, puoi programmare l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando OFF, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Auto ON disabilitato

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 25. Timer Auto ON abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 23 - Tipo contatto O (O1) - NO/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - NO

• 1 - NC

Logica relè:

Parametro n. 25 - Imposta unità timer in s o ms per O (O1)

Imposta le unità del timer in secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – timer impostato in secondi

• 1 – timer impostato in millisecondi

Parametro n. 36 - Rapporto potenza O (O1) su variazione - percentuale

Questo parametro determina la variazione minima di potenza consumata che farà inviare un nuovo rapporto al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

• 0 - rapporti disabilitati

• 1-100 (1-100%) - variazione di potenza

NOTA: Wave Shutter ha configurazioni endpoint diverse. Endpoint 1 come tapparella e Endpoint 2 come veneziana. Rapporti di potenza solo da Endpoint 1.
NOTA: Quando il dispositivo riporta il consumo di potenza (W), riporterà automaticamente anche la tensione (V) e la corrente (A).
NOTA: Indipendentemente dalla variazione percentuale del consumo di potenza, il rapporto non sarà inviato più frequentemente di quanto definito dal Parametro n. 39.
NOTA: Wave Shutter misura il consumo di potenza su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi insieme), Wave Shutter riporta un solo valore al gateway, cioè la somma del consumo di potenza di O1 e O2, lo stesso per la corrente.

Parametro n. 39 - Tempo minimo tra rapporti (O) O1

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo rapporto di potenza su O (O1) venga inviato al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

• 0 - rapporti disabilitati

• 1-120 (1-120s) - intervallo di rapporto

NOTA: Questo parametro è correlato al Parametro n. 36.
NOTA: Impostare un valore inferiore a 30s può causare congestione della rete Z-Wave (risposta lenta del dispositivo e diminuzione della stabilità della rete).
NOTA: Wave Shutter misura il consumo di potenza su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi insieme), Wave Shutter riporta un solo valore al gateway, cioè la somma del consumo di potenza di O1 e O2, lo stesso per la corrente.

Parametro n. 91 - Allarme acqua

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri consistono in 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 92 - Allarme fumo

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri consistono in 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 93 - Allarme CO

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri consistono in 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 94 - Allarme calore

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri consistono in 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 105 - Intensità segnalazione LED

In Wave 1, Wave 1PM e Wave 2PM, questo parametro sarà implementato nel 2024. Questo parametro determina l'intensità del LED sul dispositivo. Alcuni dispositivi hanno LED RGB e altri LED Blu/Rosso, ma tutti sono dimmerabili.

Dimensione valori: 1 Byte

Valore predefinito: 100

Valori e descrizioni: 0-100 (0-100%, ogni 1%)

Parametro n. 117 - Riavvio remoto dispositivo

Questo parametro abilita il riavvio o reset del dispositivo senza intervento fisico. Usa questo parametro solo per scopi di risoluzione problemi. Dopo il riavvio del dispositivo il valore sarà impostato al default

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - funzione inattiva

• 1 - Riavvio remoto dispositivo

Parametro n. 120 - Reset di fabbrica

Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Non eseguire reset di fabbrica

• 1431655765 - Esegui reset di fabbrica (hex 0x55555555)

Parametro n. 201 - Numero di serie 1

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

Parametro n. 202 - Numero di serie 2

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

Parametro n. 203 - Numero di serie 3

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CONFIGURATION_V4 [S0, S2]*

6. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

7. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

8. INDICATOR_V3 [S0, S2]*

9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

10. METER_V6 [S0, S2]*

11. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

12. NOTIFICATION_V8 [S0, S2]*

13. POWERLEVEL_V1 [S0, S2]*

14. SECURITY_V1

15. SECURITY_2_V1

16. SUPERVISION_V1

17. TRANSPORT_SERVICE_V2

18. VERSION_V3 [S0, S2]*

19. ZWAVEPLUS_INFO_V2

Surriscaldamento rilevato

Sovracorrente rilevata

Sovratensione rilevata

Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella tua rete Z-Wave senza bisogno del gateway Z-Wave.

Numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere configurato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il “Gruppo Lifeline” è riservato esclusivamente a un gateway e quindi può essere assegnato solo 1 nodo.

Gruppo di associazione 1 – “Gruppo Lifeline” riporta lo stato del dispositivo e permette di assegnare un solo dispositivo (gateway di default); è consentito solo 1 nodo. Le seguenti classi di comando sono supportate:

Dispositivo radice

Gruppo di associazione 1 - Lifeline

• INDICATOR_REPORT : stato LED

• DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

• SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)

• NOTIFICATION_REPORT : attivato su Surriscaldamento rilevato

• NOTIFICATION_REPORT : attivato su Sovracorrente rilevata

• NOTIFICATION_REPORT : attivato su Sovratensione rilevata

• METER_REPORT : attivato dal consumo di potenza del carico di tutti i carichi collegati a tutte le uscite O (O1+O2+…) (secondo le impostazioni dei Parametri da n. 36 a 43)

Gruppo di associazione 2

Nodi consentiti: 9
È assegnato all'uscita O (O1) (usa la classe di comando Basic). Attivato da O (O1). Supporta le seguenti classi di comando:

• BASIC_SET : imposta stato On / Off sul dispositivo associato
