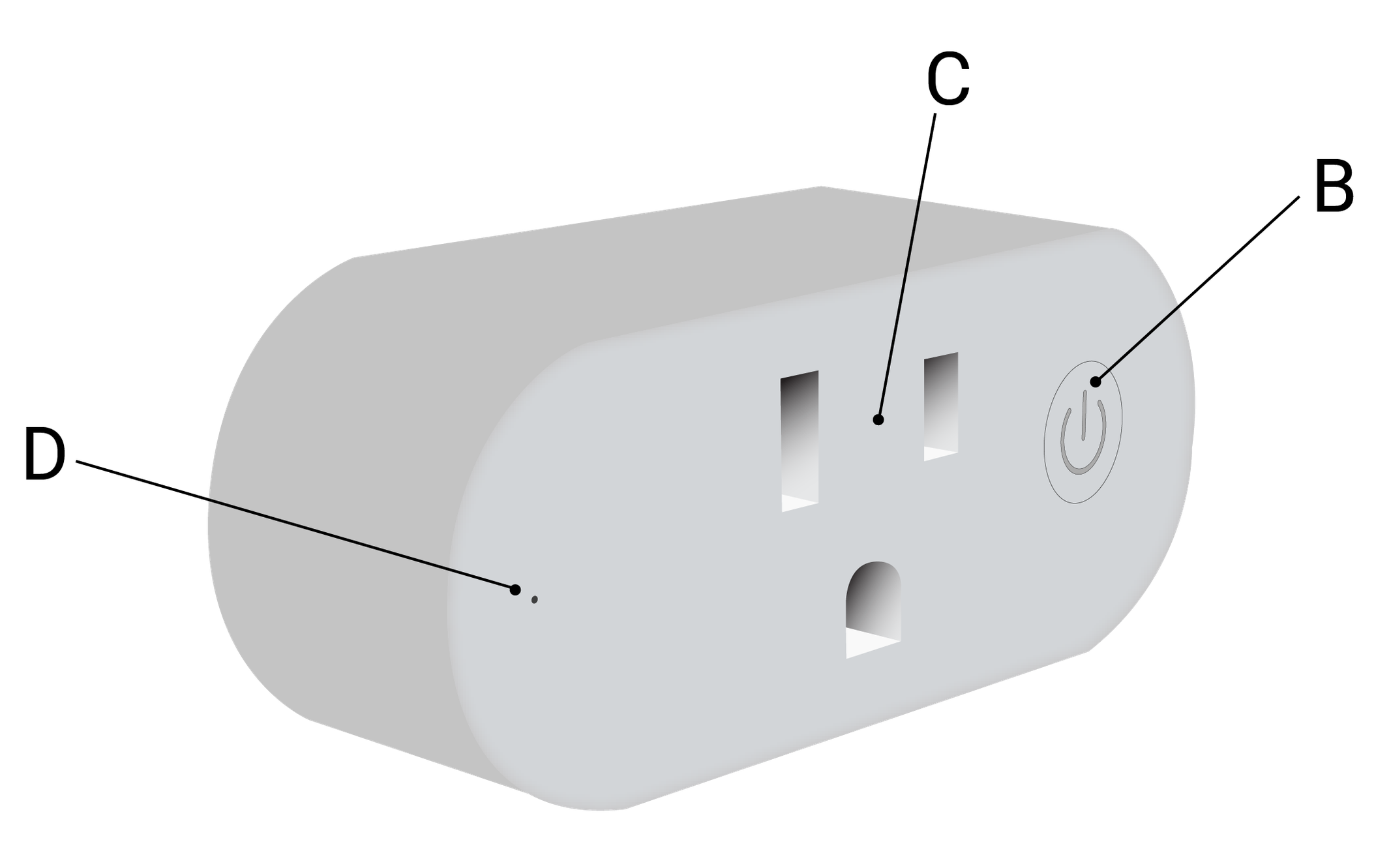

Wave Plug US

Modalità normale

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Aggiunto/Incluso

Il LED lampeggerà viola in Modalità 1 per 10 secondi dopo ogni ciclo di alimentazione.

Relè acceso e consumo di potenza >85% del consumo massimo

Il LED sarà rosso fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Relè acceso e consumo di potenza tra 0W e 85% del consumo massimo

Il LED sarà blu fisso tutto il tempo a partire da 11 secondi dopo ogni ciclo di alimentazione.

Impostazioni in corso

Reset di fabbrica e riavvio

Durante il reset di fabbrica, il LED diventerà viola fisso.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Modalità impostazione con pulsante S

Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo di aggiunta/rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.

Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.

Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Sovracorrente rilevata O

Il LED lampeggerà rosso in Modalità 4

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

Sovratensione rilevata

Il LED lampeggerà rosso in Modalità 4

Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno/spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.

Nota! In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.

2. Collega il dispositivo a una fonte di alimentazione.

3. Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED viola lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S

1. Collega il dispositivo a una fonte di alimentazione.

2. Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiunta/rimozione sul gateway.

4. Per entrare in modalità impostazione, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

5. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

7. Il LED viola lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno/spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.

Rimozione (esclusione) con il pulsante S

1. Collega il dispositivo a una fonte di alimentazione.

2. Controlla se il LED viola lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiunta/rimozione sul gateway.

4. Per entrare in modalità impostazione, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

5. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

7. Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.

Nota! In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Reset di fabbrica

Reset di fabbrica generale

Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.

Reset di fabbrica con il pulsante S

Nota! Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

1. Per entrare in modalità impostazione, premi e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.

2. Premi il pulsante S più volte finché il LED diventa rosso fisso.

3. Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.

4. Durante il reset di fabbrica, il LED diventerà viola fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.

5. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.

Reset di fabbrica remoto con parametro tramite gateway

Il reset di fabbrica può essere eseguito da remoto impostando il Parametro n. 120

Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.

Controllo autenticato

· DSK fuori banda per inclusione

· Può essere usato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK e codice QR (esempio)

Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.

Il DSK può essere usato per l'autenticazione fuori banda (OOB).

• Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

• 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 19 - O (O1) Auto OFF con timer

Se il carico O (O1) è acceso, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando ON, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Auto OFF disabilitato

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 25. Timer Auto OFF abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 20 - O (O1) Auto ON con timer

Se il carico O (O1) è spento, puoi programmare l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si resetta a zero ogni volta che il dispositivo riceve un comando OFF, sia da remoto (dal gateway o dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Auto ON disabilitato

• 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 25. Timer Auto ON abilitato per un dato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 23 - Tipo contatto O (O1) - NO/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - NO

• 1 - NC

Logica relè:

Parametro n. 25 - Imposta unità timer in s o ms per O (O1)

Imposta le unità del timer in secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 – timer impostato in secondi

• 1 – timer impostato in millisecondi

Parametro n. 36 - Rapporto potenza O (O1) su variazione - percentuale

Questo parametro determina la variazione minima di potenza consumata che comporterà l'invio di un nuovo rapporto al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

• 0 - rapporti disabilitati

• 1-100 (1-100%) - variazione di potenza

NOTA: Wave Shutter ha configurazioni endpoint diverse. Endpoint 1 come tapparella e Endpoint 2 come veneziana. Rapporti di potenza solo da Endpoint 1.
NOTA: Quando il dispositivo riporta il consumo di potenza (W), riporterà automaticamente anche la tensione (V) e la corrente (A).
NOTA: Indipendentemente dalla variazione percentuale del consumo di potenza, il rapporto non sarà inviato più frequentemente di quanto definito dal Parametro n. 39.
NOTA: Wave Shutter misura il consumo di potenza su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi insieme), Wave Shutter riporta un solo valore al gateway, cioè la somma del consumo di potenza di O1 e O2, lo stesso vale per la corrente.

Parametro n. 39 - Tempo minimo tra i rapporti (O) O1

Questo parametro determina il tempo minimo che deve trascorrere prima che un nuovo rapporto di potenza su O (O1) venga inviato al gateway.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

• 0 - rapporti disabilitati

• 1-120 (1-120s) - intervallo di rapporto

NOTA: Questo parametro è in relazione al Parametro n. 36.
NOTA: Impostare un valore inferiore a 30s può causare congestione della rete Z-Wave (risposta lenta del dispositivo e diminuzione della stabilità della rete).
NOTA: Wave Shutter misura il consumo di potenza su O1 e O2, ma poiché solo O1 o solo O2 possono essere attivi contemporaneamente (mai entrambi insieme), Wave Shutter riporta un solo valore al gateway, cioè la somma del consumo di potenza di O1 e O2, lo stesso vale per la corrente.

Parametro n. 91 - Allarme acqua

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 92 - Allarme fumo

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 93 - Allarme CO

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 94 - Allarme calore

Questo parametro determina a quali frame di allarme il dispositivo deve rispondere e come. I parametri sono costituiti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 nessuna azione

• 1 apri relè / Apri tapparelle (posizione su)

• 2 chiudi relè / Chiudi tapparelle (posizione giù)

Parametro n. 105 - Intensità segnalazione LED

In Wave 1, Wave 1PM e Wave 2PM, questo parametro sarà implementato nel 2024. Questo parametro determina l'intensità del LED sul dispositivo. Alcuni dispositivi hanno LED RGB e altri LED Blu/Rosso, ma tutti sono dimmerabili.

Dimensione valori: 1 Byte

Valore predefinito: 100

Valori e descrizioni: 0-100 (0-100%, ogni 1%)

Parametro n. 117 - Riavvio remoto dispositivo

Questo parametro abilita il riavvio o il reset del dispositivo senza intervento fisico. Usa questo parametro solo per scopi di risoluzione problemi. Dopo il riavvio del dispositivo il valore sarà impostato al default

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - funzione inattiva

• 1 - Riavvio remoto dispositivo

Parametro n. 120 - Reset di fabbrica

Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Non eseguire reset di fabbrica

• 1431655765 - Esegui reset di fabbrica (hex 0x55555555)

Parametro n. 201 - Numero di serie 1

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

Parametro n. 202 - Numero di serie 2

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

Parametro n. 203 - Numero di serie 3

Questo parametro contiene il numero di serie del dispositivo.

NOTA: Questo parametro non può essere modificato dall'utente.

Dimensione valori: 4 Byte

Valore predefinito: 2147483647

Valori e descrizioni:

• 0 - 2147483647

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CONFIGURATION_V4 [S0, S2]*

6. DEVICE_RESET_LOCALLY_V1 [S0, S2]*

7. FIRMWARE_UPDATE_MD_V5 [S0, S2]*

8. INDICATOR_V3 [S0, S2]*

9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

10. METER_V6 [S0, S2]*

11. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*

12. NOTIFICATION_V8 [S0, S2]*

13. POWERLEVEL_V1 [S0, S2]*

14. SECURITY_V1

15. SECURITY_2_V1

16. SUPERVISION_V1

17. TRANSPORT_SERVICE_V2

18. VERSION_V3 [S0, S2]*

19. ZWAVEPLUS_INFO_V2

Surriscaldamento rilevato

Sovracorrente rilevata

Sovratensione rilevata

Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza bisogno del gateway Z-Wave.

Numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere configurato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, consigliamo di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il “Gruppo Lifeline” è riservato esclusivamente a un gateway e quindi può essere assegnato solo 1 nodo.

Gruppo di associazione 1 – “Gruppo Lifeline” riporta lo stato del dispositivo e permette di assegnare un solo dispositivo (gateway di default); è consentito solo 1 nodo. Le seguenti classi di comando sono supportate:

Dispositivo radice

Gruppo di associazione 1 - Lifeline

• INDICATOR_REPORT : stato LED

• DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

• SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)

• NOTIFICATION_REPORT : attivato su Surriscaldamento rilevato

• NOTIFICATION_REPORT : attivato su Sovracorrente rilevata

• NOTIFICATION_REPORT : attivato su Sovratensione rilevata

• METER_REPORT : attivato dal consumo di potenza del carico di tutti i carichi collegati a tutte le uscite O (O1+O2+…) (secondo le impostazioni dei Parametri da n. 36 a 43)

Gruppo di associazione 2

Nodi consentiti: 9
È assegnato all'uscita O (O1) (usa la classe di comando Basic). Attivato da O (O1). Supporta le seguenti classi di comando:

• BASIC_SET : imposta stato On / Off sul dispositivo associato
