Nota: La linea di prodotti nota come "Shelly Qubino Wave" sarà ora denominata "Shelly Wave". Questo cambio di nome non influenzerà la funzionalità di alcun dispositivo. L'unica modifica sarà l'uso del nuovo nome in tutta la documentazione futura.
Identificazione del dispositivo

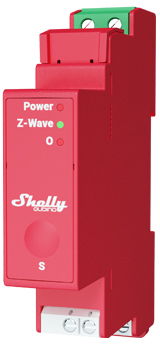

Dispositivo: Wave Pro 1PM
Numero parte/ Codice ordine AUS: QPSW-0A1P16AU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x008B
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460
Terminologia
Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.
Gateway - Un gateway Z-Wave®, chiamato anche controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.
Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.
Descrizione breve
Il dispositivo è un interruttore smart montabile su guida DIN con misurazione della potenza. Controlla la funzione on/off per un dispositivo elettrico con carico fino a 16 A. È compatibile con interruttori (default) e pulsanti.
Interruttore collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore (default), ogni cambio di stato dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.
Cambiare posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave).
Cambiare posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come “Cambiare la posizione dell'interruttore due volte”. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave).
Interruttore-memory collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore-memory, allora:
Commutazione a chiusura contatto interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato On e invia comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)
Commutazione ad apertura contatto interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato Off e invia comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O (O1) all'opposto e invia comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)
Accensione/Spegnimento carico collegato a O (O1)
Carico collegato a O (O1) è possibile accendere/spegnere tramite:
tramite comando Z-Wave
Lo spegnimento/accensione automatico può essere abilitato tramite le impostazioni corrette dei Parametri n. 19 e 20.
premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato all'opposto
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le smart home – Z-Wave.
Questo significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.
Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.
Schema interno semplificato
Interfacce elettriche del dispositivo
Ingressi
2 ingressi per interruttore/pulsante su morsetti a vite
2 ingressi di alimentazione su morsetti a vite: 2 N (+) e 3 L (Ʇ)
1 ingresso relè su morsetto a vite
Uscite
1 uscita relè con misurazione potenza su morsetto a vite
Connettività
Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata
Caratteristiche di sicurezza
Protezione da surriscaldamento
Il dispositivo ha protezione interna da surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5s, il dispositivo:
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)
i LED reagiscono come specificato sopra (vedi modalità lampeggio LED per Surriscaldamento rilevato)
Qualsiasi delle seguenti azioni resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione su qualsiasi interruttore/pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per surriscaldamento rilevato.
Protezione da sovracorrente
Il dispositivo ha protezione interna da sovracorrente. Se la corrente supera 16A+10% (corrente massima di commutazione +10%) per più di 5s, il dispositivo:
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Sovracorrente rilevata)
i LED reagiscono come specificato sopra (vedi modalità lampeggio LED per Sovracorrente rilevata)
Qualsiasi delle seguenti azioni resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione su qualsiasi interruttore/pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da sovracorrente è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per sovracorrente rilevata.
Protezione da sovratensione
Il dispositivo ha protezione interna da sovratensione. Questo vale per la tensione di alimentazione standard 230 V AC. Se la tensione supera 240 V AC+15% (278 V AC) per più di 5s, il dispositivo:
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Sovratensione rilevata)
i LED reagiscono come specificato sopra (vedi modalità lampeggio LED per Sovratensione rilevata)
Qualsiasi delle seguenti azioni resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione su qualsiasi interruttore/pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da sovratensione è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per sovratensione rilevata.
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Pulsante S e modalità operative
Modalità normale
Modalità impostazione in corso
-
Modalità impostazione (con pulsante S)
La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il dispositivo torna automaticamente in modalità normale.
-
Entrare in modalità impostazione:
Premere e tenere premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso
Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito
Lo stato LED del menu ha un timeout di 10s prima di tornare nuovamente in stato normale
Funzioni del pulsante S
Aggiunta manuale del dispositivo a una rete Z-Wave
Rimozione manuale del dispositivo da una rete Z-Wave
Reset di fabbrica del dispositivo
Segnalazione LED
Modalità normale
Rimosso/Escluso
Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Aggiunto/Incluso
Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Impostazioni in corso
Reset di fabbrica e riavvio
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.
Aggiunta / Rimozione
Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.
Aggiornamento firmware OTA
Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.
Controllo alimentazione 230 V AC frequenza o 24 V DC tensione
Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.
Modalità impostazione con pulsante S
Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.
Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo di aggiunta/rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.
Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.
Reset di fabbrica - mentre si preme il pulsante S - processo di reset di fabbrica selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.
Modalità allarme
Sovracorrente rilevata
Il LED lampeggerà rosso in Modalità 4 1x - 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Surriscaldamento rilevato
Il LED lampeggerà rosso in Modalità 4 2x - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Guasto alimentazione (frequenza alimentazione 230 V AC o tensione 24 V DC)
Il LED lampeggerà rosso in Modalità 4 3x - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Sovratensione rilevata
Il LED lampeggerà rosso in Modalità 4 7x - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Modalità lampeggio LED
Specifiche
Alimentazione |
110 - 240 V AC, 50/60 Hz |
Consumo energetico |
< 0.3 W |
Misurazione potenza [W] |
Sì |
Tensione massima commutazione AC |
240 V |
Corrente massima commutazione AC |
16 A |
Tensione massima commutazione DC |
N/D |
Corrente massima commutazione DC |
N/D |
Protezione da surriscaldamento |
Sì |
Protezione da sovracorrente |
Sì |
Protezione da sovratensione |
Sì |
Distanza |
Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali) |
Ripetitore Z-WaveSìCPU |
Z-Wave |
® |
S800Bande di frequenza Z-Wave919.8 MHz |
Potenza massima trasmessa nella banda di frequenza< 25 mWDimensioni (A x L x P) |
94x19x69 ± 0.5 mm / 3.70x0.75x2.71 ± 0.02 in |
Peso |
61 g / 2.15 oz. |
Montaggio |
Guida DIN |
Coppia massima morsetti a vite |
0.4 Nm / 3.54 lbin |
Sezione conduttore |
0.5 a 2.5 mm² / 20 a 14 AWG (connettore verde) |
0.5 a 1.5 mm² / 20 a 16 AWG (connettori bianchi) |
Lunghezza spelata conduttore |
6 a 7 mm / 0.24 a 0.28 in (connettore verde) |
5 a 6 mm / 0.20 a 0.24 in (connettori bianchi) |
Plastica |
Colore |
Temperatura ambiente |
-20°C a 40°C / -5°F a 105°F |
Umidità |
30% a 70% UR |
Altitudine massima |
2000 m / 6562 ft. |
Schema elettrico base |
Legenda |
Morsetti |
Fili |
N
 |
Morsetto neutro
N |
Filo neutro |
||
|---|---|---|---|
L |
Morsetto fase (110–240 V AC) |
L |
Filo fase (110 - 240 VAC) |
SW 1 |
Terminale ingresso interruttore/pulsante (controllo O) |
SW 2 |
Terminale ingresso interruttore/pulsante |
I |
Terminale ingresso circuito carico |
||
O |
Terminale uscita circuito carico |
||
Informazioni su Z-Wave® |
Aggiunta del dispositivo a una rete Z-Wave® (inclusione) |
|
|
Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo |
Nota! |
Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.
Nota!
IMPORTANTE: Il codice PIN non deve essere perso.Aggiunta SmartStart (inclusione)
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete. Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.
Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Aggiunta (inclusione) con il pulsante S
Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Aggiunta (inclusione) con un interruttore/pulsante
Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®. Abilita la modalità aggiunta/rimozione sul gateway.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
*Modalità di apprendimento -
uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.
Rimozione del dispositivo da una rete Z-Wave® (esclusione)
Nota!
Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.Nota!
Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.
Rimozione (esclusione) con il pulsante S Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Rimozione (esclusione) con un interruttore/pulsante
Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®. Abilita la modalità aggiunta/rimozione sul gateway.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in MODALITÀ DI APPRENDIMENTO). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Reset di fabbrica
Reset di fabbrica generale
Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.
Reset di fabbrica con il pulsante S
Nota!
Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.
Premi il pulsante S più volte finché il LED diventa rosso fisso.
Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica con un interruttore/pulsante
Nota!
Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.
Collega il dispositivo a una fonte di alimentazione.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica remoto tramite parametro con il gateway
Il reset di fabbrica può essere eseguito da remoto tramite le impostazioni del Parametro n. 120
Sicurezza Z-Wave® e Chiave Specifica del Dispositivo (DSK)
Clicca per informazioni sulla sicurezza e sul DSK
Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato alla Sicurezza 2.
Controllo autenticato
DSK Out-Of-Band per inclusione
Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.
Nota
! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.
Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.
Etichetta DSK e codice QR (esempio)
Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.Il DSK può essere usato per autenticazione out-of-band (OOB).
Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.
Parametri Z-Wave®
Clicca per vedere i Parametri
Parametro n. 1 - Tipo di interruttore SW (SW1)
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).
Dimensione valore: 1 Byte
BASIC_V2 [S0, S2]*
Surriscaldamento rilevato
Il gruppo Lifeline riporta lo stato del dispositivo e permette di assegnare un solo dispositivo (gateway di default), è consentito un solo nodo. Supporta le seguenti classi di comando:
Supporto
Compatibilità con gateway
Wave Pro 1PM
funzioni - rapportiGateway
On/Off
SW On/Off |
W |
||||
kWh |
Note |
Home Assistant |
Fibaro HC 3 / motore Z-Wave 3 |
Homey |
Homee Cube Gen 7 |
Homee Cube Gen 5 |
|
|
|
|
|
P |
|
|
|
|
|
*1 |
|
|
|
|
|
❌ *2 |
|
|
|
|
|
❌ *2 |
|
*1, *2Smart Things |
con il driver Shelly Wave edge |
Vera Ezlo |
Cozify |
Note |
|
|
|
|
*1 Lo stato dell'uscita cambia ma lo stato corrispondente nell'interfaccia utente non si aggiorna. |
*2 I valori W e kWh non sono riportati all'interfaccia utente. |
|
|
|
|
|
Funzione |
|
|
|
|
|
Significato / testato |
On/Off se il dispositivo risponde al comando On/Off dell'interfaccia app |
||||
SW On/Off |
se il dispositivo riporta i cambiamenti On/Off tramite ingresso SW |
|---|---|
Dimming |
se il dispositivo risponde al comando di dimmerazione dell'interfaccia app |
SW Dimming |
se il dispositivo riporta il cambiamento di stato dimmer tramite ingresso SW |
Watt |
se i Watt sono riportati (non richiesti) |
kWh |
se i kWh sono riportati (non richiesti) |
Su/Giù |
se il dispositivo risponde al comando Su/Giù dell'interfaccia app |
SW Su/Giù |
se il dispositivo riporta i cambiamenti Su/Giù tramite ingresso SW |
Lamelle |
se le lamelle rispondono al comando dell'interfaccia app |
SW Lamelle |
se le lamelle riportano i cambiamenti fatti tramite SW |
Controllo D |
modalità staccata |
se il dispositivo riporta comandi scena pressione singola, doppia, … |
D Binario |
modalità staccata |
se il dispositivo riporta On/Off binario tramite ingresso SWSensore # |
Il sensore è visualizzato nel gateway, tipo di sensore nelle note. |
LegendaSimbolo |
Stato |
Funzionante / Possibile |
❌ | ||||
Non funzionante / Non possibile |
P |
|||
|
Parzialmente |
|||
N/T |
Non testato |
|||
TBD |
Da fare |
|||
Guide gateway |
Potresti trovare guide utili sui gateway nella |
|||
Shelly Knowledge base |
Conformità |
|||
Dichiarazione di conformità multilingue EU Wave Pro 1PM 2025-07-22.pdf
Dichiarazione di conformità UK PSTI Wave Pro 1PM.pdfGuida utente stampata.
Wave_Pro1PM_multilang_2023_print_V1.pdf
Wave Pro 1PM dichiarazione di conformità UE multilingue 2025-07-22.pdf
Wave Pro 1PM UK PSTI Dichiarazione di conformità ACT.pdf
