Wave Pro 2 (UE)
Nota: La linea di prodotti nota come "Shelly Qubino Wave" sarà ora denominata "Shelly Wave". Questo cambio di nome non influenzerà la funzionalità di alcun dispositivo. L'unica modifica sarà l'uso del nuovo nome in tutta la documentazione futura.
Identificazione del dispositivo
Dispositivo: Wave Pro 2
Numero di parte/ Codice ordine UE: QPSW-0A2X16EU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x008C
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460
Terminologia
Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.
Gateway - Un gateway Z-Wave®, chiamato anche controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.
Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.
Descrizione breve

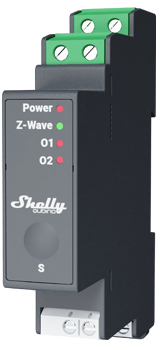

Il dispositivo è un interruttore smart a 2 canali montabile su guida DIN con contatti privi di potenziale. Controlla la funzione on/off per due dispositivi elettrici indipendenti con un carico fino a 16 A per canale (25 A in totale). È compatibile con interruttori (default) e pulsanti.
Interruttore collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore (default), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.
Cambiare posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave).
Cambiare posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come “Cambiare la posizione dell'interruttore due volte”. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Interruttore-memory collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore-memory, allora:
Commutazione a contatto interruttore-memory chiuso: Cambia lo stato dell'uscita O (O1) allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Commutazione a contatto interruttore-memory aperto: Cambia lo stato dell'uscita O (O1) allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O (O1) all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)
Interruttore collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore (default), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O2 allo stato opposto - ON, OFF, ON, ecc.
Cambiare posizione dell'interruttore una volta: Cambia lo stato dell'uscita O2 allo stato opposto e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Cambiare posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come Cambiare la posizione dell'interruttore due volte. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 4 e 4 (vedi capitolo Associazione Z-Wave)
Interruttore-memory collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore-memory, allora:
Commutazione a contatto interruttore-memory chiuso: Cambia lo stato dell'uscita O2 allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Commutazione a contatto interruttore-memory aperto: Cambia lo stato dell'uscita O2 allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW2
Se SW2 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O2 all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O2 all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo di associazione 4 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo di associazione 5 (vedi capitolo Associazione Z-Wave)
Accensione/Spegnimento carico collegato a O (O1)
Carico collegato a O (O1) può essere acceso/spento tramite:
tramite comando Z-Wave
L'accensione automatica può essere abilitata tramite le impostazioni corrette dei Parametri n. 19 e 20.
premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato all'opposto
Accensione/Spegnimento carico collegato a O2
Carico collegato a O2 può essere acceso/spento tramite:
tramite comando Z-Wave
L'accensione automatica può essere abilitata tramite le impostazioni corrette dei Parametri n. 21 e 22.
premendo l'interruttore/pulsante SW2: Cambia lo stato del carico collegato all'opposto
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Agricoltura
Integrazioni
I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le smart home – Z-Wave.
Questo significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.
Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.

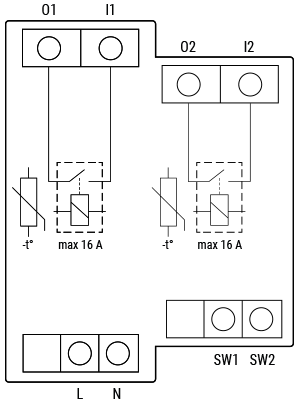

Schema elettrico semplificato interno
Interfacce elettriche del dispositivo
Ingressi
2 ingressi per interruttore/pulsante su morsetto a vite
2 ingressi per contatto relè privi di potenziale su morsetto a vite
2 ingressi di alimentazione su morsetti a vite: N, L
Uscite
2 uscite relè con contatti privi di potenziale su morsetto a vite
Connettività
Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata
Caratteristiche di sicurezza
Protezione da surriscaldamento
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)
i led reagiscono come specificato sopra (vedi modalità lampeggio per Surriscaldamento rilevato)
Qualsiasi delle seguenti attività resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione di qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per Surriscaldamento rilevato.
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Pulsante S e modalità operative
Modalità normale
Modalità “Impostazione in corso”
-
Modalità impostazione (con pulsante S)
La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il dispositivo torna automaticamente in modalità normale.
-
Entrare in modalità impostazione:
Premere rapidamente e tenere premuto il pulsante S sul dispositivo finché il LED diventa blu fisso
Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito
Lo stato LED del menu ha un timeout di 10s prima di tornare nuovamente in stato normale
Funzioni del pulsante S
Aggiunta manuale del dispositivo a una rete Z-Wave
Rimozione manuale del dispositivo da una rete Z-Wave
Reset di fabbrica del dispositivo
Segnalazione LED
Modalità normale
Rimosso/Escluso
Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Aggiunto/Incluso
Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Impostazioni in corso
Reset di fabbrica e riavvio
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.
Aggiunta / Rimozione
Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.
Aggiornamento firmware OTA
Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.
Controllo alimentazione 230 V AC frequenza o 24 V DC tensione
Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.
Modalità impostazione con pulsante S
Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.
Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo Aggiunta/Rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.
Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.
Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.
Modalità allarme
Surriscaldamento rilevato
Il LED lampeggerà rosso in Modalità 4 2x - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Modalità lampeggio LED
Specifiche
Alimentazione |
110 - 240 V AC, 50/60 Hz |
Consumo energetico |
< 0,3 W |
Tensione massima commutazione AC |
240 V |
Corrente massima commutazione AC |
16 A per canale, 25 A totale |
Tensione massima commutazione DC |
N/D |
Corrente massima commutazione DC |
N/D |
Protezione da surriscaldamento |
Sì |
Distanza |
Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali) |
Ripetitore Z-Wave®:SìCPU |
Z-Wave® S800 |
Banda di frequenza Z-Wave®: |
868,4 MHzPotenza massima trasmessa nella banda di frequenza< 25 mW |
Dimensioni (A x L x P)94x19x69 ±0.5 mm / 3.70x0.75x2.71 ±0.02 inPeso |
73 g / 2.58 oz. |
Montaggio |
Guida DIN |
Coppia massima morsetti a vite |
0.4 Nm / 3.54 lbin |
Sezione conduttore |
0.5 a 2.5 mm² / 20 a 14 AWG (connettore verde) |
0.5 a 1.5 mm² / 20 a 16 AWG (connettori bianchi) |
Lunghezza conduttore spelato |
6 a 7 mm / 0.24 a 0.28 in (connettore verde) |
5 a 6 mm / 0.20 a 0.24 in (connettori bianchi) |
Materiale involucro |
Plastica |
Grigio |
Temperatura ambiente |
Umidità |
30% a 70% UR |
Altitudine massima |
2000 m / 6562 ft. |

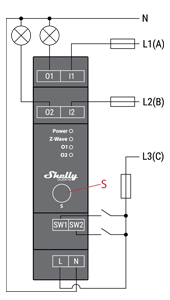

Schema elettrico base |
Legenda |
Morsetti |
Fili |
N |
Morsetto neutro |
N
 |
Filo neutro
L |
Morsetto fase (110–240 V AC) |
||
|---|---|---|---|
L1(A) |
Filo fase circuito carico 1 (110-240 V AC) |
SW |
Terminale ingresso interruttore/pulsante (controlla O1) |
L2(B) |
Filo fase circuito carico 2 (110-240 V AC) |
SW2 |
Terminale ingresso interruttore/pulsante (controlla O2) |
L3(C) |
Filo alimentazione dispositivo (110-240 V AC) |
I1 |
Terminale ingresso circuito carico 1 |
I2 |
Terminale ingresso circuito carico 2 |
O1 |
Terminale uscita circuito carico 1 |
O2 |
Terminale uscita circuito carico 2 |
||
Informazioni su Z-Wave® |
Aggiunta del dispositivo a una rete Z-Wave® (inclusione) |
||
Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo |
Nota! |
|
|
Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico per 1s on/1s off /1s on/1s off se il dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®. |
Nota! |
In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso.
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la Chiave Specifica del Dispositivo (DSK) Sicurezza 2 (S2) alla lista di provisioning nel gateway.
Collega il dispositivo a una fonte di alimentazione. Verifica se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Aggiunta (inclusione) con il pulsante S
Collega il dispositivo a una fonte di alimentazione.
Verifica se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Aggiunta (inclusione) con un interruttore/pulsante
Collega il dispositivo a una fonte di alimentazione.
Verifica se il LED blu lampeggia in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere l'interruttore momentaneo 3 volte o commutare l'interruttore acceso/spento 3 volte. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
*Modalità di apprendimento -
uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.
Rimozione del dispositivo da una rete Z-Wave® (esclusione)
Nota!
Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.
Nota!
Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico per 1s on/1s off /1s on/1s off se il dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.Rimozione (esclusione) con il pulsante S
Collega il dispositivo a una fonte di alimentazione.
Verifica se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®. Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Rimozione (esclusione) con un interruttore/pulsante
Collega il dispositivo a una fonte di alimentazione.
Verifica se il LED verde lampeggia in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in MODALITÀ DI APPRENDIMENTO). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante 3 volte o commutare l'interruttore acceso/spento 3 volte. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Reset di fabbrica
Reset di fabbrica generale
Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.
Reset di fabbrica con il pulsante S
Nota!
Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.
Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.
Premi il pulsante S più volte finché il LED diventa rosso fisso.
Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.Reset di fabbrica con un interruttore/pulsante
Nota!
Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo il collegamento del dispositivo all'alimentazione.
Collega il dispositivo a una fonte di alimentazione.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o commutare l'interruttore acceso/spento 5 volte.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica da remoto con parametro tramite gateway Il reset di fabbrica può essere eseguito da remoto tramite le impostazioni del Parametro n. 120
Sicurezza Z-Wave® e Chiave Specifica del Dispositivo (DSK)
Clicca per informazioni sulla Sicurezza e sul DSK
Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.
Controllo autenticato
DSK Out-Of-Band per inclusione
Può essere usato dalla maggior parte delle implementazioni
Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.
! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo (DSK) Z-Wave®. Il codice DSK unico è stampato sull'etichetta DSK sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.
Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.
Etichetta DSK e codice QR (esempio)
Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua Chiave Pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.
Il DSK può essere usato per autenticazione out-of-band (OOB).
Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.Parametri Z-Wave®
Clicca qui per vedere i Parametri Z-Wave
Parametro n. 1 - Tipo interruttore SW (SW1)
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).
Dimensione valore: 1 Byte
Valore predefinito: 2
Valori e descrizioni:
CONFIGURATION_V4 [S0, S2]*
Allarme calore
Gruppo di associazione 1 –
Wave Pro 2
funzioni - rapporti
Gateway
On/Off 1On/Off 2
SW On/Off 1
SW On/Off 2 |
Note |
||||
Home Assistant |
Fibaro HC 3 / motore Z-Wave 3 |
Homey |
*H |
Homee Gen 7 |
Homee Gen 5 |
P |
|
|
|
|
|
*1 |
|
|
|
|
|
P |
|
|
|
|
*1 |
❌ *2 |
|
|
|
|
|
❌ *2 |
*1, *2Smart Things |
con il driver Shelly Wave edgeVera Ezlo |
Cozify |
Note |
*1 Il gateway imposta un lifeline ordinario e c'è un solo controllo per entrambe le uscite nell'interfaccia utente. |
*2 Le uscite cambiano stato tuttavia lo stato corrispondente nell'interfaccia utente non riflette gli aggiornamenti. |
|
|
|
|
*H Problemi con i rapporti possono essere risolti con questa |
soluzione |
|
|
|
|
|
Funzione |
|
|
|
|
|
Significato / testato |
On/Off |
||||
Dimming |
se il dispositivo risponde al comando di dimmerazione dell'interfaccia app |
|---|---|
SW Dimming |
se il dispositivo riporta cambiamenti di dimmerazione tramite ingresso SW |
Watt |
se i Watt sono riportati (non richiesti) |
kWh |
se i kWh sono riportati (non richiesti) |
Su/Giù |
se il dispositivo risponde al comando Su/Giù dell'interfaccia app |
SW Su/Giù |
se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW |
Lamelle |
se le lamelle rispondono al comando dell'interfaccia app |
SW Lamelle |
se le lamelle riportano i cambiamenti fatti tramite SW |
Controllo D |
modalità staccata |
se il dispositivo riporta comandi scena pressione singola, doppia pressione,… |
D Binario |
modalità staccata |
se il dispositivo riporta On/Off binario tramite ingresso SW |
Sensore # |
Il rapporto del sensore è visualizzato nel gateway, tipo di sensore nelle note. Legenda |
Simbolo |
StatoFunzionante / Possibile |
❌ |
Non funzionante / Non possibile |
P | ||||
Parzialmente |
N/T |
|||
|
Non testato |
|||
TBD |
Da fare |
|||
Guide gateway |
Potresti trovare utili guide sui gateway nella |
|||
Shelly Knowledge base |
Conformità |
|||
Dichiarazione di conformità multilingue UE Wave Pro 2 2025-07-22.pdf |
Dichiarazione di conformità UK PSTI ACT Wave Pro 2.pdf |
|||
Guida utente stampata
Wave Pro 2 Manuale d'uso e sicurezza.pdf.pdfWave_Pro2_multilang_2023_print_V1.pdf.
Conformità
Wave Pro 2 dichiarazione di conformità UE multilingue 2025-07-22.pdf
Wave Pro 2 UK PSTI ACT Dichiarazione di conformità.pdf
Guida utente stampata
Wave Pro 2 Manuale d'uso e di sicurezza.pdf.pdf Wave_Pro2_multilang_2023_print_V1.pdf
