Nota: La linea di prodotti nota come "Shelly Qubino Wave" sarà ora denominata "Shelly Wave". Questo cambio di nome non influenzerà la funzionalità di alcun dispositivo. L'unica modifica sarà l'uso del nuovo nome in tutta la documentazione futura.
Identificazione del dispositivo

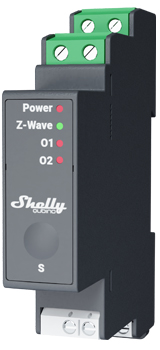

Dispositivo: Wave Pro 2
Numero parte/ Codice ordine AUS: QPSW-0A2X16AU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x008C
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460
Terminologia
Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.
Gateway - Un gateway Z-Wave®, chiamato anche controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.
Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.
Descrizione breve
Il Dispositivo è un interruttore smart a 2 canali montabile su guida DIN con contatti potenzialmente liberi. Controlla la funzione on/off per due dispositivi elettrici indipendenti con un carico fino a 16 A per canale (25 A in totale). È compatibile con interruttori (default) e pulsanti.
Interruttore collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore (default), ogni cambio di posizione dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.
Cambio di posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave).
Cambio di posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come “Cambio della posizione dell'interruttore due volte”. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Interruttore-memory collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore-memory, allora:
Commutazione a contatto interruttore-memory chiuso: Cambia lo stato dell'uscita O (O1) allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Commutazione a contatto interruttore-memory aperto: Cambia lo stato dell'uscita O (O1) allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come pulsante nelle impostazioni del Dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O (O1) all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo di associazione 3 (vedi capitolo Associazione Z-Wave)
Interruttore collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore (default), ogni cambio di posizione dell'interruttore cambierà lo stato dell'uscita O2 allo stato opposto - ON, OFF, ON, ecc.
Cambio di posizione dell'interruttore una volta: Cambia lo stato dell'uscita O2 all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Cambio di posizione dell'interruttore due volte: Se il ritardo tra il primo e il secondo clic è inferiore a 500ms, questo viene interpretato come Cambio della posizione dell'interruttore due volte. Invia comando ai dispositivi associati (dimmer, tapparelle, …) nei gruppi di associazione 4 e 4 (vedi capitolo Associazione Z-Wave)
Interruttore-memory collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore-memory, allora:
Commutazione a contatto interruttore-memory chiuso: Cambia lo stato dell'uscita O2 allo stato On e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Commutazione a contatto interruttore-memory aperto: Cambia lo stato dell'uscita O2 allo stato Off e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW2
Se SW2 è configurato come pulsante nelle impostazioni del Dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O2 all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O2 all'opposto e invia comando ai dispositivi associati nei gruppi di associazione 4 e 5 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo di associazione 4 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo di associazione 5 (vedi capitolo Associazione Z-Wave)
Accensione/Spegnimento carico collegato a O (O1)
Carico collegato a O (O1) può essere acceso/spento tramite:
tramite comando Z-Wave
L'accensione automatica può essere abilitata tramite le impostazioni corrette dei Parametri n. 19 e 20.
premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato all'opposto
Accensione/Spegnimento carico collegato a O2
Carico collegato a O2 può essere acceso/spento tramite:
tramite comando Z-Wave
L'accensione automatica può essere abilitata tramite le impostazioni corrette dei Parametri n. 21 e 22.
premendo l'interruttore/pulsante SW2: Cambia lo stato del carico collegato all'opposto
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Agricoltura
Integrazioni
I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le case intelligenti – Z-Wave.
Ciò significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.
Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.
Schema interno semplificato
Interfacce elettriche del dispositivo
Ingressi
2 ingressi per interruttore/pulsante su morsetto a vite
2 ingressi per contatto potenzialmente libero su morsetto a vite
2 ingressi di alimentazione su morsetti a vite: N, L
Uscite
2 uscite relè a contatti potenzialmente liberi su morsetto a vite
Connettività
Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata
Caratteristiche di sicurezza
Protezione da surriscaldamento
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)
i led reagiscono come specificato sopra (vedi modalità lampeggio per Surriscaldamento rilevato)
Qualsiasi delle seguenti attività resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione di qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva nel capitolo Notifica per Surriscaldamento rilevato.
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Pulsante S e modalità operative
Modalità normale
Modalità “Impostazione in corso”
-
Modalità impostazione (con pulsante S)
La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il Dispositivo torna automaticamente in modalità normale.
-
Entrare in modalità impostazione:
Premere e tenere premuto rapidamente il pulsante S sul Dispositivo finché il LED diventa blu fisso
Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito
Lo stato del LED del menu ha un timeout di 10s prima di tornare nuovamente in stato normale
Funzioni del pulsante S
Aggiunta manuale del Dispositivo a una rete Z-Wave
Rimozione manuale del Dispositivo da una rete Z-Wave
Reset di fabbrica del Dispositivo
Segnalazione LED
Modalità normale
Rimosso/Escluso
Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Aggiunto/Incluso
Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Impostazioni in corso
Reset di fabbrica e riavvio
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.
Aggiunta / Rimozione
Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.
Aggiornamento firmware OTA
Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.
Controllo alimentazione 230 V AC frequenza o 24 V DC tensione
Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.
Modalità impostazione con pulsante S
Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.
Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo Aggiunta/Rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.
Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.
Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.
Modalità allarme
Surriscaldamento rilevato
Il LED lampeggerà rosso in Modalità 4 2x - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Modalità lampeggio LED
Specifiche
Alimentazione |
110 - 240 V AC, 50/60 Hz |
Consumo energetico |
< 0.3W |
Misurazione potenza [W] |
No |
Tensione massima commutazione AC |
240 V |
Corrente massima commutazione AC |
16 A per canale, 25 A totale |
Tensione massima commutazione DC |
N/A |
Corrente massima commutazione DC |
N/A |
Protezione da surriscaldamento |
Sì |
Distanza |
Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali) |
Ripetitore Z-WaveSìCPU |
Z-Wave |
® |
S800Bande di frequenza Z-Wave919.8 MHz |
Potenza massima trasmessa in banda di frequenza< 25 mWDimensioni (A x L x P) |
94x19x69 ± 0.5 mm / 3.70x0.75x2.71 ± 0.02 in |
Peso |
73 g / 2.58 oz |
Montaggio |
Guida DIN |
Coppia massima morsetti a vite |
0.4 Nm / 3.54 lbin |
Sezione conduttore |
0.5 a 2.5 mm² / 20 a 14 AWG (connettore verde) |
0.5 a 1.5 mm² / 20 a 16 AWG (connettori bianchi) |
Lunghezza spelatura conduttore |
6 a 7 mm / 0.24 a 0.28 in (connettore verde) |
5 a 6 mm / 0.20 a 0.24 in (connettori bianchi) |
Plastica |
Colore |
Temperatura ambiente |
-20°C a 40°C / -5°F a 105°F |
Umidità |
30% a 70% UR |
Altitudine massima |
2000 m / 6562 ft. |

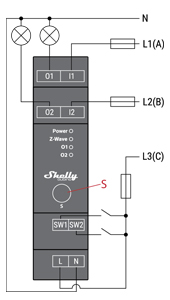

Schema elettrico base |
Legenda |
Morsetti |
Fili |
N
 |
Morsetto neutro
N |
Filo neutro |
||
|---|---|---|---|
L |
Morsetto fase (110–240 V AC) |
L1(A) |
Filo fase circuito carico 1 (110-240 V AC) |
SW |
Terminale ingresso interruttore/pulsante (controlla O1) |
L2(B) |
Filo fase circuito carico 2 (110-240 V AC) |
SW2 |
Terminale ingresso interruttore/pulsante (controlla O2) |
L3(C) |
Filo alimentazione dispositivo (110-240 V AC) |
I1 |
Terminale ingresso circuito carico 1 |
I2 |
Terminale ingresso circuito carico 2 |
O1 |
Terminale uscita circuito carico 1 |
||
O2 |
Terminale uscita circuito carico 2 |
||
Informazioni su Z-Wave® |
Aggiunta del Dispositivo a una rete Z-Wave® (inclusione) |
|
|
Clicca per vedere come aggiungere, rimuovere e resettare il Dispositivo |
Nota! |
Tutte le uscite del Dispositivo (O, O1, O2, ecc. - a seconda del tipo di Dispositivo) accenderanno/spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il Dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.
Nota!
IMPORTANTE: Il Codice PIN non deve essere perso.Aggiunta SmartStart (inclusione)
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul Dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete. Con l'applicazione del gateway scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.
Collega il Dispositivo a una fonte di alimentazione.
Verifica se il LED blu lampeggia in Modalità 1. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®.
L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del Dispositivo all'alimentazione e il Dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Aggiunta (inclusione) con il pulsante S
Collega il Dispositivo a una fonte di alimentazione.
Verifica se il LED blu lampeggia in Modalità 1. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul Dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Nota!
In modalità impostazione, il Dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Aggiunta (inclusione) con un interruttore/pulsante
Collega il Dispositivo a una fonte di alimentazione.
Verifica se il LED blu lampeggia in Modalità 1. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®. Abilita la modalità aggiunta/rimozione sul gateway.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità di apprendimento*). Il Dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o commutare l'interruttore acceso/spento 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.
*Modalità di apprendimento -
uno stato che permette al Dispositivo di ricevere informazioni di rete dal gateway.
Rimozione del Dispositivo da una rete Z-Wave® (esclusione)
Nota!
Il Dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.Nota!
Tutte le uscite del Dispositivo (O, O1, O2, ecc. - a seconda del tipo di Dispositivo) accenderanno/spegneranno il carico 1s acceso/1s spento /1s acceso/1s spento se il Dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.
Rimozione (esclusione) con il pulsante S Collega il Dispositivo a una fonte di alimentazione.
Verifica se il LED verde lampeggia in Modalità 1. Se sì, il Dispositivo è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul Dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il Dispositivo è stato rimosso con successo da una rete Z-Wave®.
Nota!
In modalità impostazione, il Dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.
Rimozione (esclusione) con un interruttore/pulsante
Collega il Dispositivo a una fonte di alimentazione.
Verifica se il LED verde lampeggia in Modalità 1. Se sì, il Dispositivo è aggiunto a una rete Z-Wave®. Abilita la modalità aggiunta/rimozione sul gateway.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in MODALITÀ DI APPRENDIMENTO). Il Dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o commutare l'interruttore acceso/spento 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il Dispositivo è stato rimosso con successo da una rete Z-Wave®.
Reset di fabbrica
Reset di fabbrica generale
Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al Dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.
Reset di fabbrica con il pulsante S
Nota!
Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul Dispositivo finché il LED diventa blu fisso.
Premi il pulsante S più volte finché il LED diventa rosso fisso.
Premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica con un interruttore/pulsante
Nota!
Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo che il Dispositivo è stato collegato all'alimentazione.
Collega il Dispositivo a una fonte di alimentazione.
Commutare l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o commutare l'interruttore acceso/spento 5 volte.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s. Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica da remoto con parametro tramite gateway
Il reset di fabbrica può essere eseguito da remoto impostando il Parametro n. 120
Sicurezza Z-Wave® e Chiave Specifica del Dispositivo (DSK)
Clicca per informazioni sulla Sicurezza e sul DSK
Il Dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestito dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle Cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.
Controllo autenticato
DSK Out-Of-Band per inclusione
Il Dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.
Nota
! Quando si aggiunge il Dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il Codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.
Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del Codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.
Etichetta DSK e codice QR (esempio)
Un nodo che si unisce richiedente di unirsi alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua Chiave Pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.Il DSK può essere usato per l'autenticazione out-of-band (OOB).
Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.
Parametri Z-Wave®
Clicca qui per vedere i Parametri Z-Wave
Parametro n. 1 - Tipo interruttore SW (SW1)
Questo parametro definisce come il Dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).
Dimensione valore: 1 Byte
BASIC_V2 [S0, S2]*
Surriscaldamento rilevato
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il “Gruppo Lifeline” è riservato esclusivamente a un gateway e quindi può essere assegnato solo 1 nodo.
Supporto
Compatibilità
Wave Pro 2
funzioni - rapportiGateway
On/Off 1
On/Off 2 |
SW On/Off 1 |
||||
SW On/Off 2 |
Note |
Home Assistant |
Fibaro HC 3 / motore Z-Wave 3 |
Homey |
*H |
Homee Gen 7 |
|
|
|
|
|
Homee Gen 5 |
|
|
|
|
|
P |
|
|
|
|
*1 |
P |
|
|
|
|
|
*1 |
❌ *2❌ *2 |
*1, *2Smart Things |
con il driver Shelly Wave edge |
Vera Ezlo |
Cozify |
Note |
|
|
|
|
|
*2 Le uscite cambiano stato tuttavia lo stato corrispondente nell'interfaccia utente non riflette gli aggiornamenti. |
|
|
|
|
|
*H Problemi con i rapporti possono essere risolti con questa |
|
|
|
|
|
soluzione |
Funzione |
||||
SW On/Off |
se il dispositivo riporta cambiamenti On/Off tramite ingresso SW |
|---|---|
Dimming |
se il dispositivo risponde al comando di dimmerazione dell'interfaccia app |
SW Dimming |
se il dispositivo riporta cambiamenti di stato dimmer tramite ingresso SW |
Watt |
se i Watt sono riportati (non richiesti) |
kWh |
se i kWh sono riportati (non richiesti) |
Su/Giù |
se il dispositivo risponde al comando Su/Giù dell'interfaccia app |
SW Su/Giù |
se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW |
Lamelle |
se le lamelle rispondono al comando dell'interfaccia app |
SW Lamelle |
se le lamelle riportano i cambiamenti fatti tramite SW |
D controllo |
modalità staccata |
se il dispositivo riporta comandi scena pressione singola, doppia pressione,… |
D Binario |
modalità staccata |
se il dispositivo riporta On/Off binario tramite ingresso SWSensore # |
Il rapporto del sensore è visualizzato nel gateway, tipo di sensore nelle note. |
LegendaSimbolo |
Stato |
Funzionante / Possibile |
❌ | ||||
Non funzionante / Non possibile |
P |
|||
|
Parzialmente |
|||
N/T |
Non testato |
|||
TBD |
Da fare |
|||
Guide gateway |
Potresti trovare guide utili sui gateway nella |
|||
Shelly Knowledge base |
Conformità |
|||
Dichiarazione di conformità multilingue Wave Pro 2 EU 2025-07-22.pdf
Dichiarazione di conformità UK PSTI Wave Pro 2.pdfGuida utente stampata.
Wave_Pro2_multilang_2023_print_V1.pdf
Wave Pro 2 dichiarazione di conformità UE multilingue 2025-07-22.pdf
Wave Pro 2 UK PSTI ACT Dichiarazione di conformità.pdf
