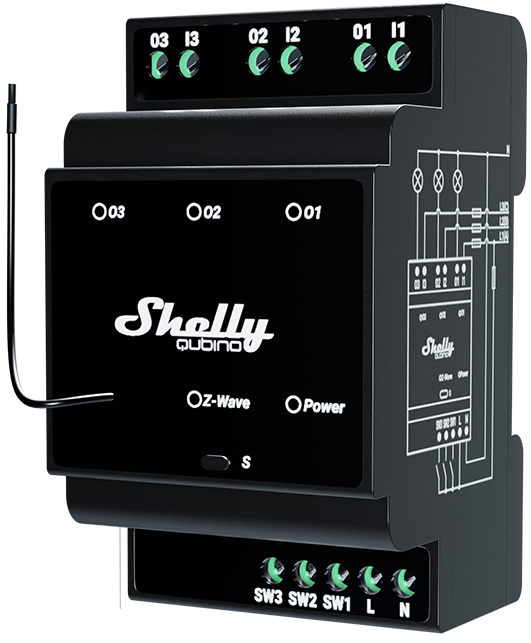

Wave Pro 3 EU

Wave Pro 3 (UE)


Identificazione del dispositivo


Dispositivo: Wave Pro 3 (UE)
Codice parte UE/Codice d'ordine: QPSW-0A3X16EU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x0091
Produttore Z-Wave: Shelly Europe
ID produttore Z-Wave: 0x0460

Terminologia

  • Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Qubino che è oggetto di questa guida.

  • Gateway (GW) - Un gateway Z-Wave™, noto anche come controller Z-Wave™, controller principale Z-Wave™, controller primario Z-Wave™ o hub Z-Wave™, ecc., è un dispositivo che funge da centro nevralgico per una rete domotica Z-Wave™. Il termine “gateway” è utilizzato in questo documento.

  • Pulsante S - Il pulsante di servizio Z-Wave™, situato sui dispositivi Z-Wave™, viene utilizzato per varie funzioni come l'aggiunta (inclusione), la rimozione (esclusione) e il ripristino del dispositivo alle impostazioni di fabbrica predefinite. Il termine "Pulsante S" viene utilizzato in questo documento.

  • Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

  • Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

Descrizione breve

Il dispositivo è un interruttore intelligente a 3 canali montabile su guida DIN con contatti senza potenziale. Controlla la funzione di accensione/spegnimento per tre dispositivi elettrici indipendenti con un carico fino a 16 A per canale (48 A in totale). È compatibile con interruttori (impostazione predefinita) e pulsanti.

Interruttore/pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita), ogni azionamento dell'interruttore cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc. Se l'SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O (O1) nello stato opposto - acceso, spento, acceso, ecc.

  • Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave).

Memoria di commutazione collegata al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come switch-memoria, allora:

  • Passaggio al contatto di chiusura switch-memory: Cambia lo stato dell'uscita O (O1) in stato On e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)

  • Passaggio a contatto a memoria aperta: Cambia lo stato dell'uscita O (O1) allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW (SW1)

Se l'interruttore (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) in quello opposto: ON, OFF, ON, ecc.

  • Pressione breve: Cambia lo stato dell'uscita O (O1) al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 2 e 3 (vedi capitolo Associazione Z-Wave)

  • Attendere: Invia comando ai dispositivi associati nel gruppo associato 3 (vedi capitolo Associazione Z-Wave)

  • Rilascia: Invia il comando ai dispositivi associati nel gruppo associato 3 (consulta il capitolo Associazione Z-Wave)

Interruttore/pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc. Se SW2 è configurato come pulsante nelle impostazioni del Dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O2 nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW2

Se il SW2 è configurato come switch (impostazione predefinita), ogni volta che si aziona l'interruttore, lo stato di uscita O2 passerà allo stato opposto - ACCESO, SPENTO, ACCESO, ecc.

  • Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O2 al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave).

Memoria dell'interruttore collegata al terminale di ingresso SW2

Se il SW2 è configurato come switch-memory, allora:

  • Passaggio al contatto di chiusura switch-memory: Cambia lo stato dell'uscita O2 allo stato On e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

  • Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O2 allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW2

Se SW2 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O2 in quello opposto: ACCESO, SPENTO, ACCESO, ecc.

  • Pressione breve: Cambia lo stato dell'uscita O2 al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave)

  • Attendere: Invia il comando ai dispositivi associati nel gruppo associato 4 (consulta il capitolo Associazione Z-Wave)

  • Rilascia: Invia il comando ai dispositivi associati nel gruppo associato 5 (consulta il capitolo Associazione Z-Wave)

Interruttore/pulsante collegato al terminale di ingresso SW3

Se SW3 è configurato come interruttore (impostazione predefinita), ogni commutazione dell'interruttore cambierà lo stato dell'uscita O3 nello stato opposto - acceso, spento, acceso, ecc. Se SW3 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambierà lo stato dell'uscita O3 nello stato opposto - acceso, spento, acceso, ecc.

Interruttore collegato al terminale di ingresso SW3

Se SW3 è configurato come interruttore (impostazione predefinita), ogni volta che si aziona l'interruttore, lo stato di uscita O3 passerà allo stato opposto - ACCESO, SPENTO, ACCESO, ecc.

  • Cambia la posizione dell'interruttore una volta: Cambia lo stato dell'uscita O3 al valore opposto e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

Memoria dell'interruttore collegata al terminale di ingresso SW3

Se SW3 è configurato come switch-memory, allora:

  • Passaggio al contatto di chiusura del commutatore di memoria: Cambia lo stato dell'uscita O3 allo stato On e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

  • Passaggio a contatto a memoria aperta dell'interruttore: Cambia lo stato dell'uscita O3 allo stato Off e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave)

Pulsante collegato al terminale di ingresso SW3

Se SW3 è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato di uscita O3 in quello opposto: ON, OFF, ON, ecc.

  • Pressione breve: Cambia lo stato dell'uscita O3 al suo opposto e invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave)

  • Attendi: Invia il comando ai dispositivi associati nel gruppo associato 6 (vedi capitolo Associazione Z-Wave)

  • Rilascia: Invia comando ai dispositivi associati nel gruppo associato 7 (vedi capitolo Associazione Z-Wave)

Principali applicazioni

  • Residenziale

  • MDU (Unità Multi Abitative - appartamenti, condomini, hotel, ecc.)

  • Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

  • Governo/municipale

  • Università/college

  • Agricoltura

Integrazioni

I dispositivi Shelly Qubino Wave sono sviluppati sulla la tecnologia leader mondiale per le case intelligenti – Z-Wave.

Questo significa che Shelly Qubino Wave è compatibile con tutti certificato gateway che supportano il protocollo di comunicazione Z-Wave.

Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.

Schemi interni semplificati

Shelly Pro 3 simplified internal schematics

Interfacce elettriche del dispositivo

Ingressi

  • 3 ingressi per interruttore/pulsante su morsettiera a vite


  • 3 ingressi relè a contatto libero da potenziale su morsettiera a vite


  • 2 ingressi di alimentazione su morsetti a vite: N, L

Risultati

  • 3 uscite relè a contatti liberi da potenziale su morsettiera a vite

Connettività

Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

Caratteristiche di sicurezza

Protezione dal surriscaldamento

Tipi di carico supportati

  • Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)


  • Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)


  • Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)

Interfaccia utente

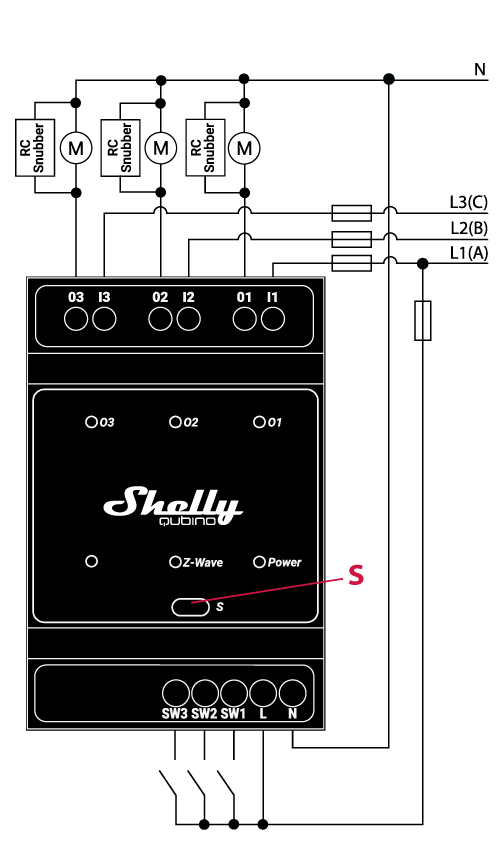

Pulsante S e modalità di funzionamento

  • Modalità impostazioni:

È necessario per avviare la procedura desiderata, ad esempio: aggiunta (inclusione (*non disponibile per dispositivi Long Range)), rimozione (esclusione), ripristino alle impostazioni di fabbrica, ecc. Ha un tempo di funzionamento limitato. Dopo aver completato la procedura in modalità Impostazione, il Dispositivo passa automaticamente alla modalità Normale.

  • Accesso alla modalità Impostazioni:

    • Tieni premuto il pulsante S sul Dispositivo finché il LED non diventa blu fisso.

    • Una pressione rapida aggiuntiva sul pulsante S cambia il menu in un ciclo infinito.

    • Lo stato LED del menu ha un timeout di 10 secondi prima di tornare nuovamente alla modalità Normale.


Funzioni del pulsante S

  • Aggiunta manuale del Dispositivo a una rete Z-Wave (*non disponibile per l'inclusione Long Range)

  • Rimozione manuale del dispositivo dalla rete Z-Wave

  • Ripristina le impostazioni di fabbrica del dispositivo

Segnalazione LED

Clicca per vedere la segnalazione LED

LED Zwave


Tipo LED: RGB dimmerabile

Regole generali

  • Il passaggio tra la modalità Normale e la modalità Impostazioni avviene tenendo premuto il pulsante S.

  • LED solido significa che ti trovi nel Modalità impostazioni (questo non è valido per le prese). Una volta in modalità impostazioni, il passaggio alla modalità normale avviene automaticamente dopo 10 secondi.

  • Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il Dispositivo, il LED si riaccenderà per 30 minuti.

  • Durante l'avvio del modulo, il LED lampeggerà in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

Stato LED modalità normale: La modalità normale è definita da un funzionamento stabile del dispositivo che può essere mantenuto per un tempo indefinito.

Modalità normale
Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.


Impostazioni in corso

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso / 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo dell'alimentazione a tensione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.

Aggiunta / Rimozione menu - premendo il pulsante S - Processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.

Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.

Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4

Modalità 4 / 2x (LED 0,2s acceso / 0,2s spento) + sequenza ripetuta di 2s spento

LED di alimentazione

Tipo LED: Rosso

Il LED sarà rosso fisso se l'alimentatore è collegato.

Uscita (O, O1, O2,…) LED

Tipo LED: Rosso

Il LED sarà rosso solido se il relè di uscita è chiuso.

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 10 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 10 minuti dopo ogni ciclo di accensione e per 10 minuti dopo la pressione del pulsante S.


Impostazioni in corso

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso, 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo dell'alimentazione: frequenza 230 V AC o tensione 24 V DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.

Aggiunta / Rimozione menu - premendo il pulsante S - Aggiungi/Rimuovi processo selezionato

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.

Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.

Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Modalità allarme

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4 2x - 0,2s Acceso 0,2s Spento 0,2s Acceso 0,2s Spento 2s Spento e ripete questa sequenza

Modalità di lampeggio LED

Clicca per vedere le modalità di lampeggio LED

Modalità di lampeggio LED

Modalità 1

0,5s Acceso/2s Spento

Modalità 2

0,5s Acceso/0,5s Spento

Modalità 3

0,1s Acceso/0,1s Spento

Modalità 4

(1x a 6x - 0,2s Acceso/0,2s Spento) + 2s Spento

Modalità 5

0,2s acceso blu/0,2s acceso rosso

Specifiche

Alimentatore

110 - 240 V CA, 50/60 Hz

Consumo energetico

< 0,3W

Misurazione della potenza [W]

No

Tensione massima di commutazione CA

240 V

Corrente massima di commutazione AC

16 A per canale, 48 A totali

Tensione massima di commutazione CC

30 V

Corrente massima di commutazione CC

16 A per canale, 48 A totali

Protezione dal surriscaldamento

Distanza

Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali)

Z-Wave® ripetitore:

CPU

Z-Wave® S800

Z-Wave® bande di frequenza

868,4 MHz

Potenza massima di radiofrequenza trasmessa nella/le banda/e di frequenza

< 25 mW

Dimensioni (A x L x P)

96x53x59 ± 0,5 mm / 3,78x2,01x2,32 ± 0,02 in

Peso

150 g / 5,29 oz

Montaggio

Guida DIN

Coppia massima morsetti a vite

0,4 Nm / 3,54 lbin

Sezione trasversale del conduttore

0,5 a 2,5 mm² / 20 a 14 AWG (connettore verde)

Lunghezza spelata del conduttore

6 a 7 mm / 0,24 a 0,28 in (connettore verde)

Materiale esterno

Plastica

Colore

Nero

Temperatura ambiente

da -20°C a 40°C / da -5°F a 105°F

Umidità

30% a 70% di umidità relativa

Altitudine massima

2000 m / 6562 ft.

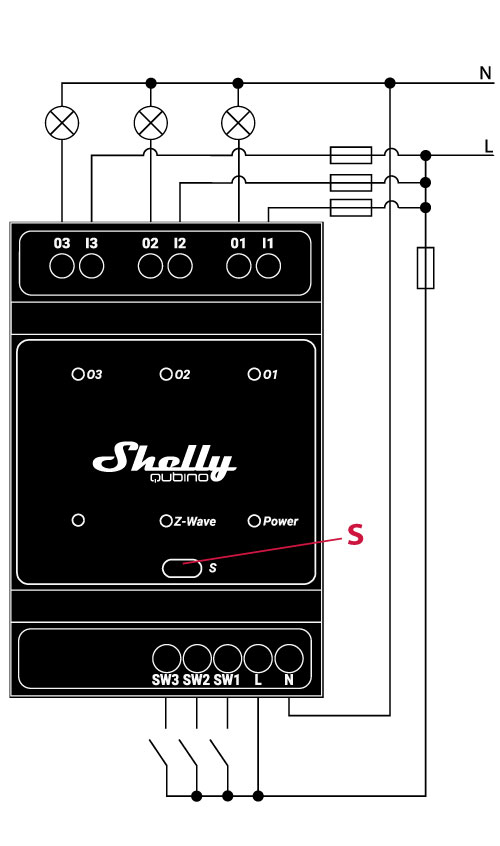

Schema elettrico di base


Fig.1


Fig.2


Fig. 3


Fig. 4

Legenda

Terminali dei dispositivi:

  • N: Terminale neutro

  • L: Terminale/i attivo/i (110-240 V CA)

  • SW (SW1): Terminale di ingresso per interruttore/pulsante (controlla O (O1))

  • SW2: Terminale di ingresso interruttore/pulsante (controllo O2)

  • SW3: Terminale di ingresso interruttore/pulsante (controlla O3)

  • I1: Terminale di ingresso del circuito di carico 1

  • I2: Terminale di ingresso del circuito di carico 2

  • I3: Terminale di ingresso a 3 vie del circuito di carico

  • O (O1): Terminale di uscita del circuito di carico (1)

  • O2: Terminale di uscita del circuito di carico 2

  • O3: Terminal di uscita del circuito di carico 3

Fig.1 Fili:

  • N: Filo neutro

  • L1(A): Filo di fase del circuito di carico 1 (110-240 V CA)

  • L2(B): Filo di fase 2 del circuito di carico (110-240 V CA)

  • L3(C): Filo di fase del circuito di carico 3 (110-240 V CA)

NOTA: VLL= 400 V ~

Fig.2 Fili:

  • N: Filo neutro

  • L: Filo di fase del circuito di carico 1 (110-240 V CA)

  • L: Carico circuito 2 filo di fase (110-240 V CA)

  • L: Carico circuito 3 filo di fase (110-240 V CA)
    Pulsante:

  • S: Pulsante S

Informazioni su Z-Wave®

Aggiunta e rimozione del Dispositivo a una rete Z-Wave®

Fai clic per vedere come aggiungere, rimuovere e reimpostare il Dispositivo

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)


Nota! Tutte le uscite del Dispositivo (O, O1, O2, ecc. - a seconda del tipo di Dispositivo) attiveranno il carico per 1s acceso/1s spento/1s acceso/1s spento se il Dispositivo viene aggiunto o rimosso con successo da una rete Z-Wave®.


Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) riportato sull'etichetta Z-Wave® DSK posta sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.


Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

  1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

  2. Collega il dispositivo a un'alimentazione elettrica.

  3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)
  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilasciare e poi premere e tenere premuto (> 2s) il pulsante S sul Dispositivo fino a quando il LED blu inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.


Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)
  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte o azionare l'interruttore su e giù 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.


Nota! Tutte le uscite del Dispositivo (O, O1, O2, ecc. - a seconda del tipo di Dispositivo) attiveranno il carico per 1s acceso/1s spento/1s acceso/1s spento se il Dispositivo viene aggiunto o rimosso con successo da una rete Z-Wave®.



Rimozione (esclusione) con il pulsante S
  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.


Rimozione (esclusione) con un interruttore/pulsante
  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino generale alle impostazioni di fabbrica

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.


Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

  1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

  3. Tenere premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà il ripristino alle impostazioni di fabbrica.

  4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica ha avuto successo.


Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore/pulsante è possibile solo entro il primo minuto dopo che il Dispositivo è stato collegato all'alimentazione.

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Aziona l'interruttore o il pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

  3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.


Ripristino remoto delle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel parametro n. 120.

Chiave di sicurezza Z-Wave® e chiave specifica del dispositivo (DSK)

Clicca per saperne di più sulla sicurezza e sul DSK

Il dispositivo supporta la più recente funzionalità Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® abilitato alla Security 2.

Controllo autenticato

  • DSK Out-Of-Band per l'inclusione

  • Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'inclusione Security 2 autenticata, non autenticata e non sicura.

Nota! Quando si aggiunge il Dispositivo a una rete Z-Wave® con un gateway che supporta la Sicurezza 2 (S2), è necessario il Codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK univoco è stampato sull'etichetta DSK posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, utilizzare l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione fuori banda (OOB).

  • Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Parametri Z-Wave®

Clicca qui per vedere i parametri Z-Wave

Parametro n. 1 - SW (SW1) Tipo di interruttore

Questo parametro definisce come il Dispositivo deve trattare l'interruttore (quale tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 byte

Valore predefinito: 2

Valori e descrizioni:

  • 0 - interruttore momentaneo (pulsante),

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (Il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 2 - Tipo di interruttore SW2

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW2.

Dimensione valore: 1 Byte

Valore predefinito: 2

Valori e descrizioni:

  • 0 - interruttore momentaneo (pulsante),

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 3 - Tipo di interruttore SW3

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW3.

Dimensione valore: 1 byte

Valore predefinito: 2

Valori e descrizioni:

  • 0 - interruttore momentaneo (pulsante),

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

  • 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 17 - Ripristina lo stato O (O1) dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O (O1) dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

  • 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

NOTA: Questa funzionalità non si applica quando il Parametro 1 è configurato con il valore "1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)"

Parametro n. 18 - Ripristina lo stato O2 dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O2 dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

  • 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 19 - O (O1) Spegnimento automatico con timer

Se il carico O (O1) è ACCESO, puoi programmarne lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Spegnimento automatico disattivato

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per O (O1) risoluzione 100ms

Parametro n. 20 - O (O1) Accensione automatica con timer

Se il carico O (O1) è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il Dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Accensione automatica disattivata

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 25. Imposta le unità del timer su s o ms per O (O1) risoluzione 100ms

Parametro n. 21 - Spegnimento automatico O2 con timer

Se il carico O2 è ACCESO, puoi programmare lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Spegnimento automatico disattivato

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100ms

Parametro n. 22 - Accensione automatica O2 con timer

Se il carico O2 è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Accensione automatica disattivata

  • 1 - 32535 = 1 - 32535 secondi o millisecondi – vedi parametro n. 26. Imposta le unità del timer su s o ms per una risoluzione O2 di 100ms

Parametro n. 23 - Tipo di contatto O (O1) - NA/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O (O1). Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - NO

  • 1 - NC

Logica dei relè:

Par-NO/NC

Comando (interruttore, Z-Wave…)

Stato di uscita del dispositivo

NO (0)

SPENTO

SPENTO (0 V)

NO (0)

ACCESO

ACCENSIONE (230 V)

NC (1)

SPENTO

ACCENSIONE (230 V)

NC (1)

ACCESO

SPENTO (0 V)

Parametro n. 24 - Tipo di contatto O2 - NO/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O2. Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - NO

  • 1 - NC

Logica dei relè:

par-NO/NC

comando (interruttore, zwave, ..)

Stato di uscita del dispositivo

NO (0)

SPENTO

SPENTO (0V)

NO (0)

ACCESO

ACCENSIONE (230V)

NC (1)

SPENTO

ACCESO (230V)

NC (1)

ACCESO

SPENTO (0V)

Parametro n. 25 - Imposta le unità del timer su s o ms per O (O1)

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 19, 20.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 – timer impostato in secondi

  • 1 – timer impostato in millisecondi

Parametro n. 26 - Imposta le unità del timer su s o ms per O2

Imposta le unità del timer su secondi o millisecondi. Scegli se impostare il timer in secondi o millisecondi nei Parametri n. 21, 22.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 – timer impostato in secondi

  • 1 – timer impostato in millisecondi

Parametro n. 27 - Ripristina lo stato O3 dopo un'interruzione di corrente

Questo parametro determina se lo stato acceso/spento viene salvato e ripristinato per il carico collegato a O3 dopo un'interruzione di corrente.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Il dispositivo salva l'ultimo stato acceso/spento e lo ripristina dopo un'interruzione di corrente

  • 1 - Il dispositivo non salva lo stato acceso/spento e non lo ripristina dopo un'interruzione di corrente, rimane spento

Parametro n. 29 - Spegnimento automatico O3 con timer

Se il carico O3 è ACCESO, puoi programmarne lo spegnimento automatico dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di ACCENSIONE, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Spegnimento automatico disattivato

  • 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 26. Timer di spegnimento automatico attivato per un determinato numero di secondi (o millisecondi) con risoluzione di 100 ms

Parametro n. 30 - O3 Accensione automatica con timer

Se il carico O3 è SPENTO, puoi programmarne l'accensione automatica dopo il periodo di tempo definito in questo parametro. Il timer si azzera ogni volta che il dispositivo riceve un comando di SPEGNIMENTO, sia da remoto (dal gateway o da un dispositivo associato) sia localmente dall'interruttore.

Dimensione valori: 2 Byte

Valore predefinito: 0

Valori e le loro descrizioni:

  • 0 - Accensione automatica disattivata

  • 1 - 32535 = 1 - 32535 secondi (o millisecondi – vedi Parametro n. 26. Timer Auto ON abilitato per un determinato numero di secondi (o millisecondi) risoluzione 100ms

Parametro n. 91 - Allarme acqua

Questo parametro determina come il dispositivo deve rispondere alle segnalazioni dei frame di allarme. I parametri sono composti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

I tipi di notifiche a cui reagisce sono i seguenti:

Tipo di notifica:

  • NOTIFICATION_TYPE_WATER_ALARM 0x05

Eventi di notifica:

  • Tutti tranne ALARM_NO_EVENT 0x00

Dimensione valori: 4 Byte
Valore predefinito: 0
Valori e descrizioni:

  • 0 nessuna azione

  • 1 apri output

  • 2 chiudi output

Parametro n. 92 - Allarme fumo

Questo parametro determina come il dispositivo deve rispondere alle segnalazioni dei frame di allarme. I parametri sono composti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

I tipi di notifiche a cui reagisce sono i seguenti:

Tipo di notifica:

  • NOTIFICATION_TYPE_SMOKE_ALARM 0x01

Eventi di notifica:

  • NOTIFICATION_EVENT_SMOKE_ALARM_SMOKE_DETECTED 0x01

  • NOTIFICATION_EVENT_SMOKE_ALARM_SMOKE_DETECTED_UNKNOWN_LOCATION 0x02

Dimensione valori: 4 Byte
Valore predefinito: 0
Valori e descrizioni:

  • 0 nessuna azione

  • 1 apri output

  • 2 chiudi output

Parametro n. 93 - Allarme CO

Questo parametro determina come il dispositivo deve rispondere alle segnalazioni dei frame di allarme. I parametri sono composti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

I tipi di notifiche a cui reagisce sono i seguenti:

Tipo di notifica:

  • NOTIFICATION_TYPE_CO_ALARM 0x02

Eventi di notifica:

  • Tutti tranne ALARM_NO_EVENT 0x00

Dimensione valori: 4 Byte
Valore predefinito: 0
Valori e descrizioni:

  • 0 nessuna azione

  • 1 apri output

  • 2 chiudi output

Parametro n. 94 - Allarme di calore

Questo parametro determina come il dispositivo deve rispondere alle segnalazioni dei frame di allarme. I parametri sono composti da 4 byte, i tre byte più significativi sono impostati secondo la specifica ufficiale del protocollo Z-Wave.

I tipi di notifiche a cui reagisce sono i seguenti:

Tipo di notifica:

  • NOTIFICATION_TYPE_HEAT_ALARM 0x04

Eventi di notifica:

  • NOTIFICATION_EVENT_HEAT_ALARM_RAPID_TEMPERATURE_RISE_LOCATION_PROVIDED 0x03

  • NOTIFICATION_EVENT_HEAT_ALARM_RAPIDO AUMENTO DELLA TEMPERATURA 0x04

  • NOTIFICATION_EVENT_HEAT_ALARM_RAPIDO CALO DI TEMPERATURA CON POSIZIONE FORNITA 0x0C

  • NOTIFICATION_EVENT_HEAT_ALARM_RAPIDA CADUTA DI TEMPERATURA 0x0D

Dimensione valori: 4 Byte
Valore predefinito: 0
Valori e descrizioni:

  • 0 nessuna azione

  • 1 apri output

  • 2 chiudi output

Parametro n. 106 - Tipo di contatto O3 - NA/NC

Il valore impostato determina il tipo di contatto del relè per l'uscita O3. Il tipo di contatto del relè può essere normalmente aperto (NO) o normalmente chiuso (NC).

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - NO

  • 1 - NC

Logica dei relè:

par-NO/NC

comando (interruttore, zwave,..)

Stato di uscita del dispositivo

NO (0)

SPENTO

SPENTO (0V)

NO (0)

ACCESO

ACCENSIONE (230V)

NC (1)

SPENTO

ACCENSIONE (230V)

NC (1)

ACCESO

SPENTO (0V)

Parametro n. 108 - Imposta le unità del timer su s o ms per O3

Imposta le unità del timer su secondi o millisecondi. Scegli se desideri impostare il timer in secondi o millisecondi nei Parametri n. 29, 30.

Dimensione valori: 1 byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 – timer impostato in secondi

  • 1 – timer impostato in millisecondi

Parametro n. 120 - Ripristino delle impostazioni di fabbrica

Ripristinato alle impostazioni di fabbrica e rimosso dalla rete Z-Wave.

Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Nessuna azione

  • 1 - Ripristino alle impostazioni di fabbrica

Dopo il reset, il valore del parametro viene automaticamente impostato su 0.


Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF


Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF


Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Classi di comando Z-Wave®

Fai clic per vedere le Classi di Comando Z-Wave
  1. ASSOCIATION_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. CONFIGURATION_V4 [S0, S2]*

  6. RESET DEL DISPOSITIVO IN LOCALE V1 [S0, S2]*

  7. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

  8. INDICATOR_V3 [S0, S2]*

  9. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

  10. MULTI_CHANNEL_V4 [S0, S2]*

  11. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

  12. NOTIFICATION_V8 [S0, S2]*

  13. POWERLEVEL_V1 [S0, S2]*

  14. SICUREZZA_V1

  15. SICUREZZA_2_V1

  16. SUPERVISION_V1

  17. SERVIZIO_DI_TRASPORTO_V2

  18. VERSION_V3 [S0, S2]*

  19. ZWAVEPLUS_INFO_V2

Punto finale 1

  1. ASSOCIAZIONE_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. MULTI_CHANNEL_V4 [S0, S2]*

  6. NOTIFICATION_V8 [S0, S2]*

  7. SICUREZZA_V1

  8. SECURITY_2_V1

  9. SUPERVISION_V1

  10. ZWAVEPLUS_INFO_V2

Punto finale 2

  1. ASSOCIAZIONE_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. MULTI_CHANNEL_V4 [S0, S2]*

  6. NOTIFICATION_V8 [S0, S2]*

  7. SICUREZZA_V1

  8. SICUREZZA_2_V1

  9. SUPERVISION_V1

  10. ZWAVEPLUS_INFO_V2

EndPoint 3

  1. ASSOCIATION_V2 [S0, S2]*

  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

  3. BASIC_V2 [S0, S2]*

  4. SWITCH_BINARY_V2 [S0, S2]*

  5. MULTI_CHANNEL_V4 [S0, S2]*

  6. NOTIFICATION_V8 [S0, S2]*

  7. SICUREZZA_V1

  8. SICUREZZA_2_V1

  9. SUPERVISION_V1

  10. ZWAVEPLUS_INFO_V2

[S2]* Classe di comando Security S2

NOTA: MAPPATURA DI COMMAND_CLASS_BASIC

Supporto della classe di comando Basic

COMMAND_CLASS_BASIC è mappato in COMMAND_CLASS_SWITCH_BINARY, per abilitare il controllo degli interruttori (O) O1, O2,..

L'interruttore (O) O1, O2, ... sarà acceso o spento dopo aver ricevuto il comando BASIC_SET:

Comando di base ricevuto

Comando mappato (interruttore binario)

Set Base (0xFF)

Interruttore binario Interruttore (0xFF)

Set di base (0x00)

Interruttore binario Interruttore (0x00)

GET di base

Rapporto di base (Valore attuale, Valore target)

Classe di comando di supporto Indicatore

Il Dispositivo supporta la Command Class Indicator V3 (ID 0x50). Quando il Dispositivo riceve un set di indicatori, il LED lampeggia secondo il set di indicatori ricevuto.

Consulta il capitolo sulla Segnalazione a LED.

Classe di Comando Notifiche Z-Wave®

Clicca per vedere la Classe di Comando Notifica Z-Wave

Surriscaldamento rilevato

Commento

Surriscaldamento rilevato

Nome del tipo di notifica Z-Wave

Allarme termico

Tipo di notifica Z-Wave - Valore

0x04

Tipo di notifica Z-Wave - Evento

Stato

Nome notifica Z-Wave

Surriscaldamento rilevato

Nome Notifica Z-Wave - Valore

0x02

Nome Notifica Z-Wave - Versione

V2

Segnalazione LED

Controlla la tabella di segnalazione LED

Reazione del dispositivo - Spegni tutte le uscite e invia una notifica

Azione per ripristinare - ciclo di alimentazione

Azione per ripristinare - breve pressione sul pulsante S

Azione per ripristinare - premere qualsiasi pulsante a pressione collegato a qualsiasi terminale SW (SW, SW1, SW2, …)

Associazioni Z-Wave®

Clicca per vedere le Associazioni Z-Wave

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.
Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come Gateway e telecomandi, o ai dispositivi in grado di interpretare i report inviati.Gruppo di associazione 1 – Il gruppo "Lifeline" invia al dispositivo di controllo le notifiche della command class e/o i report della command class quando tali command class vengono attivate. Sono consentiti al massimo 9 nodi:

Dispositivo principale


Dispositivo principale - Gruppo di associazione 1 - Lifeline

  1. INDICATOR_REPORT : Stato LED

  2. DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

  3. SWITCH_BINARY_REPORT : rapporto di cambio stato per tutte le uscite O (O, O1, O2, …) - comune

  4. NOTIFICATION_REPORT : attivato su Surriscaldamento

Dispositivo principale - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Dispositivo principale - Gruppo di associazione 4 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 4
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 5 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 5
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Dispositivo principale - Gruppo di associazione 6 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 6
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Supporta le seguenti classi di comandi:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 7 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 7
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Endpoint 1

Endpoint 1 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O (O1)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 2

Endpoint 2 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato per l'uscita O2

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Il dispositivo invia, in base allo stato di SW2 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comandi:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Endpoint 3


Endpoint 3 - Gruppo di associazione 1 - Lifeline


SWITCH_BINARY_REPORT : rapporto di cambio stato per uscita O3

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Il dispositivo invia, in base allo stato di SW3 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

  • BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

  • SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

  • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Importante dichiarazione di non responsabilità Z-Wave®

La comunicazione wireless Z-Wave® potrebbe non essere sempre affidabile al 100%. Questo dispositivo non dovrebbe essere utilizzato in situazioni in cui la vita e/o beni di valore dipendano esclusivamente dal suo funzionamento. Se il dispositivo non viene riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario modificare manualmente il tipo di dispositivo e assicurarsi che il gateway supporti dispositivi multi-livello Z-Wave Plus™.

Risoluzione dei problemi

Per assistenza nella risoluzione dei problemi, visita il nostro portale di supporto: Supporto

Compatibilità

Wave Pro 3

funzioni - report

Gateway

Acceso/Spento 1

Acceso/Spento 2

Acceso/Spento 3

SW On/Off 1

SW On/Off 2

SW On/Off 3

Note

Assistente Domestico

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Fibaro - HC 3 / Motore Wave 3

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Accogliente

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

*H

Homee Gen 7

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Homee Gen 5

Da definire

Da definire

Da definire

Da definire

Da definire

Da definire

*1, *2

Cose Intelligenti

Da definire

Da definire

Da definire

Da definire

Da definire

Da definire

con il driver edge Shelly Wave

Vera Ezlo

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Cozify

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Note

*H I problemi con i report possono essere risolti con questo soluzione.

Funzione

Significato / testato

Acceso/Spento

se il dispositivo risponde al comando On/Off dell'interfaccia dell'app

Accensione/Spegnimento SW

se il dispositivo segnala cambiamenti di Acceso/Spento tramite input SW

Regolazione della luminosità

se il dispositivo risponde al comando di oscuramento dell'interfaccia dell'app

Regolazione della luminosità SW

se il dispositivo segnala una variazione dello stato di attenuazione tramite input SW

Watt

se i Watt vengono segnalati (non richiesti)

kWh

se i kWh vengono riportati (non richiesti)

Su/Giù

se il dispositivo risponde al comando Su/Giù dell'interfaccia dell'app

SW Su/Giù

se il dispositivo segnala cambiamenti Su/Giù tramite input SW

Doghe

se le lamelle rispondono al comando dell'interfaccia dell'app

Lamelle SW

se le doghe riportano le modifiche apportate dal SW

Controllo D

modalità distaccata se il dispositivo segnala comandi scena pressione singola, doppia pressione,…

Binario D

modalità distaccata se il dispositivo segnala acceso/spento binario tramite ingresso SW

Sensore n.

Il report del sensore è visualizzato nel gateway, il tipo di sensore è indicato nelle note.

Legenda

Simbolo

Stato

(tick)

Funzionante / Possibile

Non funziona / Non possibile

P

Parzialmente

N/T

Non testato

Da definire

Da fare
