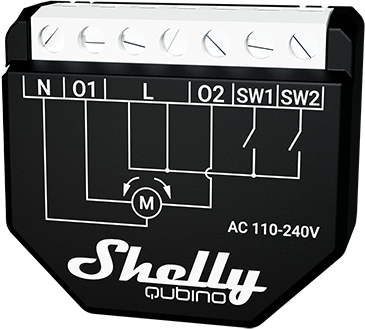

Wave Shutter AU

Operazione manuale per Tapparella con interruttore momentaneo

Parametro n. 71 impostato a 0 e Parametro n. 1 impostato a 0.

Premendo il pulsante collegato a SW1 (su) per meno di 0,5 secondi (pressione breve) si avvia il movimento verso l'alto.

Premendo il pulsante collegato a SW2 (giù) per meno di 0,5 secondi (pressione breve) si avvia il movimento verso il basso.

Se la tapparella è in movimento, qualsiasi pressione (su qualsiasi pulsante) fermerà il movimento.

Premendo il pulsante collegato a SW1 (su) per più di 0,5 secondi (pressione lunga) si avvia il movimento verso l'alto finché il pulsante non viene rilasciato.

Premendo il pulsante collegato a SW2 (giù) per più di 0,5 secondi (pressione lunga) si avvia il movimento verso il basso finché il pulsante non viene rilasciato.

Operazione manuale per Tapparella con interruttore a bilanciere

Parametro n. 71 impostato a 0 e Parametro n. 1 impostato a 1.

Premendo l'interruttore a bilanciere collegato a SW1 (su) si avvia il movimento verso l'alto finché l'interruttore non viene rilasciato.

Premendo l'interruttore a bilanciere collegato a SW2 (giù) si avvia il movimento verso il basso finché l'interruttore non viene rilasciato.

Operazione manuale per persiane veneziane con interruttore momentaneo

Parametro n. 71 impostato a 1 e Parametro n. 1 impostato a 0.

Regole generali:

• Pressione breve (< 0,5 secondi) avvia il movimento della tenda

• Pressione lunga (> 0,5 secondi) avvia il movimento delle lamelle

Premendo il pulsante collegato a SW1 (su) per meno di 0,5 secondi (pressione breve) si avvia il movimento verso l'alto.

Premendo il pulsante collegato a SW2 (giù) per meno di 0,5 secondi (pressione breve) si avvia il movimento verso il basso.

Se la tapparella è in movimento, qualsiasi pressione (su qualsiasi pulsante) fermerà il movimento.

Premendo il pulsante collegato a SW1 (su) per più di 0,5 secondi (pressione lunga) si avvia la rotazione delle lamelle (0-100%) finché il pulsante non viene rilasciato o si raggiunge la posizione finale di rotazione. Il tempo di rotazione è definito nel Parametro n. 72.

Premendo il pulsante collegato a SW2 (giù) per più di 0,5 secondi (pressione lunga) si avvia la rotazione delle lamelle (100-0%) finché il pulsante non viene rilasciato o si raggiunge la posizione finale di rotazione. Il tempo di rotazione è definito nel Parametro n. 72.

Operazione manuale per persiane veneziane con interruttore a bilanciere

Parametro n. 71 impostato a 1 e Parametro n. 1 impostato a 1.

Premendo un interruttore a bilanciere collegato a SW1 (su) si avvia il movimento verso l'alto finché l'interruttore non viene rilasciato.

Premendo un interruttore a bilanciere collegato a SW2 (giù) si avvia il movimento verso il basso finché l'interruttore non viene rilasciato.

Quando le lamelle sono in posizione 100% e si preme rapidamente SU, la tenda si muoverà verso l'alto.

Quando le lamelle sono in posizione 0% e si preme rapidamente GIÙ, la tenda si muoverà verso il basso.

Posizionamento delle lamelle

Per raggiungere la massima precisione nel posizionamento delle lamelle quando la tenda è fermata da un pulsante, gateway o controllata da un gateway, le lamelle eseguiranno un movimento aggiuntivo descritto di seguito.

Quando le lamelle sono impostate in una posizione intermedia e ricevono il comando per una posizione diversa, le lamelle si spostano sempre prima alla posizione 100% e poi tornano alla posizione impostata.

Quando la tenda si muove verso il BASSO, le lamelle sono in posizione 0%. Quando si raggiunge il finecorsa, o la tenda viene fermata da un pulsante o da un gateway, le lamelle ruotano a 100% e poi si spostano alla posizione precedente (come prima che il movimento iniziasse).

Quando la tenda si muove verso l'ALTO, le lamelle sono in posizione 100%. Quando la tenda viene fermata da un pulsante o da un gateway, le lamelle ruotano alla posizione precedente (come prima che il movimento iniziasse).

Regole generali

• Per passare tra modalità Normale e Impostazione, premi una volta il pulsante S.

• LED fisso significa che il Dispositivo è in modalità Impostazione (questo non si applica alle prese). Quando il Dispositivo è in modalità Impostazione, passa automaticamente in modalità Normale dopo 10s.

• Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 min (questo non si applica alle prese). Premere il pulsante S o un ciclo di alimentazione del Dispositivo riattiva il LED per 30 min.

Stato LED modalità normale: La modalità normale è definita da una funzione stabile del Dispositivo che può durare indefinitamente.

Modalità normale

Rimosso/Escluso / non calibrato

Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.

Rimosso/Escluso / calibrato

Il LED lampeggerà blu e giallo in Modalità 1 per 30 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.

Aggiunto/Incluso / non calibrato

Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.

Aggiunto/Incluso / calibrato

Il LED lampeggerà verde e giallo in Modalità 1 per 30 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.

Impostazioni in corso

Reset di fabbrica e riavvio

Durante il reset di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Calibrazione tapparella

Durante la calibrazione, il LED lampeggerà giallo in Modalità 2.

Modalità impostazione con pulsante S

Menu Aggiunta / Rimozione selezionato

Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.

Menu Aggiunta / Rimozione - durante la pressione del pulsante S - processo di aggiunta/rimozione selezionato

Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.

Menu Reset di fabbrica selezionato

Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.

Reset di fabbrica - durante la pressione del pulsante S - processo di reset selezionato

Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.

Menu Calibrazione selezionato

Quando il menu è selezionato il LED sarà giallo, per un massimo di 10 secondi.

Calibrazione - durante la pressione del pulsante S - processo di calibrazione selezionato

Quando il menu è in esecuzione il LED lampeggerà giallo in Modalità 3.

Modalità Allarme

Sovracorrente rilevata

Il LED lampeggerà rosso in Modalità 4 1x - 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza

Surriscaldamento rilevato

Il LED lampeggerà rosso in Modalità 4 - 2x (LED 0,2s acceso / 0,2s spento) + 2s spento e ripetendo questa sequenza

Guasto alimentazione (frequenza alimentazione 230 V AC o guasto tensione 24 V DC)

Il LED lampeggerà rosso in Modalità 4 - 3x (LED 0,2s acceso / 0,2s spento) + 2s spento e ripetendo questa sequenza

Nota! La tenda collegata al Dispositivo si muoverà 2s su/2s giù se il Dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.

Nota! In caso di aggiunta (inclusione) con Sicurezza 2 (S2), apparirà un dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul Dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione del gateway scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.

2. Collega il Dispositivo a una fonte di alimentazione.

3. Verifica se il LED blu lampeggia lentamente. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del Dispositivo all'alimentazione e il Dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà più velocemente durante il processo di aggiunta.

6. Il LED verde lampeggerà lentamente se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

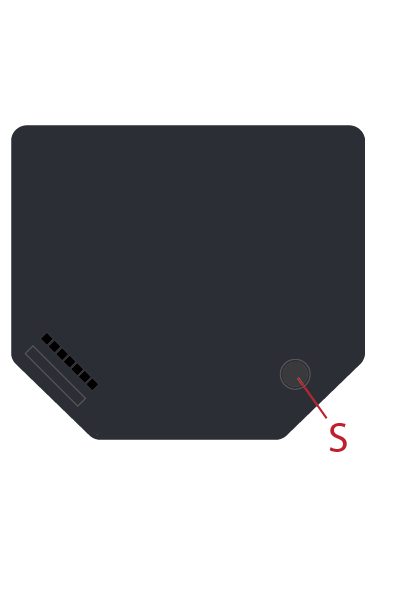

Aggiunta (inclusione) con il pulsante S

1. Collega il Dispositivo a una fonte di alimentazione.

2. Verifica se il LED blu lampeggia lentamente. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiunta/rimozione sul gateway.

4. Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul Dispositivo finché il LED diventa blu fissoRilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED .

5. blu inizia a lampeggiare lentamente. Rilasciare il pulsante S avvierà la modalità di apprendimento.Il LED

6. blu lampeggerà più velocemente durante il processo di aggiunta.Il LED

7. verde lampeggerà lentamente se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.Nota!

In modalità impostazione, il Dispositivo ha un timeout di 10s prima di tornare in modalità normale. Aggiunta (inclusione) con interruttore/pulsante

Collega il Dispositivo a una fonte di alimentazione.

1. Verifica se il LED

2. blu lampeggia lentamente. Se sì, il Dispositivo non è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.

3. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità di apprendimento*). Il Dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.

4. Il LED

5. blu lampeggerà più velocemente durante il processo di aggiunta.Il LED

6. verde lampeggerà lentamente se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.*Modalità di apprendimento -

uno stato che permette al Dispositivo di ricevere informazioni di rete dal gateway.Rimozione del Dispositivo da una rete Z-Wave® (esclusione)

Nota!

Il Dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati. Nota!

La tenda collegata al Dispositivo si muoverà 2s su/2s giù se il Dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®.Rimozione (esclusione) con il pulsante S

Collega il Dispositivo a una fonte di alimentazione.

1. Verifica se il LED

2. verde lampeggia lentamente. Se sì, il Dispositivo è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.

3. Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul Dispositivo finché il LED diventa blu fisso

4. Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu.

5. inizia a lampeggiare lentamente. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.Il LED blu

6. lampeggerà più velocemente durante il processo di rimozione.Il LED blu

7. lampeggerà più lentamente se il Dispositivo è stato rimosso con successo da una rete Z-Wave®.Nota!In modalità impostazione, il Dispositivo ha un timeout di 10s prima di tornare in modalità normale.

Rimozione (esclusione) con interruttore/pulsante Collega il Dispositivo a una fonte di alimentazione.

Verifica se il LED

1. verde

2. lampeggia lentamente. Se sì, il Dispositivo è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in MODALITÀ DI APPRENDIMENTO). Il Dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.

3. Il LED

4. blu

5. lampeggerà più velocemente durante il processo di rimozione.Il LED blu

6. lampeggerà più lentamente se il Dispositivo è stato rimosso con successo da una rete Z-Wave®.Reset di fabbricaReset di fabbrica generale

Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al Dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è assente o non funzionante.

Reset di fabbrica con il pulsante S

Nota!

Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.

Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul Dispositivo finché il LED diventa blu fisso.Premi più volte il pulsante S finché il LED diventa rosso fisso

1. Premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED

2. rosso inizia a lampeggiare più velocemente. Rilasciare il pulsante S avvierà il reset di fabbrica..

3. Durante il reset di fabbrica, il LED diventerà fisso verde per circa 1s, poi i LED

4. blu e rosso inizieranno a lampeggiare più velocemente per circa 2s.Il LED blu lampeggerà più lentamente se il reset di fabbrica è riuscito.

5. Reset di fabbrica con interruttore/pulsanteNota!Il reset di fabbrica con interruttore/pulsante è possibile solo entro il primo minuto dopo il collegamento del Dispositivo all'alimentazione.

Collega il Dispositivo a una fonte di alimentazione.

Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte. Durante il reset di fabbrica, il LED diventerà fisso

1. verde

2. per circa 1s, poi i LED

3. blu e rosso inizieranno a lampeggiare più velocemente per circa 2s.Il LED blu lampeggerà più lentamente se il reset di fabbrica è riuscito.

4. Sicurezza Z-Wave e Chiave Specifica del Dispositivo (DSK)Clicca per informazioni sulla Sicurezza e sulla DSKIl Dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle Cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere utilizzato un gateway Z-Wave® abilitato a Sicurezza 2.

· Può essere usato dalla maggior parte delle implementazioni

Il Dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.

Nota

! Quando si aggiunge il Dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Il DSK può essere usato per l'autenticazione fuori banda (OOB).

Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.

Parametri Z-Wave

Clicca per vedere i Parametri

• Parametro n. 1 – Selezione pulsante (momentaneo) / bistabile (interruttore a bilanciere)

Valore predefinito: 0

Valori e descrizioni:

0 - interruttore momentaneo

1 - interruttore a bilanciere (contatto chiuso - ON / contatto aperto - OFF)

2 - interruttore momentaneo singolo (l'interruttore deve essere collegato al terminale SW1)

• NOTA:

• Quando impostato a 2, 1 clic su SW1 su - 1 clic su SW1 stop - 1 clic giù

• Parametro n. 3 – Orientamento ingressi

Questo parametro permette di invertire il funzionamento degli interruttori collegati agli ingressi SW1 e SW2 senza cambiare il cablaggio.Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - predefinito (SW1 - O1, I2 - O2)

1 - invertito (SW1 - O2, I2 - O1)

Parametro n. 5 – Orientamento uscita

• Questo parametro permette di invertire il funzionamento di O1 e O2 senza cambiare il cablaggio (in caso di collegamento motore errato) per garantire il corretto funzionamento.

• Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - predefinito (O1 - SU, O2 - GIÙ)

1 - invertito (O1 - GIÙ, O2 - SU)

Parametro n. 40 - Segnalazione consumo energetico

• Scegli di quanto deve aumentare o diminuire il consumo di potenza (W) per essere segnalato. I valori corrispondono a percentuali, quindi se è impostato 50 (default), il Dispositivo segnalerà qualsiasi variazione del consumo di potenza del 50% o più rispetto all'ultima lettura.

• Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

0 - segnalazione consumo disabilitata

1 - 100 = 1 % - 100 % segnalazione consumo abilitata. Il nuovo valore è segnalato solo quando il consumo in tempo reale cambia di più della percentuale impostata in questo parametro rispetto alla lettura precedente, a partire da 1 % (valore minimo possibile).

NOTA:

• Il consumo deve aumentare o diminuire di almeno 1 Watt per essere segnalato, INDIPENDENTEMENTE dalla percentuale impostata in questo parametro.

• Parametro n. 71 - Modalità operative

Scegli tra due modalità operative. In modalità tapparella puoi selezionare su/giù/stop. In modalità veneziana, viene visualizzato un widget/endpoint aggiuntivo nell'interfaccia UI, che puoi usare per controllare la posizione di inclinazione delle lamelle.Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

0 - Modalità tapparella

1 - Modalità veneziana con (su/giù e rotazione lamelle)

Parametro n. 72 - Tempo di rotazione lamelle persiana veneziana

• Imposta il tempo necessario affinché le lamelle compiano una rotazione completa (180 gradi).

• NOTA:

Assicurati che la modalità di lavoro sia impostata su veneziana (Par. n. 71 =1)

Dimensione valori: 2 Byte

Valore predefinito: 150 = 1,5 secondiValori e descrizioni:

0 - tempo di rotazione disabilitato

1 - 32000 = 0,01 secondi – 320 secondi

NOTA:

• Se il tempo impostato è troppo lungo e una rotazione completa è già stata eseguita, il dispositivo inizierà a muoversi su o giù per il tempo rimanente. In questo caso, riduci il tempo di rotazione.

• Parametro n. 73 - Posizione lamelle dopo il movimento

Questo parametro serve per abilitare/disabilitare il ritorno delle lamelle alla posizione precedentemente impostata, dopo essere state attivate tramite gateway, operazione con pulsante o al raggiungimento del finecorsa inferiore.Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e descrizioni:

0 - disabilitato

1 – abilitato

NOTA:

• Assicurati che la modalità di lavoro sia impostata su veneziana (Par. n. 71=1)

• Parametro n. 76 - Rilevamento funzionamento motore

Definisce la soglia di consumo energetico alle posizioni di fine corsa. Basandosi su questo valore, il Dispositivo saprà che le tapparelle hanno raggiunto i finecorsa.Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e descrizioni:

0 - Disabilitato: il raggiungimento di un finecorsa non sarà rilevato

1 - Calibrazione automatica potenza

2 - 1-255 (1-255W) - intervallo di segnalazione

• NOTA:

• Per una corretta calibrazione automatica della potenza deve essere eseguita la calibrazione della tapparella!

• Parametro n. 78 – Calibrazione forzata tapparella

Impostando questo parametro a 1 il Dispositivo inizierà la procedura di calibrazione forzata. Il parametro segnala anche lo stato della calibrazione inviando il comando di richiesta valore parametro.NOTA:

Consulta il capitolo Funzionalità per dettagli sulla calibrazione

NOTA:

Durante la procedura di calibrazione la tenda si muove su, giù, su e giù al 50%.NOTA:

Durante la procedura di calibrazione il LED giallo lampeggia.Dimensione valori: 1 Byte

Valore predefinito: 3 (dopo reset di fabbrica)Valori e descrizioni:

1 - avvia calibrazione

2 - dispositivo calibrato (sola lettura)

3 - dispositivo non calibrato (sola lettura)

• 4 - errore di calibrazione (sola lettura)

• Parametro n. 80 – Ritardo spegnimento motore dopo rilevamento finecorsa

• Questo parametro definisce il tempo di ritardo per lo spegnimento del motore dopo aver raggiunto il finecorsa.

• Dimensione valori: 1 Byte

Valore predefinito: 10

Valori e descrizioni:

Valore predefinito 10 = (1s)

0-127 (0-12,7s) - tempo

Parametro n. 85 – Tempo massimo ritardo consumo energetico

• Definisce il tempo massimo prima che il consumo energetico del motore venga letto dal Dispositivo, dopo che uno dei relè è stato attivato. Se non c'è consumo durante il tempo impostato (motore non collegato, danneggiato o richiede più tempo per avviarsi, motore in posizione di fine corsa), il relè si spegnerà. Questo tempo è definito manualmente.

• Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

0 = tempo impostato automaticamente

3 - 50 = 0,3 secondi – 5 secondi (risoluzione 100ms)

Parametro n. 91 - Tempo massimo movimento motore

• Quando la tapparella non è calibrata (o il motore non è dotato di finecorsa), questo parametro definisce il tempo di movimento del motore.

• Dimensione valori: 2 Byte

Valore predefinito: 12000 (120 s)

Valori e descrizioni:

valore = 1 - 32000s

Classi di comando Z-Wave

Clicca per vedere le Classi di Comando

• COMMAND_CLASS_ZWAVEPLUS_INFO_V2,

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_INDICATOR_V4

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_MULTI_CHANNEL_V4

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V7

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V2

COMMAND_CLASS_METER_V6

Endpoint 1:

Classe dispositivo:

BASIC_TYPE_ROUTING_SLAVE

GENERIC_TYPE_SWITCH_MULTILEVEL

SPECIFIC_TYPE_CLASS_B_MOTOR_CONTROL

Classi di comando:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Endpoint 2:

Classe dispositivo:

BASIC_TYPE_ROUTING_SLAVE

GENERIC_TYPE_SWITCH_MULTILEVEL

SPECIFIC_TYPE_CLASS_B_MOTOR_CONTROL

Classi di comando:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

L'Endpoint 2 è supportato dal modulo solo quando il Parametro n. 71 è impostato al valore 1.

Classe di comando notifiche Z-Wave

Clicca per vedere la Classe di Comando Notifiche

Wave Shutter supporta le seguenti notifiche:

Tipo notifica

• Evento notifica

• Gestione energia (0x08)

Gruppo di associazione 1 – “

Gruppo Lifeline” riporta lo stato del Dispositivo e permette di assegnare un solo dispositivo (gateway di default); è consentito solo 1 nodo. Le seguenti classi di comando sono supportate:
Dispositivo radice

Gruppo di associazione 1 - LifelineDEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

SWITCH_BINARY_REPORT : report di cambio stato per tutte le uscite O (O, O1, O2, …) - comune

NOTIFICATION_REPORT : attivato su surriscaldamento

1. NOTIFICATION_REPORT : attivato su sovraccarico rilevato somma di tutte le uscite O (O1+O2+…)

2. METER_REPORT : attivato secondo i parametri di configurazione

3. Gruppo di associazione 2

4. Nodi consentiti: 9

5. Assegnato all'interruttore collegato al terminale SW 1 o SW1 (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità tapparella.

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 3

• Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità veneziana

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 4

• Nodi consentiti: 16

Quando le tende si muovono verso l'alto, la tapparella invierà il comando Basic set ON al dispositivo associato e il dispositivo associato si accenderà. Quando le tende si muovono verso il basso, la tapparella invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà.

Attivato rilevando la direzione di movimento della tapparella: su= FF, giù = 00. Supporta le seguenti classi di comando:

BASIC_SET : imposta stato On / Off sul dispositivo associato
Gruppo di associazione 5
Nodi consentiti: 16

• Quando le tende raggiungono la posizione superiore, la tapparella invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà. Quando le tende raggiungono la posizione inferiore, la tapparella invierà il comando Basic set ON al dispositivo associato e il dispositivo si accenderà.

Attivato rilevando la direzione di movimento della tapparella: su= FF, giù = 00. Supporta le seguenti classi di comando:

BASIC_SET : imposta stato On / Off sul dispositivo associato
Gruppo di associazione 6
Nodi consentiti: 9

• Assegnato all'interruttore collegato al terminale SW 1 o SW1 (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità tapparella.

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 7

• Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità veneziana

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Endpoint 1

• Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : report di cambio stato per uscita O (O1)

NOTIFICATION_REPORT : attivato su sovracorrente rilevata O (O1)

METER_REPORT : attivato dal consumo di potenza del carico collegato all'uscita O(O1) (secondo le impostazioni dei Parametri n. 36 e 39)

1. Gruppo di associazione 2

2. Nodi consentiti: 9

3. Assegnato all'interruttore collegato al terminale SW 1 o SW1 (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità tapparella.

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 3

• Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità veneziana

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 4

• Nodi consentiti: 16

Quando le tende si muovono verso l'alto, la tapparella invierà il comando Basic set ON al dispositivo associato e il dispositivo associato si accenderà. Quando le tende si muovono verso il basso, la tapparella invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà.

Attivato rilevando la direzione di movimento della tapparella: su= FF, giù = 00. Supporta le seguenti classi di comando:

BASIC_SET : imposta stato On / Off sul dispositivo associato
Gruppo di associazione 5
Nodi consentiti: 16

• Quando le tende raggiungono la posizione superiore, la tapparella invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà. Quando le tende raggiungono la posizione inferiore, la tapparella invierà il comando Basic set ON al dispositivo associato e il dispositivo si accenderà.

Attivato rilevando la direzione di movimento della tapparella: su= FF, giù = 00. Supporta le seguenti classi di comando:

BASIC_SET : imposta stato On / Off sul dispositivo associato
Endpoint 2
Gruppo di associazione 1 - Lifeline

• SWITCH_BINARY_REPORT : report di cambio stato per uscita O2

NOTIFICATION_REPORT : attivato su sovraccarico rilevato O2

METER_REPORT : attivato dal consumo di potenza del carico collegato all'uscita O2 (secondo le impostazioni dei Parametri n. 37 e 40)

1. Gruppo di associazione 2

2. Nodi consentiti: 9

3. Assegnato all'interruttore collegato al terminale SW 1 o SW1 (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità tapparella.

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Gruppo di associazione 3

• Nodi consentiti: 9

Assegnato all'interruttore collegato al terminale SW (SW1) (usa la classe di comando Switch Multilevel). Attivato da SW 1 o SW2 valido per modalità veneziana

Supporta le seguenti classi di comando:

SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione a un nuovo livello (aumenta o diminuisce l'intensità luminosa in caso di dimmer, o muove la tapparella su o giù, …)
SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : ferma una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa in caso di dimmer, o ferma il movimento della tapparella su o giù, …)
Si consiglia di usare pulsanti per questa associazione.

• Avvertenza importante Z-Wave

• La comunicazione wireless Z-Wave® potrebbe non essere sempre affidabile al 100%. Questo Dispositivo non dovrebbe essere usato in situazioni in cui la vita e/o beni di valore dipendono esclusivamente dal suo funzionamento. Se il Dispositivo non viene riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di Dispositivo e assicurarsi che il tuo gateway supporti dispositivi multi-canale Z-Wave Plus™.

Risoluzione problemi
