Wave Shutter US

Shelly Wave Shutter (US)

Identificazione del dispositivo

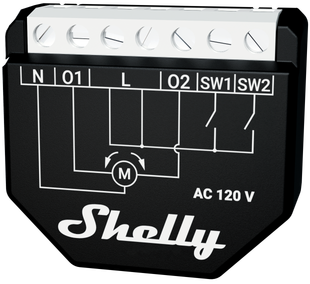

Dispositivo: Shelly Wave Shutter (US)
Codice parte US/Codice d'ordine: QNSH-001P07US
ID tipo prodotto Z-Wave: 0x0003
ID prodotto Z-Wave: 0x0082
Produttore Z-Wave: Shelly Europe
ID produttore Z-Wave: 0x0460

Terminologia

  • OTA - Aggiornamento firmware Over-The-Air.

  • FW - Firmware

  • ZAF - Z-Wave® protocollo

  • NIF - Frame di Informazione Nodo; il frame che viene inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del Dispositivo al gateway, in modo che possa adattare la propria capacità operativa.

  • CC - Classe di Comando (elemento centrale dell'interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Classi di Comando includono le loro firme durante l'invio dei dati per consentire il riconoscimento di quale processo sta inviando i dati al dispositivo di destinazione.

  • Interruttore - Un interruttore a levetta o un interruttore bistabile.

  • Pulsante Un interruttore momentaneo o un interruttore monostabile.

  • Interruttore/pulsante - Può essere un interruttore o un pulsante.

  • Doppia pressione - Se l'intervallo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come una doppia pressione.

  • Gateway (GW) - Un Z-Wave® gateway, noto anche come Z-Wave® controller, Z-Wave® controller principale, Z-Wave® controller principale, o Z-Wave® hub, ecc., è un dispositivo che funge da hub centrale per Z-Wave® rete domestica intelligente. Il termine “gateway” è utilizzato in questo documento.

  • Rete mesh - i dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo quelli alimentati dalla rete elettrica) possono fungere da ripetitori per estendere la rete.

  • Rete a lungo raggio - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

  • Pulsante S - Lo Z-Wave® Pulsante di servizio, situato su Z-Wave® dispositivi ed è utilizzato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione), ripristinare il dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di alimentazione (valido solo per Wave Plugs). Il termine "Pulsante S" viene utilizzato in questo documento.

  • Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Wave che è oggetto di questa guida.

  • Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

  • ID nodo - Lo Z-Wave ID nodo è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ciascun dispositivo in una rete Z-Wave, che consente alla rete di identificare e comunicare con questo dispositivo.

  • ID CASA - Lo Z-Wave ID casa è un identificatore univoco assegnato a ciascuna rete Z-Wave e a ciascun dispositivo in quella rete. Distingue la tua rete Z-Wave dalle altre reti e garantisce che i tuoi dispositivi Z-Wave comunichino solo con i dispositivi della tua rete.

  • Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

  • Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

  • Ripristino alle impostazioni di fabbrica - Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

  • Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, regolazione dell'intensità, ecc.), sia durante l'uso attivo sia mentre è in modalità standby ma ancora alimentato.

  • SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave presente sul dispositivo con un Gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

  • DEVE - Deve essere implementato

  • OPZIONALE - implementalo se il tempo/il budget lo permette

  • Associazioni - Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

  • Riavvio dell'alimentazione - Riavvia il dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

  • Cieco - Si riferisce a qualsiasi tipo di copertura per finestre, come tende veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, tende veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

  • Consumo energetico (W) - si riferisce alla velocità con cui l'energia viene consumata o utilizzata da un dispositivo o sistema elettrico. Si misura in watt (W).

  • Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un determinato periodo di tempo. Si misura in kilowattora (kWh).

  • Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Dove non c'è abbastanza spazio per scrivere il codice d'ordine, viene utilizzata l'abbreviazione PN. Il PN è riportato sull'etichetta DSK di ogni dispositivo.

Descrizione breve

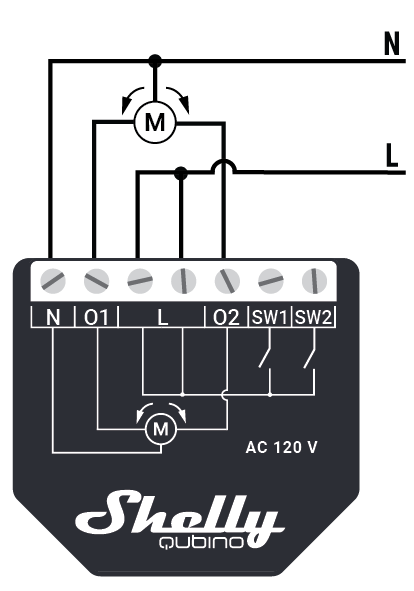

Il Dispositivo consente il controllo remoto di tende motorizzate, tapparelle, veneziane, tende da sole, ecc. Misura il consumo energetico del dispositivo collegato. Si consiglia di utilizzare solo motori con finecorsa elettronici o meccanici. I finecorsa del motore devono essere impostati correttamente prima di collegare il Dispositivo al motore.

Controlla la posizione di tende, tapparelle, persiane, veneziane, ecc.

clicca qui per vedere come controllare l'otturatore

Controlla la posizione di tende, tapparelle, persiane, veneziane, ecc.

Attivando l'uscita O1, il motore inizierà a sollevare la tapparella; attivando l'uscita O2, il motore inizierà ad abbassare la tapparella. Il Dispositivo misura il consumo energetico del motore collegato. Quando la tapparella viene fermata dal finecorsa del motore (posizione estrema Su o Giù), il Dispositivo lo riconoscerà perché il consumo di energia misurato scenderà a zero o a un valore molto basso. Quando la tapparella viene fermata dal finecorsa del motore (posizione estrema Su o Giù), oppure dal Dispositivo che determina che è stata raggiunta la posizione estrema (Su o Giù) in base al tempo, l'uscita O1 o O2 deve essere disattivata, anche se l'interruttore collegato a SW1 o SW2 è attivo. Il tempo di movimento in qualsiasi direzione è limitato a un massimo di 2 volte il tempo di movimento Su/Giù. Esempio: se il tempo di movimento per Su è di 10s, il motore non può essere alimentato per più di 20s!

Il dispositivo deve mai guida il due fasi del motore collegato allo stesso tempo. Ciò significa che le uscite O1 e O2 non devono mai essere attive contemporaneamente, anche quando gli ingressi SW1 e SW2 sono attivi allo stesso tempo o viene ricevuto un comando Z-Wave che richiede che Q1 e Q2 siano attivi contemporaneamente.
Si consiglia di utilizzare solo motori per tende con finecorsa elettronici o meccanici. I finecorsa del motore devono essere impostati correttamente prima di collegare il Dispositivo al motore.

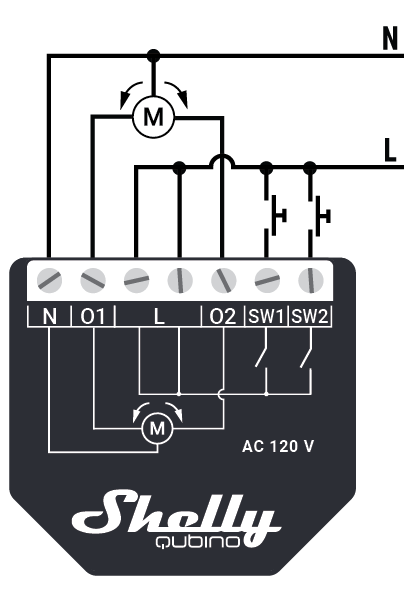

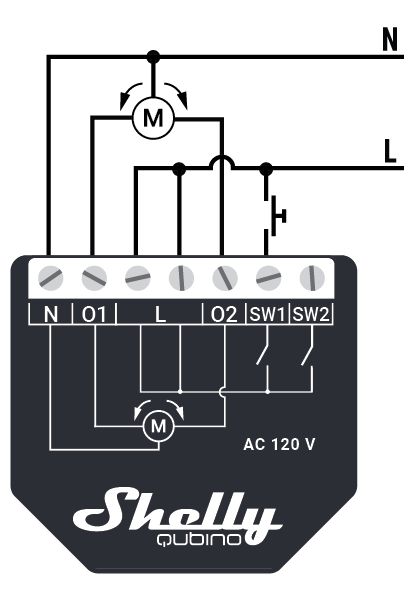

Tapparella - Interruttore/pulsante collegato ai terminali di ingresso SW1 e SW2

Interruttore/pulsante supportato per i terminali di ingresso SW1 e SW2

· interruttore con posizione su, giù e neutra

· pulsante con poli su e giù e con posizione normale in neutro (nessun segnale)

Per impostazione predefinita, gli ingressi sono definiti come pulsanti. SW1 e SW2 devono essere definiti entrambi come interruttori o entrambi come pulsanti. Questo può essere modificato tramite il Parametro n. 5.

Direzioni dell'interruttore/pulsante collegate a:

  • SW1 viene utilizzato per Su (Aperto) comando, controllo dell'uscita O1 (Su)

  • SW2 viene utilizzato per Giù (Chiudi) comando, controllo uscita O2 (Giù)

  • Nel caso in cui sia SW1 che SW2 siano attivi contemporaneamente, le uscite O1 e O2 vengono entrambe spente.

Pulsante SW1 o SW2 - Pressione singola

La pressione singola sul pulsante è una pressione che dura meno di 0,5 secondi. La pressione singola farà muovere la tapparella nella direzione scelta. Per le azioni risultanti, consulta la tabella alla fine di questa tabella.
Se la tapparella è in movimento, qualsiasi pressione (di un qualsiasi pulsante) interromperà il movimento.

Pulsante SW1 o SW2 - premi e tieni premuto (pressione prolungata)

La pressione prolungata su un pulsante è una pressione che dura più di 0,5 secondi. Premere e tenere premuto attiverà il movimento e l'inclinazione della tapparella nella direzione scelta, ma non appena il pulsante viene rilasciato, il movimento si fermerà. Lo scopo principale di questa funzione è consentire un controllo preciso dell'inclinazione della tapparella veneziana tramite pulsante. Per le azioni risultanti, consultare la tabella alla fine di questa tabella.

Azione sul pulsante

Le tende non si muovono

Le tende si stanno muovendo

L'inclinazione delle veneziane è in corso

Pressione singola (meno di 0,5 secondi)

Inizia a muovere la tenda

Smetti di muovere la tenda alla cieca

nessuna azione.

Premi e tieni premuto (per più di 0,5 secondi)

Inizia a muovere la tenda. Questo includerà anche l'inclinazione della tenda nel caso di tende veneziane.

trasloco

inclinazione

Rilascia il pulsante dopo averlo premuto e tenuto premuto

nessuna azione

Smetti di muovere la tenda

Ferma la tenda avvolgibile

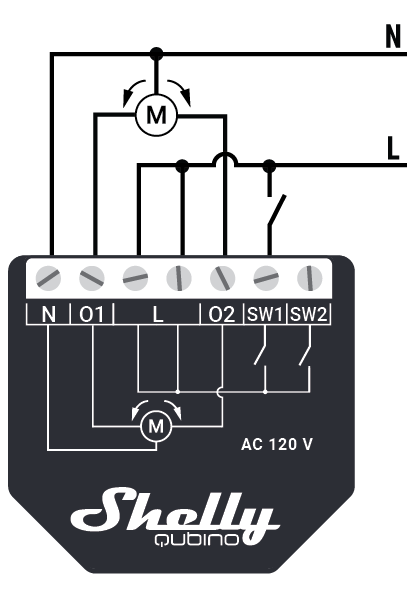

Interruttore SW1 o SW2

Quando l'interruttore è acceso, la tapparella inizia a muoversi fino a quando l'interruttore viene spento o fermato dal finecorsa del motore (o dal limite di tempo). Nel caso in cui sia SW1 che SW2 siano attivi contemporaneamente, le uscite O1 e O2 vengono disattivate.

Pulsante SW1 o SW2 - per tende veneziane

Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento) e parametro n. 5 impostato su 0 - interruttore a impulso

Regole generali:

  • La pressione singola (< 0,5 secondi) avvia il movimento della tenda veneziana

  • La pressione prolungata (> 0,5 secondi) avvia il movimento delle lamelle della veneziana

Premendo il pulsante per meno di 0,5 secondi (pressione singola) si avvia il movimento.
Se la veneziana è in movimento, qualsiasi pressione (di qualsiasi pulsante) interromperà il movimento.

Tenendo premuto il pulsante per più di 0,5 secondi (premi e tieni premuto) si avvia la rotazione delle lamelle (dallo 0 al 100% o viceversa), fino a quando il pulsante non viene rilasciato o non viene raggiunta la posizione finale di rotazione. Il tempo di rotazione è definito dal Parametro n. 72

Azione sul pulsante

Le tende non si muovono

Le tende si stanno muovendo

L'inclinazione delle veneziane è in corso

Pressione singola (meno di 0,5 secondi)

Inizia a muovere la tenda

Smetti di muovere la tenda alla cieca

nessuna azione.

Premi e tieni premuto (per più di 0,5 secondi)

Inizia a muovere la tenda. Questo includerà anche l'inclinazione della tenda nel caso di tende veneziane.

trasloco

inclinazione

Rilascia il pulsante dopo averlo premuto e tenuto premuto

nessuna azione

Smetti di muoverti alla cieca

Ferma l'inclinazione della tapparella

Interruttore SW1 o SW2 - per tende veneziane

Per le veneziane sono consigliati i pulsanti!
Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento) e parametro n. 5 impostato su 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)

Quando l'interruttore a levetta viene premuto, avvia il movimento, fino a quando l'interruttore a levetta non viene premuto di nuovo per trovarsi nella posizione opposta (cambiare stato) o quando viene raggiunto l'interruttore di fine corsa.

Posizionamento delle doghe

Per raggiungere la massima precisione nel posizionamento delle lamelle quando la tapparella viene fermata tramite pulsante, il Gateway o quando viene controllata dal Gateway, le impostazioni di posizionamento delle lamelle nelle condizioni descritte di seguito eseguono un movimento aggiuntivo.
Quando le lamelle sono impostate in una posizione intermedia e ricevono il comando per una posizione diversa, le lamelle si muovono sempre prima al 100% e poi tornano alla posizione impostata.
Quando la tapparella si muove verso il basso, le lamelle sono nella posizione 0%. Quando viene raggiunto il finecorsa o la tapparella viene fermata tramite pulsante o tramite Gateway, le lamelle ruotano al 100% e poi tornano alla posizione precedente (prima che iniziassero a muoversi).

Quando la tapparella si muove verso l'alto, le lamelle sono nella posizione al 100%. Quando la tapparella viene fermata tramite pulsante o tramite il Gateway, le lamelle tornano alla posizione precedente (prima che iniziassero a muoversi).

Calibrazione automatica

La calibrazione automatica è un processo durante il quale il Dispositivo apprende la posizione degli interruttori di fine corsa.
Nota! Per il corretto funzionamento della posizione, il Dispositivo deve eseguire una procedura di calibrazione!
Nota! Il motore deve essere dotato di finecorsa elettronici o meccanici e le posizioni di finecorsa devono essere impostate correttamente prima della calibrazione!
Nota! La calibrazione è riuscita quando il Dispositivo esegue un ciclo completo di movimento: su, giù, su, giù fino al 50%.
Nota! Se la calibrazione non viene eseguita, verificare che i finecorsa siano impostati correttamente e che il cablaggio sia stato effettuato secondo le istruzioni presenti nel manuale utente.

Calibrazione con il Gateway

Nota! La calibrazione con il gateway non è limitata nel tempo, può essere avviata in qualsiasi momento.

Parametro n. 71 impostato su 0 – Tapparella (con posizionamento).

La calibrazione viene eseguita tramite il parametro n. 78. Controllare il parametro n. 78 per tutti gli stati disponibili.

Avvia calibrazione:

  1. Aggiungi il dispositivo alla rete Z-Wave seguendo le istruzioni per l'inclusione.

  2. Imposta il valore del Parametro n. 78 (calibrazione forzata dell'otturatore) su 1.

  3. Il dispositivo esegue il processo di calibrazione, completando un ciclo completo: su, giù, su e giù fino al 50%.

  4. Controlla il parametro n. 78 e lo stato del LED per verificare se la calibrazione è stata eseguita correttamente.

Calibrazione automatica con il pulsante SW1:

Nota! La calibrazione con il pulsante SW1 non è limitata nel tempo e può essere avviata in qualsiasi momento.

  1. Sposta la tenda nella posizione superiore.

  2. Premere SW1 4 volte in 3 secondi.

  3. Il dispositivo inizierà la calibrazione e completerà 3 cicli: giù, su e giù fino al 50%.

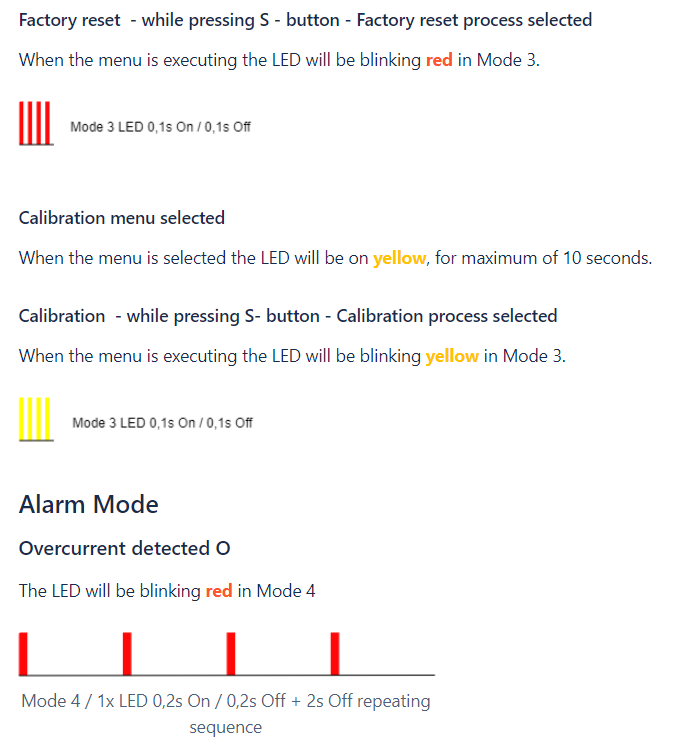

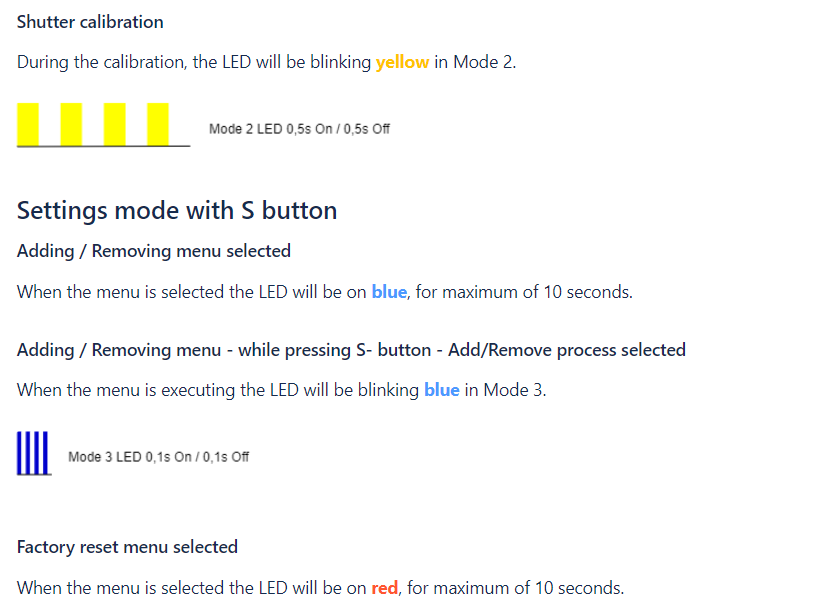

  4. Controlla lo stato del LED per verificare se la calibrazione è andata a buon fine.

Calibrazione automatica con il pulsante S:

Nota! La calibrazione con il pulsante S non è limitata nel tempo e può essere avviata in qualsiasi momento.

  1. Entra nella modalità Impostazioni premendo il pulsante S per meno di 0,5 secondi (pressione singola).

  2. Continua a premere il pulsante S finché non viene selezionata la calibrazione, indicata dal colore giallo del LED.

  3. Avvia la calibrazione premendo il pulsante S per più di 2 secondi.

  4. Il dispositivo inizierà la calibrazione e completerà 3 cicli: giù, su e giù fino al 50%.

Controlla lo stato del LED per verificare se la calibrazione è andata a buon fine.

Calibrazione della posizione di inclinazione delle lamelle (modalità veneziana)

Parametro n. 71 impostato su 1 – Tenda veneziana (con posizionamento)

Quando si attiva la modalità "venetian blind", è necessario effettuare la calibrazione della posizione per l'inclinazione delle lamelle. Dopo di ciò, è possibile impostare la posizione e l'angolo delle lamelle. Il completo accendere il tempo delle lamelle è impostato con il parametro n. 72.

  1. Aggiungi (includi) ed esegui il processo di calibrazione del dispositivo secondo la sezione “Calibrazione automatica”.

  2. Impostare il parametro n. 71 su 1 – Tenda veneziana (con posizionamento).

  3. Se, dopo un ciclo completo delle lamelle (rotazione delle lamelle da una posizione estrema all'altra), la tenda inizia a salire o scendere, accorciare il rotazione tempo con il parametro n. 72 e viceversa.

  4. Ripeti il terzo passaggio fino a quando la posizione delle doghe non è corretta.

Nota! Se il girando se l'ora è impostata correttamente, la regolazione delle lamelle non dovrebbe alzare o abbassare le tende.

  • @un utente Il dispositivo deve essere escluso dopo la configurazione con i parametri per funzionare come tende veneziane per ottenere un endpoint aggiuntivo?

NO


Calibrazione manuale per motori senza finecorsa di posizione

Impostazione manuale del tempo di accensione e spegnimento

Per le tende con motori privi di finecorsa, il dispositivo non può essere calibrato. In questo caso, il tempo di movimento dalla posizione Su a quella Giù e viceversa deve essere impostato manualmente. Utilizzeremo la soluzione comune di definire due tempi di movimento della tapparella, uno per il movimento verso l'alto e uno per il movimento verso il basso. Questi tempi saranno utilizzati dal modulo tapparella per azionare il rullo e determinare la posizione del rullo.

  1. Imposta il parametro n. 71 al valore 2 – Impostazione manuale dell'ora (senza finecorsa)

  2. Il tempo è impostato dal Parametro n. 74 per il movimento verso l'alto e dal Parametro n. 75 per il movimento verso il basso

  3. Sposta la tapparella tra le posizioni estreme premendo il pulsante SW1 o SW2: se la tapparella si ferma prima di raggiungere la posizione Su, aumenta il valore del Parametro n. 74; se la tapparella non si ferma dopo aver raggiunto la posizione Su, diminuisci il valore del Parametro n. 74; se la tapparella si ferma prima di raggiungere la posizione Giù, aumenta il valore del Parametro n. 75; se la tapparella non si ferma dopo aver raggiunto la posizione Giù, diminuisci il valore del Parametro n. 75

  4. Ripeti il passaggio precedente fino a raggiungere una posizione soddisfacente

Ripristina dopo un'interruzione di corrente


Il ripristino dopo un'interruzione dell'alimentazione richiede meno di 1 secondo.

Quando si utilizza con pulsanti (o comando Z-wave), in caso di interruzione dell'alimentazione, il Dispositivo memorizza la posizione della tapparella (e la posizione dell'inclinazione nel caso di tapparella veneziana) e riporta le posizioni correnti al Gateway dopo il ripristino dell'alimentazione. Dopo un'interruzione di corrente, la tapparella non si sposta verso la destinazione finale ma rimane ferma.

Quando si utilizzano gli interruttori a levetta, in caso di interruzione dell'alimentazione, la tapparella si sposta verso la destinazione finale se uno tra SW1 o SW2 viene attivato.

Riavvio del dispositivo remoto


Il riavvio del dispositivo da remoto può essere effettuato tramite il parametro n. 117

Misurazione del consumo energetico


Misura il consumo energetico (W) di tutti i carichi collegati. I valori misurati vengono inviati al Gateway in base alle impostazioni dei Parametri n. 36 e 39.

Misurazione del consumo energetico


Il consumo energetico (kWh) viene calcolato dal Dispositivo in base alla Potenza misurata (W) nel tempo. Il valore della misurazione del consumo energetico viene inviato al Gateway quando il valore aumenta di 0,1 kWh come report non richiesto.

Memorizzazione e azzeramento dei kWh


Memorizza i kWh nella memoria flash immediatamente dopo aver rilevato l'interruzione dell'alimentazione elettrica.

kWh può essere azzerato da:

  • Ripristino alle impostazioni di fabbrica

  • Classe di comando Z-wave

Non è possibile azzerare i kWh con il pulsante S. L'OTA non influisce sul valore dei kWh memorizzato, che rimane invariato dopo l'aggiornamento del firmware OTA.

Protocolli di comunicazione di sicurezza Z-Wave supportati


Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

Funziona come ripetitore Z-Wave

Il ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradando il segnale intorno agli ostacoli e alle zone morte radio per garantire che il segnale venga ricevuto nelle destinazioni previste.

OTA - Aggiornamento firmware Over-The-Air

OTA sta per Over-The-Air e si riferisce all'aggiornamento wireless del firmware sui dispositivi finali

Versione FW


La versione del firmware è memorizzata nel Dispositivo, anche se viene aggiornata tramite OTA. La versione del firmware può essere letta dal Gateway.

Numero di serie del dispositivo


Il numero di serie del dispositivo viene memorizzato nel dispositivo dopo il collaudo in produzione. Il numero di serie del dispositivo può essere letto dal Gateway.

Numero di parte del dispositivo (PN)


Il numero di parte del dispositivo viene memorizzato nel dispositivo dopo il collaudo in produzione. Il numero di parte del dispositivo può essere letto dal Gateway.

Principali applicazioni

  • Residenziale

  • MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)

  • Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)

  • Governo/municipale

  • Collegio universitario

Integrazioni

I dispositivi Shelly Wave sono sviluppati su la tecnologia leader mondiale per le case intelligenti – Z-Wave.

Questo significa che Shelly Wave è compatibile con tutti certificato gateway che supportano il protocollo di comunicazione Z-Wave.

Per garantire che le funzioni dei prodotti Shelly Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.

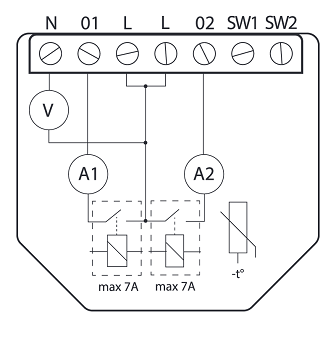

Schemi interni semplificati


Interfacce elettriche del dispositivo

Input

  • 2 ingressi per interruttore/pulsante su morsettiera a vite


  • 3 ingressi di alimentazione su morsetti a vite: N, 2 L

Risultati

  • 2 uscite relè con misurazione della potenza su morsettiera a vite

Connettività

Non sicuro, Sicurezza S0, Sicurezza S2 non autenticata, Sicurezza S2 autenticata

Caratteristiche di sicurezza

Fai clic per mostrare/nascondere

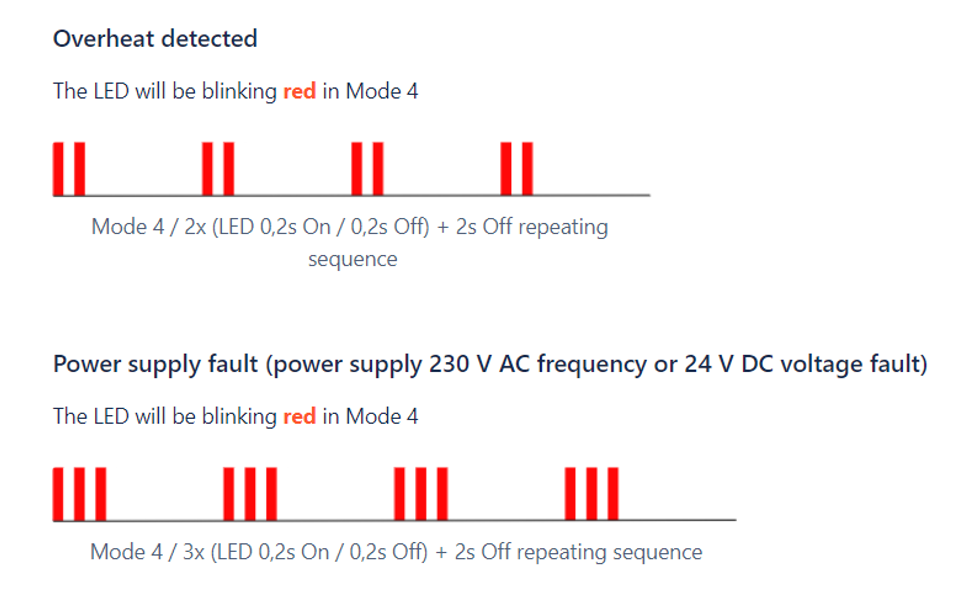

Protezione dal surriscaldamento

Il dispositivo dispone di una protezione interna contro il surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5 secondi, il dispositivo:

  • spegni la propria uscita

  • invia il Rapporto di Notifica al gateway (Surriscaldamento rilevato)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Surriscaldamento rilevato)

NOTA: La protezione dal surriscaldamento è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di surriscaldamento rilevato.

Protezione da sovracorrente

Il dispositivo dispone di una protezione interna contro la sovracorrente. Se la corrente supera 10A+10% (corrente massima di commutazione +10%) per più di 5 secondi, il dispositivo:

  • spegni la propria uscita

  • invia il Rapporto di Notifica al gateway (Sovracorrente rilevata)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Sovracorrente rilevata)

NOTA: La protezione da sovracorrente è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovracorrente rilevata.

Protezione da sovratensione

Il dispositivo dispone di una protezione interna contro la sovratensione. Questa è valida per la tensione di alimentazione standard di 230 V AC. Se la tensione supera i 240 V AC+15% (278 V AC) per più di 5 secondi, il dispositivo:

  • spegni la propria uscita

  • invia il Rapporto di Notifica al Gateway (Sovratensione rilevata)

  • le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggio LED per Sovratensione rilevata)

NOTA: La protezione da sovratensione è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di sovratensione rilevata.

Tipi di carico supportati

  • Induttivo con RC Snubber (motori elettrici 120 V AC).

Interfaccia utente

Pulsante S e modalità di funzionamento

  • Modalità impostazioni:

È necessario per avviare la procedura desiderata, ad esempio: aggiunta (inclusione (*non disponibile per dispositivi Long Range)), rimozione (esclusione), ripristino alle impostazioni di fabbrica, ecc. Ha un tempo di funzionamento limitato. Dopo aver completato la procedura in modalità Impostazione, il Dispositivo passa automaticamente alla modalità Normale.

  • Accesso alla modalità Impostazioni:

    • Tieni premuto il pulsante S sul Dispositivo finché il LED non diventa blu fisso.

    • Una rapida pressione aggiuntiva sul pulsante S cambia il menu in un ciclo infinito.

    • Lo stato LED del menu ha un timeout di 10 secondi prima di tornare nuovamente alla modalità Normale.


Funzioni del pulsante S

  • Aggiunta manuale del Dispositivo a una rete Z-Wave (*non disponibile per l'inclusione Long Range)

  • Rimozione manuale del dispositivo dalla rete Z-Wave

  • Ripristina le impostazioni di fabbrica del dispositivo

  • Calibrazione

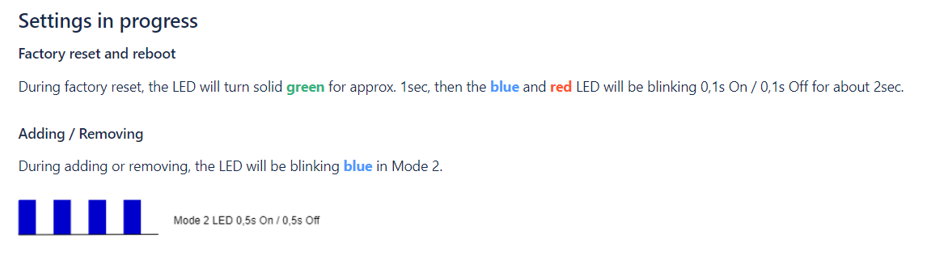

Segnalazione LED

Clicca per vedere la segnalazione LED

Regole generali

  • Per passare dalla modalità Normale a quella Impostazioni, premi il pulsante S una volta.

  • Il LED fisso indica che il Dispositivo è in modalità Impostazione (questo non si applica alle prese). Quando il Dispositivo è in modalità Impostazione, passa automaticamente alla modalità Normale dopo 10 secondi.

  • Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti (questo non si applica alle prese). Premere il pulsante S o eseguire un ciclo di alimentazione del dispositivo riattiva il LED per 30 minuti.

Stato LED modalità normale: La modalità normale è definita da una funzione stabile del Dispositivo che può durare indefinitamente.

Tipo LED: RGB dimmerabile

Modalità normale

Rimosso (escluso)/non calibrato

Il LED lampeggerà blu in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e per 10 minuti dopo aver premuto il pulsante S.

Rimosso (escluso)/calibrato

Il LED lampeggerà blu e giallo in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e per 10 minuti dopo aver premuto il pulsante S.

Aggiunto (incluso)/non calibrato

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e per 10 minuti dopo la pressione del tasto S.

Aggiunto (incluso)/calibrato

Il LED lampeggerà verde e giallo in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e per 10 minuti dopo la pressione del tasto S.

Specifiche tecniche

Alimentatore

120 V CA 50/60 Hz

Consumo energetico

< 0,3 W

Misurazione della potenza [W]

Potenza massima per canale

1/3 hp

Tensione massima di commutazione AC

120 V

Corrente massima di commutazione AC

7 A per canale

Protezione dal surriscaldamento

Protezione da sovracorrente

Protezione da sovratensione

Distanza

Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali)

Z-Wave® ripetitore:

CPU

Z-Wave® S800

Z-Wave® banda(e) di frequenza

908,4 MHz

Dimensioni (A x L x P)

37x 42x16 ± 0,5 mm / 1,46x1,65x0,63 ± 0,02 in

Peso

29 g / 1,02 in

Montaggio

Scatola da incasso

Coppia massima morsetti a vite

0,4 Nm / 3,5 lbin

Sezione trasversale del conduttore

0,5 a 1,5 mm² / 20 a 16 AWG

Lunghezza spelata del conduttore

5 a 6 mm / 0,20 a 0,24 in

Materiale esterno

Plastica

Colore

Nero

Temperatura ambiente

da -20°C a 40°C / da -5°F a 105°F

Umidità

30% - 70% di umidità relativa

Altitudine massima

2000 m / 6562 ft.

Schema elettrico di base

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Legenda

Terminali dei dispositivi:

  • N: Terminal neutro

  • L: Terminali attivi (120 V CA, 50/60 Hz)

  • SW1: Terminale di ingresso per interruttore/pulsante SU (aperto)

  • SW2: Ingresso terminale per interruttore/pulsante GIÙ (chiuso)

  • O1: Uscita terminale per motore SU (apri)

  • O2: Uscita terminale per motore GIÙ (chiudi)
    Fili:

  • N: Filo neutro

  • L: Dal vivo filo (120 V CA, 50/60 Hz)
    Pulsante:

  • S: Pulsante S

Clausole di esclusione e avvertenze

LEGGERE PRIMA DELL'USO

Questo documento contiene importanti informazioni tecniche e di sicurezza sul Dispositivo, sul suo uso sicuro e sull'installazione.

⚠ATTENZIONE! Rischio di scossa elettrica. Assicurarsi che, dopo l'installazione del dispositivo, i suoi terminali a vite non siano accessibili agli utenti e siano protetti da cortocircuiti accidentali!⚠ATTENZIONE! Il funzionamento del pulsante di servizio deve essere gestito da un installatore professionista. Rischio di scossa elettrica. ⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/l'installazione del Dispositivo alla rete elettrica deve essere eseguito con cautela, da un elettricista qualificato. ⚠ATTENZIONE! Pericolo di folgorazione. Ogni modifica ai collegamenti deve essere effettuata solo dopo aver verificato l'assenza di tensione ai terminali del Dispositivo.⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete elettrica e apparecchi conformi a tutte le normative vigenti. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al Dispositivo può danneggiarlo.⚠ATTENZIONE! Non collegare il Dispositivo ad apparecchi che superano il carico massimo indicato!⚠ATTENZIONE! Non modificare l'antenna (l'antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠ATTENZIONE! Collegare il Dispositivo solo nel modo indicato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠ATTENZIONE! Non installare il Dispositivo dove può bagnarsi.⚠ATTENZIONE! Non utilizzare il Dispositivo se è stato danneggiato!⚠ATTENZIONE! Non tentare di eseguire manutenzione o riparazioni sul Dispositivo da soli!⚠ATTENZIONE! Non interferire con il Dispositivo (qualsiasi alterazione o modifica del Dispositivo è vietata).⚠ATTENZIONE! Prima di iniziare il montaggio/l'installazione del Dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un tester di tensione di rete o un multimetro. Quando si è certi che non ci sia tensione, si può procedere al collegamento dei cavi.⚠ATTENZIONE! Utilizzare solo un circuito AC monofase. Non utilizzare circuiti misti AC e DC.⚠ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly Wave (cellulari, tablet, PC) lontano dalla portata dei bambini.⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici, poiché possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando cavi solidi a conduttore singolo o cavi flessibili con capicorda. I cavi devono avere un isolamento con resistenza al calore aumentata, non inferiore a PVC T105°C (221°F).

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che causano picchi di tensione durante l'accensione o lo spegnimento, come motori elettrici, ventilatori, aspirapolvere e simili, è consigliato collegare in parallelo all'apparecchio uno snubber RC (0,1 µF / 100 Ω / 1/2 W / 600 VAC).

Informazioni su Z-Wave®

Fai clic per mostrare/nascondere

Il protocollo Z-Wave® è una tecnologia di comunicazione interoperabile, wireless e basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura dello stato in ambienti residenziali e commerciali leggeri. Maturo, collaudato e ampiamente diffuso, Z-Wave® è di gran lunga il leader mondiale nel controllo wireless, offrendo prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.

L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come la retrocompatibilità, la sicurezza e l'affidabilità. Tutti i dispositivi Z-Wave® possono essere utilizzati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente dal marchio o dal produttore. Tutti i nodi alimentati dalla rete elettrica all'interno della rete funzioneranno come ripetitori, indipendentemente dal fornitore, per aumentare l'affidabilità della rete. Esistono oltre 4000 prodotti certificati Z-Wave® che sono compatibili sia con le versioni precedenti che con quelle successive nell'ecosistema Z-Wave® e attualmente sono presenti sul mercato ben oltre 100 milioni di dispositivi.

Con oltre 20 anni di presenza sul mercato, la tecnologia Z-Wave® offre misure di sicurezza di prim'ordine per rendere la rete domestica più intelligente e sicura.

www.z-wavealliance.org, http://www.z-wave.com

Aggiunta e rimozione del Dispositivo a una rete Z-Wave®

Fai clic per vedere come aggiungere, rimuovere e reimpostare il Dispositivo

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)


Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) che si trovano sull'etichetta Z-Wave® DSK sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.


Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

  1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

  2. Collega il dispositivo a un'alimentazione elettrica.

  3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.


Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante a impulso 3 volte o commutare l'interruttore su e giù 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

  6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.


Rimozione (esclusione) con il pulsante S

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  5. Rilascia e poi tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

  6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità Normale.


Rimozione (esclusione) con un interruttore/pulsante

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

  3. Abilita la modalità aggiungi/rimuovi sul gateway.

  4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

  5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

  6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino delle impostazioni di fabbrica generale

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o altrimenti non funzionante.


Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

  1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

  2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

  3. Premere e tenere premuto (> 2s) il pulsante S sul Dispositivo finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S verrà avviato il ripristino alle impostazioni di fabbrica.

  4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica ha avuto successo.


Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore o pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato all'alimentazione.

  1. Collega il dispositivo a un'alimentazione elettrica.

  2. Aziona l'interruttore o il pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

  3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

  4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.


Ripristino remoto alle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel Parametro n. 120.

Chiave di sicurezza Z-Wave® e Chiave specifica del dispositivo (DSK)

Clicca per saperne di più sulla Sicurezza e sul DSK

Il dispositivo supporta la più recente funzionalità Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® abilitato alla Security 2.

Controllo autenticato

  • DSK Out-Of-Band per aggiunta (inclusione)

  • Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'aggiunta (inclusione) Security 2 autenticata, non autenticata e non sicura.

Nota! Quando aggiungi il Dispositivo a una rete Z-Wave® con un gateway che supporta Security 2 (S2), è necessario il Codice PIN della Z-Wave® Device Specific Key (DSK). Puoi trovarlo sull'etichetta posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta Z-Wave® DSK dal Dispositivo. Come misura di backup, utilizza l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK Z-Wave® e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe S2 Autenticata offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione fuori banda (OOB).

  • Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Impostazione dei parametri

Clicca qui per vedere i parametri Z-Wave

Parametro n. 1 – Selezione pulsante (momentaneo) / bistabile (interruttore a levetta)

Con questo parametro, puoi selezionare il tipo di interruttore: pulsante (momentaneo) oppure interruttore on/off collegato agli ingressi SW1 e SW2.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - interruttore momentaneo

  • 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF)

  • 2 - singolo, interruttore momentaneo (l'interruttore deve essere collegato al terminale SW1)

NOTA: Quando impostato su = 2, 1x clic su SW1 su - 1x clic su SW1 stop - 1x clic giù

Parametro n. 3 – Orientamento degli ingressi

Questo parametro consente di invertire il funzionamento degli interruttori collegati agli ingressi SW1 e SW2 senza modificare il cablaggio.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - predefinito (SW1 - O1, I2 - O2)

  • 1 - invertito (SW1 - O2, I2 - O1)

Parametro n. 5 – Orientamento dell'uscita

Questo parametro consente di invertire il funzionamento di O1 e O2 senza modificare il cablaggio (in caso di collegamento errato del motore) per garantire il corretto funzionamento.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - predefinito (O1 - SU, O2 - GIÙ)

  • 1 - invertito (O1 - GIÙ, O2 - SU)

Parametro n. 40 - Segnalazione del consumo energetico

Scegli di quanto deve aumentare o diminuire il consumo di potenza (W) per essere segnalato. I valori corrispondono a percentuali, quindi se viene impostato 50 (impostazione predefinita), il Dispositivo segnalerà qualsiasi variazione del consumo di potenza pari o superiore al 50% rispetto all'ultima lettura.

Dimensione valori: 1 Byte

Valore predefinito: 50

Valori e descrizioni:

  • 0 - Segnalazione del consumo energetico disattivata

  • 1 - 100 = 1 % - 100 % Segnalazione del consumo energetico abilitata. Un nuovo valore viene segnalato solo quando il consumo energetico in tempo reale cambia di oltre la percentuale impostata in questo parametro, rispetto alla lettura precedente del consumo energetico, a partire da 1 % (il valore più basso possibile).

NOTA: Il consumo energetico deve aumentare o diminuire di almeno 1 Watt per essere segnalato, INDIPENDENTEMENTE dalla percentuale impostata in questo parametro.

Parametro n. 71 - Modalità di funzionamento

Scegli tra le due modalità di funzionamento. In modalità tapparella, puoi selezionare su/giù/stop. In modalità veneziana, viene visualizzato un widget/endpoint aggiuntivo nell'interfaccia utente, che puoi utilizzare per controllare la posizione di inclinazione delle lamelle.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

  • 0 - Modalità otturatore

  • 1 - Modalità veneziana con (su/giù e rotazione delle lamelle)

  • 2 – Impostazione manuale dell'ora (senza finecorsa)

NOTA: Se il motore non è dotato di finecorsa, impostare il valore su 2 e impostare il tempo di percorrenza (Parametro n. 74 e 75).

Parametro n. 72 - Tempo di rotazione delle lamelle della veneziana

Imposta il tempo necessario affinché le lamelle compiano una rotazione completa (180 gradi).

NOTA: Assicurati che la modalità di funzionamento sia impostata su venetian (Par. No. 71 =1)

Dimensione valori: 2 Byte

Valore predefinito: 150 = 1,5 secondi

Valori e descrizioni:

  • 0 - tempo di rotazione disabilitato

  • 1 - 32767 = 0,01 secondi – 327,67 secondi

NOTA: Se il tempo impostato è troppo lungo e una rotazione completa è già stata eseguita, il dispositivo inizierà a muoversi verso l'alto o verso il basso per il tempo rimanente. In questo caso, riduci il tempo di rotazione.

Parametro n. 73 - Posizione delle lamelle dopo lo spostamento

Questo parametro viene utilizzato per abilitare/disabilitare il ritorno delle lamelle alla posizione precedentemente impostata, dopo essere state attivate tramite il gateway, il pulsante o quando viene raggiunto il finecorsa inferiore.

Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e le loro descrizioni:

  • 0 - disabilita

  • 1 – abilita

NOTA: Assicurati che la modalità di funzionamento sia impostata su veneziana (Par. No. 71=1)

Parametro n. 76 - Rilevamento funzionamento motore

Definisci la soglia di consumo energetico nelle posizioni finali. In base a questo valore, il Dispositivo saprà che le tapparelle hanno raggiunto i finecorsa.

Dimensione valori: 1 Byte

Valore predefinito: 1

Valori e le loro descrizioni:

  • 0 - Disabilitato: il raggiungimento di un finecorsa non verrà rilevato

  • 1 - Calibrazione automatica della potenza

  • 2 - 255 (2-255W) - intervallo di report

NOTA: Per una corretta calibrazione automatica della potenza è necessario eseguire la calibrazione dell'otturatore!

Parametro n. 78 – Calibrazione forzata dell'otturatore

Impostando questo parametro al valore 1, il Dispositivo inizierà ad eseguire la procedura di calibrazione forzata. Il parametro segnala anche lo stato della calibrazione inviando il comando per ottenere il valore del parametro.

NOTA: Controlla il capitolo Funzionalità con dettagli sulla calibrazione

NOTA: Durante la procedura di calibrazione, la tapparella si muove su, giù, su e poi giù fino al 50%.

NOTA: Durante la procedura di calibrazione il LED giallo lampeggia.

Dimensione valori: 1 Byte

Valore predefinito: 3 (dopo il ripristino alle impostazioni di fabbrica)

Valori e le loro descrizioni:

  • 1 - avvia calibrazione

  • 2 - dispositivo calibrato (solo lettura)

  • 3 - dispositivo non calibrato (solo lettura)

  • 4 - errore di calibrazione (solo lettura)

Parametro n. 80 – Ritardo di arresto del motore dopo il rilevamento del finecorsa

Questo parametro definisce il tempo di ritardo per lo spegnimento del motore, dopo aver raggiunto l'interruttore di fine corsa.

Dimensione valori: 1 Byte

Valore predefinito: 10

Valori e le loro descrizioni:

  • Valore predefinito 10 = (1s)

  • 0-127 (0-12,7s) - tempo

Parametro n. 85 – Tempo massimo di ritardo del consumo energetico

Definisci il tempo massimo prima che il consumo di energia del motore venga rilevato dal Dispositivo, dopo che uno dei relè è stato attivato. Se non viene rilevato alcun consumo di energia durante il tempo impostato (motore non collegato, danneggiato o richiede più tempo per avviarsi, motore in posizione finale), il relè si disattiverà. Questo tempo viene definito inserendolo manualmente.

Dimensione valori: 1 Byte

Valore predefinito: 30

Valori e descrizioni:

  • 0 = l'ora viene impostata automaticamente

  • 3 - 50 = 0,3 secondi – 5 secondi (risoluzione 100 ms)

Parametro n. 91 - Tempo massimo di movimento del motore

Quando la tapparella non è calibrata (o il motore non è dotato di finecorsa), questo parametro definisce il tempo di movimento del motore.

Dimensione valori: 2 Byte

Valore predefinito: 120

Valori e descrizioni:

  • valore = 1 - 32000s

Classi di comando

Clicca per vedere le Classi di Comando Z-Wave

Classi di comando supportate da Z-Wave:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2,

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_INDICATOR_V4

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_MULTI_CHANNEL_V4

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V7

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V2

COMMAND_CLASS_METER_V6

Endpoint 1:

Classe del dispositivo:

ROUTING_SLAVE_TIPO_BASE

INTERRUTTORE MULTILIVELLO GENERICO

CONTROLLO MOTORE DI TIPO SPECIFICO CLASSE B

Classi di comando:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

Endpoint 2:

Classe del dispositivo:

SLAVE_DI_TIPO_BASE

INTERRUTTORE MULTILIVELLO GENERICO

CONTROLLO MOTORE DI TIPO SPECIFICO CLASSE B

Classi di comando:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

COMMAND_CLASS_ASSOCIATION_V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V4

COMMAND_CLASS_NOTIFICATION_V9

COMMAND_CLASS_SUPERVISION_V2

COMMAND_CLASS_SECURITY_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SWITCH_BINARY_V2

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_METER_V6

L'Endpoint 2 è supportato dal modulo solo quando il Parametro n. 71 è impostato sul valore 1.

IMPOSTAZIONE COMMAND_CLASS_BASIC E IMPOSTAZIONE INTERRUTTORE MULTILIVELLO:

Imposta su 0x00 Vai a 0%

Imposta su 0x01..0x62 Vai al valore target specifico

Imposta su 0xFF Vai al 100%

CAMBIO DI LIVELLO INTERRUTTORE MULTILIVELLO

Inizia Giù Vai a 0%

Avvio Vai al 100%

Ferma Ferma

RAPPORTO BASE E RAPPORTO INTERRUTTORE MULTILIVELLO:

A 0%: 0x00

Posizione sconosciuta: 0xFE

Posizione conosciuta: 0x01..0x62 (La posizione è approssimativa!)

Al 100%: 0x63

SET INTERRUTTORE BINARIO:

Passaggio a 0% Interruttore binario impostato=0x00 Vai a 0%

Passaggio al set di interruttori binari al 100% = 0x00 STOP

Spostamento a 0% Interruttore binario Set=0x01..0X63,0xFF STOP

Passaggio al set di interruttori binari al 100% = 0x01..0X63,0xFF Vai al 100%

COMMAND_CLASS_METER

  • Valori predefiniti:

    • Tipo di tariffa = 1 (Importazione)

    • Scala = 0 (kWh)

Il consumo energetico (kWh) viene riportato con incrementi di 0,1.

Questo prodotto può essere utilizzato in qualsiasi rete Z-Wave insieme ad altri dispositivi certificati Z-Wave di altri produttori. Tutti i nodi alimentati dalla rete elettrica all'interno della rete fungeranno da ripetitori, indipendentemente dal produttore, per aumentare l'affidabilità della rete.

Classe di Comando Notifiche

Fai clic per vedere la Classe di Comando Notifica Z-Wave

Wave Shutter supporta le seguenti notifiche:

  • In caso di superamento della potenza di >1100 W per più di 5 secondi, la Tapparella spegne automaticamente l'uscita e viene inviata la notifica di sovraccarico.

  • In caso di superamento della temperatura interna del dispositivo per più di 5 secondi, la tapparella spegne automaticamente l'uscita e viene inviata una notifica di surriscaldamento.

Tipo di notifica

Evento di notifica

Gestione dell'alimentazione (0x08)

Sovraccarico rilevato (0x08)

Allarme calore (0x04)

Surriscaldamento rilevato (0x02)

Associazioni

Clicca per vedere le Associazioni Z-Wave

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato. Ogni gruppo di associazione supporta l'associazione di un massimo di 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il “Gruppo Lifeline” è riservato esclusivamente a un gateway e quindi può essere assegnato solo 1 nodo.

Gruppo

Nome

Nodi consentiti

Descrizione

1

Ancora di salvezza

1

Riservato per la comunicazione con il gateway principale (hub), consentito 1 nodo.

Supporta le seguenti classi di comando:

  • Ripristino del dispositivo in locale: attivato su richiesta

  • Report Misuratore: attivato secondo i parametri di configurazione

  • Rapporto di notifica: attivato per sovraccarico/surriscaldamento

  • Rapporto Multilivello Interruttore

  • Rapporto interruttore binario

2

Tapparella avvolgibile

9

Interruttore multilevel per posizione tapparella

Clic - inizia cambio livello - Clic - termina cambio livello…

Attivato da SW1 o SW2

3

Veneziano

9

Interruttore multilivello per la posizione delle lamelle

Tieni premuto - inizia il cambio di livello - rilascia - interrompi il cambio di livello

Attivato da SW1 o SW2

4

accensione/spegnimento durante il movimento O1,O2

Gruppo 4: Accensione/spegnimento di base (Attivato rilevando la direzione di movimento del rullo: su = FF, giù = 00) fino a 16 nodi. Quando le tende si muovono verso l'alto, lo Shutter invierà il comando Basic set ON al dispositivo associato e il dispositivo associato si accenderà. Quando le tende si muovono verso il basso, il Flush Shutter invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà.

5

in alto = SPENTO

in basso = ON

Gruppo 5: Accensione/spegnimento di base (attivato al raggiungimento della posizione del rullo: fondo=FF, cima=0) fino a 16 nodi. Quando le tende raggiungono la posizione superiore, lo Shutter invierà il comando Basic set OFF al dispositivo associato e il dispositivo si spegnerà. Quando le tende raggiungono la posizione inferiore, il Flush Shutter invierà il comando Basic set ON al dispositivo associato e il dispositivo si accenderà.

Descrizione:

Acceso = Tapparella su = spostare al 100%

Spegni = Tapparella giù = vai a 0%

Mappatura delle associazioni:

Gruppi associati

Nota

Dispositivo principale

1,2,3,4,5,6,7

Gruppi 6&7 sono raggruppamenti mappati 2 e 3 di E2

I gruppi da 1 a 5 sono associati ai gruppi da 1 a 5 di E1

Endpoint 1 (E1)

1,2,3,4,5

Endpoint 2 (E2)

1,2,3

Comandi multilivello inviati ai gruppi di associazione (Modalità tapparella par.71=0):

Parametro 1 (tipo di interruttore)

Ingressi

Pressa rapida

Attendere

Rilascia

0 - pulsante

SW1 o SW2

Gruppo2

avvio/arresto cambio livello

Il dispositivo invia il comando di avvio variazione livello interruttore multilevel SU o GIÙ

Gruppo3

inizia cambio livello

Il dispositivo invia il comando di avvio cambio livello interruttore multilevel SU o GIÙ

Gruppo3

cambio di livello di arresto

Il dispositivo invia Interruzione del cambio di livello multistadio dello switch

1 - interruttore

SW1 o SW2

Gruppo2

avvio/arresto cambio livello

NA

NA

2 - pulsante singolo (SW1)

SW1

Gruppo2

avvio/arresto cambio livello

Gruppo3

inizia cambio livello

Gruppo3

cambio del livello di stop

Comandi multilivello inviati ai gruppi di associazione (Modalità veneziana par.71=1):

Parametro 1 (tipo di interruttore)

Ingressi

Pressa rapida

Attendi

Rilascia

0 - pulsante

SW1 o SW2

Gruppo2

avvio/arresto cambio livello

Il dispositivo invia il comando di avvio cambio livello interruttore multilevel SU o GIÙ

NA

Il dispositivo non invia alcuna associazione

Gruppo3

imposta livello -

Solo dopo che il pulsante viene rilasciato, il dispositivo invia il comando switch multilevel set 0…99%.

1 - interruttore

SW1 o SW2

Gruppo2

avvio/arresto cambio livello

NA

NA

2 - pulsante singolo (SW1)

SW1

Gruppo2

avvio/arresto cambio livello

NA

Il dispositivo non invia alcuna associazione

Gruppo3

Solo dopo che il pulsante viene rilasciato, il dispositivo invia il comando switch multilevel set 0…99%.

Z-Wave® Importante dichiarazione di non responsabilità

Z-Wave® la comunicazione wireless potrebbe non essere sempre affidabile al 100%. Questo Dispositivo non dovrebbe essere utilizzato in situazioni in cui la vita e/o beni di valore dipendono esclusivamente dal suo funzionamento. Se il Dispositivo non viene riconosciuto dal tuo gateway o appare in modo errato, potrebbe essere necessario cambiare manualmente il tipo di Dispositivo e assicurarsi che il gateway supporti Z-Wave Plus® dispositivi multicanale.

Risoluzione dei problemi

Per assistenza nella risoluzione dei problemi, visita il nostro portale di supporto: Supporto

Compatibilità

Tenda a onda

funzioni - report

Gateway

Su

Giù

Aggiornamento SW

SW giù

W

kWh

Doghe

Lamelle SW

Note

Assistente Domestico

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Fibaro HC 3 / Motore Z-Wave 3

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Accogliente

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Homee Cube Gen 7

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

*1

Homee Cube Gen 5

(tick) P

(tick) P

P

P

*1, *2, *3

Cose Intelligenti

(tick)

(tick)

(tick)

(tick)

con il driver edge Shelly Wave

*4

Vera Ezlo

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Cozify

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

(tick)

Note

*1 Non è presente alcun comando per regolare le lamelle
*2 I report dall'interfaccia utente vengono inviati solo utilizzando i pulsanti, il cursore invia il dispositivo alla posizione ma non aggiorna lo stato.
*3 Lo stato viene aggiornato solo dopo che il pulsante di stop è stato premuto. (valido per i pulsanti collegati a SW e per lo slider nell'interfaccia utente)
*4 Il dispositivo viene inviato alla posizione, ma la posizione non viene segnalata

Funzione

Significato / testato

Acceso/Spento

se il dispositivo risponde al comando On/Off dell'interfaccia utente dell'app

SW On/Off

se il dispositivo segnala cambiamenti di Acceso/Spento tramite input SW

Regolazione della luminosità

se il dispositivo risponde al comando di oscuramento dell'interfaccia dell'app

Regolazione SW

se il dispositivo segnala una variazione dello stato di attenuazione tramite input SW

Watt

se i Watt vengono segnalati (non richiesti)

kWh

se i kWh vengono riportati (non richiesti)

Su/Giù

se il dispositivo risponde al comando Su/Giù dell'interfaccia dell'app

SW Su/Giù

se il dispositivo segnala cambiamenti Su/Giù tramite input SW

Doghe

se le lamelle rispondono al comando dell'interfaccia dell'app

Lamelle SW

se le doghe riportano le modifiche apportate dal SW

Controllo D

modalità indipendente se il dispositivo segnala comandi scena pressione singola, doppia pressione,…

Binario D

modalità distaccata se il dispositivo segnala acceso/spento binario tramite ingresso SW

Sensore n.

Il report del sensore è visualizzato nel gateway, il tipo di sensore è indicato nelle note.

Legenda

Simbolo

Stato

(tick)

Funzionante / Possibile

Non funziona / Non possibile

P

Parzialmente

N/T

Non testato

Da definire

Da fare

Guide gateway

Potresti trovare guide utili sui gateway nel Z-Wave Base di conoscenza Shelly.

Note FCC

  • Questo dispositivo è conforme alla Parte 15 delle norme FCC.

  • Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

  • Il produttore non è responsabile per eventuali interferenze radio o televisive causate da modifiche o cambiamenti non autorizzati a questo apparecchio. Tali modifiche o cambiamenti potrebbero annullare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.

  • Questo apparecchio è stato testato e risulta conforme ai limiti per un dispositivo digitale di Classe B, secondo la parte 15 delle norme FCC. Questi limiti sono stati stabiliti per fornire una ragionevole protezione contro interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può emettere energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere verificate spegnendo e riaccendendo l'apparecchio, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

    • Reindirizza o sposta l'antenna ricevente.

    • Aumenta la distanza tra l'apparecchiatura e il ricevitore.

    • Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

    • Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

  • Dichiarazione sull'esposizione alle RF:

    • Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle RF. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza restrizioni.


Smaltimento e riciclaggio

Questo si riferisce ai rifiuti di apparecchiature elettriche ed elettroniche. È applicabile negli Stati Uniti e in altri paesi per raccogliere i rifiuti separatamente.

Questo simbolo sul prodotto o nella documentazione allegata indica che il prodotto non deve essere smaltito nei rifiuti domestici quotidiani. Shelly Wave Shutter deve essere riciclato per evitare possibili danni all'ambiente o alla salute umana derivanti da uno smaltimento incontrollato e per promuovere il riutilizzo di materiali e risorse. È tua responsabilità smaltire il dispositivo separatamente dai rifiuti domestici generici quando non è più utilizzabile.

Guida utente stampata

Wave_shutter_US_user_guide_V1.pdf
