So wird’s smart gemütlich warm

An einem kalten Wintermorgen streckst Du den Zeh aus dem Bett und landest auf einem warmen Fußboden. Denn Dein Smart Home hat die Bodenheizung schon automatisch an Deine Vorlieben angepasst. Wir verraten, wie Du die Fußbodenheizung steuern kannst.

Wie funktioniert die Steuerung einer Fußbodenheizung?

Um die Fußbodenheizung steuern zu können, kommt ein Raumthermostat zum Einsatz. Es misst, wie warm oder kalt es im Zimmer ist. Dazu verfügt es über einen Temperaturfühler. Das Thermostat übermittelt die Werte dann an das Heizsystem, das die Heizleistung entsprechend anpasst. Dieses gibt dazu Anweisungen an die Stellantriebe, die die Heizkreise öffnen oder schließen.

Um die Bodenheizung möglichst effizient und energiesparend zu nutzen, sieht das Gebäudeenergiegesetz (GEG) übrigens eine raumweise Regelung der Temperatur vor. Dieser Vorgabe lässt sich mit den smarten Shelly Komponenten ganz einfach nachkommen.

Welche Komponenten benötigt man, um die Fußbodenheizung steuern zu können?

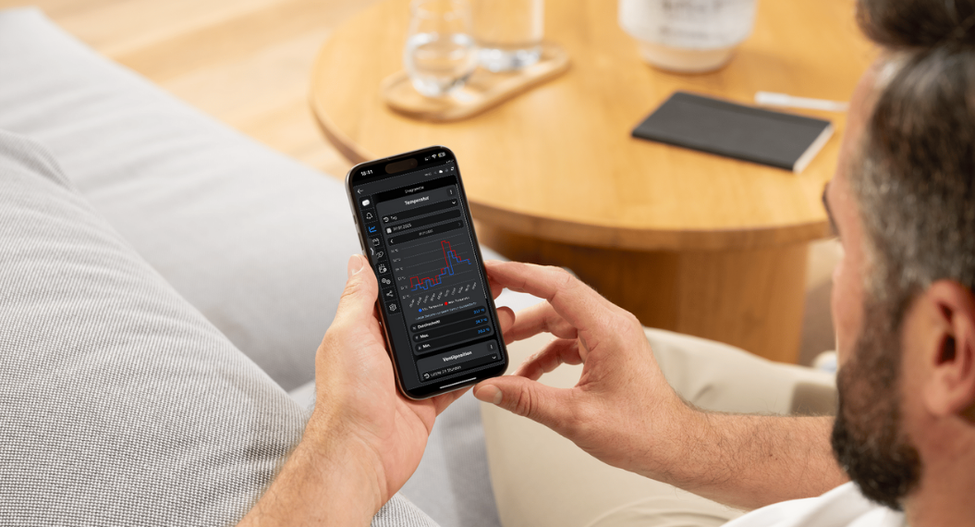

Grundsätzlich ist die Art der Steuerung von der jeweils installierten Fußbodenheizungabhängig. So ist es beispielsweise möglich, die Heizleistung über einen manuellen Regler oder über die Anlage selbst einzustellen. Mit Shelly musst Du dafür weder ständig in den Keller laufen noch aufstehen und alle möglichen Regler bedienen – Du programmierst alles automatisch, informierst Deinen Sprachassistenten, dass Dir zu kalt ist, oder nutzt die Shelly App ganz bequem vom Sofa aus. Wir verraten, was Du dazu brauchst.

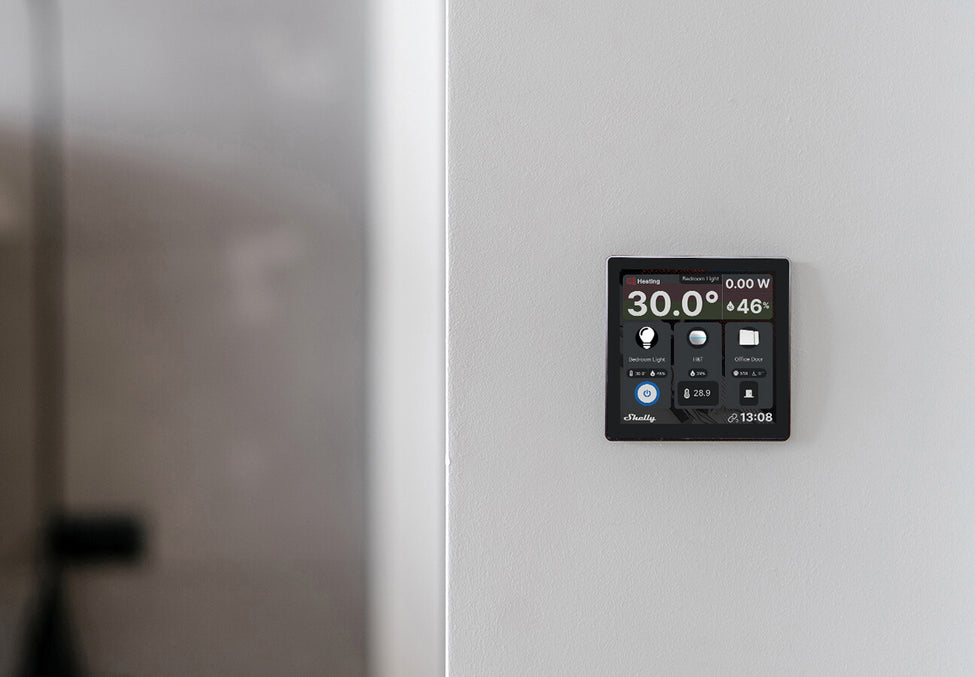

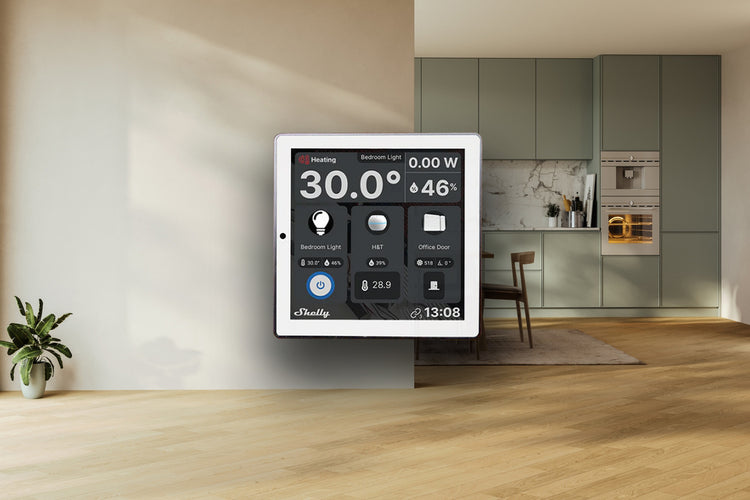

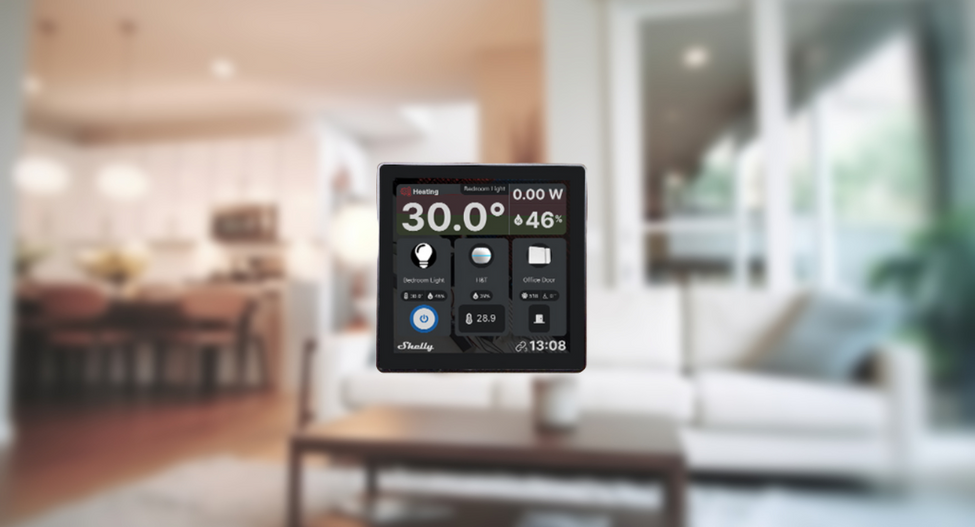

Fußbodenheizung steuern mit dem Shelly Wall Display

Wenn Du Dir einen zentralen Ort im Haushalt wünschst, um Deine Fußbodenheizung steuern zu können, kommt das Shelly Wall Display wie gerufen. Das Bedienpanel für Dein Smart Home bietet einen 4-Zoll-Bildschirm, auf dem Du nicht nur die vernetzten Szenen und intelligenten Zeitpläne Deiner smarten Geräte regelst, sondern auch den Energieverbrauch überwachst. Zudem zeigt es Dir die Temperatur und Luftfeuchtigkeit im Raum, wenn es mit dem Shelly BLU H&T Sensor verbunden ist. Das Display dient sowohl als Steuerungseinheit für Shelly Geräte als auch als Ersatz für den herkömmlichen Raumtemperaturregler (RTR).

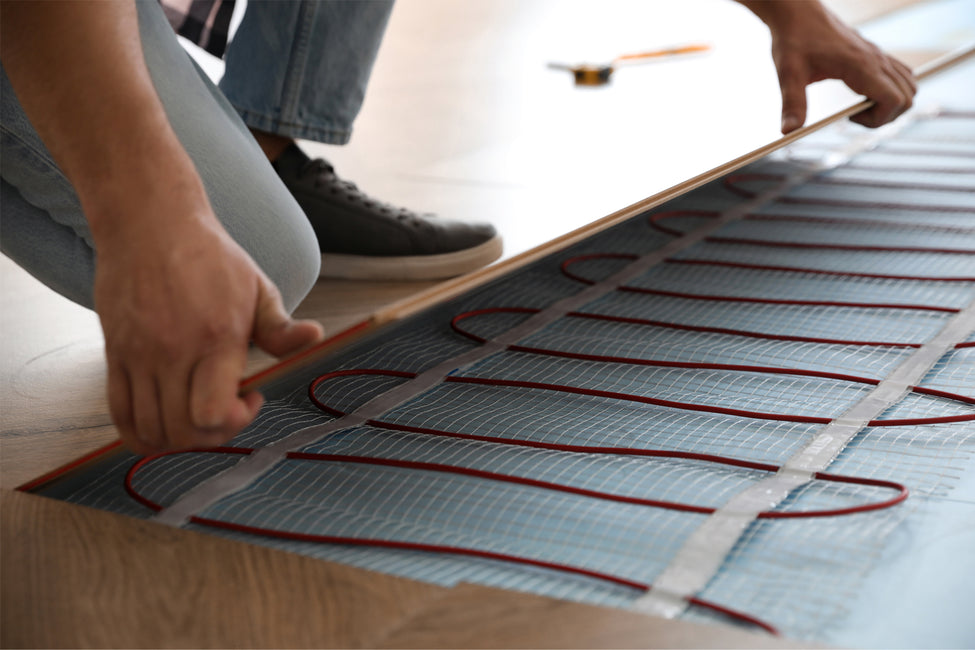

Wassergeführte und elektrische Fußbodenheizung steuern

Um als Raumtemperaturregler Einsatz zu finden, benötigt das Shelly Wall Display drei Anschlüsse: L, also den Leiter, der den Strom führt; N, den Neutralleiter, und O, den geschalteten Draht, um die Heizung zu steuern. Die maximale Schaltlast des Geräts liegt bei 5 Ampere, das sind ca. 1.150 Watt. So kann es sowohl wassergeführte Fußbodenheizungen mit 230 Volt Stellantrieb steuern, als auch elektrische Heizsysteme. Brauchst Du mehr als 5 Ampere, kannst Du ein weiteres Relais dazu kombinieren.

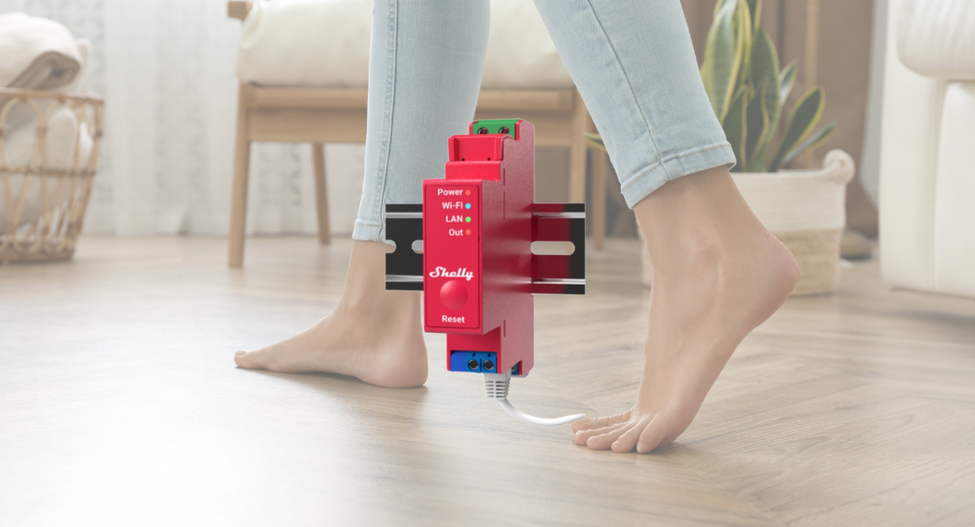

Wenn es bei Deiner Bodenheizung nicht möglich ist, den RTR zu ersetzen, kannst Du hinter dem vorhandenen RTR auch einen anderen Shelly Aktor als schaltendes Modul installieren – zum Beispiel den Shelly 1 Gen3, 1PM Gen3 oder Pro 1 bzw. 1PM. Doch dazu später mehr.

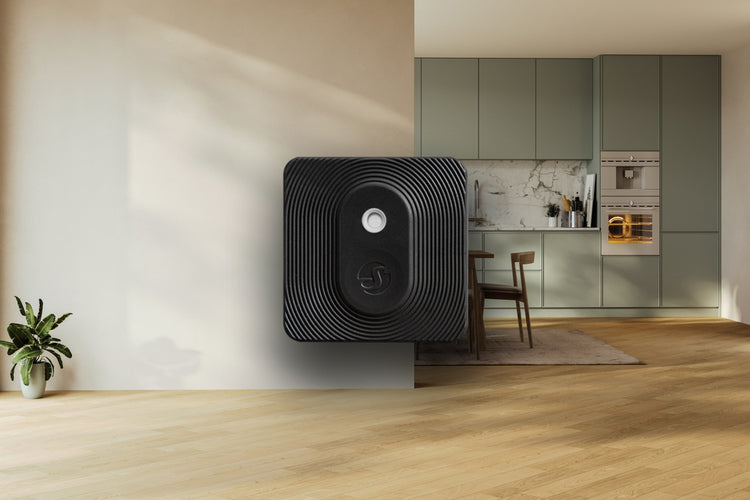

Shelly BLU H&T als Raumthermostat

Das Wall Display versteht sich ganz ausgezeichnet mit dem Shelly BLU H&T. Der Bluetooth-Temperatur- und Luftfeuchtigkeitssensor liefert sofortige Umweltdaten und fungiert als smartes Raumthermostat. Damit kannst Du die Regeln zur Steuerung Deiner Fußbodenheizung noch präziser an die Gegebenheiten im Raum anpassen und nicht nur für wohlige Wärme sorgen, sondern auch für ein gutes Raumklima. Denn richtiges Heizen ist nicht nur gemütlich, sondern verhindert auch feuchte Wände oder gar Schimmelbildung. Der kleine Sensor hat eine Batterielaufzeit von bis zu drei Jahren.

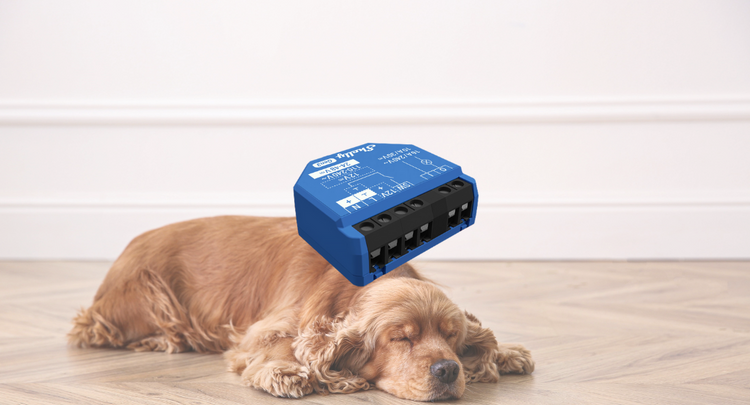

Auch ohne Wall Display einsetzbar

Die Messwerte des Shelly BLU H&T kannst Du auch ohne das Wall Display nutzen, um die Fußbodenheizung steuern zu können. Zum Beispiel in Kombination mit dem Shelly 1 Gen3. Er fungiert als Aktor für die Stellantriebe einer wassergeführten Fußbodenheizung oder regelt den Betrieb der Heizmatten einer elektrischen Fußbodenheizung. Die nötigen Infos für die smarte Steuerung liefert dann der BLU H&T. Er regelt die Steuerung über Aktionen, Szenen oder das virtuelle Thermostat in der Shelly App. Ist es also zu kalt im Raum, meldet das Smart Home dem Shelly 1 Gen3, dass es die Heizleistung hochdrehen soll, damit Dir nicht kalt an den Füßen wird.

Wassergeführte und elektrische Fußbodenheizung steuern

Um als Raumtemperaturregler Einsatz zu finden, benötigt das Shelly Wall Display drei Anschlüsse: L, also den Leiter, der den Strom führt; N, den Neutralleiter, und O, den geschalteten Draht, um die Heizung zu steuern. Die maximale Schaltlast des Geräts liegt bei 5 Ampere, das sind ca. 1.150 Watt. So kann es sowohl wassergeführte Fußbodenheizungen mit 230 Volt Stellantrieb steuern, als auch elektrische Heizsysteme. Brauchst Du mehr als 5 Ampere, kannst Du ein weiteres Relais dazu kombinieren.

Wenn es bei Deiner Bodenheizung nicht möglich ist, den RTR zu ersetzen, kannst Du hinter dem vorhandenen RTR auch einen anderen Shelly Aktor als schaltendes Modul installieren – zum Beispiel den Shelly 1 Gen3, 1PM Gen3 oder Pro 1 bzw. 1PM. Doch dazu später mehr.

Shelly BLU H&T als Raumthermostat

Das Wall Display versteht sich ganz ausgezeichnet mit dem Shelly BLU H&T. Der Bluetooth-Temperatur- und Luftfeuchtigkeitssensor liefert sofortige Umweltdaten und fungiert als smartes Raumthermostat. Damit kannst Du die Regeln zur Steuerung Deiner Fußbodenheizung noch präziser an die Gegebenheiten im Raum anpassen und nicht nur für wohlige Wärme sorgen, sondern auch für ein gutes Raumklima. Denn richtiges Heizen ist nicht nur gemütlich, sondern verhindert auch feuchte Wände oder gar Schimmelbildung. Der kleine Sensor hat eine Batterielaufzeit von bis zu drei Jahren.

Auch ohne Wall Display einsetzbar

Die Messwerte des Shelly BLU H&T kannst Du auch ohne das Wall Display nutzen, um die Fußbodenheizung steuern zu können. Zum Beispiel in Kombination mit dem Shelly 1 Gen3. Er fungiert als Aktor für die Stellantriebe einer wassergeführten Fußbodenheizung oder regelt den Betrieb der Heizmatten einer elektrischen Fußbodenheizung. Die nötigen Infos für die smarte Steuerung liefert dann der BLU H&T. Er regelt die Steuerung über Aktionen, Szenen oder das virtuelle Thermostat in der Shelly App. Ist es also zu kalt im Raum, meldet das Smart Home dem Shelly 1 Gen3, dass es die Heizleistung hochdrehen soll, damit Dir nicht kalt an den Füßen wird.

Smarte Aktoren steuern Heizkreise und lassen sich nachrüsten

Neben dem Shelly 1 Gen3 gibt es noch eine Vielzahl anderer smarter Aktoren, die eingesetzt werden können, um die Fußbodenheizung zu steuern. Sie lassen sich sowohl in Verbindung mit einem smarten Raumthermostat wie dem BLU H&T nutzen als auch nach konventionellen RTR. Das Nachrüsten der smarten Komponenten für Deine Fußbodenheizung ist somit kein Problem. Sehen wir uns einmal die verschiedenen Shelly Aktoren an.

Shelly 1 Gen3

Der Shelly 1 Gen3 punktet unter anderem durch seine sogenannten potentialfreien Kontakte. Sie werden erst durch eine externe Stromquelle mit Spannung versorgt, übertragen sie selbst aber nicht. Dadurch ist der Schalter besonders sicher und flexibel. Zudem kann er auch 24-Volt-DC-Stellantriebe bedienen. So ist er mit zahlreichen neuen Heizsystemen kompatibel. Schau dazu am besten in den technischen Details Deiner Anlage nach oder sprich mit Deinem Heizungsprofi. Auch der Shelly 1 Gen3 unterstützt die Installation eines Add-ons, der die Automatisierungen noch vielseitiger gestaltet.

Shelly 1 Gen3 List

Shelly 1 Gen3

Normaler Preis €18,45
Verkaufspreis €18,45 Normaler Preis
WLAN-betriebener Smart-Schalter zur Fernsteuerung einer Vielzahl von Haushalts- und Bürogeräten (Licht, Stromleitungen, Sicherheitssysteme, Heizungen, Heizkörper, Steckdosen, LED-Leisten usw.) von ...
Lichter
Heizung & Kühlung
Elektrogeräte
Türklingel
Bewässerung

Shelly 1 Mini Gen3

Wenn die Installation des smarten Aktors eine besonders kleine Lösung erfordert, eignet sich der Shelly 1 Mini Gen3. Er unterstützt maximal 8 Ampere, bietet dafür aber eine besonders kompakte Baugröße und ermöglicht so eine sehr platzsparende Montage – zum Beispiel hinter Schaltern, in Unterputzdosen oder im Heizkreisverteiler. Zudem punktet der kleine Schalter mit WLAN und Bluetooth und, dank potentialfreier Kontakte, auch mit einem hohen Maß an Sicherheit.

Shelly 1 Mini Gen3 List

Shelly 1 Mini Gen3

Normaler Preis €14,16
Verkaufspreis €14,16 Normaler Preis
Ausgestattet mit neuem Prozessor & mehr Flash-Speicher. Ein WLAN-Smart-Schalter für nahtlose Integration in engste Räume und Schalterboxen.
Lichter
Elektrogeräte
Türschloss
Türklingel
Ventilator

Shelly 1PM Gen3

Der Shelly 1PM Gen3 ist ein WLAN-gesteuerter Smart-Schalter mit einer Schaltlast von maximal 16 Ampere. Zu seinem Funktionsumfang gehört auch die Leistungsüberwachung. Die Messwerte speichert er zur Optimierung des Stromverbrauchs in der kostenlosen Cloud. So kannst Du zum Beispiel auswerten, wie viel Strom Deine elektrische Fußbodenheizung verbraucht. Der Schalter bietet ein hohes Maß an Sicherheit und dient auch als Reichweiten-Extender sowie Bluetooth-Gateway für andere Shelly Geräte. Du kannst den Funktionsumfang des Shelly 1PM Gen3 noch erweitern, indem Du ein Add-on hinzufügst – zum Beispiel einen Temperaturfühler oder einen Luftfeuchtigkeitsmesser. Installieren kannst Du den Shelly 1PM Gen3 hinter Schaltern, Steckdosen, in Unterputzdosen oder direkt im Heizkreisverteiler.

Shelly 1PM Gen3 List

Shelly 1PM Gen3

Normaler Preis €20,83
Verkaufspreis €20,83 Normaler Preis
WLAN-gesteuerter Smart-Schalter mit Leistungsmessung für die Fernsteuerung einer Vielzahl von Haushalts- und Bürogeräten.
Leistungsüberwachung
Lichter
Elektrogeräte
Heizung
Fußbodenheizung

Shelly 1PM Mini Gen3

Wer sich zusätzlich zum Funktionsumfang des Shelly 1 Mini Gen3 noch eine Leistungsüberwachung wünscht, liegt mit dem Shelly 1PM Mini Gen3 richtig. Er bietet ebenfalls eine Schaltlast von 8 Ampere und eignet sich für den Einsatz in beengten Gegebenheiten.
