Geräteidentifikation
-

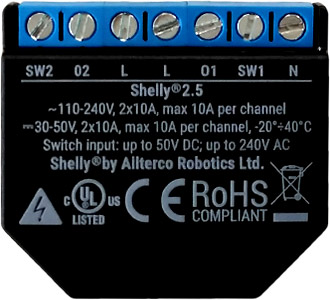

Gerätename: Shelly 2.5
-
Gerätemodell: SHSW-25
-
Geräte-SSID: shellyswitch25-XXXXXX
Kurzbeschreibung
Shelly 2.5 ist ein kompakter 2-Kanal-Smart-Schalter mit Leistungsmessung und Rollladensteuerung, der die Fernsteuerung elektrischer Geräte über ein Mobiltelefon, Tablet, einen PC oder ein Hausautomationssystem ermöglicht. Er kann eigenständig in einem lokalen WLAN-Netzwerk betrieben oder über cloudbasierte Hausautomationsdienste gesteuert werden.
Shelly 2.5 kann von jedem Ort aus, an dem der Nutzer über eine Internetverbindung verfügt, aus der Ferne aufgerufen, gesteuert und überwacht werden, sofern das Gerät mit einem WLAN-Router und dem Internet verbunden ist.
Es kann in standardmäßigen Elektro-Unterputzdosen, hinter Steckdosen und Lichtschaltern oder an anderen Orten mit begrenztem Platz nachgerüstet werden.
Shelly 2.5 verfügt über eine integrierte Weboberfläche, mit der Du das Gerät überwachen und steuern sowie seine Einstellungen anpassen kannst.
Hauptanwendungen
-
Wohnbereich
-
MDU (Mehrfamilienhäuser – Wohnungen, Eigentumswohnanlagen, Hotels usw.)
-
Leichtgewerblich (kleine Bürogebäude, kleine Einzelhandelsgeschäfte/Restaurants/Tankstellen usw.)
-
Staatlich/kommunal
-
Universität/Hochschule
Integrationen
-
Google
-
Samsung SmartThings
-
Alexa
Vereinfachte interne Schaltpläne
Elektrische Schnittstellen des Geräts
Eingänge
-
2 Schalter-/Tastereingänge an Schraubklemmen
-
3 Stromversorgungseingänge an Schraubklemmen: 1 N und 2 L
Ausgänge
-
2 Relaisausgänge mit Leistungsmessung an Schraubklemmen
Erweiterungsschnittstelle
-
Proprietäre serielle Schnittstelle von Shelly
⚠VORSICHT! Hohe Spannung an der Add-on-Schnittstelle, wenn das Gerät mit Strom versorgt wird!
Konnektivität
-
Wi-Fi
-
Bluetooth (zur Einbindung)
Sicherheitsfunktionen
-
Überhitzungsschutz
-
Überlastschutz
-
Hinderniserkennung (Rollladenmodus)
-
Sicherheitsschalter (Abdeckungsmodus)
Unterstützte Lastarten
-
Ohmsche Last (Glühlampen, Heizgeräte)
-
Kapazitiv (Kondensatorbänke, elektronische Geräte, Motorstartkondensatoren)
-
Induktiv mit RC-Snubber (LED-Treiber, Transformatoren, Ventilatoren, Kühlschränke, Klimaanlagen)
Benutzeroberfläche
Eingänge
-
Eine (Reset-)Taste
-
5 Sekunden gedrückt halten, um den Geräte-Zugangspunkt zu aktivieren.
-
Halte 10 Sekunden lang gedrückt, um das Gerät auf die Werkseinstellungen zurückzusetzen.
-
Ausgänge
-
LED-Anzeige (rot)
-
AP (Access Point) aktiviert und WLAN deaktiviert:
1 SekundeON/ ¼ SekundeOFF -
WLAN aktiviert, aber nicht mit einem WLAN-Netzwerk verbunden:
2 SekundenON/ ¼ SekundenOFF -
Mit einem WLAN-Netzwerk verbunden:
StändigON -
Cloud aktiviert, aber nicht verbunden:
1 SekundeON/5 SekundenOFF -
Mit der Shelly Cloud verbunden:
StändigON -
OTA (Over-the-Air-Update):
½ Sek.ON/ ½ SekundeOFF -
Taste 5 Sekunden lang gedrückt gehalten:
¼ SekundeON/ ¼ SekundeOFF -
Tastendrücke und 10 Sekunden langes Halten:
⅛ SekundeON/ ⅛ SekundeOFF
-
Die obige Liste beginnt mit dem anfänglichen Gerätestatus und der niedrigsten Priorität. Jeder nachfolgende Zustand hebt den vorherigen auf.
Spezifikationen
| Typ | Wert |
|---|---|
| Physisch | |
| Größe (HxBxT): | 36x39x17 ±0,5 mm / 1,42x1,54x0,67 ±0,02 Zoll |
| Gewicht: | |
| Montage: | Wandkonsole |
| Maximales Drehmoment der Schraubklemmen: | 0,4 Nm / 3,5 lbin |
| Leiterquerschnitt: | 0,5 bis 1,5 mm² / 20 bis 16 AWG |
| Abisolierlänge des Leiters: | 5 bis 6 mm / 0,20 bis 0,24 Zoll |
| Gehäusematerial: | Kunststoff |
| Farbe: | Schwarz |
| Umwelt | |
| Umgebungstemperatur: | -20 °C bis 40 °C / -5 °F bis 105 °F |
| Luftfeuchtigkeit | 30 % bis 70 % relative Luftfeuchtigkeit |
| Max. Höhe | 2000 m / 6562 ft |
| Elektrisch | |
| Stromversorgung: | 110–240 VAC / 30–50 VDC |
| Stromverbrauch: | < 1 W |
| Nennwerte der Ausgangskreise | |
| Maximale Schaltspannung AC: | 240 V |
| Maximale Schaltspannung DC: | 50 V |
| Max. Schaltstrom AC: | 10 A (pro Kanal), 20 A (gesamt) |
| Maximaler Schaltstrom Gleichstrom: | 10 A (pro Kanal), 20 A (gesamt) |
| Sensoren, Messgeräte | |
| Interner Temperatursensor: | Ja |
| Wattmeter (AC) | Ja |
| Radio | |
| RF-Band: | 2401–2495 MHz |
| Max. HF-Leistung: | <20 dBm |
| WLAN-Protokoll: | 802.11 b/g/n |
| WLAN-Reichweite: | Bis zu 30 m / 100 ft in Innenräumen und 50 m / 160 ft im Freien |
| MCU | |
| CPU: | ESP8266 |
| Flash: | 2 MB |
| Firmware-Funktionen | |
| Zeitpläne: | 20 |
| Webhooks (URL-Aktionen): | 12 mit 5 URLs pro Hook |
| Scripting: | Nein |
| MQTT: | Ja |
| CoAP: | Ja |

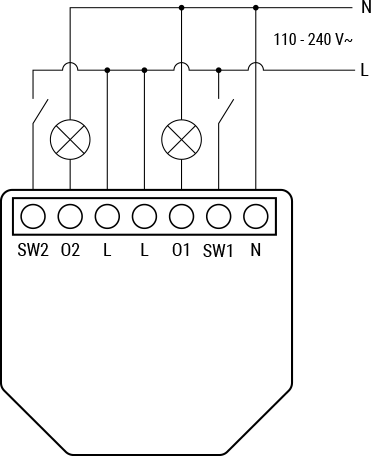

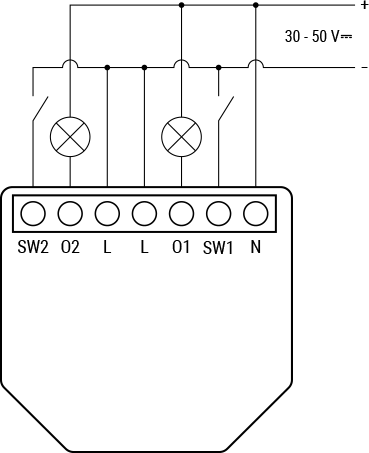

Grundlegender Schaltplan
Legende
| Anschlüsse | | Kabel | |
|---|---|---|---|
| N | Neutralleiter | N | Neutralleiter |
| L | Phase (110–240 V)-Klemme | L | Phaseleiter (110–240 VAC) |
| O1, O2 | Ausgangsklemmen des Laststromkreises | + | Positives Kabel für 30–50 VDC |
| SW1, SW2 | Schaltereingangsklemmen | - | Negatives Kabel für 30–50 VDC |
