Identificazione del dispositivo

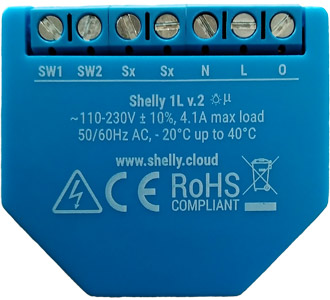

Nome del dispositivo: Shelly 1L
Modello del dispositivo: SHSW-L
SSID del dispositivo: shelly1l-XXXXXX
Descrizione breve
Shelly 1L è un piccolo interruttore intelligente che risolve il problema di molti interruttori della luce difficili da automatizzare, perché può funzionare senza il Neutro. Shelly 1L risolve questo problema, poiché necessita solo della linea di fase. Il dispositivo consente il controllo remoto dell'apparecchio collegato tramite smartphone, tablet, PC o sistema di domotica. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi cloud di domotica.
Shelly 1L può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività Internet, purché il dispositivo sia collegato a un router Wi-Fi e a Internet.
Può essere installato in scatole elettriche a muro standard, dietro prese di corrente e interruttori della luce o in altri spazi con spazio limitato.
Shelly 1L dispone di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, oltre che per regolarne le impostazioni.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Pubblica amministrazione/municipale
Università/college
Integrazioni
Google
Samsung SmartThings
Alexa
Schema interno semplificato

Interfacce elettriche del dispositivo
Ingressi
2 ingressi per interruttore/pulsante su morsetti a vite
2 ingressi di alimentazione su morsetti a vite: N e L
Uscite
2 uscite segnale interruttore su morsetto a vite
Uscita carico su morsetto a vite
Interfaccia aggiuntiva
Interfaccia seriale proprietaria Shelly

⚠ATTENZIONE! Alta tensione sull'interfaccia aggiuntiva quando il dispositivo è alimentato!
Connettività
Wi-Fi
Funzioni di sicurezza
Protezione dal surriscaldamento
Tipi di carico supportati
(con e senza Neutro)
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
Premere e tenere premuto per 5 secondi per abilitare il punto di accesso del dispositivo.
Premere e tenere premuto per 10 secondi per ripristinare il dispositivo alle impostazioni di fabbrica.
Specifiche
Tipo |
Valore |
|---|---|
Fisico | |
Dimensioni (AxLxP): |
38x43x14 ±0,5 mm / 1.50x1.69x3.55 ±0.02 in |
Peso: |
|
Montaggio: |
Console a muro |
Coppia massima morsetti a vite: |
0,4 Nm / 3,5 lbin |
Sezione conduttore: |
0,5 a 1,5 mm² / 20 a 16 AWG |
Lunghezza spelatura conduttore: |
5 a 6 mm / 0,20 a 0,24 in |
Materiale involucro: |
Plastica |
Colore: |
Ciano |
Ambientale | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità: |
30 % a 70 % RH |
Altitudine massima: |
2000 m / 6562 ft |
Elettrico | |
Alimentazione AC: |
110 - 240V, 50/60Hz |
Alimentazione DC: |
No |
Neutro non necessario: |
Sì |
Carico minimo senza neutro |
20 W carico resistivo |
Consumo energetico: |
< 1 W |
Valori circuiti di uscita | |
Tensione massima commutabile AC: |
250 V |
Tensione massima commutabile DC: |
N/D |
Corrente massima commutabile AC: |
4,1 A (5 A di picco) |
Corrente massima commutabile DC: |
N/D |
Sensori, misuratori | |
Sensore di temperatura interna: |
Sì |
Radio | |
Banda RF: |
2401 - 2495 MHz |
Potenza RF max.: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft in esterni |
MCU | |
CPU: |
ESP8266 |
Flash: |
2 MB |
Funzionalità firmware | |
Programmazioni: |
18 |
Webhooks (azioni URL): |
10 con 5 URL per hook |
Scripting: |
No |
MQTT: |
Sì |
CoAP: |
Sì |
Schemi di cablaggio di base
![]() |
![]() |
Legenda
Morsetti |
Cavi |
||
|---|---|---|---|
SW1 |
Morsetto ingresso interruttore 1 |
L |
Fase (110 - 240 VAC) |
SW2 |
Morsetto ingresso interruttore 2 |
N |
Cavo neutro |
Sx |
Morsetto uscita segnale interruttore |
||
N |
Morsetto neutro |
||
L |
Morsetto fase (110-240 V) |
||
O |
Morsetto uscita carico |
Risoluzione dei problemi
...
Guida interfaccia web
Leggi la guida all'interfaccia web di Shelly 1L
Componenti e API
Guida utente stampata
Scarica la guida utente stampata - English, Deutsch, Italiano, Español, Português, Français
Conformità
Shelly 1L dichiarazione di conformità UE multilingue.pdf
