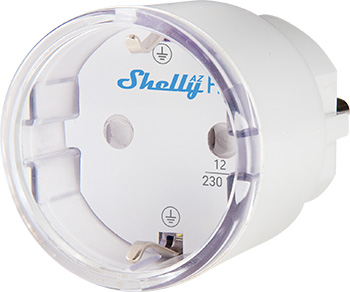

Shelly AZ Plug

Identificazione del dispositivo
Nome del dispositivo: Shelly AZ Plug
Modello del dispositivo: S3PL-10112EU
SSID del dispositivo: ShellyAZPlug-XXXXXXXXXXXX
ID Bluetooth del dispositivo: 0x1850
Breve descrizione
Shelly AZ Plug (Il Dispositivo) è una presa intelligente con misurazione della potenza e protezione da surriscaldamento, che consente il controllo remoto degli apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica e Amazon Alexa.
Shelly AZ Plug può essere accessibile, configurato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Il Dispositivo dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolare le sue impostazioni.
Caratteristiche principali
Configurazione semplice con Amazon Alexa
Presa smart Wi-Fi di nuova generazione con indicazione LED multicolore
Gateway BLE
Misurazione della potenza
Programmazioni
Ampia compatibilità con sistemi di domotica
Sicurezza TLS 1.2 per MQTT e webhook
Azioni locali
Supporto app Shelly Cloud/Shelly Smart Control (opzionale)
Casi d'uso
Usalo come luce notturna colorata:
Modalità notte con impostazioni personalizzate
Quando attivata, la modalità notte ridurrà la luminosità dell'indicazione LED del tuo Shelly Plug durante le ore notturne per permetterti un sonno indisturbato.Niente più apparecchi dimenticati accesi:
Monitora e controlla facilmente tutti gli apparecchi collegati con pochi clic sul tuo telefono. Grazie al timer integrato e alle programmazioni memorizzate localmente, Shelly Plug può spegnere automaticamente qualsiasi dispositivo dimenticato dopo un'ora per risparmiare energia.
Esempio: Ferro da stiro, piccoli forni, radiatori elettrici-
Evita sprechi di energia automatizzando i tuoi apparecchi elettrici:
Automatizza gli apparecchi in ufficio che non vengono usati di notte o durante il weekend semplicemente aggiungendo Shelly Plug. Ora puoi impostare programmazioni intelligenti che spegneranno l'alimentazione di tutti gli apparecchi elettrici inutilizzati tra le 19:00 e le 7:00 nei giorni feriali e tra le 19:00 del venerdì e le 7:00 del lunedì. In questo modo dimezzerai il consumo energetico di questi dispositivi, ottimizzando significativamente il costo energetico mensile.
Esempio: Usando routine Alexa o programmazioni del dispositivo, automatizza refrigeratori o riscaldatori d'acqua, piccoli forni, radiatori elettrici, riscaldatori a infrarossi -
Purificatore d'aria che segue le condizioni dell'aria:
Se vivi in una grande città, l'aria può diventare piuttosto inquinata, specialmente durante le stagioni autunnali e invernali. Puoi usare dati locali tramite Alexa e attivare il purificatore d'aria di casa per accendersi.
-
Luce notturna leggermente attenuata per il comfort dei bambini:
Ora puoi impostare il colore e il livello di luminosità dell'indicazione LED del tuo Shelly Plug e usarlo come luce soffusa per la stanza dei bambini durante la notte.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
Capacità supportate da Amazon Alexa
Sì
Tecnologia FFS per una facile configurazione del dispositivo
Capacità supportate da Samsung SmartThings
Sì
Schema interno semplificato

Interfacce elettriche del dispositivo
Ingresso
1 spina CEE 7/7
Uscita
1 presa CEE 7/3 (Tipo-F / Schuko)
Connettività
Wi-Fi
Bluetooth
Funzioni di sicurezza
Protezione da surriscaldamento
Protezione da sovratensione
Protezione da sovracorrente
Protezione da sovraccarico
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante
Premere per accendere/spegnere l'uscita.
Premere e tenere premuto per 3 secondi per controllare lo stato (possibile solo quando l'uscita è spenta).
Premere e tenere premuto per 5 secondi per riavviare (possibile fino a 60 secondi dopo aver collegato il dispositivo).
Premere e tenere premuto per 10 secondi per il reset alle impostazioni di fabbrica (possibile fino a 60 secondi dopo aver collegato il dispositivo).
Uscite
-
Indicazione LED
-
Quando collegato per la prima volta:
Luce blu lampeggiante, indica modalità AP.
-
Quando collegato/riacceso dopo una connessione Wi-Fi riuscita:
Luce rossa che lampeggia lentamente, indica che il dispositivo si sta riconnettendo alla rete Wi-Fi.
Luce rossa fissa, indica che il dispositivo non riesce a riconnettersi alla rete Wi-Fi.
-
Quando l'uscita è accesa:
-
Consumo energetico rappresentato da un cambiamento di colore graduale (predefinito):
Luce verde al 0% del limite di potenza impostato
Luce gialla al 50% del limite di potenza impostato
Luce rossa al 100% del limite di potenza impostato
L'utente può selezionare la luminosità (luminosità predefinita - 100%).
Colore personalizzato (colore predefinito - verde, luminosità predefinita - 100%)
Spento
-
-
Quando l'uscita è spenta:
Spento (predefinito):
Colore personalizzato (colore predefinito - rosso, luminosità predefinita - 100%)
-
Quando è in corso un aggiornamento OTA:
Luce rossa lampeggiante
-
Specifiche
Quantità |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
44x44x70 ±0.5 mm / 1.73x1.73x2.75 ±0.02 in |
Peso: |
60 ±1 g / 2.08 ±0.04 oz |
Prese compatibili: |
CEE 7/1, CEE 7/3 (Tipo F / Schuko) o CEE 7/5 (Tipo E) |
Spine compatibili: |
CEE 7/2, CEE 7/4 (Tipo F / Schuko), CEE 7/7, CEE 7/16 (Tipo C) o CEE 7/17 |
Materiale della scocca: |
Plastica |
Colore della scocca: |
|
Ambientali | |
Temperatura di esercizio ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità: |
30% a 70% UR |
Altitudine massima: |
2000 m / 6562 ft |
Temperatura filo incandescente: |
750 °C |
Grado di inquinamento: |
2 |
Raffreddamento forzato richiesto: |
No |
Grado di protezione |
IP 20 |
Elettriche | |
Alimentazione: |
220-230 V~ 50/60 Hz |
Consumo energetico: |
< 1 W |
Tensione nominale di impulso resistente: |
2500 V |
Valori dei circuiti di uscita | |
Tensione massima di commutazione: |
230 V~ |
Corrente massima di commutazione: |
12 A |
Potenza massima in uscita: |
2500 W (solo carico resistivo) |
Numero di cicli di commutazione: |
10 000 |
Categoria di sovratensione: |
II |
Tipo di servizio: |
S1 |
Tipo di interruttore: |
Monodirezionale |
Configurazione dell'interruttore: |
SPNO (Polo singolo, normalmente aperto) |
Tipo di disconnessione del circuito: |
Micro |
Sensori, misuratori | |
Sensore di temperatura interna: |
Sì |
Voltmetro (AC): |
Sì |
Amperometro (AC): |
Sì |
Misuratori di potenza ed energia: |
Sì |
Radio | |
Wi-Fi | |
Protocollo: |
802.11 b/g/n |
Banda RF: |
2401-2473 MHz |
Potenza RF massima: |
<10 dBm |
Portata: |
Fino a 50 m / 164 ft all'aperto, fino a 30 m / 98 ft al chiuso (a seconda delle condizioni locali) |
Bluetooth | |
Protocollo: |
4.2 |
Portata Bluetooth: |
Fino a 10 m / 33 ft al chiuso e 30 m / 100 ft all'aperto |
Banda RF: |
2402 - 2480 MHz |
Potenza RF massima: |
< 4 dBm |
Portata: |
Fino a 30 m / 98 ft all'aperto, fino a 10 m / 33 ft al chiuso (a seconda delle condizioni locali) |
Unità microcontrollore | |
CPU: |
ESP-Shelly-C38F |
Flash: |
8 MB |
Capacità firmware | |
Webhooks (azioni URL): |
20 con 5 URL per hook |
Scripting: |
No |
MQTT: |
No |
Componenti e API
Conformità
Dichiarazione di conformità UE multilingue Shelly AZ Plug 2025-07-25.pdf
Guida utente stampata
Guida utente e sicurezza stampata multilingue Shelly AZ Plug.pdf
Guida rapida stampata multilingue AZ Plug.pdf
