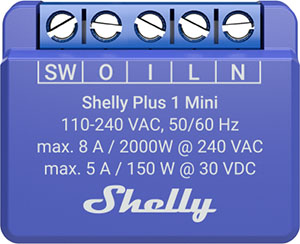

Shelly Plus 1 Mini

Identificazione del dispositivo
Nome del dispositivo: Shelly Plus 1 Mini
Modello del dispositivo: SNSW-001X8EU
SSID del dispositivo: Shelly1Mini-XXXXXX
Breve descrizione
Shelly Plus 1 Mini è un interruttore intelligente di piccole dimensioni con contatti privi di potenziale, che consente il controllo remoto di apparecchi elettrici tramite telefono cellulare, tablet, PC o sistema di domotica. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi cloud di domotica.
Shelly Plus 1 Mini può essere accessibile, controllato e monitorato da remoto da qualsiasi luogo in cui l'Utente abbia connettività Internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Può essere installato a posteriori in scatole elettriche standard da parete, dietro prese di corrente e interruttori o in altri spazi ristretti.
Shelly Plus 1 Mini dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Piccolo commerciale (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
Google
Samsung SmartThings
Alexa
Schema interno semplificato

Interfacce elettriche del dispositivo
Ingressi
1 ingresso interruttore/pulsante su morsetto a vite
1 ingresso relè con contatti privi di potenziale su morsetto a vite
2 ingressi di alimentazione su morsetti a vite: N e L
Uscite
1 uscita relè con contatti privi di potenziale su morsetto a vite
Connettività
Wi-Fi
Bluetooth (per scopi di inclusione)
Caratteristiche di sicurezza
Protezione da surriscaldamento
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori d'aria)
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
Premere e tenere premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.
Premere e tenere premuto per 10 secondi per il reset di fabbrica del dispositivo.
Uscite
-
Indicazione LED (monocolore)
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoACCESO/ 1 secondoSPENTOWi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoACCESO/ 3 secondiSPENTOConnesso a una rete Wi-Fi:
CostantementeACCESOCloud abilitato, ma non connesso:
1 secondoACCESO/5 secondiSPENTOConnesso a Shelly Cloud:
CostantementeACCESOOTA (Aggiornamento Over the Air):
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 5 secondi:
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 10 secondi:
¼ secondoACCESO/ ¼ secondoSPENTO
La lista sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla il precedente.
Specifiche
Tipo |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
29x35x16 ±0.5 mm / 1.11x1.35x0.63 ±0.02 in |
Peso: |
19 ±1 g / 0.65 ±0.04 oz |
Montaggio: |
Scatola da parete |
Coppia massima morsetti a vite: |
0.4 Nm / 3.5 lbin |
Sezione conduttore: |
0.5 a 1.5 mm² / 20 a 16 AWG |
Lunghezza spelata conduttore: |
5 a 6 mm / 0.20 a 0.24 in |
Materiale guscio: |
Plastica |
Colore: |
Blu |
Ambientali | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità |
30 % a 70 % UR |
Altitudine max. |
2000 m / 6562 ft |
Elettriche | |
Alimentazione: |
110 - 240 VAC |
Relè: |
Contatto secco, NO, 1 polo, contatto µ |
Protezione esterna: |
10 A, caratteristica di intervento B o C, |
Consumo energetico: |
< 1.2 W |
Valori circuiti di uscita | |
Tensione massima commutabile AC: |
240 V |
Tensione massima commutabile DC: |
30 V |
Corrente massima commutabile AC: |
8 A |
Corrente massima commutabile DC: |
5 A |
Potenza massima commutabile AC: |
2000 W |
Potenza massima commutabile DC: |
150 W |
Misura potenza: |
No |
Protezione / Interruzione tensione: |
No |
Protezione / Interruzione corrente: |
No |
Protezione / Interruzione potenza max: |
No |
Sensori, misuratori | |
Sensore temperatura interna: |
Sì |
Radio | |
Banda RF: |
2400 - 2495 MHz |
Potenza RF max.: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all'aperto |
Protocollo Bluetooth: |
4.2 |
Portata Bluetooth: |
Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all'aperto |
MCU | |
CPU: |
ESP32 |
Flash: |
4 MB |
Capacità firmware | |
Programmazioni: |
20 |
Webhooks (azioni URL): |
20 con 5 URL per hook |
Scripting: |
Sì |
MQTT: |
Sì |
UDP: |
Sì |
Scripting: |
Sì |
Diagrammi di cablaggio base

Legenda
Morsetti |
Fili |
||
|---|---|---|---|
SW |
Interruttore (controllo O) terminale ingresso |
L |
Filo fase (110 - 240 VAC) |
O |
Terminale uscita circuito carico |
N |
Filo neutro |
I |
Terminale ingresso circuito carico |
||
L |
Terminale fase (110-240 V) |
||
N |
Terminale neutro |
|
|
Risoluzione problemi
Il dispositivo si sta surriscaldando
Assicurarsi che la temperatura ambiente non superi i 40 °C / 105 °F. Se posizionato in uno spazio confinato, Shelly Plus 1 Mini può aumentare la temperatura ambiente oltre i limiti consentiti. Garantire la ventilazione del dispositivo.
Guida all'interfaccia Web
Leggi la guida all'interfaccia web di Shelly Plus 1 Mini
Componenti e API
Conformità
Dichiarazione di conformità multilingue UE Shelly Plus 1 mini.pdf
Dichiarazione di conformità UK PSTI ACT Shelly Plus 1 Mini.pdf
Guida utente stampata
Guida utente e sicurezza multilingue stampata Shelly Plus 1 Mini.pdf
