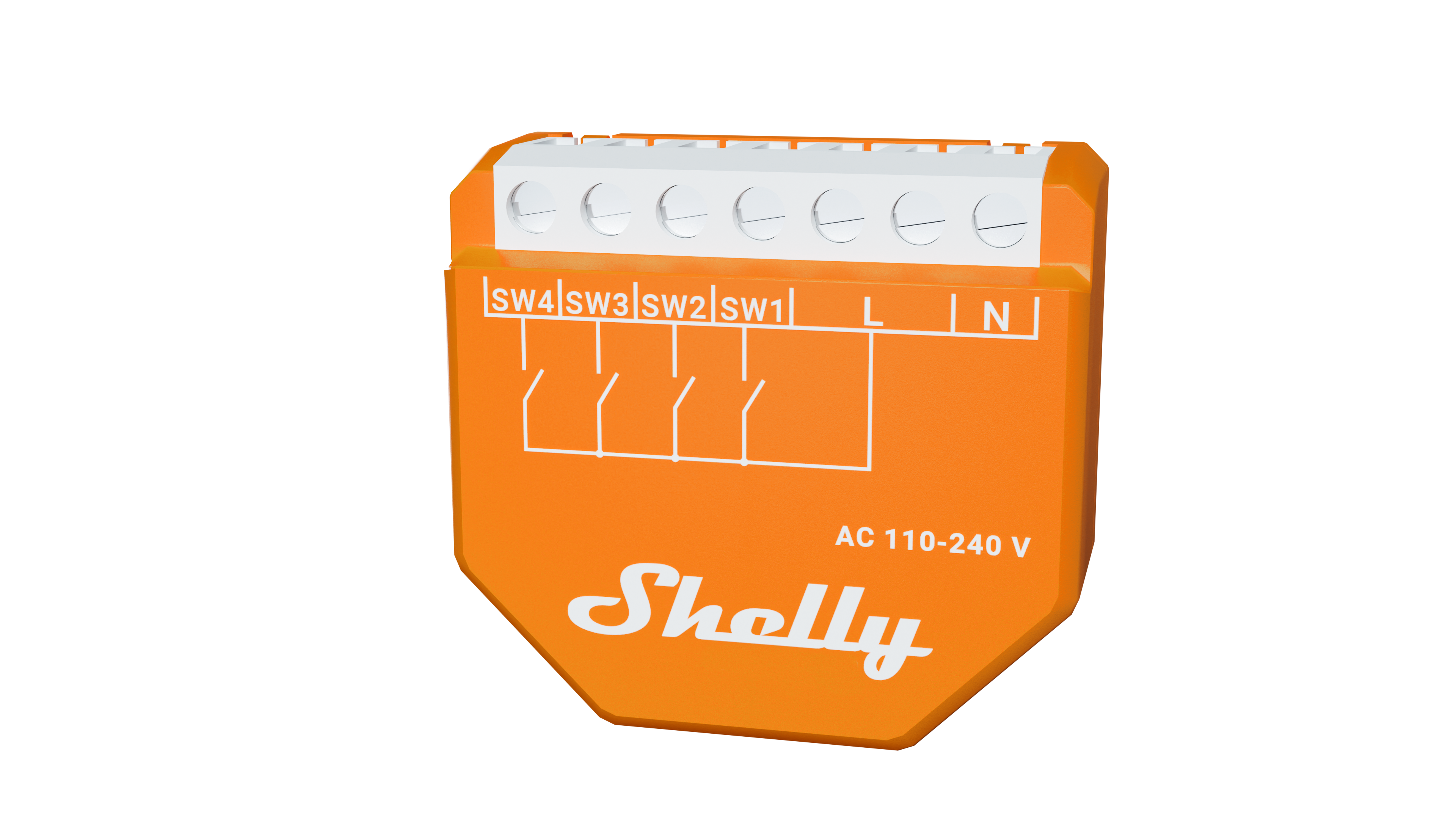

Shelly Wave i4 LR

• OTA - Aggiornamento firmware Over-The-Air.

• FW - Firmware

• ZAF - Z-Wave® protocollo

• NIF - Frame di Informazione Nodo; il frame che viene inviato ad ogni aggiunta (inclusione) per presentare/pubblicizzare la capacità del Dispositivo al gateway, in modo che possa adeguare la propria capacità operativa.

• CC - Classe di Comando (elemento centrale dell'interoperabilità ZAF). I file/processi che determinano come i dati vengono inviati e gestiti/ricevuti. Le Classi di Comando includono le loro firme durante l'invio dei dati per consentire il riconoscimento di quale processo sta inviando i dati al dispositivo di destinazione.

• Interruttore - Un interruttore a levetta o un interruttore bistabile.

• Pulsante Un interruttore momentaneo o un interruttore monostabile.

• Interruttore/pulsante - Può essere un interruttore o un pulsante.

• Doppia pressione - Se l'intervallo tra la prima e la seconda pressione sull'interruttore/pulsante è inferiore a 500 ms, questo viene interpretato come una doppia pressione.

• Gateway (GW) - Un Z-Wave® gateway, noto anche come Z-Wave® controller, Z-Wave® controller principale, Z-Wave® controller principale, o Z-Wave® hub, ecc., è un dispositivo che funge da hub centrale per Z-Wave® rete domestica intelligente. Il termine “gateway” è utilizzato in questo documento.

• Rete mesh - I dispositivi possono comunicare tra loro oltre che con il gateway. I dispositivi (solo quelli alimentati dalla rete elettrica) possono funzionare come ripetitori per estendere la rete.

• Rete a lungo raggio - i dispositivi possono comunicare solo con il gateway (nessuna funzione ripetitore).

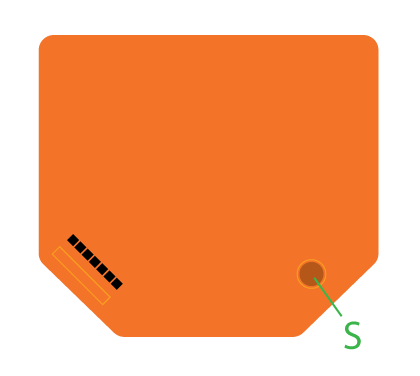

• Pulsante S - Lo Z-Wave® Pulsante di servizio, situato su Z-Wave® dispositivi ed è utilizzato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione), ripristinare il dispositivo alle impostazioni di fabbrica e per accendere/spegnere l'uscita di alimentazione (valido solo per Wave Plugs). Il termine "Pulsante S" viene utilizzato in questo documento.

• Dispositivo - In questo documento, il termine “Dispositivo" viene utilizzato per riferirsi al dispositivo Shelly Wave che è oggetto di questa guida.

• Dispositivo finale - I dispositivi finali Z-Wave sono nodi in una rete Z-Wave che non sono gateway, come interruttori, serrature, sensori, ecc.

• ID nodo - Lo Z-Wave ID nodo è un identificatore univoco assegnato al momento dell'aggiunta (inclusione) a ciascun dispositivo in una rete Z-Wave, che consente alla rete di identificare e comunicare con questo dispositivo.

• ID CASA - Lo Z-Wave ID casa è un identificatore univoco assegnato a ciascuna rete Z-Wave e a ciascun dispositivo in quella rete. Distingue la tua rete Z-Wave dalle altre reti e garantisce che i tuoi dispositivi Z-Wave comunichino solo con i dispositivi della tua rete.

• Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono utilizzati a questo proposito.

• Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono utilizzati a questo proposito.

• Ripristino alle impostazioni di fabbrica - Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

• Modalità normale - È lo stato del dispositivo che si riferisce allo stato operativo di un dispositivo quando funziona in condizioni normali (accensione/spegnimento, regolazione dell'intensità luminosa, ecc.), sia durante l'uso attivo sia mentre è in modalità standby ma ancora alimentato.

• SmartStart - I dispositivi abilitati SmartStart possono essere aggiunti (inclusi) a una rete Z-Wave scansionando il codice QR Z-Wave presente sul dispositivo con un Gateway che supporta l'inclusione SmartStart. Il dispositivo abilitato SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete Z-Wave.

• DEVE - DEVE essere implementato

• OPZIONALE - implementalo se il tempo/il budget lo permette

• Associazioni - Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.

• Riavvio dell'alimentazione - Riavvia il dispositivo/accensione e spegnimento dell'alimentazione del dispositivo

• Cieco - Si riferisce a qualsiasi tipo di copertura per finestre, come tende veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, tende veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.

• Consumo energetico (W) - si riferisce alla velocità con cui l'energia viene consumata o utilizzata da un dispositivo o sistema elettrico. Si misura in watt (W).

• Consumo energetico (kWh) - si riferisce alla quantità totale di energia elettrica consumata da un dispositivo o sistema in un determinato periodo di tempo. Si misura in kilowattora (kWh).

• Codice d'ordine - Il codice d'ordine è lo stesso del numero di parte (PN). Dove non c'è abbastanza spazio per scrivere il codice d'ordine, viene utilizzata l'abbreviazione PN. Il PN è riportato sull'etichetta DSK di ogni dispositivo.

• Controllo remoto degli elettrodomestici: Accendi o spegni gli elettrodomestici a distanza utilizzando il tuo telefono cellulare, tablet, PC o sistema di automazione domestica.

• Comodità connessa a Internet: Accedi e controlla i dispositivi da qualsiasi luogo con connettività internet, purché il Dispositivo sia collegato a un Gateway con connessione internet.

• Domotica: Il dispositivo consente il controllo automatico degli elettrodomestici per un'esperienza più rilassante e piacevole.

Funzioni

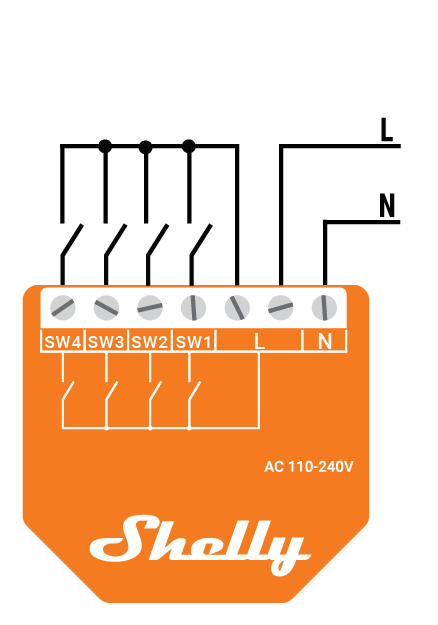

Interruttore/pulsante collegato al terminale di ingresso SW (SW1)

Il dispositivo supporta la Central Scene Command Class e, quando un pulsante viene premuto una volta, premuto due volte, tenuto premuto o rilasciato, trasmetterà una notifica di scena insieme al numero della scena (1, 2, 3 o 4)

NOTA: Il tipo di interruttore non è supportato per l'attivazione delle notifiche della scena centrale

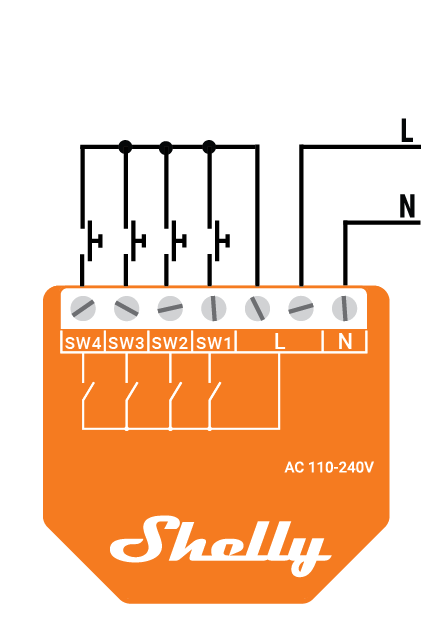

Pulsante collegato al terminale di ingresso SW (SW1)

Se l'SW (SW1) è configurato come pulsante:

Numero della scena = 0X01

· Pressione singola: Viene inviata una notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X01 e viene inviato il comando ai dispositivi associati nei gruppi di associazione 4 (vedi capitolo Associazione Z-Wave)

· Doppia pressione: Notifica scena centrale "Tasto premuto 2 volte=0x00" viene inviata

· Premi e tieni premuto: viene inviata la notifica della scena centrale “Tasto tenuto premuto =0x02” e viene inviato il comando ai dispositivi associati nel gruppo di associazione 5 (vedi capitolo Associazione Z-Wave)

· Rilascio : La notifica della scena centrale “Key released =0x01” viene inviata e il comando viene inviato ai dispositivi associati nel gruppo di associazione 5 (vedi capitolo Associazione Z-Wave)

Se l'SW (SW1) è configurato come interruttore:

· Cambia la posizione dell'interruttore una volta: invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave).

Se il SW (SW1) è configurato come Switch-memoria

· Passando al contatto di commutazione chiuso: invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (consulta il capitolo Associazione Z-Wave) in base allo stato dell'interruttore

· Passaggio a contatto di memoria interruttore aperto: invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore

Pulsante collegato al terminale di ingresso SW (SW2)

Se l'SW (SW2) è configurato come pulsante:

Numero della scena = 0X02

· Pressione singola: Viene inviata una notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X02 e viene inviato il comando ai dispositivi associati nei gruppi di associazione 6 (vedi capitolo Associazione Z-Wave)

· Doppia pressione: viene inviata la notifica della scena centrale “Tasto premuto 2 volte=0x00”

· Premi e tieni premuto: viene inviata la notifica della scena centrale “Tasto tenuto premuto =0x02” e viene inviato il comando ai dispositivi associati nel gruppo di associazione 7 (vedi capitolo Associazione Z-Wave)

· Rilascio : La notifica della scena centrale “Key released =0x01” viene inviata e viene inviato il comando ai dispositivi associati nel gruppo di associazione 7 (vedi capitolo Associazione Z-Wave)

Se il SW (SW2) è configurato come interruttore:

· Cambia la posizione dell'interruttore una volta: invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave).

Se il SW (SW2) è configurato come Switch-memory

· Passaggio al contatto di commutazione di memoria Close: invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave) in base allo stato dell'interruttore

· Passaggio a contatto di memoria interruttore aperto: invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (consulta il capitolo Associazione Z-Wave) in base allo stato dell'interruttore

Pulsante collegato al terminale di ingresso SW (SW3)

Se l'SW (SW3) è configurato come pulsante:

Numero della scena = 0X03

· Pressione singola: Viene inviata una notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X03 e viene inviato un comando ai dispositivi associati nei gruppi di associazione 8 (vedi capitolo Associazione Z-Wave)

· Doppia pressione: Viene inviata la notifica della scena centrale “Tasto premuto 2 volte=0x00”

· Premi e tieni premuto: viene inviata la notifica della scena centrale “Tasto tenuto premuto =0x02” e viene inviato il comando ai dispositivi associati nel gruppo di associazione 9 (vedi capitolo Associazione Z-Wave)

· Rilascio: La notifica della scena centrale "Tasto rilasciato =0x01" viene inviata e il comando viene inviato ai dispositivi associati nel gruppo di associazione 9 (vedi capitolo Associazione Z-Wave)

Se il SW (SW3) è configurato come interruttore:

· Cambia la posizione dell'interruttore una volta: invia il comando ai dispositivi associati nei gruppi associati 8 e 9 (consulta il capitolo Associazione Z-Wave).

Se il SW (SW3) è configurato come Switch-memory

· Passaggio al contatto di commutazione di memoria Close: invia il comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore

· Passaggio a contatto di memoria interruttore aperto: invia il comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore

Pulsante collegato al terminale di ingresso SW (SW4)

Se l'SW (SW4) è configurato come pulsante:

Numero della scena = 0X04

· Pressione singola: viene inviata una notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X04 e viene inviato il comando ai dispositivi associati nei gruppi di associazione 10 (vedi capitolo Associazione Z-Wave)

· Doppia pressione: viene inviata la notifica della scena centrale “Tasto premuto 2 volte=0x00”

· Premi e tieni premuto: viene inviata la notifica della scena centrale “Tasto tenuto premuto =0x02” e viene inviato il comando ai dispositivi associati nel gruppo di associazione 11 (vedi capitolo Associazione Z-Wave)

· Rilascio : La notifica della scena centrale “Key released =0x01” viene inviata e il comando viene inviato ai dispositivi associati nel gruppo di associazione 11 (vedi capitolo Associazione Z-Wave)

Se l'SW (SW4) è configurato come interruttore:

· Cambia la posizione dell'interruttore una volta: invia il comando ai dispositivi associati nei gruppi associati 10 e 11 (consulta il capitolo Associazione Z-Wave).

Se il SW (SW4) è configurato come Switch-memoria

· Passando al contatto di commutazione chiuso: invia il comando ai dispositivi associati nei gruppi associati 10 e 11 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore

· Passaggio a contatto di memoria interruttore aperto: invia il comando ai dispositivi associati nei gruppi associati 10 e 11 (consulta il capitolo Associazione Z-Wave) in base allo stato dell'interruttore

Ripristina dopo un'interruzione di corrente

Il ripristino dopo un'interruzione dell'alimentazione richiede almeno 15 secondi. Solo per uso interno - Per tutti i dispositivi con uscite e misurazione della potenza (1PM, Plugs, 3PM, 4PM,…) viene utilizzato il Parametro n. 17, un parametro valido per tutte le uscite del dispositivo; solo il 2PM utilizza separatamente il Parametro n. 17 per O1 e il Parametro n. 18 per O2.

Quando si utilizza con pulsanti (o comando Z-wave), in caso di interruzione dell'alimentazione, il Dispositivo memorizza la posizione della tapparella (e la posizione dell'inclinazione nel caso di tapparella veneziana) e riporta le posizioni correnti al Gateway dopo il ripristino dell'alimentazione. Dopo un'interruzione di corrente, la tapparella non si sposta verso la destinazione finale ma rimane ferma.

Quando si utilizzano gli interruttori a levetta, in caso di interruzione dell'alimentazione, la tapparella si sposta verso la destinazione finale se uno tra SW1 o SW2 viene attivato.

Riavvio del dispositivo remoto

Protocolli di comunicazione di sicurezza Z-Wave supportati

Funziona come ripetitore Z-WaveIl ripetitore Z-Wave ritrasmette il segnale radio Z-Wave instradando il segnale intorno agli ostacoli e alle zone morte radio per garantire che il segnale venga ricevuto nelle destinazioni previste.

OTA - aggiornamento firmware Over-The-AirOTA sta per Over-The-Air e si riferisce all'aggiornamento wireless del firmware sui dispositivi finali

Versione FW

Numero di serie del dispositivo

Numero di parte del dispositivo (PN)

Protezione

Protezione dal surriscaldamento

Il dispositivo dispone di una protezione interna contro il surriscaldamento. Se la temperatura supera i valori predefiniti di 80°C per più di 5 secondi, il dispositivo:

• spegni la propria uscita

• invia il Rapporto di Notifica al gateway (Surriscaldamento rilevato)

• le luci LED reagiscono come specificato sopra (controlla la modalità di lampeggiamento LED per Surriscaldamento rilevato)

NOTA: La protezione dal surriscaldamento è sempre attiva e non può essere disattivata.

Descrizione aggiuntiva sopra nel capitolo Notifica di surriscaldamento rilevato.

Regole generali

• Il passaggio tra la modalità Normale e la modalità Impostazioni avviene tenendo premuto il pulsante S.

• LED solido significa che ti trovi nel Modalità impostazioni (questo non è valido per le Spine). Una volta in modalità impostazioni, il passaggio alla modalità normale avviene automaticamente dopo 10 secondi.

• Se il LED non è in modalità Allarme, si spegnerà dopo un timeout di 30 minuti. Premendo il pulsante S o riavviando il Dispositivo, il LED si riattiverà per 30 minuti.

• Durante l'avvio del modulo, il LED lampeggerà in modalità 5 (0,2s acceso blu/0,2s acceso rosso) per 4-5 s.

Stato LED modalità normale: La modalità normale è definita da un funzionamento stabile del dispositivo che può essere mantenuto per un tempo indefinito.

Rimosso/Escluso

Il LED lampeggerà blu in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Aggiunto/Incluso

Il LED lampeggerà verde in Modalità 1 per 30 minuti dopo ogni ciclo di accensione e 10 minuti dopo la pressione del pulsante S.

Ripristino alle impostazioni di fabbrica e riavvio

Durante il ripristino alle impostazioni di fabbrica, il LED diventerà fisso verde per circa 1 secondo, poi il blu e rosso Il LED lampeggerà 0,1s acceso / 0,1s spento per circa 2 secondi.

Aggiunta / Rimozione

Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.

Aggiornamento firmware OTA

Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.

Controllo dell'alimentazione a tensione AC o DC

Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.

Modalità impostazioni con il pulsante S

Aggiunta / Rimozione del menu selezionato (*l'aggiunta non è disponibile per l'inclusione Long Range)

Quando il menu è selezionato, il LED sarà acceso blu, per un massimo di 10 secondi.

Aggiunta / Rimozione menu - premendo il pulsante S - Processo di aggiunta/rimozione selezionato (*aggiunta non disponibile per l'inclusione Long Range)

Quando il menu è in esecuzione, il LED lampeggerà blu in Modalità 3.

Menu di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è selezionato, il LED sarà acceso rosso, per un massimo di 10 secondi.

Ripristino alle impostazioni di fabbrica - tenendo premuto il pulsante S - Processo di ripristino alle impostazioni di fabbrica selezionato

Quando il menu è in esecuzione, il LED lampeggerà rosso in Modalità 3.

Modalità allarme

NA

Il protocollo Z-Wave® è una tecnologia di comunicazione interoperabile, wireless e basata su RF, progettata specificamente per applicazioni di controllo, monitoraggio e lettura dello stato in ambienti residenziali e commerciali leggeri. Maturo, collaudato e ampiamente diffuso, Z-Wave® è di gran lunga il leader mondiale nel controllo wireless, offrendo prodotti 'smart' accessibili, affidabili e facili da usare a milioni di persone in ogni aspetto della vita quotidiana.

L'interoperabilità è sempre stata al centro del protocollo Z-Wave®, insieme a caratteristiche come la retrocompatibilità, la sicurezza e l'affidabilità. Tutti i dispositivi Z-Wave® possono essere utilizzati in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave®, indipendentemente dal marchio o dal produttore. Tutti i nodi alimentati dalla rete elettrica all'interno della rete funzioneranno come ripetitori, indipendentemente dal fornitore, per aumentare l'affidabilità della rete. Esistono oltre 4000 prodotti certificati Z-Wave® che sono compatibili sia con le versioni precedenti che con quelle successive nell'ecosistema Z-Wave® e attualmente sono presenti sul mercato ben oltre 100 milioni di dispositivi.

Con oltre 20 anni di presenza sul mercato, la tecnologia Z-Wave® offre misure di sicurezza di prim'ordine per rendere la rete domestica più intelligente e sicura.

Source: www.z-wavealliance.org, http://www.z-wave.com

Aggiunta del dispositivo a una rete Z-Wave® (inclusione)

Nota! In caso di aggiunta (inclusione) con Security 2 (S2), apparirà una finestra di dialogo che ti chiederà di inserire il relativo codice PIN (5 cifre sottolineate) riportato sull'etichetta Z-Wave® DSK posta sul lato del Dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere smarrito.

Aggiunta SmartStart (inclusione)

I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione aggiuntiva e il dispositivo SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.

1. Con l'applicazione gateway, scansiona il codice QR sull'etichetta del Dispositivo e aggiungi la Chiave Specifica del Dispositivo Security 2 (S2 DSK) all'elenco di provisioning nel gateway.

2. Collega il dispositivo a un'alimentazione elettrica.

3. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

4. L'aggiunta verrà avviata automaticamente entro pochi secondi dopo aver collegato il Dispositivo a una fonte di alimentazione e il Dispositivo verrà aggiunto automaticamente a una rete Z-Wave®.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Aggiunta (inclusione) con il pulsante S (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

5. Rilasciare e poi premere e tenere premuto (> 2s) il pulsante S sul Dispositivo fino a quando il LED blu inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

7. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.

Aggiunta (inclusione) con un interruttore/pulsante (*non disponibile per l'inclusione Long Range)

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED blu lampeggia in Modalità 1. In tal caso, il Dispositivo non è aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento*). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte o azionare l'interruttore su acceso e spento 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.

6. Il LED verde lampeggerà in Modalità 1 se il Dispositivo è stato aggiunto con successo a una rete Z-Wave®.

*Modalità apprendimento - uno stato che consente al Dispositivo di ricevere informazioni di rete dal gateway.

Rimozione del dispositivo da una rete Z-Wave® (esclusione)

Nota! Il dispositivo verrà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.

Rimozione (esclusione) con il pulsante S

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo finché il LED non diventa blu fisso.

5. Rilascia e poi premi e tieni premuto (> 2s) il pulsante S sul Dispositivo finché il LED blu non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S si avvierà la modalità Apprendimento.

6. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

7. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Nota! In modalità Impostazione, il Dispositivo ha un timeout di 10 secondi prima di tornare nuovamente in modalità Normale.

Rimozione (esclusione) tramite interruttore/pulsante

1. Collega il dispositivo a un'alimentazione elettrica.

2. Verifica se il LED verde lampeggia in Modalità 1. In tal caso, il Dispositivo è stato aggiunto a una rete Z-Wave®.

3. Abilita la modalità aggiungi/rimuovi sul gateway.

4. Aziona l'interruttore o il pulsante collegato a uno dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il Dispositivo in modalità Apprendimento). Il Dispositivo deve ricevere il segnale di accensione/spegnimento 3 volte, il che significa premere il pulsante momentaneo 3 volte oppure azionare l'interruttore su on e off 3 volte.

5. Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.

6. Il LED blu lampeggerà in Modalità 1 se il Dispositivo viene rimosso con successo da una rete Z-Wave®.

Ripristino alle impostazioni di fabbrica

Ripristino delle impostazioni di fabbrica generale

Dopo il ripristino alle impostazioni di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, instradamenti, ecc.) torneranno allo stato predefinito. L'HOME ID e il NODE ID assegnati al Dispositivo verranno eliminati. Utilizzare questa procedura di ripristino solo quando il gateway è mancante o comunque non funzionante.

Ripristino alle impostazioni di fabbrica con il pulsante S

Nota! Il ripristino alle impostazioni di fabbrica con il pulsante S è possibile in qualsiasi momento.

1. Per accedere alla modalità Impostazioni, tenere premuto il pulsante S sul Dispositivo fino a quando il LED diventa blu fisso.

2. Premi il pulsante S più volte fino a quando il LED diventa rosso fisso.

3. Tenere premuto il pulsante S sul dispositivo per più di 2 secondi finché il LED rosso non inizia a lampeggiare in Modalità 3. Rilasciando il pulsante S verrà avviato il ripristino alle impostazioni di fabbrica.

4. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

5. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica è stato completato con successo.

Ripristino alle impostazioni di fabbrica con un interruttore/pulsante

Nota! Il ripristino alle impostazioni di fabbrica tramite interruttore/pulsante è possibile solo entro il primo minuto dopo che il Dispositivo è stato collegato all'alimentazione.

1. Collega il dispositivo a un'alimentazione elettrica.

2. Aziona l'interruttore o il pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il Dispositivo deve ricevere il segnale di accensione/spegnimento 5 volte, il che significa premere il pulsante 5 volte o azionare l'interruttore su on e off 5 volte.

3. Durante il ripristino alle impostazioni di fabbrica, il LED diventerà verde fisso per circa 1 secondo, quindi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2 secondi.

4. Il LED blu lampeggerà in Modalità 1 se il ripristino alle impostazioni di fabbrica ha avuto successo.

Ripristino remoto delle impostazioni di fabbrica con parametro tramite un gateway

Il ripristino alle impostazioni di fabbrica può essere eseguito da remoto tramite le impostazioni nel Parametro n. 120.

Il dispositivo supporta la più recente funzionalità Security 2 (S2). S2 è gestita dal potente protocollo di crittografia AES 128, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet of Things) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, è necessario utilizzare un gateway Z-Wave® abilitato alla Security 2.

Controllo autenticato

• DSK Out-Of-Band per aggiunta (inclusione)

• Può essere utilizzato dalla maggior parte delle implementazioni

Il dispositivo supporta anche l'aggiunta (inclusione) Security 2 autenticata, non autenticata e non sicura.

Nota! Quando aggiungi il Dispositivo a una rete Z-Wave® con un gateway che supporta la Sicurezza 2 (S2), è necessario il Codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Puoi trovarlo sull'etichetta posta sul lato del Dispositivo e una copia è inserita nella confezione, che non deve essere smarrita. Non rimuovere l'etichetta DSK Z-Wave® dal Dispositivo. Come misura di backup, utilizza l'etichetta presente nella confezione.

Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.

Etichetta DSK Z-Wave® e codice QR (esempio)

Un nodo che richiede di unirsi alla Classe di Controllo Accessi S2 o alla Classe S2 Autenticata offuscherà la propria Chiave Pubblica impostando i byte 1..2 a zeri (0x00) prima di trasferire la propria chiave tramite RF.

Il DSK può essere utilizzato per l'autenticazione out-of-band (OOB).

• Il gateway incluso può utilizzare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si sta unendo e abbinarlo con la chiave pubblica offuscata ricevuta tramite RF dal dispositivo che si sta unendo.

Parametro n. 1 - SW (SW1) Tipo di interruttore

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW (SW1).

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (Il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 2 - Tipo di interruttore SW2

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW2.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 3 - Tipo di interruttore SW3

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (quale tipo) collegato al terminale SW3.

Dimensione valore: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 4 - Tipo di interruttore SW4

Questo parametro definisce come il Dispositivo deve gestire l'interruttore (di quale tipo) collegato al terminale SW4.

Dimensione valore: 1 byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - interruttore momentaneo (pulsante),

• 1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),

• 2 - interruttore a levetta (il dispositivo cambia stato quando l'interruttore cambia stato)

Parametro n. 105 - Intensità della segnalazione LED

Nella Wave 1, Wave 1PM e Wave 2PM, Plug US, Plug UK, questo parametro sarà implementato nel 2024. Questo parametro determina l'intensità del LED sul Dispositivo. Alcuni Dispositivi hanno LED RGB e altri hanno LED Blu/Rossi, ma tutti sono regolabili in intensità.

Dimensione valori: 1 Byte

Valore predefinito: 100

Valori e descrizioni: 0-100 (0-100%, ogni 1%)

Parametro n. 117 - Riavvio dispositivo remoto

Questo parametro consente di riavviare o resettare il Dispositivo senza intervento fisico. Utilizzare questo parametro solo a scopo di risoluzione dei problemi. Dopo il riavvio del dispositivo, il valore del parametro verrà ripristinato al valore predefinito.

Dimensione valori: 1 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - funzione inattiva

• 1 - Riavvio del dispositivo da remoto

Parametro n. 120 - Ripristino delle impostazioni di fabbrica

Ripristinato alle impostazioni di fabbrica e rimosso dalla rete Z-Wave.

Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: 0

Valori e descrizioni:

• 0 - Nessuna azione

• 1 - Ripristino alle impostazioni di fabbrica

Dopo il reset, il valore del parametro viene automaticamente impostato su 0.

Parametro n. 201 - Numero di serie 1

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 202 - Numero di serie 2

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

Parametro n. 203 - Numero di serie 3

Questo parametro contiene una parte del numero di serie del dispositivo.

Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e potrebbe essere nascosto sotto la voce Avanzate.

Dimensione valori: 4 Byte

Valore predefinito: Specifico per il dispositivo

Valori e descrizioni:

· 0x00000000 - 0x7FFFFFFF

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CENTRAL_SCENE_V3 [S0, S2]*

6. CONFIGURATION_V4 [S0, S2]*

7. REIMPOSTAZIONE DEL DISPOSITIVO IN LOCALE V1 [S0, S2]*

8. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

9. INDICATOR_V3 [S0, S2]*

10. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

11. MULTI_CHANNEL_V4 [S0, S2]*

12. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

13. SWITCH_MULTILEVEL_V4 [S0, S2]*

14. NOTIFICATION_V8 [S0, S2]*

15. POWERLEVEL_V1 [S0, S2]*

16. SICUREZZA_V1

17. SICUREZZA_2_V1

18. SUPERVISION_V1

19. VERSION_V3 [S0, S2]*

20. ZWAVEPLUS_INFO_V2

Punto finale 1 (specchio principale)

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. CENTRAL_SCENE_V3 [S0, S2]*

6. CONFIGURATION_V4 [S0, S2]*

7. REIMPOSTAZIONE DEL DISPOSITIVO IN LOCALE V1 [S0, S2]*

8. AGGIORNAMENTO_FIRMWARE_MD_V5 [S0, S2]*

9. INDICATOR_V3 [S0, S2]*

10. MANUFACTURER_SPECIFIC_V2 [S0, S2]*

11. MULTI_CHANNEL_V4 [S0, S2]*

12. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

13. SWITCH_MULTILEVEL_V4 [S0, S2]*

14. NOTIFICATION_V8 [S0, S2]*

15. POWERLEVEL_V1 [S0, S2]*

16. SICUREZZA_V1

17. SICUREZZA_2_V1

18. SUPERVISION_V1

19. VERSION_V3 [S0, S2]*

20. ZWAVEPLUS_INFO_V2

Punto finale 2

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. SICUREZZA_V1

7. SICUREZZA_2_V1

8. SUPERVISION_V1

9. ZWAVEPLUS_INFO_V2

Punto finale 3

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. SICUREZZA_V1

7. SICUREZZA_2_V1

8. SUPERVISION_V1

9. ZWAVEPLUS_INFO_V2

EndPoint 4

1. ASSOCIATION_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. SICUREZZA_V1

7. SICUREZZA_2_V1

8. SUPERVISION_V1

9. ZWAVEPLUS_INFO_V2

Punto finale 5

1. ASSOCIAZIONE_V2 [S0, S2]*

2. ASSOCIATION_GRP_INFO_V3 [S0, S2]*

3. BASIC_V2 [S0, S2]*

4. SWITCH_BINARY_V2 [S0, S2]*

5. ASSOCIAZIONE_MULTI_CANALI_V3 [S0, S2]*

6. SECURITY_V1

7. SICUREZZA_2_V1

8. SUPERVISION_V1

9. ZWAVEPLUS_INFO_V2

Classe di comando di supporto Indicatore

Il Dispositivo supporta la Command Class Indicator V3 (ID 0x50). Quando il Dispositivo riceve un set di indicatori, il LED lampeggia secondo il set di indicatori ricevuto.

Consulta il capitolo sulla Segnalazione a LED.

Surriscaldamento rilevato

Le associazioni vengono utilizzate per la comunicazione diretta tra il Dispositivo e altri dispositivi all'interno della tua rete Z-Wave senza la necessità del gateway Z-Wave.
Il numero massimo di dispositivi associati per gruppo è 9. Questo valore è fisso e non può essere modificato.
Ogni gruppo di associazione supporta l'associazione di fino a 9 dispositivi (nodi). Per evitare ritardi nella rete, si consiglia di limitare il numero di dispositivi associati a non più di 5 per gruppo. Il "gruppo Lifeline" è riservato ai dispositivi di controllo, come gateway e telecomandi, o ai dispositivi in grado di interpretare i report inviati.Gruppo di associazione 1 – Il gruppo "Lifeline" invia al dispositivo di controllo le notifiche della command class e/o i report della command class quando tali command class vengono attivate. Sono consentiti al massimo 9 nodi:

Dispositivo principale

Dispositivo principale - Gruppo di associazione 1 - Lifeline

1. INDICATOR_REPORT : Stato LED

2. DEVICE_RESET_LOCALLY_NOTIFICATION : attivato su richiesta

3. NOTIFICATION_REPORT : attivato per surriscaldamento

4. SWITCH_BINARY_REPORT : rapporto di cambio stato su SW (SW1)

5. SWITCH_BINARY_REPORT : rapporto di cambio stato su SW2

6. SWITCH_BINARY_REPORT : rapporto di cambio stato su SW3

7. SWITCH_BINARY_REPORT : rapporto di cambio stato su SW4

8. NOTIFICA_SCENA_CENTRALE

9. RAPPORTO_CONFIGURAZIONE_SCENA_CENTRALE

Dispositivo principale - Gruppo di associazione 4 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 4
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW1 (utilizza la classe di comando Basic).
Attivato da SW1. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 5 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 5
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW1 (utilizza la classe di comando Switch Multilevel). Attivato da SW1.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Dispositivo principale - Gruppo di associazione 6 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 6
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 7 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 7
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o il basso, …)

Dispositivo principale - Gruppo di associazione 8 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 8
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 9 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 9
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Dispositivo principale - Gruppo di associazione 10 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 10
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW4 (utilizza la classe di comando Basic).
Attivato da SW4. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Dispositivo principale - Gruppo di associazione 11 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 11
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW4 (utilizza la classe di comando Switch Multilevel). Attivato da SW4.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 1 (Mirror principale)

Endpoint 1 (Mirror principale) - Gruppo di associazione 1 - Lifeline

Endpoint 1 (Mirror principale) - Gruppo di associazione 2 - Lifeline

Endpoint 1 (Root mirror) - Gruppo di associazione 3 - Lifeline

Endpoint 2

Endpoint 2 - Gruppo di associazione 1 - Lifeline

Endpoint 2 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Basic).
Attivato da SW (SW1). Il dispositivo invia, in base allo stato di SW (SW1) (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Questo comando viene riflesso sull'uscita del dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 2 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW (SW1) (utilizza la classe di comando Switch Multilevel). Attivato da SW (SW1).

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

Endpoint 3

Endpoint 3 - Gruppo di associazione 1 - Lifeline

Endpoint 3 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Basic).
Attivato da SW2. Il dispositivo invia, in base allo stato di SW2 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comandi:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 3 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW2 (utilizza la classe di comando Switch Multilevel). Attivato da SW2.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (interrompe l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure interrompe il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 4

Endpoint 4 - Gruppo di associazione 1 - Lifeline

Endpoint 4 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Basic).
Attivato da SW3. Il dispositivo invia, in base allo stato di SW3 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 4 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW3 (utilizza la classe di comando Switch Multilevel). Attivato da SW3.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità luminosa nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o verso il basso, …)

Endpoint 5

Endpoint 5 - Gruppo di associazione 1 - Lifeline

SWITCH_BINARY_REPORT : rapporto di cambio stato su SW4

Endpoint 5 - Gruppo di associazione 2 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 2
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW4 (utilizza la classe di comando Basic).
Attivato da SW4. Il dispositivo invia, in base allo stato di SW4 (interruttore o pulsante), il comando BASIC_SET ON oppure BASIC_SET OFF al dispositivo associato. Supporta le seguenti classi di comando:

• BASIC_SET : imposta lo stato On / Off sul dispositivo associato

Endpoint 5 - Gruppo di associazione 3 (*non disponibile per l'inclusione Long Range)

Gruppo di associazione 3
Nodi consentiti: 9
È assegnato all'interruttore collegato al terminale SW4 (utilizza la classe di comando Switch Multilevel). Attivato da SW4.

Si consiglia di utilizzare pulsanti a pressione per questa associazione. Supporta le seguenti classi di comandi:

• SWITCH_MULTILEVEL_START_LEVEL_CHANGE : avvia una transizione verso un nuovo livello (aumenta o diminuisce l'intensità della luce nel caso di un dimmer, oppure muove la tapparella su o giù, …)

• SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE : interrompe una transizione in corso (ferma l'aumento o la diminuzione dell'intensità luminosa nel caso di un dimmer, oppure ferma il movimento della tapparella verso l'alto o il basso, …)

⚠ATTENZIONE! Pericolo di elettrocuzione. Il montaggio/l'installazione del Dispositivo alla rete elettrica deve essere eseguito con cautela, da un elettricista qualificato. ⚠ATTENZIONE! Pericolo di elettrocuzione. Ogni modifica ai collegamenti deve essere effettuata solo dopo aver verificato che non sia presente tensione ai terminali del Dispositivo.⚠ATTENZIONE! Non aprire il Dispositivo. Non contiene parti che possano essere manutenute dall'utente. Per motivi di sicurezza e di omologazione, non sono consentite modifiche e/o alterazioni non autorizzate del Dispositivo.⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete elettrica e apparecchi conformi a tutte le normative vigenti. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al Dispositivo può danneggiarlo.⚠ATTENZIONE! Non modificare l'antenna (l'antenna non deve essere accorciata, allungata o modificata in alcun modo!)⚠ATTENZIONE! Collegare il Dispositivo solo nel modo indicato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.⚠ATTENZIONE! Non installare il Dispositivo in luoghi dove possa bagnarsi.⚠ATTENZIONE! Non utilizzare il Dispositivo se è stato danneggiato!⚠ATTENZIONE! Non tentare di effettuare manutenzione o riparazioni sul Dispositivo!⚠ATTENZIONE! Non interferire con il Dispositivo (qualsiasi alterazione o modifica del Dispositivo è vietata).⚠ATTENZIONE! Prima di iniziare il montaggio/l'installazione del Dispositivo, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un tester di tensione di rete o un multimetro. Quando si è certi che non ci sia tensione, è possibile procedere al collegamento dei cavi.⚠ATTENZIONE! Non permettere ai bambini di giocare con i pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi per il controllo remoto di Shelly Wave (cellulari, tablet, PC) lontano dalla portata dei bambini.⚠ATTENZIONE! Non collegare più fili in un unico terminale. Non inserire più fili in un solo terminale.⚠RACCOMANDAZIONE: Posizionare l'antenna il più lontano possibile da elementi metallici, poiché possono causare interferenze al segnale.⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando cavi rigidi a conduttore singolo o cavi flessibili con capicorda. I cavi devono avere un isolamento con resistenza al calore aumentata, non inferiore a PVC T105°C (221°F).
