Geräteidentifikation
-

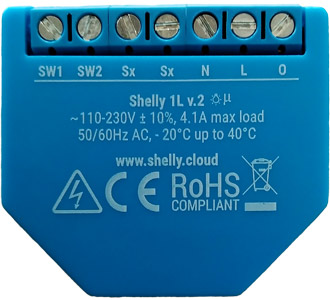

Gerätename: Shelly 1L
-
Gerätemodell: SHSW-L
-
Geräte-SSID: shelly1l-XXXXXX
Kurzbeschreibung
Shelly 1L ist ein kleiner intelligenter Schalter, der das Problem vieler Lichtschalter löst, die sich nur schwer automatisieren lassen, da sie ohne Neutralleiter betrieben werden können. Shelly 1L löst dieses Problem, da das Gerät nur die stromführende Leitung benötigt. Das Gerät ermöglicht die Fernsteuerung des daran angeschlossenen Geräts über ein Mobiltelefon, Tablet, einen PC oder ein Hausautomationssystem. Es kann eigenständig in einem lokalen WLAN betrieben oder über cloudbasierte Hausautomationsdienste gesteuert werden.
Shelly 1L kann von jedem Ort aus, an dem der Nutzer über eine Internetverbindung verfügt, aus der Ferne aufgerufen, gesteuert und überwacht werden, sofern das Gerät mit einem WLAN-Router und dem Internet verbunden ist.
Es kann in standardmäßigen Elektro-Unterputzdosen, hinter Steckdosen und Lichtschaltern oder an anderen Orten mit begrenztem Platz nachgerüstet werden.
Shelly 1L verfügt über eine integrierte Weboberfläche, mit der Du das Gerät überwachen und steuern sowie seine Einstellungen anpassen kannst.
Hauptanwendungen
-
Wohnbereich
-
MDU (Mehrfamilienhäuser – Wohnungen, Eigentumswohnanlagen, Hotels usw.)
-
Leichtgewerblich (kleine Bürogebäude, kleine Einzelhandelsgeschäfte/Restaurants/Tankstellen usw.)
-
Staatlich/kommunal
-
Universität/Hochschule
Integrationen
-
Google
-
Samsung SmartThings
-
Alexa
Vereinfachte interne Schaltpläne
Elektrische Schnittstellen des Geräts
Eingänge
-
2 Schalter-/Tastereingänge an Schraubklemmen
-
2 Stromversorgungseingänge an Schraubklemmen: N und L
Ausgänge
-
2-Schalter-Signalausgang an Schraubklemme
-
Lastausgang an der Schraubklemme
Erweiterungsschnittstelle
-
Proprietäre serielle Schnittstelle von Shelly
⚠VORSICHT! Hohe Spannung an der Add-on-Schnittstelle, wenn das Gerät mit Strom versorgt wird!
Konnektivität
-
Wi-Fi
Sicherheitsfunktionen
-
Überhitzungsschutz
Unterstützte Lastarten
(mit und ohne Neutralleiter)
-
Ohmsche Last (Glühlampen, Heizgeräte)
-
Kapazitiv (Kondensatorbänke, elektronische Geräte, Motorstartkondensatoren)
-
Induktiv mit RC-Snubber (LED-Treiber, Transformatoren, Ventilatoren, Kühlschränke, Klimaanlagen)
Benutzeroberfläche
Eingänge
-
Eine (Reset-)Taste
-
5 Sekunden gedrückt halten, um den Geräte-Zugangspunkt zu aktivieren.
-
Halte 10 Sekunden lang gedrückt, um das Gerät auf die Werkseinstellungen zurückzusetzen.
-
Spezifikationen
| Typ | Wert |
|---|---|
| Physisch | |
| Größe (HxBxT): | 38x43x14 ±0,5 mm / 1,50x1,69x3,55 ±0,02 Zoll |
| Gewicht: | |
| Montage: | Wandkonsole |
| Maximales Drehmoment der Schraubklemmen: | 0,4 Nm / 3,5 lbin |
| Leiterquerschnitt: | 0,5 bis 1,5 mm² / 20 bis 16 AWG |
| Abisolierlänge des Leiters: | 5 bis 6 mm / 0,20 bis 0,24 Zoll |
| Gehäusematerial: | Kunststoff |
| Farbe: | Cyan |
| Umwelt | |
| Umgebungstemperatur: | -20 °C bis 40 °C / -5 °F bis 105 °F |
| Luftfeuchtigkeit: | 30 % bis 70 % relative Luftfeuchtigkeit |
| Max. Höhe: | 2000 m / 6562 ft |
| Elektrisch | |
| AC-Stromversorgung: | 110–240 V, 50/60 Hz |
| Stromversorgung DC: | Nein |
| Neutral nicht erforderlich: | Ja |
| Min. Last ohne Neutralleiter | 20 W ohmsche Last |
| Stromverbrauch: | < 1 W |
| Nennwerte der Ausgangskreise | |
| Maximale Schaltspannung AC: | 250 V |
| Maximale Schaltspannung DC: | Nicht verfügbar |
| Max. Schaltstrom AC: | 4,1 A (5 A Spitze) |
| Maximaler Schaltstrom Gleichstrom: | Nicht verfügbar |
| Sensoren, Messgeräte | |
| Interner Temperatursensor: | Ja |
| Radio | |
| RF-Band: | 2401–2495 MHz |
| Max. HF-Leistung: | <20 dBm |
| WLAN-Protokoll: | 802.11 b/g/n |
| WLAN-Reichweite: | Bis zu 30 m / 100 ft in Innenräumen und 50 m / 160 ft im Freien |
| MCU | |
| CPU: | ESP8266 |
| Flash: | 2 MB |
| Firmware-Funktionen | |
| Zeitpläne: | 18 |
| Webhooks (URL-Aktionen): | 10 mit 5 URLs pro Hook |
| Scripting: | Nein |
| MQTT: | Ja |
| CoAP: | Ja |

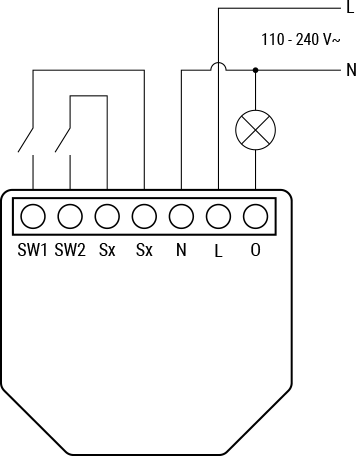

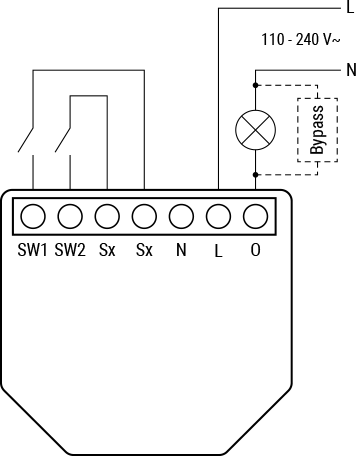

Grundlegende Schaltpläne
Legende
| Anschlüsse | | Kabel | |
|---|---|---|---|
| SW1 | Schalter-1-Eingangsklemme | L | Phaseleiter (110–240 VAC) |
| SW2 | Switch 2 Eingangsanschluss | N | Neutralleiter |
| Sx | Klemmen für den Schaltsignalausgang | | |
| N | Neutralleiter | | |
| L | Phase (110–240 V)-Klemme | | |
| O | Lastausgangsklemme | | |
