Les circuits d'absorption d'énergie sont utilisés pour supprimer les pointes de tension causées par l'inductance du circuit lorsqu'un interrupteur s'ouvre.
2
Garantie de 2 ans
Garantie de 2 ans
Cette garantie couvre tous les problèmes liés au matériel ou au micrologiciel qui existent au moment de l'achat ou qui apparaissent pendant la période de garantie. La garantie couvre toutes les pièces du matériel, telles que le corps, la mécanique et l'écran (le cas échéant). Cependant, elle ne couvre pas les consommables tels que les batteries ou les accessoires, car leur durée de vie dépend de leur utilisation.
En savoir plus
Toutes les commandes sont expédiées depuis l'UE
Impossible de charger la disponibilité du service de retrait
Short description

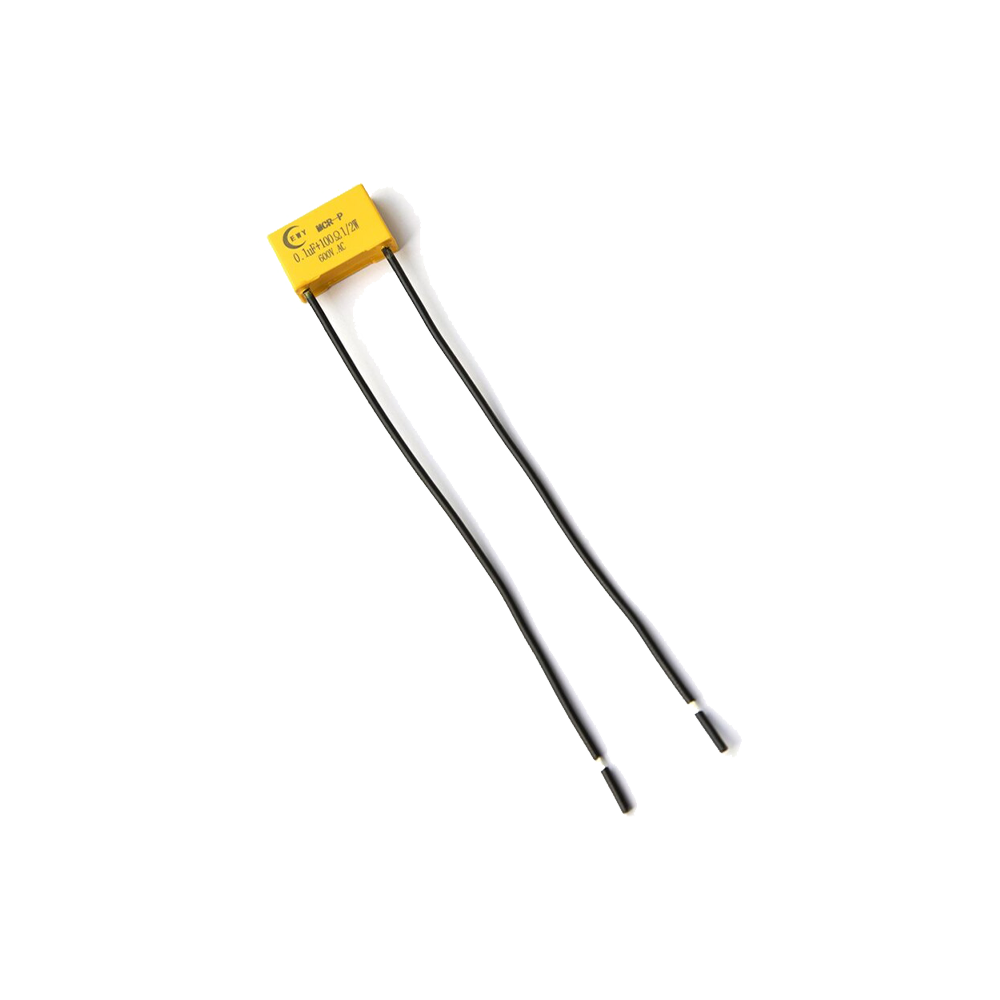

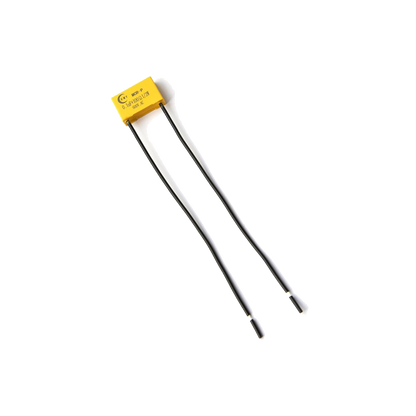

The RC Snubber is a component that comprises a resistor (R) and a capacitor (C) connected in series. It effectively mitigates voltage spikes that can occur during the switching of inductive loads by providing a short-term alternative current path around the switching device, so that the inductive load is safely discharged. The RC Snubber can protect sensitive components of your Shelly device from voltage spikes and improve the overall performance and reliability of the connected circuits.
Main applications:
The RC Snubber finds common applications with inductive loads, such as:
Fans
Refrigerators
Air-conditioners
Washing machines
Tumble dryers
Transformers
LED light drivers
Other devices with electrical motors
Compatibility
If in doubt whether you need to install an RC Snubber or not, read carefully the User guide for your Shelly device. You can purchase the RC Snubber from our online shop.
You should connect RC Snubbers in parallel to inductive loads which you intend to switch with Shelly devices. Connect the RC Snubber as close to the inductive load as possible.
Specifications
Dimension
Value
Capacitance:
0.1 µF
Resistance:
100 Ω
Power consumption:
1/2 W
Rated voltage:
600 VAC

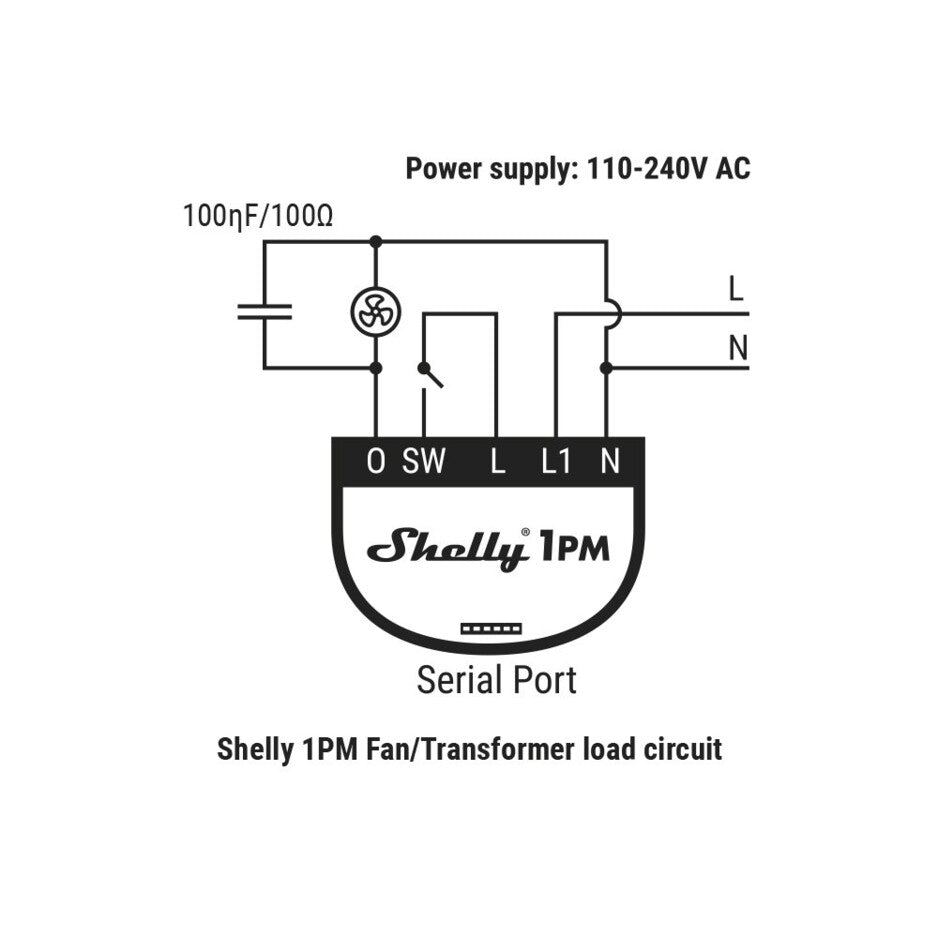

Wiring diagram example
RC Snubber connected in parallel to an AC motor controlled by Shelly 1PM.
The Shelly RC Snubber is a component used to reduce voltage spikes caused by the switching of inductive loads, such as fans, transformers, or refrigerators. It helps to protect Shelly devices by offering an alternate path for the current to safely discharge.
Do I need an RC Snubber with my Shelly device?
You may need to install the RC Snubber if you are controlling inductive loads with your Shelly device. This includes devices with motors like air conditioners or LED light drivers. Always check your Shelly device's user guide for compatibility.
How is the Shelly RC Snubber installed?
The Shelly RC Snubber should be connected in parallel to the inductive load you are switching with your Shelly device. It's recommended to place the RC Snubber as close to the load as possible for optimal performance.
What are the technical specifications of the Shelly RC Snubber?
The RC Snubber has a capacitance of 0.1 µF, a resistance of 100 Ω, a power consumption of 1/2 W, and a rated voltage of 600 VAC.
Quelles sont les différences entre les différentes générations de produits Shelly ?
Chaque nouvelle génération offre plus de puissance, de mémoire et de fonctionnalités :
La génération 1 offre un contrôle de base ;
La génération 2 (Plus, Mini, Pro) ajoute le Bluetooth, les scripts et une meilleure sécurité ;
La génération 3 améliore les performances, ajoute Matter (à partir de la version 1.6.0 du micrologiciel) et une surveillance avancée ;
Gen 4 offre une connectivité multiprotocole, avec Wi-Fi 6, Bluetooth, Zigbee et Matter.
Est-il possible d'utiliser le dispositif sans hub?
Oui, les dispositifs Shelly (à l'exception de ceux de la gamme Wave) fonctionnent de manière autonome sans avoir besoin d'un hub. Ils se connectent directement à votre réseau Wi-Fi et vous pouvez les contrôler depuis l'application Shelly Smart Control, l'interface web ou via des intégrations avec des plateformes telles que Google Home, Alexa, Home Assistant et Samsung SmartThings.
A quoi sert le RC Snubber ?
Le RC Snubber peut protéger les composants sensibles de votre dispositif Shelly contre les pics de tension et améliorer les performances globales et la fiabilité des circuits connectés. Il atténue efficacement les pics de tension qui peuvent se produire lors de la commutation de charges inductives en fournissant un chemin de courant alternatif à court terme autour du dispositif de commutation, de sorte que la charge inductive soit déchargée en toute sécurité.
Comment installer Shelly RC Snubber ?
Pour installer Shelly RC Snubber :
1. Branchez-le en parallèle à la charge inductive que vous avez l'intention de commuter.
2. Veillez à ce que la connexion soit effectuée aussi près que possible de la charge afin de maximiser l'efficacité.
3. Suivez le schéma de câblage fourni dans la documentation de Shelly pour une installation correcte.
