Shelly 3EM-63W Gen3

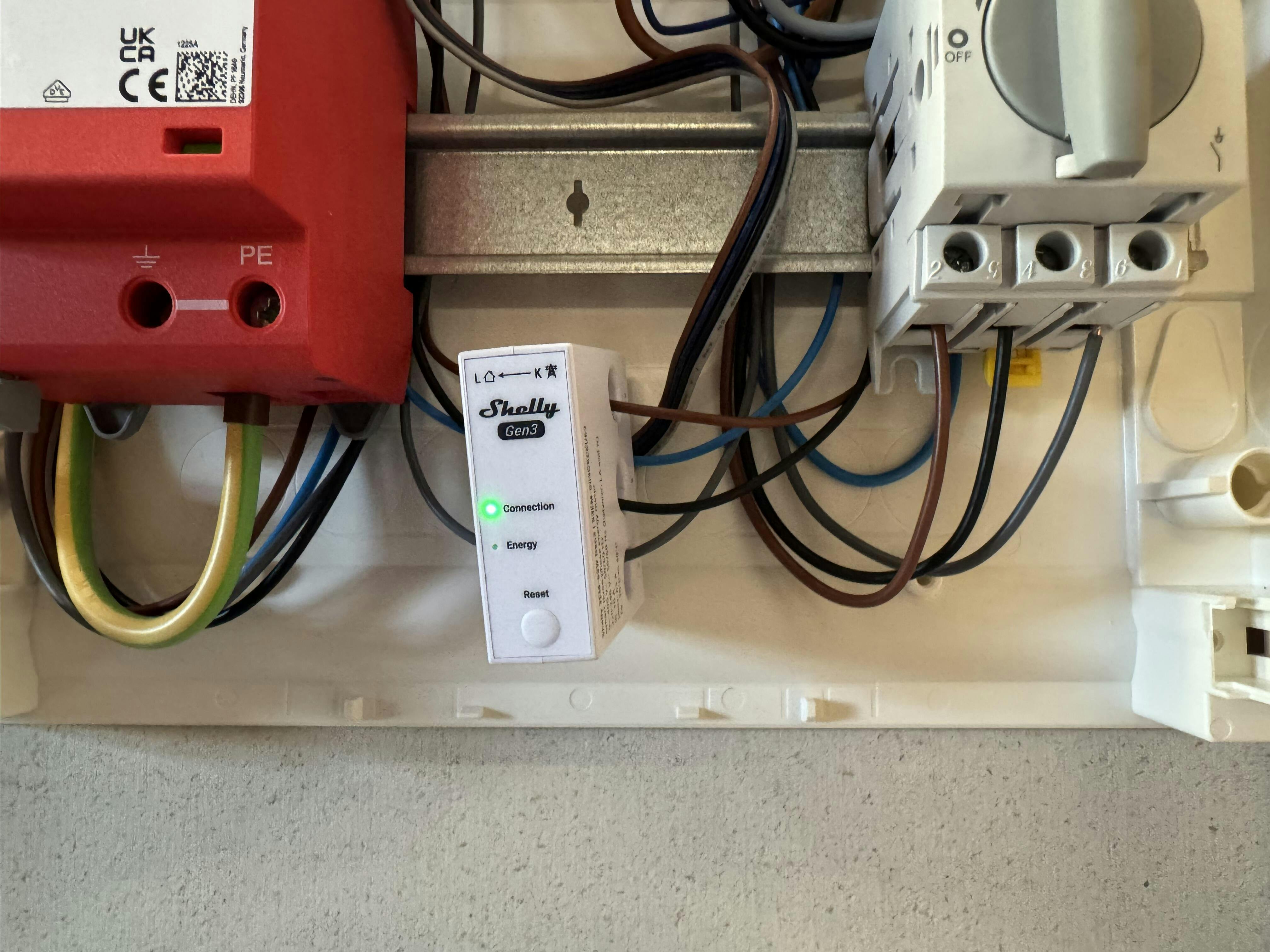

Immagine/i del dispositivo

Identificazione del dispositivo

• Nome:

  • Shelly 3EM-63W Gen3 (modello cablato)

  • Shelly 3EM-63T Gen3 (modello con terminale piatto)

• Modello: S3EM-003CXCEU63

• SSID del dispositivo: Shelly3EM63G3-XXXXXXXXXXXX

• ID modello BLE: 0x1026

Breve descrizione

Shelly 3EM-63 Gen3 (il Dispositivo) è un contatore energetico compatto progettato per monitorare un sistema trifase o tre circuiti monofase indipendenti. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi di domotica cloud attraverso MQTT, HTTP e WebSocket. Tutte le connessioni in entrata supportano TLS.

Il dispositivo riporta in tempo reale l’energia accumulata, nonché la tensione, la corrente, la potenza attiva e la potenza apparente istantanee per fase. Memorizza i dati in una memoria non volatile, da cui possono essere recuperati per un periodo massimo di 7 giorni a intervalli di 1 minuto.

Il dispositivo dispone di un orologio in tempo reale per mantenere l’ora corretta in caso di perdita della connessione a un server SNTP.

L’Utente può accedere al Dispositivo, configurarlo e monitorarlo da remoto; inoltre, il Dispositivo può accedere a un sistema di automazione e comunicare con esso, purché si trovino nella stessa infrastruttura di rete.

Il dispositivo dispone di un’interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per modificarne le impostazioni.

Caratteristiche principali

• Misurazione a 4 quadranti

• Montaggio sopra l’MCB: sopra¹ o sotto l’interruttore automatico

• Molteplici tipi di connessione: installazioni trifase o monofase

• Misurazioni della corrente senza contatto tramite trasformatori di corrente

• Rilevamento dell’errore nella sequenza delle fasi² (opzione)

• Soglia di assenza di carico³

• Indicazione ottica del consumo energetico

• Orologio in tempo reale: i dati memorizzati mantengono i timestamp corretti anche se la connessione Internet viene interrotta.⁴

• Registri dei dati: fino a 7 giorni di dati memorizzati sul dispositivo per il recupero successivo

• Classe di precisione B (energia attiva)⁵

• Predisposto per il fotovoltaico

¹ Solo Shelly 3EM-63W Gen3.

² Il dispositivo dispone di circuiti per il rilevamento degli errori nella sequenza delle fasi. Questo rilevamento si basa sulle tensioni di fase e considera solo gli attraversamenti dello zero. La successione regolare di questi eventi di attraversamento dello zero è Fase A seguita da Fase B, seguita da Fase C. Se invece la sequenza degli eventi di attraversamento dello zero è Fase A seguita da Fase C, seguita da Fase B, viene segnalato un errore phase_sequence quando l'opzione di rilevamento degli errori nella sequenza delle fasi è abilitata.

³ Se il carico totale per i tre canali scende al di sotto di 30 VA per canale, verrà visualizzato il livello di potenza misurato, ma non verrà accumulata energia consumata nelle statistiche energetiche e nell'interfaccia web del dispositivo e nell'applicazione mobile verrà visualizzata una notifica No load threshold.

⁴ I dispositivi Shelly si basano sulla connessione Internet per l’orologio del dispositivo. In caso di requisiti di rete per l’installazione o di interruzione del servizio, l’orologio integrato fornisce timestamp corretti per i record.

⁵ Il dispositivo ha una precisione di misurazione dell'1%, sulla base della validazione e dei test del design interno.

Casi d'uso

• Monitoraggio dei consumi energetici: monitora in tempo reale il consumo energetico dei tuoi elettrodomestici. Queste informazioni possono essere preziose per comprendere i modelli di consumo energetico e prendere decisioni consapevoli per ridurre i consumi.

• Ottimizzazione dell'efficienza energetica: identifica i modelli di consumo dell'energia elettrica e ottimizza l'utilizzo dell'elettricità.

• Controllo dello stato degli elettrodomestici: monitora il consumo energetico dei singoli elettrodomestici per valutarne lo stato e le prestazioni nel tempo. Picchi improvvisi o variazioni nel consumo energetico possono indicare problemi con l’elettrodomestico.

• Gestione dei costi: Comprendere il tuo consumo energetico è fondamentale per gestare le tue spese elettriche. Con Shelly 3EM-63 Gen3, puoi stimare il costo di utilizzo di dispositivi specifici, prendendo decisioni informate e riducendo le tue bollette energetiche.

• Installazione salvaspazio: risparmia spazio montando il contatore intelligente dell’energia direttamente sopra o sotto un interruttore automatico montato su guida DIN.

• Monitoraggio da remoto: Shelly 3EM-63 Gen3 supporta la pubblicazione dei dati su Shelly Cloud o su altri sistemi di raccolta e archiviazione dei dati basati sul cloud. Questo ti permette di monitorare i consumi energetici anche quando non sei a casa.

• Monitoraggio locale: Shelly 3EM-63 Gen3, come gli altri dispositivi Wi-Fi Shelly, offre monitoraggio e automazione esclusivamente locali. Puoi accedere direttamente dall’interfaccia web del dispositivo ai dati memorizzati sui consumi energetici, per monitorare comodamente il tuo consumo di energia. Puoi anche configurare automazioni locali basate sul consumo di energia istantaneo o sul consumo energetico in un determinato periodo di tempo.

Schemi elettrici interni semplificati

Interfacce elettriche del dispositivo

• 3 ingressi sotto tensione: LA, LB, LC

  • Terminali piatti per Shelly 3EM-63T Gen3

  • Cavi con codifica a colori per Shelly 3EM-63W Gen3

• 1 Filo di ingresso neutro: N

Connettività

• Wi-Fi

• Bluetooth

Funzione di sicurezza

• Rilevamento e segnalazione della temperatura interna

Tipi di carico supportati

• Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)

• Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento per motori)

• Induttivi (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)

Interfaccia utente

Ingressi

• Un pulsante a cupola tattile

  • Tieni premuto per 5 secondi per attivare l’AP del dispositivo.

  • Tieni premuto per 10 secondi per ripristinare le impostazioni di fabbrica.

Uscite

• Indicazione LED

  • Wi-Fi (varia):

    • Luce blu quando è in modalità AP.

    • Luce rossa se in modalità STA e non connesso a una rete Wi-Fi.

    • Luce gialla se in modalità STA e connesso a una rete Wi-Fi. Non connesso a Shelly Cloud o Shelly Cloud disabilitato.

    • Luce verde se in modalità STA e connesso a una rete Wi-Fi e a Shelly Cloud.

    • Il LED lampeggerà in rosso/blu se è in corso un aggiornamento OTA.

  • Conteggio: la luce rossa lampeggia quando il dispositivo misura l’energia in base alle impostazioni, con una frequenza che dipende dall’energia che scorre attraverso il circuito misurato.

Specifiche

Shelly Smart Control

• Adding the device to the Shelly Smart Control

Conformità

• Shelly 3EM 63T Gen3 - Shelly 3EM 63W Gen3 multilingual EU declaration of conformity 2025-07-22.pdf

• Shelly 3EM-63 Gen3 UK PSTI ACT Statement of compliance.pdf

Guida utente stampata

• Shelly 3EM-63 Gen3 multilingual printed user and safety guide.pdf
