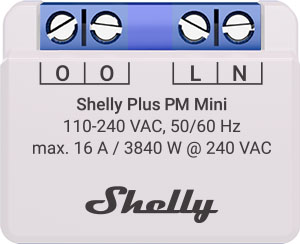

Shelly Plus PM Mini

Identificazione del dispositivo
Nome del dispositivo: Shelly Plus PM Mini
Modello del dispositivo: SNPM-001PCEU16
SSID del dispositivo: ShellyPMMini-XXXXXX
Breve descrizione
Shelly Plus PM Mini (Il Dispositivo) è un misuratore di potenza di piccole dimensioni. Potenziato con tutta la flessibilità del firmware gen2, offre agli integratori professionali opzioni aggiuntive per soluzioni per il cliente finale. Può funzionare in modo autonomo in una rete Wi-Fi locale oppure può essere gestito tramite servizi di automazione domestica cloud tramite MQTT, HTTP e WebSocket. Tutte le connessioni in ingresso supportano TLS.
Shelly Plus PM Mini può essere accessibile, configurato e monitorato da remoto dall'Utente, così come il Dispositivo può accedere e comunicare con un sistema di automazione, purché siano nella stessa infrastruttura di rete.
Il Dispositivo dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, oltre che per regolare le sue impostazioni.
⚠AVVISO! Il Dispositivo non dispone di un relè integrato.
Applicazioni principali
Residenziale
MDU (Unità Abitative Multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Schema interno semplificato

Interfacce elettriche del dispositivo
Ingressi
2 ingressi linea su morsetti a vite: 1 L e 1 N
Uscite
2 uscite circuito di carico (collegate internamente): 2 O
Connettività
Wi-Fi
Bluetooth (per scopi di inclusione)
Ogni opzione di connettività può essere abilitata o disabilitata dall'utente.
Caratteristiche di sicurezza
Rilevamento e segnalazione temperatura interna
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (driver per luci LED, banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo (trasformatori, ventilatori, frigoriferi, condizionatori d'aria)
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
Premere e tenere premuto per 5 secondi per abilitare il punto di accesso del Dispositivo e la connessione Bluetooth.
Premere e tenere premuto per 10 secondi per il reset di fabbrica del Dispositivo.
Uscite
-
Indicazione LED (monocolore)
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoACCESO/ 1 secondoSPENTOWi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoACCESO/ 3 secondiSPENTOConnesso a una rete Wi-Fi:
CostantementeACCESOCloud abilitato, ma non connesso:
1 secondoACCESO/5 secondiSPENTOConnesso a Shelly Cloud:
CostantementeACCESOOTA (Aggiornamento Over the Air):
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 5 secondi:
½ secondoACCESO/ ½ secondoSPENTOPulsante premuto e tenuto per 10 secondi:
¼ secondoACCESO/ ¼ secondoSPENTO
L'elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla il precedente.
Specifiche
Tipo |
Valore |
|---|---|
Fisiche | |
Dimensioni (AxLxP): |
29x35x16 ±0.5 mm / 1.11x1.35x0.63 ±0.02 in |
Peso: |
13 ±1 g / 0.46 ±0.04 oz |
Montaggio: |
Scatola da incasso |
Coppia massima morsetti a vite: |
0.4 Nm / 3.5 lbin |
Sezione conduttore: |
0.5 a 1.5 mm² / 20 a 16 AWG |
Lunghezza spelata conduttore: |
5 a 6 mm / 0.20 a 0.24 in |
Materiale guscio: |
Plastica |
Colore: |
Grigio chiaro |
Ambientali | |
Temperatura ambiente: |
-20 °C a 40 °C / -5 °F a 105 °F |
Umidità |
30 % a 70 % UR |
Altitudine max. |
2000 m / 6562 ft |
Elettriche | |
Alimentazione: |
110 - 240 VAC |
Protezione esterna: |
16 A, caratteristica di intervento B o C, |
Consumo energetico: |
<1.2 W |
Valori circuiti di uscita | |
Tensione massima di misura: |
240 VAC |
Corrente massima di misura: |
16 A |
Potenza massima di misura: |
3840 W |
Misura potenza: |
Sì |
Protezione / Interruzione tensione: |
No |
Protezione / Interruzione corrente: |
No |
Protezione / Interruzione potenza max: |
No |
Radio | |
Banda RF: |
2400 - 2495 MHz |
Potenza RF max.: |
<20 dBm |
Protocollo Wi-Fi: |
802.11 b/g/n |
Portata Wi-Fi: |
Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all'aperto |
Protocollo Bluetooth: |
4.2 |
Portata Bluetooth: |
Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all'aperto |
MCU | |
CPU: |
ESP32 |
Flash: |
4 MB |
Capacità firmware | |
Webhooks (azioni URL): |
20 con 5 URL per hook |
Scripting: |
Sì |
MQTT: |
Sì |
UDP: |
Sì |
Scripting: |
Sì |
Diagrammi di cablaggio base

Legenda
Morsetti |
Fili |
||
|---|---|---|---|
O |
Morsetti uscita circuito di carico (collegati internamente) |
L |
Filo fase (110-240 V) |
L |
Morsetto fase (110-240 V) |
N |
Filo neutro |
N |
Morsetto neutro |
||
Risoluzione problemi
Il tuo dispositivo si sta surriscaldando.
Assicurati che la temperatura ambiente non superi i 40 °C / 105 °F. Se posizionato in uno spazio confinato, Shelly Plus PM Mini può aumentare la temperatura ambiente oltre i limiti consentiti. Assicurati la ventilazione del Dispositivo.
Guida all'interfaccia Web
Leggi la guida all'interfaccia web di Shelly Plus PM Mini
Guida utente stampata
Guida utente e sicurezza multilingue stampata Shelly Plus PM Mini.pdf
Conformità
Dichiarazione di conformità UE multilingue Shelly Plus PM mini, SNPM-001PCEU16.pdf
Dichiarazione di conformità UK PSTI ACT Shelly Plus PM Mini.pdf
