Identificazione del dispositivo
-
Nome del dispositivo: Shelly PM Mini Gen3
-
Modello del dispositivo: S3PM-001PCEU16
-
SSID del dispositivo: ShellyPMMiniG3-XXXXXX
-
ID modello BLE: 0x1023
Breve descrizione
Shelly PM Mini Gen3 è un misuratore di potenza compatto. Grazie alla flessibilità del firmware gen2, offre agli integratori professionali ulteriori opzioni per le soluzioni destinate ai clienti finali. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi di domotica cloud mediante MQTT, HTTP e WebSocket. Tutte le connessioni in entrata supportano TLS. Il dispositivo è una versione migliorata di Shelly Plus PM Mini, con un processore più avanzato e una memoria maggiore.
Shelly PM Mini Gen3 può essere utilizzato, configurato e monitorato da remoto dall’Utente; inoltre, il Dispositivo può accedere a un sistema di automazione e comunicare con esso, purché si trovino nella stessa infrastruttura di rete.
Il dispositivo dispone di un’interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per modificarne le impostazioni.
Caratteristiche principali
-
Misuratore di potenza: Progettato in un formato compatto, consente di monitorare il consumo energetico dei dispositivi collegati.
-
Flessibilità del firmware migliorata: eredita la flessibilità del firmware gen2, offrendo agli integratori professionali opzioni aggiuntive per le soluzioni destinate ai clienti finali.
-
Dimensioni compatte: PM Mini Gen3 può essere installato in spazi molto piccoli, irraggiungibili per altri dispositivi.
-
Processore e memoria migliorati: Dotato di un processore migliorato e di una memoria aumentata per prestazioni superiori.
-
Accesso remoto: Può essere utilizzato, configurato e monitorato da remoto dall’utente, oltre a comunicare con un sistema di automazione all’interno della stessa infrastruttura di rete.
-
Interfaccia web integrata: Dispone di un’interfaccia web integrata per il monitoraggio, il controllo e la regolazione delle impostazioni.
-
Gateway BLE: Ponte tra i tuoi dispositivi Shelly BLU e il più ampio ecosistema Shelly. Riceve i segnali Bluetooth e li invia al cloud o localmente a un altro dispositivo non Bluetooth.
-
Extender WiFi per dispositivi IoT: Un extender WiFi viene utilizzato per ampliare la portata della rete WiFi ricevendo il segnale WiFi attuale, potenziandone la forza e trasmettendo quindi il segnale potenziato su un'area più ampia.
-
Scripting: https://shelly-api-docs.shelly.cloud/gen2/ComponentsAndServices/Script
-
Ampia gamma di integrazioni: Il dispositivo può essere integrato con sistemi domotici di terze parti, API HTTP documentate, MQTT(s), Web Hook tramite HTTP e HTTPS, UDP
Casi d'uso
-
Monitoraggio dei consumi energetici: Lo scopo principale è monitorare in tempo reale il consumo energetico dei dispositivi collegati. Queste informazioni possono essere utili per comprendere i modelli di utilizzo dell’energia e prendere decisioni consapevoli per ridurre i consumi.
-
Ottimizzazione dell’efficienza energetica: identifica gli elettrodomestici ad alto consumo energetico e ottimizzane l’utilizzo per migliorare l’efficienza energetica complessiva della tua casa o del tuo spazio di lavoro.
-
Controllo dello stato degli elettrodomestici: monitora il consumo energetico dei singoli elettrodomestici per valutarne lo stato e le prestazioni nel tempo. Picchi improvvisi o variazioni nel consumo energetico possono indicare problemi con l’elettrodomestico.
-
Gestione dei costi: Conoscendo il consumo energetico, puoi stimare il costo di utilizzo di dispositivi specifici e gestire le tue spese per l’elettricità in modo più efficace.
-

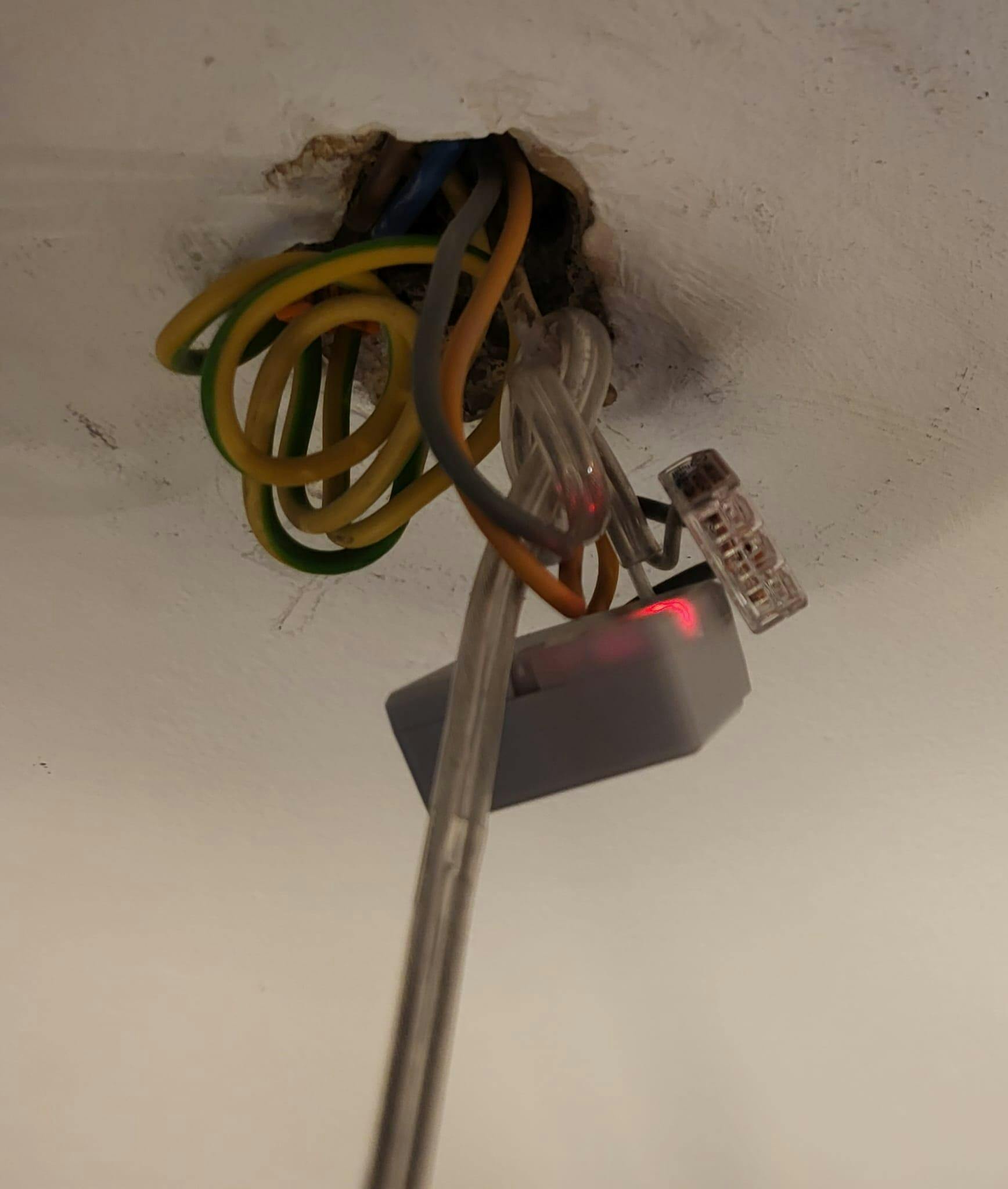

Installazione salvaspazio: Integra il dispositivo nelle scatole elettriche da parete standard, dietro prese di corrente, interruttori della luce o in altri spazi limitati.
-
Monitoraggio da remoto: Come Shelly 1PM Mini Gen3, anche PM Mini Gen3 supporta l'accesso da remoto. Questo ti permette di monitorare i consumi energetici anche quando non sei a casa.
Schemi interni semplificati
Interfacce elettriche del dispositivo
Ingressi
-
2 ingressi di linea su morsetti a vite: 1 L e 1 N
Uscite
-
2 uscite per circuiti di carico (collegate internamente): 2 O
Connettività
-
Wi-Fi
-
Bluetooth
Tipi di carico supportati
-
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
-
Capacitivo (driver per luci LED, banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento per motori)
-
Induttivi (trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante (Controllo)
-
Tieni premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.
-
Tieni premuto per 10 secondi per ripristinare le impostazioni di fabbrica del dispositivo.
-
Uscite
-
Indicazione LED (monocolore)
-
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoON/ 1 secondoOFF -
Wi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoON/ 3 secondiOFF -
Connesso a una rete Wi-Fi:
CostantementeON -
Il cloud è abilitato, ma non connesso:
1 secondoON/5 secondiOFF -
Connesso a Shelly Cloud:
CostantementeON -
OTA (aggiornamento via etere):
½ secON/ ½ secondoOFF -
Pulsante premuto e tenuto premuto per 5 secondi:
½ secondoON/ ½ secondoOFF -
Pulsante premuto e tenuto premuto per 10 secondi:
¼ di secondoON/ ¼ di secondoOFF
-
L’elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla quello precedente.
-
-
Specifiche
| Quantità | Valore |
|---|---|
| Fisico | |
| Dimensioni (AxLxP): | 29x34x16 / 1.34x1.11x0.63 pollici |
| Peso: | 13 g / 0,46 oz |
| Coppia massima dei morsetti a vite: | 0,4 Nm / 3,5 lbin |
| Sezione del conduttore: | Da 0,5 a 4 mm² / da 20 a 11 AWG (rigidi, flessibili e con capicorda a tubetto) |
| Lunghezza di spelatura del conduttore: | Da 6 a 7 mm / da 0,24 a 0,28 pollici |
| Montaggio: | Scatola da parete |
| Materiale del guscio: | Plastica |
| Colore del guscio: | Grigio chiaro, C: 0%; M: 0%; Y: 0%; K: 20% |
| Colore del terminale: | Nero |
| Ambientale | |
| Temperatura ambiente di funzionamento: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità: | Dal 30% al 70% di umidità relativa |
| Altitudine massima: | 2000 m / 6562 ft |
| Elettrico | |
| Alimentazione: | 110 - 240 VAC |
| Consumo energetico: | < 1,2 W |
| Protezione esterna: | Caratteristica di intervento B o C, |
| Specifiche dei circuiti di uscita | |
| Misurazione della potenza: | Sì |
| Tensione di misurazione max.: | 240 V CA |
| Corrente di misurazione max.: | 16 A |
| Potenza di misurazione max.: | 3840 W |
| Radio | |
| Wi-Fi | |
| Protocollo: | 802.11 b/g/n |
| Banda RF: | 2401 - 2495 MHz |
| Potenza RF max.: | < 20 dBm |
| Portata: | Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all’aperto |
| Bluetooth | |
| Protocollo: | 4.2 |
| Banda RF: | 2400 - 2483.5 MHz |
| Potenza RF massima: | < 4 dBm |
| Portata: | Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all’aperto |
| Unità microcontrollore | |
| CPU: | ESP-Shelly-C38F |
| Flash: | 8 MB |
| Funzionalità del firmware | |
| Programmazioni: | 20 |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Scripting: | Sì |
| MQTT: | Sì |
| UDP: | Sì |
| Programmazioni avanzate: | Sì |
| KVS (Key-Value Store): | Sì |
Schemi elettrici di base
Legenda
| Morsetti | Cavi | ||
|---|---|---|---|
| O | Terminali di uscita del circuito di carico (collegati internamente) | L | Filo di fase (110-240 V) |
| L | Morsetto di fase (110-240 V) | N | Filo neutro |
| N | Terminale neutro | | |
