Identificazione del dispositivo
-

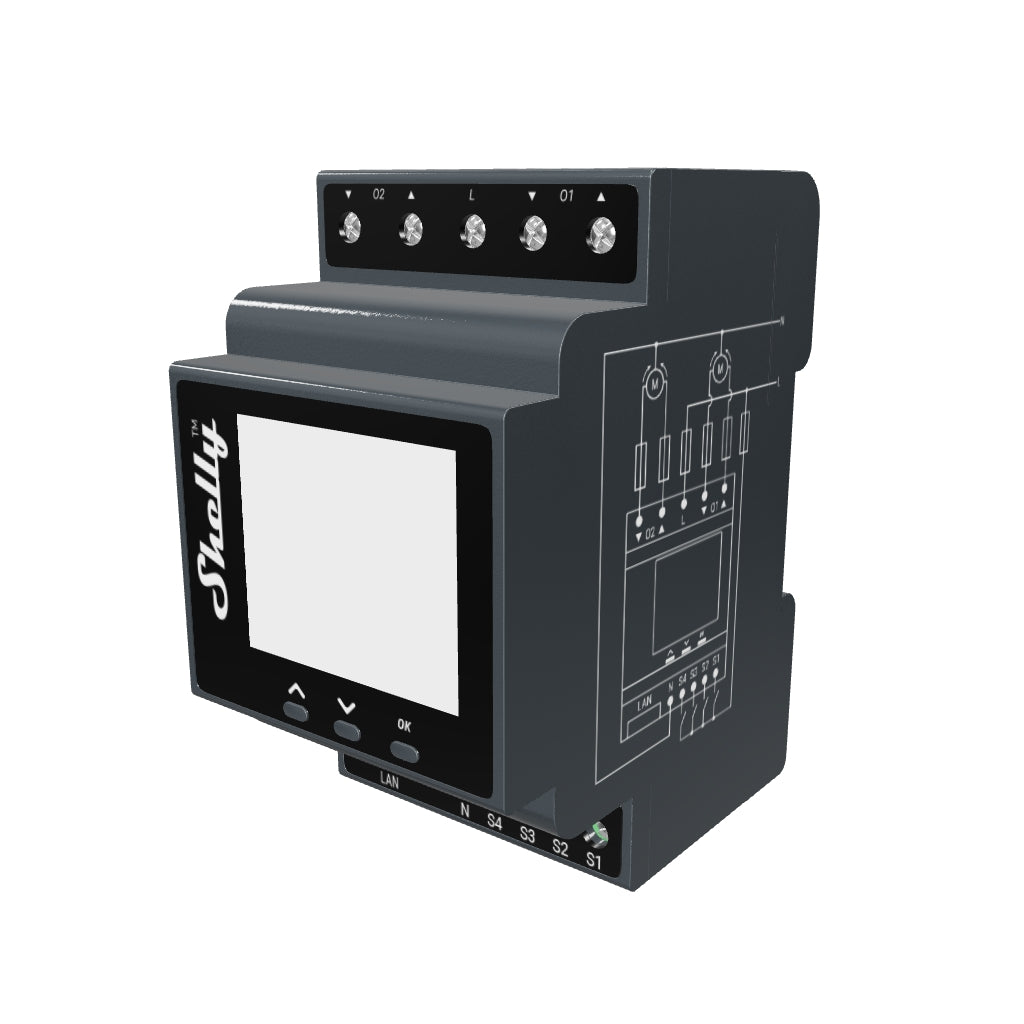

Nome del dispositivo: Shelly Pro Dual Cover/Shutter PM
-
Modello del dispositivo: SPSH-002PE16EU
-
SSID del dispositivo: ShellyPro2Cover-XXXXXX
Breve descrizione
Shelly Pro Dual Cover/Shutter PM (il Dispositivo) è un controller smart per due coperture, installabile su guida DIN e dotato di funzionalità di misurazione della potenza. Grazie a tutta la flessibilità del firmware gen2 e alla connettività LAN, offre agli integratori professionali molte più opzioni per le soluzioni destinate ai clienti finali. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi cloud di domotica.
Shelly Pro Dual Cover PM può essere utilizzato, controllato e monitorato da remoto da qualsiasi luogo in cui l’Utente disponga di una connessione Internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Shelly Pro Dual Cover PM dispone di un'interfaccia Web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per modificarne le impostazioni.
Principali applicazioni
-
Residenziale
-
MDU (unità abitative multiple - appartamenti, condomini, hotel, ecc.)
-
Uso commerciale leggero (piccoli edifici per uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
-
Governativo/municipale
-
Università/college
Schemi elettrici interni semplificati
Interfacce elettriche del dispositivo
Ingressi
-
4 ingressi per interruttori/pulsanti su morsetti a vite: S1, S2, S3, S4
-
2 ingressi per l’alimentazione su morsetti a vite: 1 N e 1 L
Uscite
-
4 uscite relè: ▲ e ▼ di O1, ▲ e ▼ di O2
Porta Ethernet
-
1 connettore RJ45
⚠ATTENZIONE! Collega o scollega il cavo LAN solo quando il dispositivo è spento! Il connettore del cavo LAN non deve essere metallico nelle parti toccate dall’utente per collegare o scollegare il cavo.
Connettività
-
Ethernet
-
Wi-Fi
-
Bluetooth
Funzionalità di sicurezza
-
Protezione dal surriscaldamento
-
Protezione da sovratensione
-
Protezione da sovracorrente
-
Protezione da sovraccarico
Tipi di carico supportati
-
Motori AC bidirezionali con snubber RC
Interfaccia utente
Ingressi
Tre pulsanti a pressione sulla placca frontale:
-
Pulsante sinistro:
-
Premi per scorrere verso l’alto nel menu attualmente visualizzato
-
-
Pulsante centrale:
-
Premi per scorrere verso il basso nel menu attualmente visualizzato
-
-
Pulsante destro:
-
Premi per attivare il display del dispositivo
-
Tieni premuto per accedere alla schermata del menu
-
Premi per selezionare una voce del menu
-
Tieni premuto mentre ti trovi in un sottomenu per tornare indietro
-
Uscite
LCD a colori.
La barra superiore del display LCD mostra brevi informazioni sullo stato:
-
Tempo
-
Stato della connessione Bluetooth
-
Disabilitato - nessuna icona
-
Abilitato - icona blu
-
-
Stato LAN:
-
Disabilitato - nessuna icona
-
Abilitato, ma non connesso - icona rossa
-
Connesso - icona verde
-
-
Stato STA Wi-Fi:
-
Disabilitato - nessuna icona
-
Abilitato, ma non connesso - icona rossa
-
Connesso - icona verde
-
-
Stato AP Wi-Fi:
-
Disabilitato - nessuna icona
-
Abilitato, ma non connesso - icona rossa
-
Connesso - icona verde
-
-
Stato del Cloud:
-
Disabilitato - nessuna icona
-
Abilitato, ma non connesso - icona rossa
-
Connesso - icona verde
-
Il resto del display LCD viene utilizzato per visualizzare le schermate del menu del dispositivo:
-
La schermata principale (predefinita) mostra per ogni tapparella:
-
Nome della copertina (può essere modificato nelle impostazioni del dispositivo).
-
Slider che visualizza la posizione della copertura.
-
Area delle notifiche, che mostra la posizione delle tapparelle in percentuale o un’icona che indica un evento (calibrazione, ostruzione, sovratensione, sovracorrente o sovrapotenza).
Gli eventi sono riportati anche accanto al nome della tapparella.
-
-
Rete:
-
Abilita/disabilita il punto di accesso Wi-Fi
-
Abilita/disabilita Wi-Fi STA
-
Abilita/disabilita Ethernet
-
Abilita/disabilita Bluetooth
-
-
Stato:
Visualizza tutte le informazioni sullo stato -
Manutenzione
-
Ripristino del Wi-Fi
-
Ripristino delle impostazioni di fabbrica
-
Riavvia
-
Specifiche
| Tipo | Valore |
|---|---|
| Fisico | |
| Dimensioni (AxLxP): | 96x53x59 ±0.02 mm / 3.78x2.01x2.32 ±0.02 in |
| Peso: | 150 g / 5,30 oz |
| Montaggio: | Guida DIN |
| Coppia massima dei morsetti a vite: | 0,4 Nm / 3,5 lbin (connettori verdi) |
| Sezione del conduttore: | Da 0,5 a 2,5 mm² / da 20 a 14 AWG (connettori verdi) |
| Lunghezza di spelatura del conduttore: | Da 6 a 7 mm / da 0,24 a 0,28 pollici (connettori verdi) |
| Materiale del guscio: | Plastica |
| Colore: | Grigio scuro |
| Ambientale | |
| Temperatura ambiente: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità | Dal 30% al 70% di umidità relativa |
| Altitudine massima | 2000 m / 6562 ft |
| Elettrico | |
| Tensione di alimentazione CA: | 110 - 240 V |
| Tensione di alimentazione CC: | N/D |
| Consumo energetico: | < 3 W |
| Neutro non necessario: | No |
| Specifiche dei circuiti di uscita | |
| Tensione di commutazione massima CA: | 240 V |
| Tensione massima di commutazione CC: | N/D |
| Corrente massima di commutazione CA: | 16 A per uscita |
| Corrente massima di commutazione CC: | N/D |
| Sensori, misuratori | |
| Voltmetro (CA) | Sì |
| Amperometro (CA) | Sì |
| Sensore di temperatura interno: | Sì |
| Radio | |
| Banda RF: | 2400 - 2495 MHz |
| Potenza RF massima: | <20 dBm |
| Protocollo Wi-Fi: | 802.11 b/g/n |
| Portata Wi-Fi: | Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all’aperto |
| Protocollo Bluetooth: | 4.2 |
| Portata Bluetooth: | Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all’aperto |
| MCU | |
| CPU: | ESP32-D0WDQ6 |
| Flash: | 8 MB |
| Funzionalità del firmware | |
| Programmazioni: | 20 |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Scripting: | Sì |
| MQTT: | Sì |
| CoAP: | No |
Schema elettrico di base
Legenda
| Morsetti | | Cavi | |
|---|---|---|---|
| O1, O2 | Coppie di terminali di uscita Cover 1 e Cover 2 | L | Filo di fase (110-240 V) |
| ▲, ▼ | Terminali di uscita per il comando delle tapparelle | N | Filo neutro |
| S1, S2 | Terminali di ingresso per interruttore/pulsante per il controllo di Cover 1 | | |
| S3, S4 | Terminali di ingresso per interruttore/pulsante per il controllo di Cover 2 | | |
| L | Morsetto di fase (110-240 V) | | |
| N | Terminale neutro |
|
|
| LAN | Connettore RJ45 per rete locale |
|
|
