Identificazione del dispositivo
-
Nome del dispositivo: Shelly Wall Display X2
-
Modello del dispositivo: SAWD-2A1XX10EU1
-
ID Bluetooth del dispositivo: 0x3002
Breve descrizione
Shelly Wall Display X2 (il Dispositivo) è un pannello di controllo per la casa intelligente con display a colori da 6,9” e funzionalità di commutazione del circuito di carico.
Caratteristiche principali
-
Display a colori touch da 6,9"
-
Navigazione intuitiva e schermata iniziale personalizzabile
-

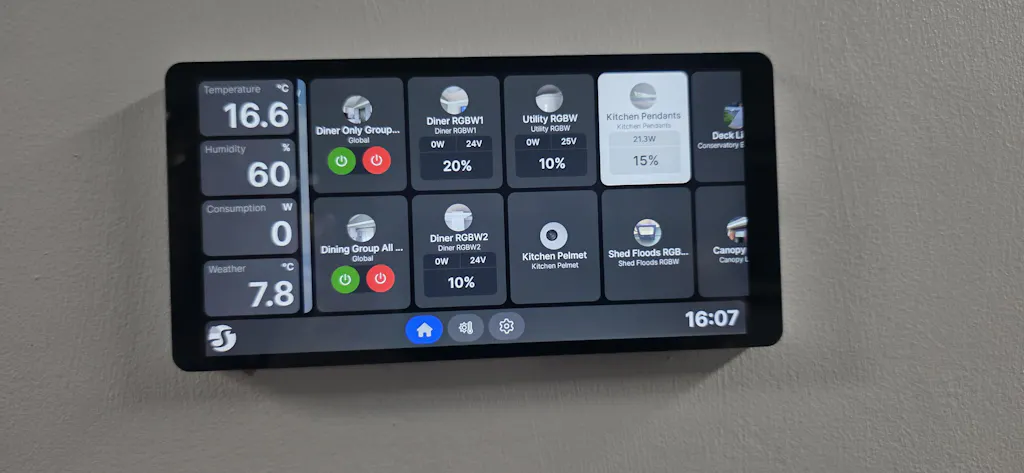

Scelta tra visualizzazione panoramica e verticale sul display
-
Relè integrato per il controllo degli elettrodomestici
-
Altoparlante integrato da 0,8 W
-
Sensori integrati di temperatura, umidità e luminosità
-
Monitoraggio dei consumi energetici di tutti i dispositivi di una stanza nel tuo account Shelly Smart Control
Casi d'uso
-

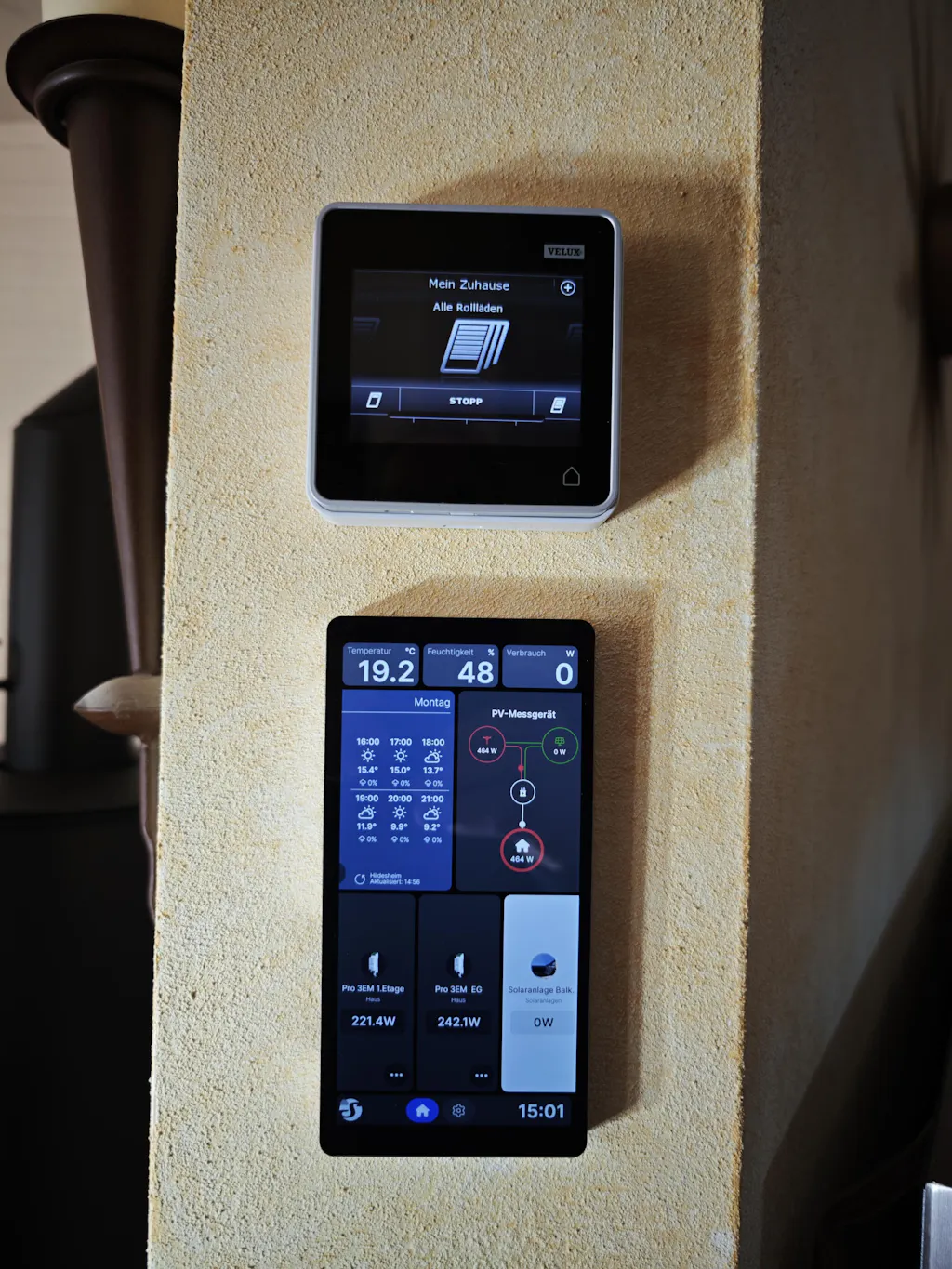

Installazione salvaspazio: Installa Shelly Wall Display X2 nelle scatole elettriche da parete standard per interruttori della luce.
-
Controllo degli apparecchi: Usalo per controllare e automatizzare da remoto il funzionamento di vari apparecchi elettrici, come luci, ventilatori o altri dispositivi. Regola il funzionamento di deumidificatori, umidificatori e ventilatori in base alle condizioni attuali di temperatura e umidità. Controlla altri dispositivi in base al sensore di misurazione LUX integrato.
-
Monitoraggio dei consumi: monitora il consumo energetico degli elettrodomestici nella stanza dal tuo account Shelly Smart Control. È utile per comprendere i modelli di consumo energetico e promuovere l’efficienza energetica.
-
Automazione domestica: integra Shelly Wall Display X2 nel tuo sistema di automazione domestica per creare scene e programmi personalizzati per i tuoi dispositivi.
-
Integrazione audio: Collega un altoparlante Bluetooth o Sonos a Shelly Wall Display X2 per un controllo audio avanzato. Riproduci musica, notifiche, allarmi e altri segnali audio per una migliore copertura sonora.
-
Efficienza energetica: sfrutta la funzione di misurazione dei consumi per identificare gli elettrodomestici ad alto consumo e prendere decisioni consapevoli per migliorare l’efficienza energetica complessiva della tua casa.
-
Monitoraggio da remoto: Tieni sotto controllo i tuoi dispositivi anche quando sei lontano da casa. La funzione di accesso remoto ti consente di monitorare e controllare gli apparecchi connessi da qualsiasi luogo con una connessione Internet.
-
Controllo del clima: regola il sistema di riscaldamento, ventilazione e climatizzazione in base ai livelli attuali di temperatura e umidità per mantenere un ambiente interno confortevole.
-
Previeni muffa e funghi: Monitora i livelli di umidità per prevenire la formazione di muffa e funghi in ambienti come cantine e bagni. Shelly Wall Display X2 può attivare dispositivi di ventilazione o deumidificazione quando necessario.
-
Avvisi e notifiche: Ricevi avvisi o notifiche quando la temperatura o l’umidità raggiungono soglie predefinite e previeni problemi come tubi congelati durante la stagione fredda o un’eccessiva umidità.
-
Ottimizzazione delle condizioni della serra: ottimizza le condizioni delle piante nella serra regolando i sistemi di irrigazione e la ventilazione in base ai livelli di umidità e temperatura.
-
Miglioramento della sicurezza: aumenta la protezione della tua casa rilevando variazioni di temperatura insolite che potrebbero indicare un incendio o un’alluvione.
Schemi elettrici interni semplificati
Interfacce elettriche del dispositivo
Ingressi
-
1 ingresso per interruttore/pulsante su morsetto a vite
-
2 ingressi di alimentazione su morsetti a vite: N e L
Uscite
-
1 uscita relè
Connettività
-
Wi-Fi
-
Bluetooth
Funzione di sicurezza
-
Protezione dal surriscaldamento
Tipi di carico supportati
-
Resistivo (lampadine a incandescenza, apparecchi di riscaldamento)
-
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento per motori)
-
Induttivo con snubber RC (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)
Interfaccia utente
Display a colori capacitivo da 6,9” sensibile al tocco, a 5 punti, con layout completamente personalizzabile.
Specifiche
| Quantità | Valore |
|---|---|
| Fisico | |
| Dimensioni (AxLxP): |
|
| Peso: | 256 g / 9,03 oz |
| Schermo tattile: | Schermata della capacità a 5 punti |
| Coppia massima dei morsetti a vite: | 0,4 Nm / 3,5 lbin |
| Sezione del conduttore: | Da 0,5 a 4 mm² / da 20 a 11 AWG (rigidi, flessibili e capicorda a bussola) |
| Lunghezza di spelatura del conduttore: | Da 6 a 7 mm / da 0,24 a 0,28 pollici |
| Montaggio: | Scatola da parete |
| Materiale del guscio: | Plastica, alluminio, vetro |
| Colore del guscio: | Nero |
| Altoparlante: | 0,8 W*1 |
| Ambientale | |
| Temperatura ambiente di esercizio: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità: | Dal 30% al 70% di umidità relativa |
| Altitudine massima: | 2000 m / 6562 ft |
| Elettrico | |
| Alimentazione: | 230 V CA, 50/60 Hz |
| Consumo energetico: | < 1 W |
| Alimentatore USB TYPE-C: | 5V⎓, 1A |
| Specifiche dei circuiti di uscita | |
| Tensione di commutazione max.: | 230 V CA |
| Corrente di commutazione max.: | 5 A |
| Sensori, misuratori | |
| Sensore di temperatura interno: | No |
| Sensore di temperatura ambiente: | Sì |
| Sensore di umidità: | Sì |
| Sensore di luce: | Sì |
| Microfono: | Sì |
| Sensore G: | Sì |
| Sensore di prossimità: | Sì |
| Radio | |
| Wi-Fi | |
| Protocollo: | 802.11 b/g/n |
| Banda RF: | 2412 - 2472 MHz |
| Potenza RF massima: | < 20 dBm |
| Portata: | Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all’aperto |
| Bluetooth | |
| Protocollo: | 5.0 |
| Banda RF: | 2402 - 2480 MHz |
| Potenza RF massima: | < 4 dBm |
| Portata: | Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all’aperto |
| Unità microcontrollore | |
| CPU: | SC7731E, Quad Core A7 1,3 GHz |
| RAM: | 1 GB |
| Flash: | 4 GB |
| Sistema: | Android 8.1 |
| Funzionalità del firmware | |
| Programmazioni: | 20 |
| Webhook (azioni URL): | 20 con 2 URL per hook… |
| Scripting: | No |
| MQTT: | Sì |
Schemi elettrici di base
Legenda
| Morsetti | Cavi | ||
|---|---|---|---|
| SW | Terminale di ingresso dell’interruttore | N | Filo neutro |
| O | Terminale di uscita | L | Filo sotto tensione (230 VAC, 50/60 Hz) |
| N | Terminale neutro | | |
| L | Morsetto di fase (230 V CA, 50/60 Hz) | | |
Shelly Smart Control
Interfaccia utente web di Shelly
Risoluzione dei problemi
-
Assicurati che il dispositivo sia alimentato correttamente:
-
Controlla i cavi di alimentazione, le prese e gli eventuali indicatori di alimentazione sul dispositivo.
-
-
Ispeziona i collegamenti:
-
Verifica che tutti i collegamenti, inclusi cavi e cablaggi, siano saldi e inseriti correttamente. I collegamenti allentati possono causare problemi di funzionamento.
-
-
Esamina le impostazioni del dispositivo:
-
Se applicabile, controlla e verifica le impostazioni del dispositivo. Assicurati che le configurazioni siano corrette e corrispondano all’uso previsto.
-
-
Aggiorna firmware/software:
-
Verifica se sono disponibili aggiornamenti del firmware o del software per il dispositivo. Mantenere il dispositivo aggiornato può risolvere problemi noti e migliorarne le prestazioni.
-
-
Riavviare o riavviare:
-
A volte, un semplice riavvio può risolvere problemi temporanei. Spegni il dispositivo, attendi qualche secondo, quindi riaccendilo.
-
-
Controlla la connessione di rete:
-
Se il dispositivo è connesso a una rete, assicurati che le impostazioni di rete siano corrette. Testa la connessione di rete e, se necessario, valuta la possibilità di riavviare router o switch.
-
-
Ispeziona i componenti fisici:
-
Ispeziona fisicamente il dispositivo per verificare la presenza di eventuali segni di danni, surriscaldamento o comportamenti insoliti.
-
-
Verifica la compatibilità:
-
Assicurati che il dispositivo sia compatibile con gli altri componenti del tuo sistema, inclusi hardware e software. I problemi di incompatibilità possono causare malfunzionamenti.
-
-
Monitora i fattori ambientali:
-
Considera fattori ambientali come temperatura e umidità.
-
-
Controlla la qualità dell'alimentazione:
-
Una qualità dell’alimentazione insufficiente, inclusi picchi o fluttuazioni di tensione, può influire sulle prestazioni del dispositivo. Se necessario, valuta l’utilizzo di una protezione contro le sovratensioni o di uno stabilizzatore di tensione.
-
*Questi sono passaggi generali per la risoluzione dei problemi e i passaggi specifici possono variare in base al tipo di dispositivo o al problema che stai riscontrando. Se il problema persiste e non riesci a risolverlo, valuta la possibilità di contattare il nostro supporto tecnico clienti.
