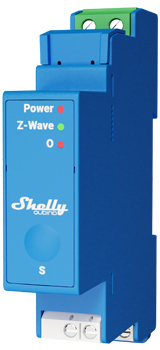

Identificazione del dispositivo
Dispositivo: Wave Pro 1
Numero di parte/ Codice ordine UE: QPSW-0A1X16EU
ID tipo prodotto Z-Wave: 0x0002
ID prodotto Z-Wave: 0x008A
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460
Terminologia
Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.
Gateway - Un gateway Z-Wave®, chiamato anche controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.
Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.
Descrizione breve
Il dispositivo è un interruttore smart montabile su guida DIN con contatti potenzialmente liberi. Controlla la funzione on/off per un dispositivo elettrico con un carico fino a 16 A. È compatibile con interruttori (default) e pulsanti.
Interruttore collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore (default), ogni cambio di stato dell'interruttore cambierà lo stato dell'uscita O (O1) allo stato opposto - acceso, spento, acceso, ecc.
Cambiare posizione dell'interruttore una volta: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave).
Interruttore-memory collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come interruttore-memory, allora:
Commutazione a contatto chiuso interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato On e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Commutazione a contatto aperto interruttore-memory: Cambia lo stato dell'uscita O (O1) allo stato Off e invia il comando ai dispositivi associati nei gruppi di associazione 2 e 3 (vedi capitolo Associazione Z-Wave)
Pulsante collegato al terminale di ingresso SW (SW1)
Se SW (SW1) è configurato come pulsante nelle impostazioni del dispositivo, ogni pressione del pulsante cambia lo stato dell'uscita O (O1) all'opposto - ON, OFF, ON, ecc.
Pressione breve: Cambia lo stato dell'uscita O (O1) allo stato opposto e invia il comando ai dispositivi associati nei gruppi 2 e 3 (vedi capitolo Associazione Z-Wave)
Tenere premuto: Invia comando ai dispositivi associati nel gruppo 3 (vedi capitolo Associazione Z-Wave)
Rilascio: Invia comando ai dispositivi associati nel gruppo 3 (vedi capitolo Associazione Z-Wave)
Interruttore/pulsante collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore (default), ogni cambio di stato dell'interruttore invierà un comando di associazione ai dispositivi del gruppo 4 (on/off) o gruppo 5 SSLC (solo dispositivo root a canale singolo) in base alla posizione attuale dell'interruttore. (Vedi capitolo Associazione Z-Wave).
Interruttore-memory collegato al terminale di ingresso SW2
Se SW2 è configurato come interruttore-memory, ogni cambio di stato invierà un comando di associazione al gruppo dispositivi 4 (on/off) o gruppo 5 (SSLC) (solo dispositivo root a canale singolo) secondo l'ultimo stato dell'interruttore memorizzato durante l'ultima perdita di alimentazione del modulo. (Vedi capitolo Associazione Z-Wave).
Pulsante collegato al terminale di ingresso SW2
Pressione breve: Alterna tra comandi on/off, inviando un comando ai gruppi dispositivi 4 (on/off) o 5 (SSLC) (applicabile solo a dispositivi root a canale singolo).
Tenere premuto: Invia un comando di associazione per iniziare la regolazione del livello per i dispositivi nel gruppo 5 (SSLC) (solo dispositivi root a canale singolo). Vedi capitolo Associazione Z-Wave per dettagli.
Rilascio: Invia un comando di associazione per fermare la regolazione del livello per i dispositivi nel gruppo 5 (SSLC) (solo dispositivi root a canale singolo). Vedi capitolo Associazione Z-Wave per dettagli.
Accensione/Spegnimento carico collegato a O (O1)
Carico collegato a O (O1) può essere acceso/spento tramite:
comando Z-Wave
Lo spegnimento/accensione automatico può essere abilitato con le impostazioni corrette dei Parametri n. 19 e 20.
premendo l'interruttore/pulsante SW (SW1): Cambia lo stato del carico collegato allo stato opposto
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Agricoltura
Integrazioni
I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le case intelligenti – Z-Wave.
Ciò significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.
Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave.
Schema elettrico semplificato interno
Interfacce elettriche del dispositivo
Ingressi
2 ingressi interruttore/pulsante su morsetto a vite
1 ingresso relè a contatto potenzialmente libero su morsetto a vite
2 ingressi alimentazione su morsetti a vite: N, L
Uscite
1 uscita relè a contatto potenzialmente libero su morsetto a vite
Connettività
Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata
Caratteristiche di sicurezza
Protezione da surriscaldamento
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)
i led reagiscono come specificato sopra (vedi modalità lampeggio per Surriscaldamento rilevato)
Qualsiasi delle seguenti attività resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione di qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva sopra nel capitolo Notifica per Surriscaldamento rilevato.
Tipi di carico supportati
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motore)
Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Pulsante S e modalità operative
Modalità normale
Modalità “Impostazione in corso”
-
Modalità impostazione (con pulsante S)
La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il dispositivo torna automaticamente in modalità normale.
-
Entrare in modalità impostazione:
Premere e tenere premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso
Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito
Lo stato LED del menu ha un timeout di 10s prima di tornare in modalità normale
Funzioni del pulsante S
Aggiunta manuale del dispositivo a una rete Z-Wave
Rimozione manuale del dispositivo da una rete Z-Wave
Reset di fabbrica del dispositivo
Segnalazione LED
Modalità normale
Rimosso/Escluso
Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Aggiunto/Incluso
Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Impostazioni in corso
Reset di fabbrica e riavvio
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.
Aggiunta / Rimozione
Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.
Aggiornamento firmware OTA
Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.
Controllo frequenza alimentazione 230 V AC o tensione 24 V DC
Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.
Modalità impostazione con pulsante S
Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.
Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo Aggiunta/Rimozione selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.
Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.
Reset di fabbrica - mentre si preme il pulsante S - processo di reset selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.
Modalità allarme
Surriscaldamento rilevato
Il LED lampeggerà rosso in Modalità 4 - 0,2s acceso 0,2s spento 0,2s acceso 0,2s spento 2s spento e ripetendo questa sequenza
Modalità lampeggio LED
Specifiche
Alimentazione |
110 - 240 V AC, 50/60 Hz |
Consumo energetico |
< 0,3 W |
Tensione massima commutazione AC |
240 V |
Corrente massima commutazione AC |
16 A |
Tensione massima commutazione DC |
N/D |
Corrente massima commutazione DC |
N/D |
Protezione da surriscaldamento |
Sì |
Misura potenza (W) |
No |
Distanza |
Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali) |
Z-Wave® ripetitore: |
Sì |
CPU |
Z-Wave® S800 |
Banda di frequenza Z-Wave868,4 MHzPotenza massima trasmessa nella banda di frequenza |
< 25 mW |
Dimensioni (A x L x P) |
94x19x69 ±0.5 mm / 3.70x0.75x2.71 ±0.02 in |
Peso |
60 g / 2.12 oz. |
Montaggio |
Guida DIN |
Coppia massima morsetti a vite |
0.4 Nm / 3.54 lbin |
Sezione conduttore |
0.5 a 2.5 mm² / 20 a 14 AWG (connettore verde) |
0.5 a 1.5 mm² / 20 a 16 AWG (connettori bianchi) |
Lunghezza spelatura conduttore |
5 a 6 mm / 0.20 a 0.24 in (connettori bianchi) |
Materiale involucro |
Colore |
Blu |
Temperatura ambiente |
-20°C a 40°C / -5°F a 105°F |
Umidità |
30% a 70% UR |
Altitudine massima |
2000 m / 6562 ft. |

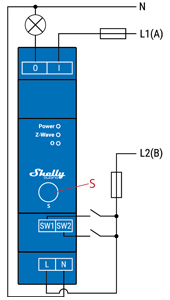

Schema elettrico base |
Legenda |
Morsetti
 |
Fili
N |
Morsetto neutro |
||
|---|---|---|---|
N |
Filo neutro |
L |
Morsetto fase (110–240 V AC) |
L1(A) |
Filo fase circuito carico (110-240 V AC) |
SW |
Terminale ingresso interruttore/pulsante (controllo O) |
L2(B) |
Filo fase alimentazione dispositivo (110-240 V AC) |
SW2 |
Terminale ingresso interruttore/pulsante |
I |
Terminale ingresso circuito carico |
||
O |
Terminale uscita circuito carico |
||
Informazioni su Z-Wave® |
Aggiunta del dispositivo a una rete Z-Wave® (inclusione) |
|
|
Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo
Nota!
Nota!In caso di aggiunta con Sicurezza 2 (S2), apparirà una finestra di dialogo che richiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso. Aggiunta SmartStart (inclusione)
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.
Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.
Collega il dispositivo a una fonte di alimentazione.
Verifica che il LED blu lampeggi in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Aggiunta (inclusione) con il pulsante S
Collega il dispositivo a una fonte di alimentazione.
Verifica che il LED blu lampeggi in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la modalità di apprendimento.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.
Aggiunta (inclusione) con un interruttore/pulsante Collega il dispositivo a una fonte di alimentazione.
Verifica che il LED blu lampeggi in Modalità 1. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di aggiunta.
Il LED verde lampeggerà in Modalità 1 se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
*Modalità di apprendimento -
uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.
Rimozione del dispositivo da una rete Z-Wave® (esclusione)Nota!
Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.
Nota! Tutte le uscite del dispositivo (O, O1, O2, ecc. - a seconda del tipo di dispositivo) accenderanno e spegneranno il carico per 1s on/1s off /1s on/1s off se il dispositivo è stato aggiunto o rimosso con successo da una rete Z-Wave®.
Rimozione (esclusione) con il pulsante SCollega il dispositivo a una fonte di alimentazione.
Verifica che il LED verde lampeggi in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED blu inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare in modalità normale.
Rimozione (esclusione) con un interruttore/pulsante Collega il dispositivo a una fonte di alimentazione.
Verifica che il LED verde lampeggi in Modalità 1. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in MODALITÀ DI APPRENDIMENTO). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.
Il LED blu lampeggerà in Modalità 2 durante il processo di rimozione.
Il LED blu lampeggerà in Modalità 1 se il dispositivo è stato rimosso con successo da una rete Z-Wave®.
Reset di fabbrica
Reset di fabbrica generale
Dopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura solo quando il gateway è assente o non funzionante.
Reset di fabbrica con il pulsante S
Nota!
Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.
Per entrare in modalità impostazione, premi e tieni premuto rapidamente il pulsante S sul dispositivo finché il LED diventa blu fisso.Premi il pulsante S più volte finché il LED diventa rosso fisso.
Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso inizia a lampeggiare in Modalità 3. Rilasciare il pulsante S avvierà il reset di fabbrica.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica con un interruttore/pulsante
Nota!
Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo il collegamento del dispositivo all'alimentazione.
Collega il dispositivo a una fonte di alimentazione. Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte.
Durante il reset di fabbrica, il LED diventerà verde fisso per circa 1s, poi i LED blu e rosso inizieranno a lampeggiare in Modalità 3 per circa 2s.
Il LED blu lampeggerà in Modalità 1 se il reset di fabbrica è riuscito.
Reset di fabbrica da remoto con parametro tramite gateway
Il reset di fabbrica può essere eseguito da remoto impostando il Parametro n. 120
Sicurezza Z-Wave® e Chiave Specifica del Dispositivo (DSK)
Clicca per informazioni sulla Sicurezza e sul DSK
Il dispositivo supporta la più recente funzione Sicurezza 2 (S2). S2 è gestita dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Sicurezza 2, deve essere usato un gateway Z-Wave® abilitato a Sicurezza 2.
· DSK Out-Of-Band per inclusione
· Può essere usato dalla maggior parte delle implementazioni
Il dispositivo supporta anche l'inclusione Sicurezza 2 Autenticata, Non autenticata e Non sicura.
Nota
! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Sicurezza 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.
Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.Etichetta DSK e codice QR (esempio)
Un nodo che si unisce richiedendo di aderire alla Classe di Controllo Accessi S2 o alla Classe Autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.
Il DSK può essere usato per l'autenticazione out-of-band (OOB).
Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.
Parametri Z-Wave®
Clicca qui per vedere i Parametri Z-Wave
Parametro n. 1 - Tipo di interruttore SW (SW1)
ASSOCIATION_V2 [S0, S2]*
Surriscaldamento rilevato
Le associazioni sono usate per la comunicazione diretta tra il dispositivo e altri dispositivi nella tua rete Z-Wave senza bisogno del gateway Z-Wave.
Risoluzione problemi
Per la risoluzione dei problemi visita il nostro portale di supporto:
Supporto
CompatibilitàWave Pro 1
funzioni - rapporti
Gateway |
On/Off |
||
SW On/Off |
Note |
Home Assistant |
Fibaro HC 3 / motore Z-Wave 3 |
Homey |
|
|
|
Homee Cube Gen 7 |
|
|
|
Homee Cube Gen 5 |
|
|
|
❌ |
|
|
|
1* |
|
Smart Things |
con il driver Shelly Wave edge |
Vera Ezlo |
|
|
|
Note |
|
|
|
1* Lo stato dell'uscita cambia tuttavia lo stato corrispondente nell'interfaccia utente non si aggiorna. |
|
|
|
Legenda |
Simbolo |
||
Stato | ||||
Funzionante / Possibile |
❌ |
|||
|
Non funzionante / Non possibile |
|||
P |
Parzialmente |
|||
N/T |
Non testato |
|||
TBD |
Da fare |
|||
Funzione |
Significato / testato |
|||
On/Off |
se il dispositivo risponde al comando On/Off dell'interfaccia app |
|---|---|
SW On/Off |
se il dispositivo riporta cambiamenti On/Off tramite ingresso SW |
Dimming |
se il dispositivo risponde al comando di dimmerazione dell'interfaccia app |
SW Dimming |
se il dispositivo riporta cambiamenti di dimmerazione tramite ingresso SW |
Watt |
se i Watt sono riportati (non richiesti) |
kWh |
se i kWh sono riportati (non richiesti) |
Su/Giù |
se il dispositivo risponde al comando Su/Giù dell'interfaccia app |
SW Su/Giù |
se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW |
Lamelle |
se le lamelle rispondono al comando dell'interfaccia app |
SW Lamelle |
se le lamelle riportano i cambiamenti fatti tramite SW |
D controllo |
modalità staccata |
se il dispositivo riporta comandi scena pressione singola, doppia, … |
D Binariomodalità staccata |
se il dispositivo riporta On/Off binario tramite ingresso SW |
Sensore #Se il sensore è visualizzato nel gateway, tipo di sensore nelle note. |
Guide gateway |
Potresti trovare guide utili sui gateway nella |
Shelly Knowledge base
ConformitàDichiarazione di conformità multilingue Wave Pro 1 UE 2025-07-22.pdf.
Dichiarazione di conformità UK PSTI Wave Pro 1.pdf
Dichiarazione di conformità multilingue Wave Pro 1 UE 40 2024-02-28.pdf
Wave_Pro1_multilang_2023_print_V1.pdf
Wave Pro 1 Manuale d'uso e di sicurezza.pdf.pdf Wave_Pro1_multilang_2023_print_V1.pdf
