Identyfikacja urządzenia
Nazwa urządzenia: Shelly Outdoor Plug S Gen3
Model urządzenia: S3PL-20112EU
SSID urządzenia: ShellyOutdoorSG3-XXXXXXXXXXXX
ID BLE: 0x1853
Krótki opis
Shelly Outdoor Plug S Gen3 to jedno z pierwszych urządzeń Shelly przeznaczonych do użytku na zewnątrz, z obsługą Matter.
Shelly Outdoor Plug S Gen3 (Urządzenie) to inteligentna wtyczka/gniazdo z pomiarem mocy i ochroną przed przegrzaniem, która umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej. Może działać samodzielnie w lokalnej sieci Wi-Fi albo być obsługiwana także za pośrednictwem chmurowych usług automatyki domowej.
Shelly Outdoor Plug S Gen3 można obsługiwać, konfigurować i monitorować zdalnie z dowolnego miejsca, w którym Użytkownik ma dostęp do internetu, o ile urządzenie jest podłączone do routera Wi-Fi i internetu.
Urządzenie ma wbudowany interfejs webowy, którego można używać do monitorowania i sterowania urządzeniem, a także do dostosowywania jego ustawień.
Główne funkcje
Ochrona IP44
Obsługa Matter
Inteligentna wtyczka Wi-Fi nowej generacji z wielokolorową sygnalizacją LED
Skrypty (obsługiwane tylko wtedy, gdy Matter jest wyłączony)
Rozszerzenie zasięgu Wi-Fi
Brama BLE
Pomiar mocy (w aplikacji Shelly Smart Control)
Harmonogramy
Szeroka kompatybilność z systemami automatyki domowej firm trzecich
Działania lokalne
Obsługa aplikacji Shelly Cloud/Shelly Smart Control (opcjonalnie)
Wirtualne komponenty
Zastosowania

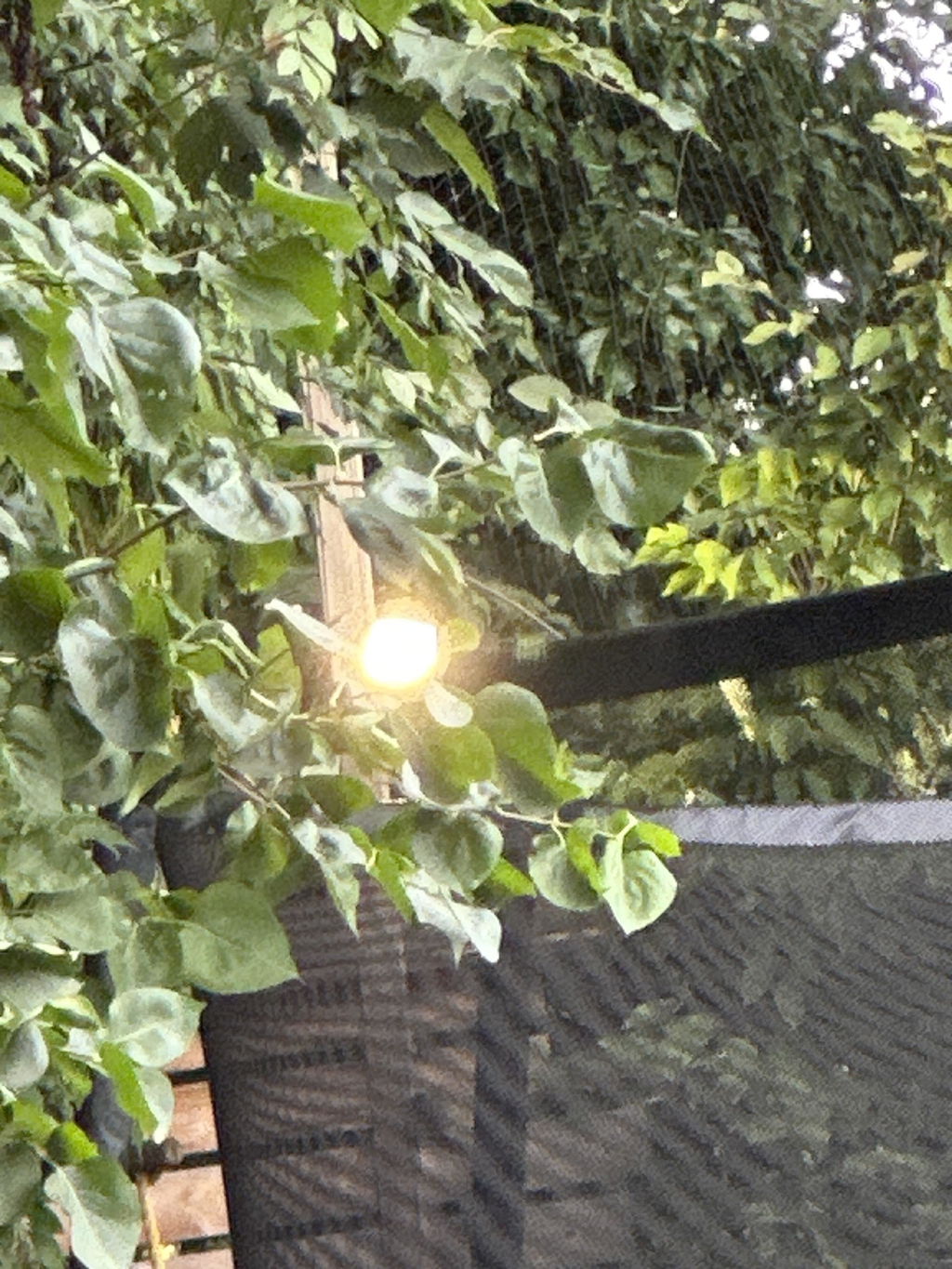

Automatyzacja ogrodu:
Automatyzuj ogrodowe listwy oświetleniowe, grille elektryczne, kuchenki elektryczne lub inne urządzenia w ogrodzie, aby zarządzać ich pracą i zużyciem oraz mieć pewność, że energia nie jest marnowana.Używaj bezproblemowo i integruj z innymi urządzeniami Matter
Używaj z urządzeniami Apple (przez Matter)
Użyj jako kolorowej lampki nocnej:
Tryb nocny z niestandardowymi ustawieniami
Po włączeniu tryb nocny zmniejsza jasność sygnalizacji LED w Shelly Outdoor Plug Gen3 w godzinach nocnych, dzięki czemu możesz spać spokojnie.Koniec z zapomnianymi włączonymi urządzeniami:
Monitoruj i steruj wszystkimi podłączonymi urządzeniami z łatwością, wykonując zaledwie kilka kliknięć na telefonie. Dzięki wbudowanemu timerowi odliczającemu i lokalnie zapisanym harmonogramom Shelly Outdoor Plug Gen3 może automatycznie wyłączyć każde zapomniane urządzenie po godzinie, oszczędzając energię.
Przykład: żelazko, małe piekarniki, elektryczne grzejnikiUnikaj marnowania energii dzięki automatyzacji urządzeń elektrycznych:
Automatyzuj urządzenia w biurze, które nie są używane w nocy lub w weekend, po prostu dodając Shelly Plug S Gen3. Teraz możesz ustawić inteligentne harmonogramy, które wyłączą zasilanie wszystkich nieużywanych urządzeń elektrycznych między 19:00 a 7:00 w dni robocze oraz między 19:00 w piątek a 7:00 w poniedziałek. W ten sposób zmniejszysz zużycie energii tych urządzeń o połowę, co przełoży się na znaczną optymalizację miesięcznych kosztów energii.
Przykład: za pomocą harmonogramów automatyzuj małe piekarniki, elektryczne grzejniki i promienniki IROczyszczacz powietrza reagujący na warunki powietrza:
Jeśli mieszkasz w dużym mieście, powietrze może być dość zanieczyszczone, szczególnie jesienią i zimą. Dzięki funkcjom skryptowym Shelly OutDoor Plug Gen3 możesz pobierać dane bezpośrednio z systemu kontroli zanieczyszczenia powietrza i ustawić swój stary oczyszczacz powietrza w domu tak, aby włączał się, gdy poziom zanieczyszczenia na zewnątrz wzrośnie.
Przykład: używając skryptów możesz zautomatyzować oczyszczacz powietrza i włączać/wyłączać go na podstawie danych od firm trzecich.Delikatnie przyciemnione światło nocne dla komfortu dzieci:
Teraz możesz ustawić kolor i poziom świecenia sygnalizacji LED w Shelly Outdoor Plug Gen3 i używać go jako subtelnego światła do pokoju dziecięcego w nocy.
Główne zastosowania
Mieszkaniowe
MDU (Multi Dwelling Units - apartamenty, kondominia, hotele itp.)…
Obiekty komercyjne lekkiego typu (małe biurowce, mały handel/restauracje/stacje paliw itp.)…
Instytucje rządowe/komunalne
Uniwersytet/uczelnia
Rolnictwo
Ogród/teren przydomowy
Integracje
Obsługiwane funkcje Amazon Alexa
Tak
Obsługiwane cechy Google Smart Home
Tak
Obsługiwane funkcje Samsung SmartThings
Tak
Uproszczone schematy wewnętrzne
Uproszczona architektura sprzętowa
Interfejsy elektryczne urządzenia
Wejście
1 wtyczka CEE 7/7
Wyjście
1 gniazdo CEE 7/3 (Type-F / Schuko)
Łączność
Wi-Fi
Bluetooth
Funkcje bezpieczeństwa
Ochrona przed przegrzaniem
Ochrona przed przepięciem
Ochrona nadprądowa
Ochrona przed przeciążeniem
Obsługiwane typy obciążeń
Rezystancyjne (żarówki, urządzenia grzewcze)
Pojemnościowe (banki kondensatorów, urządzenia elektroniczne, kondensatory rozruchowe silników)
Indukcyjne (sterowniki oświetlenia LED, transformatory, wentylatory, lodówki, klimatyzatory)
Interfejs użytkownika
Wejścia
-
Jeden przycisk
Naciśnij, aby włączyć/wyłączyć wyjście.
Naciśnij i przytrzymaj przez 3 sek, aby sprawdzić status (możliwe tylko, gdy wyjście jest wyłączone).
Naciśnij i przytrzymaj przez 5 sek, aby uruchomić ponownie (możliwe do 60 sek po podłączeniu urządzenia do zasilania).
Naciśnij i przytrzymaj przez 10 sek, aby przywrócić ustawienia fabryczne (możliwe do 60 sek po podłączeniu urządzenia do zasilania).
Wyjścia
-
Sygnalizacja LED
-
Przy pierwszym podłączeniu:
Migające niebieskie światło, wskazujące tryb AP.
-
Po ponownym podłączeniu/zasileniu po pomyślnym połączeniu z siecią Wi-Fi:
Wolno migające czerwone światło, wskazujące, że Urządzenie ponownie łączy się z siecią Wi-Fi.
Stałe czerwone światło, wskazujące, że Urządzenie nie może ponownie połączyć się z siecią Wi-Fi.
-
Gdy wyjście jest włączone:
-
Zużycie energii przedstawiane płynną zmianą koloru (domyślnie):
Zielone światło przy 0% ustawionego limitu mocy
Żółte światło przy 50% ustawionego limitu mocy
Czerwone światło przy 100% ustawionego limitu mocy
Użytkownik może wybrać jasność (domyślna jasność - 100%).
Niestandardowy kolor (domyślny kolor - zielony, domyślna jasność - 100%)
Wył.
-
-
Gdy wyjście jest wyłączone:
Wył. (domyślnie):
Niestandardowy kolor (domyślny kolor - czerwony, domyślna jasność - 100%)
-
Gdy trwa aktualizacja OTA:
Migające czerwone światło
-
Specyfikacja
Ilość |
Wartość |
|---|---|
Fizyczne | |
Wymiary (WxSxG): |
56x56x103 ±0.5 mm / 2.21x2.21x4.55 ±0.02 in |
Waga: |
85 ±1 g / 3 ±0.04 oz |
Kompatybilne gniazda: |
CEE 7/1, CEE 7/3 (Type F / Schuko) lub CEE 7/5 (Type E) |
Kompatybilne wtyczki: |
CEE 7/2, CEE 7/4 (Type F / Schuko), CEE 7/7, CEE 7/16 (Type C) lub CEE 7/17 |
Materiał obudowy: |
Tworzywo sztuczne z silikonową ochronną osłoną gniazda |
Kolor: |
Mocha |
Warunki środowiskowe | |
Temperatura otoczenia: |
-25°C to 51°C / -13°F to 125°F |
Wilgotność |
15% to 85% RH |
Maks. wysokość |
2000m / 6562 ft |
Temperatura drutu żarowego: |
750°C |
Stopień ochrony: |
IP44 |
Wymagane chłodzenie wymuszone: |
Nie |
Elektryczne | |
Zasilanie: |
230 V~ 50/60 Hz |
Pobór mocy: |
< 1 W |
Znamionowe napięcie wytrzymywane udarowo: |
2500 V |
Parametry obwodów wyjściowych | |
Maks. napięcie łączeniowe: |
230 V~ |
Maks. prąd łączeniowy: |
12 A |
Maks. moc wyjściowa: |
2500 W (tylko obciążenie rezystancyjne) |
Liczba cykli przełączania: |
10000 |
Kategoria przepięciowa: |
II |
Rodzaj pracy: |
S1 |
Typ przełącznika: |
Jednokierunkowy |
Konfiguracja przełącznika: |
SPNO (jednobiegunowy, normalnie otwarty) |
Rodzaj odłączenia obwodu: |
Micro |
Czujniki, mierniki | |
Wewnętrzny czujnik temperatury: |
Tak |
Woltomierz (AC): |
Tak |
Amperomierz (AC): |
Tak |
Liczniki mocy i energii: |
Tak |
Radio | |
Wi-Fi | |
Protokół: |
802.11 b/g/n |
Pasmo RF: |
2401-2473 MHz |
Maks. moc RF: |
<10 dBm |
Zasięg Wi-Fi: |
|
Bluetooth |
|
Protokół: |
4.2 |
Pasmo RF: |
2402 - 2480 MHz |
Maks. moc RF: |
|
Zasięg: |
Do 30 m / 98 ft na zewnątrz, do 10 m / 33 ft wewnątrz (w zależności od lokalnych warunków) |
Mikrokontroler | |
CPU: |
ESP-Shelly-C38F |
Pamięć flash: |
8 MB |
Możliwości oprogramowania | |
Webhooki (akcje URL): |
20 z 5 adresami URL na hook |
Skrypty: |
Tak |
MQTT: |
Tak |
CoAP: |
Nie |
