Identificazione del dispositivo
-
Nome del dispositivo: Shelly Plus Uni
-
Modello del dispositivo: SNSN-0043X
-
SSID del dispositivo: ShellyPlusUni-XXXXXX
Breve descrizione
Shelly Plus Uni (il Dispositivo) è un modulo universale smart compatto dotato di due relè a stato solido con contatti puliti, contatore di impulsi, un ingresso analogico e due ingressi digitali. Consente di controllare da remoto i dispositivi elettrici tramite smartphone, tablet, PC o sistema di automazione domestica. Può funzionare autonomamente su una rete Wi-Fi locale oppure essere controllato tramite servizi di automazione domestica basati sul cloud.
Shelly Plus Uni può essere utilizzato, controllato e monitorato da remoto da qualsiasi luogo in cui l'Utente disponga di una connessione Internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Shelly Plus Uni dispone di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per modificarne le impostazioni.
Principali applicazioni
-
Residenziale
-
MDU (unità abitative multiple - appartamenti, condomini, hotel, ecc.)
-
Uso commerciale leggero (piccoli edifici adibiti a uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
-
Governativo/municipale
-
Università/college
Integrazioni
-
Google
-
Samsung SmartThings
-
Alexa
Schemi elettrici interni semplificati
Interfacce elettriche del dispositivo
Alimentazione elettrica
-
Alimentatore AC/DC - VAC1 e VAC2
-
Alimentazione CC - +5 VCC e GND
Ingressi
-
1 ingresso analogico - ANALOG IN
-
1 ingresso dati 1-Wire - DATA
-
1 ingresso contatore di impulsi - COUNT IN
-
2 ingressi digitali - IN1 e IN2
Uscite
-
Uscita di alimentazione per 1 sensore - SENSOR VCC
-
2 uscite a relè a stato solido con contatti puliti: OUT1 e OUT2
Interfaccia aggiuntiva
-
Interfaccia seriale proprietaria Shelly
Connettività
-
Wi-Fi
-
Bluetooth (ai fini dell'inclusione)
Funzioni di sicurezza
-
Pellicola di rivestimento per PCB
Interfaccia utente
Ingressi
-
Un pulsante (Reset)
-
Tieni premuto per 5 secondi per abilitare il punto di accesso del dispositivo e la connessione Bluetooth.
-
Tieni premuto per 10 secondi per ripristinare le impostazioni di fabbrica del dispositivo.
-
Uscite
-
Indicazione LED (monocolore)
-
AP (Access Point) abilitato e Wi-Fi disabilitato:
1 secondoON/ 1 secondoOFF -
Wi-Fi abilitato, ma non connesso a una rete Wi-Fi:
1 secondoON/ 3 secondiOFF -
Connesso a una rete Wi-Fi:
CostantementeON -
Il Cloud è abilitato, ma non connesso:
1 secondoON/5 secondiOFF -
Connesso a Shelly Cloud:
CostantementeON -
OTA (aggiornamento via etere):
½ secON/ ½ secondoOFF -
Pulsante premuto e tenuto premuto per 5 secondi:
½ secondoON/ ½ secondoOFF -
Pulsante premuto e tenuto premuto per 10 secondi:
¼ di secondoON/ ¼ di secondoOFF
-
L’elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla quello precedente.
Specifiche
| Tipo | Valore |
|---|---|
| Fisico | |
| Dimensioni del PCB (LxPxA): | 40x21x7 mm / 1.57x0.83x0.28 in |
| Peso: | 8,5 g / 0,3 oz (con i cavi) |
| Ambientale | |
| Temperatura ambiente: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità | Dal 30% al 70% di umidità relativa |
| Elettrico | |
| Alimentazione: |
|
| Consumo energetico: | < 1 W |
| Valori nominali dei circuiti di ingresso | |
| Resistenza degli ingressi digitali: | 50 kΩ |
| Ingressi digitali che attivano la tensione: | 1,5 V (livello attivo basso) |
| Specifiche dei circuiti di uscita | |
| Tensione massima di commutazione: | 30 V |
| Corrente massima di commutazione: | 300 mA |
| Sensori, misuratori | |
| Voltmetro: | 0-15 VDC / 0-30 VDC (due intervalli) |
| Precisione del voltmetro: | |
| Tensione di attivazione dell’ingresso del contatore di impulsi: | 1,5 V (livello attivo basso) |
| Frequenza massima del contatore di impulsi: | 1 kHz |
| Sensori esterni supportati: | Un singolo DHT22 o fino a cinque DS18B20 |
| Radio | |
| Banda RF: | 2400 - 2495 MHz |
| Potenza RF massima: | <20 dBm |
| Protocollo Wi-Fi: | 802.11 b/g/n |
| Portata Wi-Fi: | Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all’aperto |
| Protocollo Bluetooth: | 4.2 |
| Portata Bluetooth: | Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all’aperto |
| MCU | |
| CPU: | ESP32-U4WDH |
| Flash: | 4 MB |
| Funzionalità del firmware | |
| Programmazioni: | 20 |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Scripting: | Sì |
| MQTT: | Sì |
| CoAP: | No |

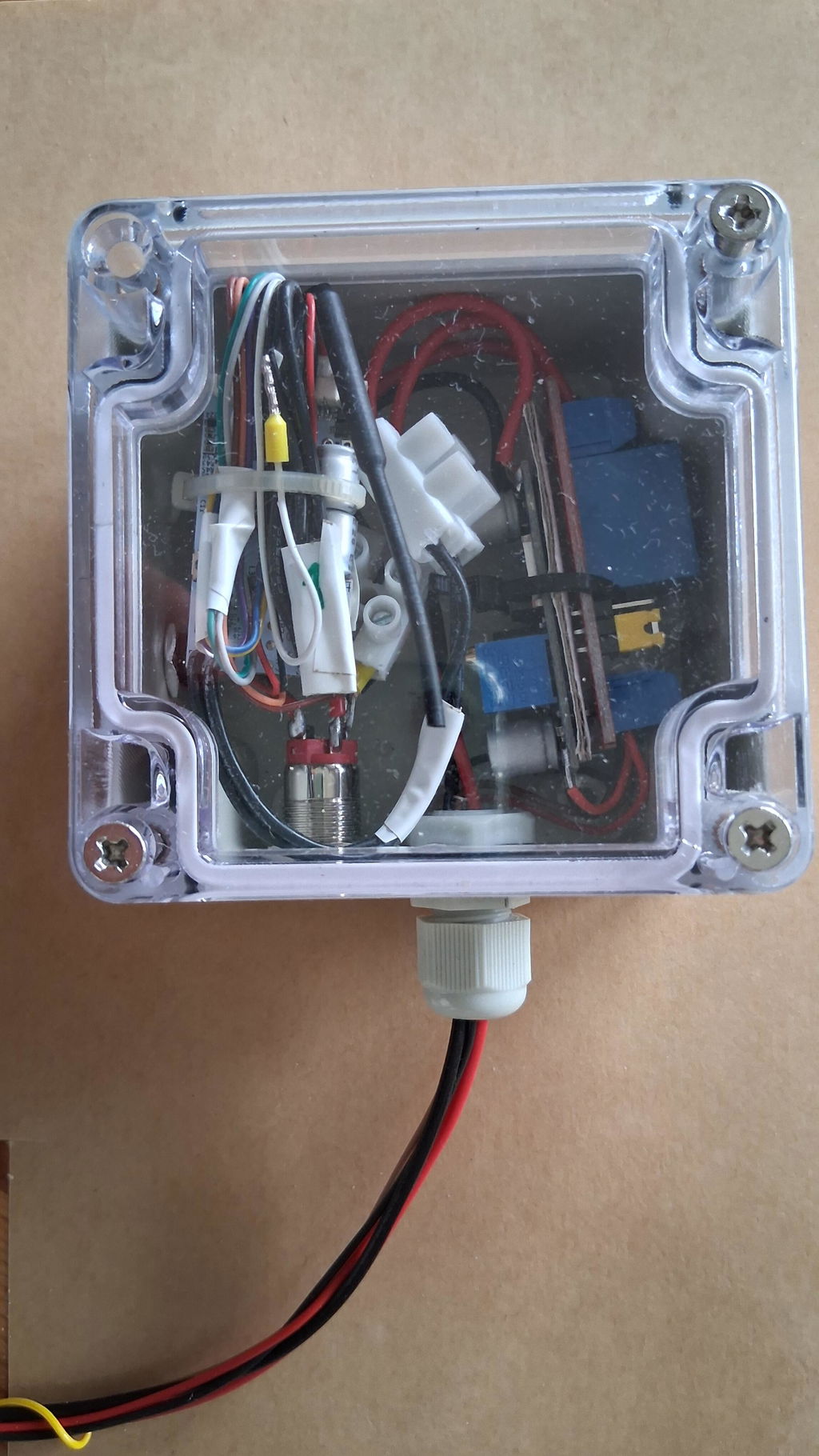

Schema elettrico di base
AVVISO! Gli ingressi di Shelly Plus Uni sono diversi da quelli del precedente Shelly Uni.
Legenda
| VAC1 | Rosso | Ingresso per alimentazione 8-24 VAC / 9-28 VDC 1 |
| VAC2 | Nero | Ingresso per alimentazione 8-24 VAC / 9-28 VDC 2 |
| INGRESSO ANALOGICO | Bianco | Ingresso analogico |
| VCC DEL SENSORE | Giallo | Alimentatore per sensori 1-Wire |
| DATI | Blu | Linea dati 1-Wire |
| + 5 VDC | Grigio | Ingresso positivo dell’alimentazione a 5 VDC |
| GND | Verde | Ingresso di terra dell’alimentazione a 5 V CC e terra del sensore |
| CONTO ALLA ROVESCIA | Viola | Ingresso contatore |
| IN1 | Arancione | Ingresso digitale 1 |
| IN2 | Marrone | Ingresso digitale 2 |
| USCITA 1 | Nero | Relè a stato solido a 1 terminale |
| OUT 2 | Nero | Relè a stato solido a 2 terminali |
