Shelly Pro 2PM v.1 è una modifica di Shelly Pro 2PM (SPSW-002PE16EU)
Shelly Pro 2PM v.0 è ora obsoleto e non è più in vendita.
Le differenze con Shelly Pro 2PM v.0 sono contrassegnate dal simbolo ≠ nel testo seguente.
Modifiche principali:
-
Alimentazione: non è più disponibile l'opzione da 12 VDC.
-
Connettori: i connettori a 3 terminali sono sostituiti da connettori a 2 terminali.
-
PCB: i PCB relè a 2 strati vengono sostituiti da PCB a 4 strati per una migliore gestione termica.
-
LAN: distanze elettriche ad alta tensione migliorate.
-
Involucro in plastica: prestazioni dielettriche migliorate.

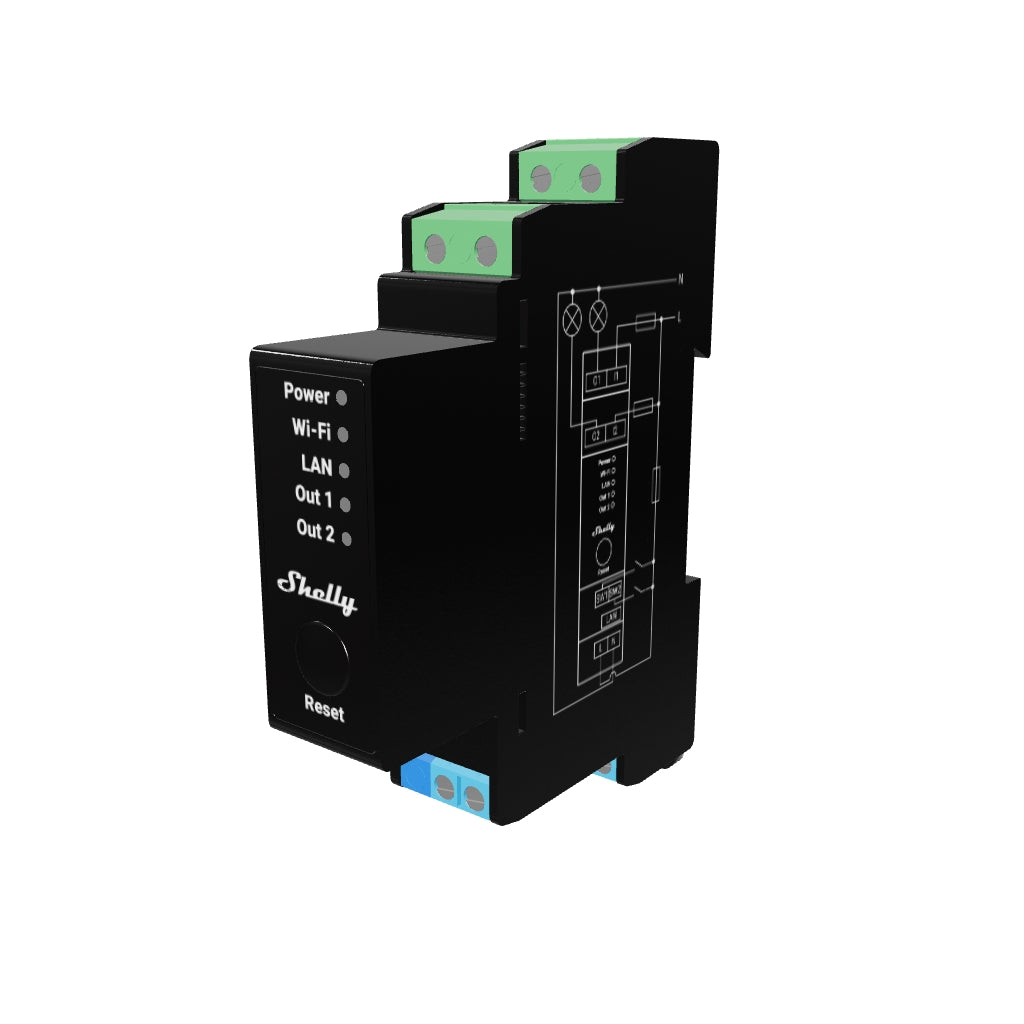

Identificazione del dispositivo (≠)
-
Nome del dispositivo: Shelly Pro 2PM v.1
-
Modello del dispositivo: SPSW-202PE16EU
-
SSID del dispositivo: ShellyPro2PM-XXXXXX
Breve descrizione
Shelly Pro 2PM è un interruttore smart a 2 canali, installabile su guida DIN, con funzionalità di misurazione dei consumi. Grazie alla flessibilità del firmware gen2 e alla connettività LAN, offre agli integratori professionisti molte più opzioni per le soluzioni destinate ai clienti finali. Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi cloud di domotica.
Shelly Pro 2PM può essere utilizzato, controllato e monitorato da remoto da qualsiasi luogo in cui l’Utente disponga di una connessione Internet, purché il dispositivo sia connesso a un router Wi-Fi e a Internet.
Shelly Pro 2PM dispone di un’interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per modificarne le impostazioni.
Principali applicazioni
-
Residenziale
-
MDU (unità abitative multiple: appartamenti, condomini, hotel, ecc.)
-
Uso commerciale leggero (piccoli edifici adibiti a uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
-
Governativo/municipale
-
Università/college
Integrazioni
-
Google
-
Alexa
-
Samsung SmartThings
Schemi elettrici interni semplificati (≠)
Interfacce elettriche del dispositivo
Ingressi
-
2 ingressi per interruttori/pulsanti su morsetti a vite: SW1 e SW2
-
2 ingressi per l’alimentazione su morsetti a vite: 1 N e 1 L
-
2 ingressi relè: I1, I2
Uscite
-
2 uscite relè: O1, O2
Porta Ethernet
-
1 connettore RJ45
⚠ATTENZIONE! Collega o scollega il cavo LAN solo quando il dispositivo è spento! Il connettore del cavo LAN non deve essere metallico nelle parti toccate dall’utente per collegare o scollegare il cavo.
Interfaccia aggiuntiva
-
Interfaccia seriale proprietaria Shelly
⚠ATTENZIONE! Alta tensione sull’interfaccia aggiuntiva quando il dispositivo è alimentato!
Connettività
-
Ethernet
-
Wi-Fi
-
Bluetooth
Funzionalità di sicurezza
-
Protezione dal surriscaldamento
-
Protezione da sovratensione
-
Protezione da sovracorrente
-
Protezione da sovraccarico di potenza
Tipi di carico supportati
-
Resistivo (lampadine a incandescenza, dispositivi di riscaldamento)
-
Capacitivo (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento per motori)
-
Induttivo con soppressore RC (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori)
Interfaccia utente
Ingressi
-
Un pulsante a cupola tattile
-
Tieni premuto per 5 secondi per riavviare.
-
Tieni premuto per 10 secondi per ripristinare le impostazioni di fabbrica.
-
Uscite
-
Indicazione LED
-
Alimentazione (rosso): l’indicatore luminoso rosso sarà acceso se l’alimentazione è collegata.
-
Wi-Fi (varia):
-
L'indicatore luminoso blu sarà acceso se il dispositivo è in modalità AP.
-
L’indicatore luminoso rosso sarà acceso se il dispositivo è in modalità STA e non è connesso a una rete Wi-Fi.
-
L’indicatore luminoso giallo sarà acceso se il dispositivo è in modalità STA e connesso a una rete Wi-Fi. Non connesso a Shelly Cloud o Shelly Cloud disabilitato.
-
L’indicatore luminoso verde sarà acceso se il dispositivo è in modalità STA ed è connesso a una rete Wi-Fi e a Shelly Cloud.
-
L’indicatore luminoso lampeggerà in rosso/blu se è in corso un aggiornamento OTA.
-
-
LAN (verde): l’indicatore luminoso verde sarà acceso se la LAN è connessa.
-
Out 1 (rosso): l’indicatore luminoso rosso sarà acceso se il relè dell’uscita 1 è chiuso.
-
Out 2 (rosso): l’indicatore luminoso rosso sarà acceso se il relè dell’uscita 2 è chiuso.
-
Specifiche (≠)
| Tipo | Valore |
|---|---|
| Fisico | |
| Dimensioni (AxLxP): | 94x19x69 ±0.5 mm / 3.70x0.75x2.71 ±0.02 in |
| Peso: | |
| Montaggio: | Guida DIN |
| Coppia massima dei morsetti a vite: | 0,4 Nm / 3,54 lbin |
| Sezione del conduttore: | Da 0,5 a 2,5 mm² / da 20 a 14 AWG (connettori verdi) |
| Lunghezza di spelatura del conduttore: | Da 6 a 7 mm / da 0,24 a 0,28 in (connettore verde) |
| Materiale del guscio: | Plastica |
| Colore: | Nero |
| Ambientale | |
| Temperatura ambiente: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità | Dal 30% al 70% di umidità relativa |
| Altitudine massima | 2000 m / 6562 ft |
| Elettrico | |
| Tensione di alimentazione CA: | 110 - 240 V |
| Tensione di alimentazione CC: | N/D |
| Consumo energetico: | < 3 W |
| Il neutro non è necessario: | No |
| Specifiche dei circuiti di uscita | |
| Tensione massima di commutazione CA: | 240 V |
| Tensione massima di commutazione CC: | N/D |
| Corrente massima di commutazione CA: | 16 A per canale, 25 A totali |
| Corrente massima di commutazione CC: | N/D |
| Sensori, misuratori | |
| Voltmetro (CA) | Sì |
| Amperometro (CA) | Sì |
| Sensore di temperatura interna: | Sì |
| Radio | |
| Banda RF: | 2400 - 2495 MHz |
| Potenza RF massima: | <20 dBm |
| Protocollo Wi-Fi: | 802.11 b/g/n |
| Portata Wi-Fi: | Fino a 30 m / 100 ft in ambienti interni e 50 m / 160 ft all’aperto |
| Protocollo Bluetooth: | 4.2 |
| Portata Bluetooth: | Fino a 10 m / 33 ft in ambienti interni e 30 m / 100 ft all’aperto |
| MCU | |
| CPU: | ESP32-D0WDQ6 |
| Flash: | 8 MB |
| Funzionalità del firmware | |
| Programmazioni: | 20 |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Scripting: | Sì |
| MQTT: | Sì |
| CoAP: | No |
Schema elettrico di base (≠)
Configurazioni di interruttori/pulsanti in modalità tapparella
a) Modalità distaccata
b) Modalità a pulsante singolo
c) Modalità interruttore singolo
d) Modalità pulsante singolo e interruttore di sicurezza
e) Modalità interruttore singolo e interruttore di sicurezza
f) Modalità a doppio pulsante
g) Modalità interruttore doppio
Legenda
| Morsetti | | Cavi | |
|---|---|---|---|
| I1, I2 | Morsetti di ingresso del circuito di carico | L | Filo di fase (110-240 V) |
| O1, O2 | Terminali di uscita del circuito di carico | N | Filo neutro |
| SW1, SW2 | Terminali di ingresso per interruttore/pulsante | | |
| L | Morsetto di fase (110-240 V) | | |
| N | Terminale neutro |
|
|
| LAN | Connettore RJ 45 per rete locale |
|
|
