Wave i4 (UE)
Nota: La linea di prodotti nota come "Shelly Qubino Wave" sarà ora denominata "Shelly Wave". Questo cambiamento di nome non influenzerà la funzionalità di alcun dispositivo. L'unica modifica sarà l'uso del nuovo nome in tutta la documentazione futura.
Dispositivo: Wave i4
Numero di parte/ Codice ordine UE: QNSN-0A24XEU
ID tipo prodotto Z-Wave: 0x0009
ID prodotto Z-Wave: 0x0081
Produttore Z-Wave: Shelly Europe Ltd.
ID produttore Z-Wave: 0x0460
Terminologia
Dispositivo - In questo documento, il termine “Dispositivo” è usato per riferirsi al dispositivo Shelly Qubino oggetto di questa guida.
Gateway - Un gateway Z-Wave®, noto anche come controller Z-Wave®, controller principale Z-Wave®, controller primario Z-Wave® o hub Z-Wave®, ecc., è un dispositivo che funge da hub centrale per una rete smart home Z-Wave®. Il termine “gateway” è usato in questo documento.
Pulsante S - Il pulsante di servizio Z-Wave®, situato sui dispositivi Z-Wave®, è usato per varie funzioni come aggiungere (inclusione), rimuovere (esclusione) e resettare il dispositivo alle impostazioni di fabbrica. Il termine "pulsante S" è usato in questo documento.
Aggiunta/Inclusione - Il processo di aggiunta di un dispositivo Z-Wave a una rete Z-Wave - gateway. Le parole incluso, aggiunto, ecc. sono usate a questo proposito.
Rimozione/Esclusione - Il processo di rimozione di un dispositivo Z-Wave da una rete Z-Wave - gateway. Le parole escluso, rimosso, ecc. sono usate a questo proposito.
Tapparella - Si riferisce a qualsiasi tipo di trattamento per finestre, come persiane veneziane, tende a rullo (schermi), tapparelle, tende verticali, tende, persiane veneziane integrate, tende plissettate, tende da sole, ecc. Inoltre, Wave Shutter può anche controllare motori per finestre, schermi per proiettori o qualsiasi tipo di motore AC bidirezionale.
Descrizione breve
Il dispositivo è un modulo a 4 ingressi digitali (110-240 V AC) che controlla altri dispositivi all'interno della rete Z-Wave. Permette l'attivazione o disattivazione manuale di scene tramite un interruttore/pulsante.
Interruttore/pulsante collegato al terminale di ingresso SW1
Il dispositivo supporta la Central Scene Command Class e quando un pulsante viene premuto singolarmente, doppiamente, tenuto premuto e rilasciato, trasmetterà una notifica di scena insieme al numero della scena (1,2,3 o 4)
NOTA: Il tipo di interruttore non è supportato per attivare notifiche di scena centrale
Pulsante collegato al terminale di ingresso SW1
Se il SW1 è configurato come pulsante:
Numero scena = 0X01
Pressione breve: Notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X01 viene inviata e invia comando ai dispositivi associati nei gruppi associati 4 (vedi capitolo Associazione Z-Wave).
2x Pressione breve: Notifica scena centrale “Tasto premuto 2 volte=0x00” viene inviata.
Premi e tieni premuto: Notifica scena centrale “Tasto tenuto premuto =0x02” viene inviata e invia comando ai dispositivi associati nel gruppo associato 5 (vedi capitolo Associazione Z-Wave).
Rilascio: Notifica scena centrale “Tasto rilasciato =0x01” viene inviata e invia comando ai dispositivi associati nel gruppo associato 5 (vedi capitolo Associazione Z-Wave).
Se il SW1 è configurato come interruttore:
Cambia posizione interruttore una volta: Invia il comando ai dispositivi associati nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave).
Se il SW1 è configurato come interruttore-memory:
Passaggio a contatto interruttore-memory chiuso: invia comando ai dispositivi associati nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Passaggio a contatto interruttore-memory aperto: invia comando ai dispositivi associati nei gruppi associati 4 e 5 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Interruttore/pulsante collegato al terminale di ingresso SW2
Se il SW2 è configurato come pulsante:
Numero scena = 0X02
Pressione breve: Notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X02 viene inviata e invia comando ai dispositivi associati nei gruppi associati 6 (vedi capitolo Associazione Z-Wave).
2x Pressione breve: Notifica scena centrale “Tasto premuto 2 volte=0x00” viene inviata.
Premi e tieni premuto: Notifica scena centrale “Tasto tenuto premuto =0x02” viene inviata e invia comando ai dispositivi associati nel gruppo associato 7 (vedi capitolo Associazione Z-Wave).
Rilascio: Notifica scena centrale “Tasto rilasciato =0x01” viene inviata e invia comando ai dispositivi associati nel gruppo associato 7 (vedi capitolo Associazione Z-Wave).
Se il SW2 è configurato come interruttore:
Cambia posizione interruttore una volta: Invia il comando ai dispositivi associati nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave).
Se il SW2 è configurato come interruttore-memory:
Passaggio a contatto interruttore-memory chiuso: invia comando ai dispositivi associati nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Passaggio a contatto interruttore-memory aperto: invia comando ai dispositivi associati nei gruppi associati 6 e 7 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Interruttore/pulsante collegato al terminale di ingresso SW3
Se il SW3 è configurato come pulsante:
Numero scena = 0X03
Pressione breve: Notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X03 viene inviata e invia comando ai dispositivi associati nei gruppi associati 8 (vedi capitolo Associazione Z-Wave).
2x Pressione breve: Notifica scena centrale “Tasto premuto 2 volte=0x00” viene inviata.
Premi e tieni premuto: Notifica scena centrale “Tasto tenuto premuto =0x02” viene inviata e invia comando ai dispositivi associati nel gruppo associato 9 (vedi capitolo Associazione Z-Wave).
Rilascio: Notifica scena centrale “Tasto rilasciato =0x01” viene inviata e invia comando ai dispositivi associati nel gruppo associato 9 (vedi capitolo Associazione Z-Wave).
Se il SW3 è configurato come interruttore:
Cambia posizione interruttore una volta: Invia il comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave).
Se il SW3 è configurato come interruttore-memory:
Passaggio a contatto interruttore-memory chiuso: invia comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Passaggio a contatto interruttore-memory aperto: invia comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Interruttore/pulsante collegato al terminale di ingresso SW4
Se il SW4 è configurato come pulsante:
Numero scena = 0X04
Pressione breve: Notifica scena centrale “Tasto premuto 1 volta=0x00” con numero scena 0X04 viene inviata e invia comando ai dispositivi associati nei gruppi associati 10 (vedi capitolo Associazione Z-Wave).
2x Pressione breve: Notifica scena centrale “Tasto premuto 2 volte=0x00” viene inviata.
Premi e tieni premuto: Notifica scena centrale “Tasto tenuto premuto =0x02” viene inviata e invia comando ai dispositivi associati nel gruppo associato 11 (vedi capitolo Associazione Z-Wave).
Rilascio: Notifica scena centrale “Tasto rilasciato =0x01” viene inviata e invia comando ai dispositivi associati nel gruppo associato 11 (vedi capitolo Associazione Z-Wave).
Se il SW4 è configurato come interruttore:
Cambia posizione interruttore una volta: Invia il comando ai dispositivi associati nei gruppi associati 8 e 9 (vedi capitolo Associazione Z-Wave).
Se il SW4 è configurato come interruttore-memory:
Passaggio a contatto interruttore-memory chiuso: invia comando ai dispositivi associati nei gruppi associati 10 e 11 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Passaggio a contatto interruttore-memory aperto: invia comando ai dispositivi associati nei gruppi associati 10 e 11 (vedi capitolo Associazione Z-Wave) in base allo stato dell'interruttore.
Applicazioni principali
Residenziale
MDU (Unità abitative multiple - appartamenti, condomini, hotel, ecc.)
Commerciale leggero (piccoli uffici, piccoli negozi/ristoranti/stazioni di servizio, ecc.)
Governo/municipale
Università/collegi
Integrazioni
I dispositivi Shelly Qubino Wave sono sviluppati sulla tecnologia leader mondiale per le case intelligenti – Z-Wave.
Ciò significa che Shelly Qubino Wave funziona con tutti i gateway certificati che supportano il protocollo di comunicazione Z-Wave.
Per garantire che le funzioni dei prodotti Shelly Qubino Wave siano supportate sul tuo gateway, eseguiamo regolarmente test di compatibilità dei nostri dispositivi con diversi gateway Z-Wave. Si prega di fare riferimento ai rapporti disponibili nella sezione 'Compatibilità con Gateway' qui sotto per informazioni dettagliate sullo stato di compatibilità.
Schema interno semplificato
N/D
Interfacce elettriche del dispositivo
Ingressi
1 ingresso interruttore/pulsante su morsetto a vite
2 ingressi interruttore/pulsante su morsetto a vite
3 ingressi interruttore/pulsante su morsetto a vite
4 ingressi interruttore/pulsante su morsetto a vite
3 ingressi alimentazione su morsetti a vite: N, L
Uscite
N/D
Connettività
Z-Wave - Non sicuro, Sicurezza S0, Sicurezza S2 Non autenticata, Sicurezza S2 Autenticata
Caratteristiche di sicurezza
Protezione da surriscaldamento
spegne il proprio relè
invia il Rapporto di Notifica al Gateway (Surriscaldamento rilevato)
i led si comportano come specificato sopra (vedi modalità lampeggio per Surriscaldamento rilevato)
Qualsiasi delle seguenti azioni resetta questo allarme: ciclo di alimentazione, pressione breve sul pulsante S, pressione di qualsiasi interruttore-pulsante collegato a qualsiasi terminale SW (SW, SW1, SW2, …).
NOTA: La protezione da surriscaldamento è sempre attiva e non può essere disabilitata.
Descrizione aggiuntiva nel capitolo Notifica per Surriscaldamento rilevato.
Tipi di carico supportati
N/D
Interfaccia utente
Pulsante S e modalità operative
Modalità normale
Modalità impostazione in corso
-
Modalità impostazione (con pulsante S)
La modalità impostazione è necessaria per avviare la procedura desiderata ad esempio: aggiunta (inclusione), rimozione (esclusione), reset di fabbrica ecc. Ha un tempo limitato di funzionamento. Dopo la conclusione della procedura in modalità impostazione, il dispositivo torna automaticamente in modalità normale.
-
Entrare in modalità impostazione:
Premere rapidamente e tenere premuto il pulsante S sul dispositivo finché il LED diventa blu fisso
Una pressione rapida aggiuntiva sul pulsante S significa cambio menu in ciclo infinito
Lo stato del LED del menu ha un timeout di 10s prima di tornare nuovamente in stato normale
Funzioni del pulsante S
Aggiunta manuale del dispositivo a una rete Z-Wave
Rimozione manuale del dispositivo da una rete Z-Wave
Reset di fabbrica del dispositivo
Segnalazione LED
Modalità normale
Rimosso/Escluso
Il LED lampeggerà blu in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Aggiunto/Incluso
Il LED lampeggerà verde in Modalità 1 per 10 min dopo ogni ciclo di alimentazione e 10 min dopo la pressione del pulsante S.
Impostazioni in corso
Reset di fabbrica e riavvio
Durante il reset di fabbrica, il LED diventerà fisso verde per circa 1 sec, poi i LED blu e rosso lampeggeranno 0,1s acceso, 0,1s spento per circa 2 sec.
Aggiunta / Rimozione
Durante l'aggiunta o la rimozione, il LED lampeggerà blu in Modalità 2.
Aggiornamento firmware OTA
Durante l'aggiornamento OTA, il LED lampeggerà blu e rosso in Modalità 2.
Controllo alimentazione 230 V AC frequenza o 24 V DC tensione
Durante il controllo dell'alimentazione, il LED lampeggerà blu e rosso in Modalità 5.
Modalità impostazione con pulsante S
Menu Aggiunta / Rimozione selezionato
Quando il menu è selezionato il LED sarà blu, per un massimo di 10 secondi.
Menu Aggiunta / Rimozione - mentre si preme il pulsante S - processo Aggiungi/Rimuovi selezionato
Quando il menu è in esecuzione il LED lampeggerà blu in Modalità 3.
Menu Reset di fabbrica selezionato
Quando il menu è selezionato il LED sarà rosso, per un massimo di 10 secondi.
Reset di fabbrica - mentre si preme il pulsante S - processo reset di fabbrica selezionato
Quando il menu è in esecuzione il LED lampeggerà rosso in Modalità 3.
Modalità allarme
Surriscaldamento rilevato
Il LED lampeggerà rosso in Modalità 4 - 2x (LED 0,2s acceso / 0,2s spento) + 2s spento e ripetendo questa sequenza
Modalità lampeggio LED
Specifiche
Alimentazione AC |
110 - 240 V AC, 50/60 Hz |
Alimentazione DC |
No |
Consumo energetico |
< 0.2 W |
Protezione da sovraccarico |
No |
Misurazione potenza |
No |
Funzionamento senza linea neutra |
No |
Numero di ingressi |
4 |
Distanza |
Fino a 40 m in ambienti interni (131 ft.) (dipende dalle condizioni locali) |
Z-Wave® ripetitore: |
Sì |
CPU |
Z-Wave® S800 |
Banda di frequenza Z-Wave868,4 MHzPotenza massima trasmessa nella banda di frequenza |
< 25 mW |
Dimensioni (A x L x P) |
37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in |
Peso |
17 g / 0.6 oz |
Montaggio |
Console a parete |
Coppia massima morsetti a vite |
0.4 Nm / 3.5 lbin |
Sezione conduttore |
0.5 a 1.5 mm² / 20 a 16 AWG |
Lunghezza conduttore spelato |
5 a 6 mm / 0.20 a 0.24 in |
Materiale guscio |
Plastica |
Colore |
Arancione |
Temperatura ambiente |
-20°C a 40°C / -5°F a 105°F |
Umidità |
30 % a 70 % UR |

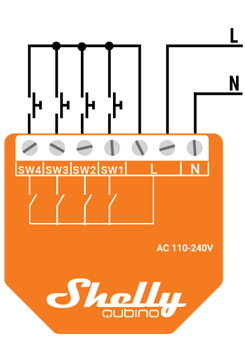

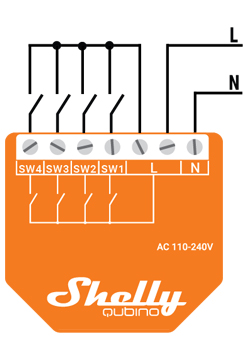

Schema elettrico base |
Legenda |
Morsetti
 |
 |
Fili
N |
|
Morsetto neutro |
|
|---|---|---|---|
N |
Filo neutro |
L |
Morsetto fase (110–240 V AC) |
L |
Filo fase (110 - 240 V AC) |
SW 1 |
Terminale ingresso interruttore/pulsante |
SW 2 |
Terminale ingresso interruttore/pulsante |
||
SW 3 |
Terminale ingresso interruttore/pulsante |
||
SW 4 |
Terminale ingresso interruttore/pulsante |
|
|
Informazioni su Z-Wave |
Aggiunta del dispositivo a una rete Z-Wave® (inclusione) |
|
|
Clicca per vedere come aggiungere, rimuovere e resettare il dispositivo
Nota!
Nota!In caso di aggiunta Security 2 (S2), apparirà un dialogo che chiede di inserire il codice PIN corrispondente (5 cifre sottolineate) scritto sull'etichetta Z-Wave® DSK sul lato del dispositivo e sull'etichetta Z-Wave® DSK inserita nella confezione.
IMPORTANTE: Il codice PIN non deve essere perso. Inclusione SmartStart
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave® scansionando il codice QR Z-Wave® presente sul dispositivo con un gateway che supporta l'inclusione SmartStart. Non è richiesta alcuna azione ulteriore e il dispositivo SmartStart sarà aggiunto automaticamente entro 10 minuti dall'accensione nelle vicinanze della rete.
Con l'applicazione del gateway scansiona il codice QR sull'etichetta del dispositivo e aggiungi la chiave specifica del dispositivo Security 2 (S2) (DSK) alla lista di provisioning nel gateway.
Collega il dispositivo a una fonte di alimentazione.
Controlla se il LED
blu
lampeggia lentamente. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.L'aggiunta sarà avviata automaticamente entro pochi secondi dal collegamento del dispositivo all'alimentazione e il dispositivo sarà aggiunto automaticamente a una rete Z-Wave®.Il LED
blu
lampeggerà più velocemente durante il processo di aggiunta.Il LED verde
lampeggerà lentamente se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.Inclusione (aggiunta) con il pulsante SCollega il dispositivo a una fonte di alimentazione.
Controlla se il LED
blu
lampeggia lentamente. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.Abilita la modalità aggiunta/rimozione sul gateway.Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso
Rilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED
blu inizia a lampeggiare lentamente. Rilasciare il pulsante S avvierà la modalità di apprendimento..
Il LED blu lampeggerà più velocemente durante il processo di aggiunta.
Il LED verde lampeggerà lentamente se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
Nota!In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.Inclusione (aggiunta) con un interruttore/pulsante
Collega il dispositivo a una fonte di alimentazione. Controlla se il LED
blu
lampeggia lentamente. Se sì, il dispositivo non è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2, ecc.) 3 volte entro 3 secondi (questa procedura mette il dispositivo in modalità di apprendimento*). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.Il LED
blu
lampeggerà più velocemente durante il processo di aggiunta.
Il LED verde lampeggerà lentamente se il dispositivo è stato aggiunto con successo a una rete Z-Wave®.
*Modalità di apprendimento - uno stato che permette al dispositivo di ricevere informazioni di rete dal gateway.Rimozione del dispositivo da una rete Z-Wave® (esclusione)
Nota!Il dispositivo sarà rimosso dalla tua rete Z-Wave®, ma eventuali parametri di configurazione personalizzati non saranno cancellati.
Nota!
La tapparella collegata al dispositivo si muoverà su/giù per 2s se il dispositivo è stato aggiunto/rimosso con successo da una rete Z-Wave®. Rimozione (esclusione) con il pulsante S
Collega il dispositivo a una fonte di alimentazione.Controlla se il LED
verde
lampeggia lentamente. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fissoRilascia rapidamente e poi premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED
blu
inizia a lampeggiare lentamente. Rilasciare il pulsante S avvierà la MODALITÀ DI APPRENDIMENTO.Il LED .
blu lampeggerà più velocemente durante il processo di rimozione.Il LED
blu lampeggerà più lentamente se il dispositivo è stato rimosso con successo da una rete Z-Wave®.Nota!
In modalità impostazione, il dispositivo ha un timeout di 10s prima di tornare nuovamente in modalità normale.Rimozione (esclusione) con un interruttore/pulsanteCollega il dispositivo a una fonte di alimentazione.
Controlla se il LED verde
lampeggia lentamente. Se sì, il dispositivo è aggiunto a una rete Z-Wave®.
Abilita la modalità aggiunta/rimozione sul gateway.
Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 3 volte entro 3 secondi (questa procedura mette il dispositivo in MODALITÀ DI APPRENDIMENTO). Il dispositivo deve ricevere il segnale on/off 3 volte, cioè premere il pulsante momentaneo 3 volte o attivare/disattivare l'interruttore 3 volte.Il LED blu
lampeggerà più velocemente durante il processo di rimozione.
Il LED
blu lampeggerà più lentamente se il dispositivo è stato rimosso con successo da una rete Z-Wave®.Reset di fabbrica
Reset di fabbrica generaleDopo il reset di fabbrica, tutti i parametri personalizzati e i valori memorizzati (kWh, associazioni, routing, ecc.) torneranno allo stato predefinito. HOME ID e NODE ID assegnati al dispositivo saranno cancellati. Usa questa procedura di reset solo quando il gateway è mancante o non funzionante.Reset di fabbrica con il pulsante S
Nota!
Il reset di fabbrica con il pulsante S è possibile in qualsiasi momento.
Per entrare in modalità impostazione, premi rapidamente e tieni premuto il pulsante S sul dispositivo finché il LED diventa blu fisso.
Premi più volte il pulsante S finché il LED diventa rosso fisso
Premi e tieni premuto (> 2s) il pulsante S sul dispositivo finché il LED rosso
inizia a lampeggiare più velocemente. Rilasciare il pulsante S avvierà il reset di fabbrica.
Durante il reset di fabbrica, il LED diventerà fisso verde.
per circa 1s, poi i LED blu e
rosso inizieranno a lampeggiare più velocemente per circa 2s.Il LED blu lampeggerà più lentamente se il reset di fabbrica è riuscito.Reset di fabbrica con un interruttore/pulsanteNota!
Il reset di fabbrica con un interruttore/pulsante è possibile solo entro il primo minuto dopo che il dispositivo è stato collegato a una fonte di alimentazione.Collega il dispositivo a una fonte di alimentazione.Attiva/disattiva l'interruttore/pulsante collegato a uno qualsiasi dei terminali SW (SW, SW1, SW2,…) 5 volte entro 3 secondi. Il dispositivo deve ricevere il segnale on/off 5 volte, cioè premere il pulsante 5 volte o attivare/disattivare l'interruttore 5 volte.
Durante il reset di fabbrica, il LED diventerà fisso
verde per circa 1s, poi i LED
blu
e
rosso inizieranno a lampeggiare più velocemente per circa 2s.Il LED blu lampeggerà più lentamente se il reset di fabbrica è riuscito.Sicurezza Z-Wave e Chiave Specifica del Dispositivo (DSK)Clicca per informazioni sulla Sicurezza e sulla DSK
Il dispositivo supporta la più recente funzione Security 2 (S2). S2 è gestito dal protocollo di crittografia AES 128 forte, il che significa che S2 rende Z-Wave® la piattaforma di sicurezza IoT (Internet delle cose) più sicura disponibile. Per sfruttare appieno il prodotto e la sua funzione Security 2, deve essere utilizzato un gateway Z-Wave® abilitato Security 2.Controllo autenticatoDSK Out-Of-Band per inclusione
Può essere usato dalla maggior parte delle implementazioni
Nota
! Quando si aggiunge il dispositivo a una rete Z-Wave® con un gateway che supporta Security 2 (S2), è richiesto il codice PIN della Chiave Specifica del Dispositivo Z-Wave® (DSK). Il codice DSK unico è stampato sull'etichetta DSK sul lato del dispositivo e una copia è inserita nella confezione, che non deve essere persa. Non rimuovere l'etichetta DSK dal prodotto. Come misura di backup, usa l'etichetta nella confezione.
Le prime cinque cifre della chiave sono evidenziate o sottolineate per aiutare l'utente a identificare la parte del codice PIN del testo DSK. Il DSK è inoltre rappresentato con un codice QR come mostrato nell'immagine.
Etichetta DSK e codice QR (esempio)
Un nodo che si unisce richiedendo di aderire alla classe di controllo accessi S2 o alla classe autenticata S2 oscurerà la sua chiave pubblica impostando i byte 1..2 a zero (0x00) prima di trasferire la chiave via RF.
Il DSK può essere usato per l'autenticazione out-of-band (OOB).Il gateway che include può usare un dispositivo di scansione QR code per leggere l'intero DSK del dispositivo che si unisce e confrontarlo con la chiave pubblica oscurata ricevuta via RF dal dispositivo che si unisce.
Parametri Z-Wave
Clicca per vedere i Parametri
Parametro n. 1 - Tipo interruttore SW (SW1)
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW (SW1).
Dimensione valore: 1 Byte
Valore predefinito: 0
0 - interruttore momentaneo (pulsante),
1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),
2 - interruttore a levetta (il dispositivo cambia stato quando cambia lo stato dell'interruttore)
Parametro n. 2 - Tipo interruttore SW2
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW2.
Dimensione valore: 1 Byte
Valore predefinito: 0
Valori e descrizioni:
0 - interruttore momentaneo (pulsante),
1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),
2 - interruttore a levetta (il dispositivo cambia stato quando cambia lo stato dell'interruttore)
Parametro n. 3 - Tipo interruttore SW3
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW3.
Dimensione valore: 1 Byte
Valore predefinito: 0
Valori e descrizioni:
0 - interruttore momentaneo (pulsante),
1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),
2 - interruttore a levetta (il dispositivo cambia stato quando cambia lo stato dell'interruttore)
Parametro n. 4 - Tipo interruttore SW4
Questo parametro definisce come il dispositivo deve trattare l'interruttore (che tipo) collegato al terminale SW4.
Dimensione valore: 1 Byte
Valore predefinito: 0
Valori e descrizioni:
0 - interruttore momentaneo (pulsante),
1 - interruttore a levetta (contatto chiuso - ON / contatto aperto - OFF),
2 - interruttore a levetta (il dispositivo cambia stato quando cambia lo stato dell'interruttore)
Parametro n. 105 - Intensità segnalazione LED
In Wave 1, Wave 1PM e Wave 2PM, Plug US, Plug UK, questo parametro sarà implementato nel 2024. Questo parametro determina l'intensità del LED sul dispositivo. Alcuni dispositivi hanno LED RGB e altri LED Blu/Rosso, ma tutti sono dimmerabili.
Dimensione valore: 1 Byte
Valore predefinito: 100
Valori e descrizioni: 0-100 (0-100%, ogni 1%)
Parametro n. 120 - Reset di fabbrica
Reset alle impostazioni di fabbrica e rimozione dalla rete Z-Wave.
Il parametro è Avanzato e può essere nascosto sotto il tag Avanzato.
Dimensione valore: 1 Byte
Valore predefinito: 0
Valori e descrizioni:
0 - Nessuna azione
1 - Reset di fabbrica
Dopo l'esecuzione del reset, il valore del parametro viene automaticamente impostato a 0.
Parametro n. 201 - Numero di serie 1
Questo parametro contiene una parte del numero di serie del dispositivo.
Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e può essere nascosto sotto il tag Avanzato.
Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo
Valori e descrizioni:
0x00000000 - 0x7FFFFFFF
Parametro n. 202 - Numero di serie 2
Questo parametro contiene una parte del numero di serie del dispositivo.
Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e può essere nascosto sotto il tag Avanzato.
Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo
Valori e descrizioni:
0x00000000 - 0x7FFFFFFF
Parametro n. 203 - Numero di serie 3
Questo parametro contiene una parte del numero di serie del dispositivo.
Il parametro è di sola lettura e non può essere modificato.
Il parametro è Avanzato e può essere nascosto sotto il tag Avanzato.
Dimensione valore: 4 Byte
Valore predefinito: Specifico del dispositivo
Valori e descrizioni:
0x00000000 - 0x7FFFFFFF
Classi di comando Z-Wave
Clicca per vedere le Classi di comando
ASSOCIATION_V2 [S0, S2]*
ASSOCIATION_GRP_INFO_V3 [S0, S2]*
BASIC_V2 [S0, S2]*
SWITCH_BINARY_V2 [S0, S2]*
Nome tipo notifica Z-Wave
Gruppo di associazione 1 – “
Compatibilità con gateway
Il dispositivo invia il comando Central Scene Notification, che può essere usato in automazione. Un altro modo di usare il dispositivo è con l'associazione diretta o usando i report On Off di SW1 - SW4.
Wave i4
GatewayD Control 1
D Control 2
D Control 3
D Control 4 |
|||||||||
D Binary1 |
D Binary 2 |
D Binary 3 |
D Binary 4 |
Note |
Home Assistant |
Fibaro HC 3 / motore Z-Wave 3 |
Homey |
*H |
Homee Cube Gen 7 |
Homee Cube Gen 5 |
|
|
|
|
|
|
|
|
|
❌ |
|
|
|
|
|
|
|
|
|
❌ |
|
|
|
|
|
|
|
|
❌ |
❌ |
|
|
|
|
|
|
|
|
|
❌ |
❌ |
❌ |
❌ |
*1 |
Smart Things |
con il driver Shelly Wave edge |
Vera Ezlo |
❌ |
❌ |
❌ |
|
|
|
|
|
|
|
|
|
*2 |
Cozify |
Note |
*1 non è possibile usare la scena centrale in automazione né in associazione, nessun uso per questo gateway. |
*2 non ha la capacità di rilevare le diverse pressioni (manca la funzione CC control scene) |
|
|
|
|
*H Problemi con i report possono essere risolti con questa |
soluzione |
|
|
|
|
|
|
|
|
|
Funzione |
Significato / testato |
||||||||
se il dispositivo riporta cambiamenti On/Off tramite ingresso SW |
Dimming |
|---|---|
se il dispositivo risponde al comando di dimmerazione dell'interfaccia app |
SW Dimming |
se il dispositivo riporta cambiamenti di stato dimmer tramite ingresso SW |
Watt |
se i Watt sono riportati (non richiesti) |
kWh |
se i kWh sono riportati (non richiesti) |
Su/Giù |
se il dispositivo risponde al comando Su/Giù dell'interfaccia app |
SW Su/Giù |
se il dispositivo riporta cambiamenti Su/Giù tramite ingresso SW |
Lamelle |
se le lamelle rispondono al comando dell'interfaccia app |
SW Lamelle |
se le lamelle riportano i cambiamenti fatti tramite SW |
D controllo |
modalità staccata |
se il dispositivo riporta comandi scena pressione singola, doppia,… |
D Binario |
modalità staccata |
se il dispositivo riporta On/Off binario tramite ingresso SW |
Sensore #Il report del sensore è visualizzato nel gateway, tipo di sensore nelle note. |
Legenda |
Simbolo Stato |
Funzionante / Possibile |
❌ |
Non funzionante / Non possibile | ||||
P |
Parzialmente |
|||
|
N/T |
|||
Non testato |
TBD |
|||
Da fare |
Guide gateway |
|||
Potresti trovare guide utili sui gateway nella |
Shelly Knowledge base |
|||
Conformità |
Dichiarazione di conformità multilingue Wave i4 UE 2025-07-22.pdf |
|||
Dichiarazione di conformità UK PSTI ACT Wave i4.pdf
Archivio conformitàDichiarazione di conformità multilingue Wave i4 UE 30 2024-01-08.pdf.
Guida utente stampata
Wave i4 Manuale d'uso e sicurezza.pdf
